Radiatori per riscaldamento a pannelli: il dispositivo e le

I radiatori di riscaldamento sono un elemento estremamente importante di qualsiasi sistema di riscaldamento, poiché sono loro che eseguono il riscaldamento dell'ambiente circostante. Pertanto, la scelta di questi dispositivi di riscaldamento deve essere affrontata in modo responsabile e acquisire familiarità con le loro caratteristiche e tipi in anticipo.

In questo articolo considereremo il dispositivo ei parametri tecnici di uno dei progetti più comuni: i radiatori a pannello.

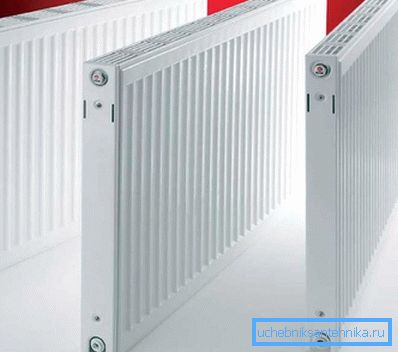

Radiatori in pannelli di acciaio

Caratteristiche dei radiatori a pannello

Informazioni generali

La principale caratteristica strutturale dei dispositivi di riscaldamento di questa classe è l'assenza di sezioni tradizionali, mentre il lato anteriore è realizzato sotto forma di un pannello solido. Quest'ultimo è assemblato da due lamiere di acciaio, che prendono la forma necessaria a seguito della pressatura. In particolare, i condotti per il trasportatore di calore sono stampati su di essi.

Quando si saldano due lastre stampate, viene formato un pannello sottile, il cui spessore supera appena un centimetro. Il radiatore può essere costituito da uno o più di questi pannelli. Questo design ha molti vantaggi, ma allo stesso tempo alcuni svantaggi, che consideriamo di seguito

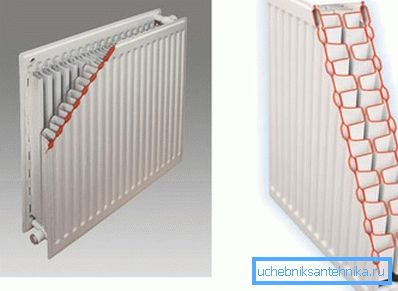

Design del dispositivo

Rispetto ai radiatori tradizionali o bimetallici di riscaldamento, la capacità dei pannelli in acciaio è scarsa. A causa di ciò, nel sistema di riscaldamento vi è una rapida circolazione del liquido di raffreddamento e, di conseguenza, un riscaldamento quasi istantaneo.

Già dopo 10 - 15 minuti il ​​riscaldamento del pannello riscalda la stanza. Tuttavia, questa funzione ha anche uno svantaggio: i radiatori si raffreddano quando il sistema viene spento, con la stessa rapidità con cui si riscaldano.

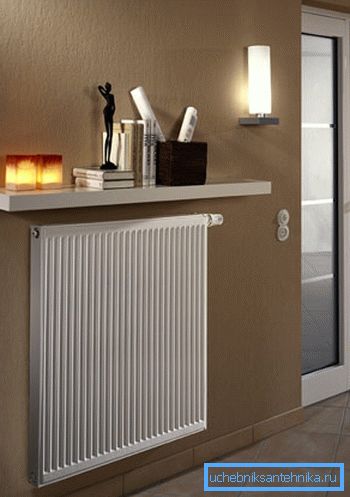

Pannello radiante all'interno della stanza

Inoltre, una caratteristica importante di questo design è la convezione dell'aria, sebbene ciò si applichi solo ai radiatori costituiti da più pannelli. Questa caratteristica è realizzata grazie alla presenza di canali d'aria situati tra i condotti per il liquido di raffreddamento.

Di conseguenza, il dispositivo si riscalda non solo irradiando energia termica dalla custodia, ma anche a causa della circolazione di aria termica nella stanza. A causa di ciò, l'efficienza di progettazione può raggiungere il 75 percento.

Tuttavia, nonostante i pannelli per radiatori siano realizzati in acciaio di alta qualità di alta qualità, sono progettati per funzionare a bassa pressione nel sistema (non più di dieci atmosfere) e temperatura del refrigerante fino a 110 gradi Celsius. Per questi motivi, vengono solitamente utilizzati in case di campagna private e multipiano.

Poiché nei sistemi di riscaldamento centralizzati la pressione è superiore a dieci atmosfere, nel pannello degli appartamenti le batterie vengono installate solo nel caso di sistemi di riscaldamento autonomi.

Fai attenzione! È impossibile utilizzare i radiatori a pannello in un sistema di riscaldamento centralizzato non solo a causa della sua alta pressione, ma anche di un refrigerante inquinato. I condotti stretti si intasano rapidamente e il dispositivo non funziona. Pertanto, per lavorare in tali condizioni è meglio usare radiatori bimetallici.

dignità

I vantaggi delle batterie di questo tipo sono molti, di seguito ne diamo i principali:

  • Design elegante, abbastanza semplice, ma allo stesso tempo elegante. Inoltre, le moderne attrezzature, utilizzate nella fabbricazione di questi dispositivi, consentono di produrre prodotti in stili diversi, dal classico al minimalismo.
  • La capacità di regolare il grado di riscaldamento del dispositivo, dovuto al fatto che i prodotti, di norma, sono dotati di tutti i tipi di dispositivi elettronici o meccanici.
  • Aumento del trasferimento di calore - come detto sopra, l'uso del principio di convezione può aumentare significativamente il livello di efficienza.

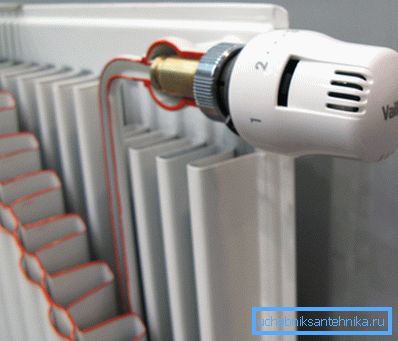

Dispositivo per la regolazione del riscaldamento del radiatore
  • Il prezzo è significativamente inferiore rispetto ad altri tipi di batterie. Ciò è dovuto al fatto che l'acciaio stesso è significativamente più basso del rame e dell'alluminio.
  • Efficienza: poiché i dispositivi hanno una capacità ridotta, molto meno energia viene consumata per il riscaldamento del liquido di raffreddamento.
  • Multifunzionalità: il dispositivo svolge la funzione sia di un radiatore convenzionale che di un convettore.
  • Il peso insignificante grazie a quello che è possibile effettuare l'installazione di batterie indipendentemente.
  • La possibilità di scegliere il dispositivo della dimensione più adatta e la potenza richiesta.

Suggerimento: È anche possibile dare l'aspetto di pannelli alle normali batterie sezionali, ad esempio ghisa, installando pannelli speciali. Inoltre, non solo può renderli più attraenti, ma anche più efficaci. I pannelli sui radiatori possono essere fatti di una varietà di materiali, per esempio, da legno o metallo.

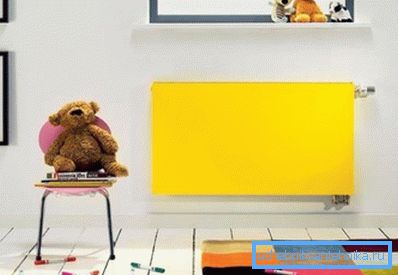

Radiatore giallo

carenze

Con tutti i vantaggi di questi dispositivi di riscaldamento, non possono essere definiti radiatori ideali per i seguenti motivi:

  • L'esposizione al colpo d'ariete è uno dei motivi principali per cui le batterie a pannelli non possono essere utilizzate in sistemi di riscaldamento centralizzati.
  • Sensibilità al livello di acidità dell'acqua - per evitare la corrosione della superficie dell'acciaio, il livello di pH del refrigerante deve essere stabile e mantenere nell'intervallo compreso tra 8,3 e 9,5.
  • Il manuale di istruzioni per batterie a pannello proibisce il drenaggio dell'acqua dal sistema per un lungo periodo. In caso contrario, le pareti interne in acciaio della struttura entreranno in contatto con l'ossigeno, che porterà alla corrosione.

Per questi motivi, è tutt'altro che possibile acquistare i radiatori a pannello.

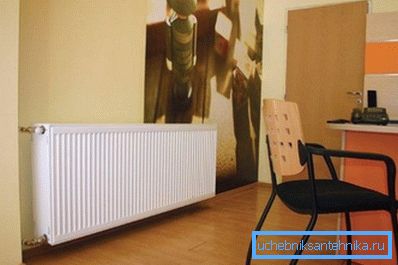

Sulla foto - una batteria con connessione laterale

Tipi di radiatori a pannello

Tutti i radiatori in pannelli di acciaio esistenti sono suddivisi in diversi gruppi.

In particolare, secondo il metodo di connessione, possono essere divisi in due tipi:

  • Dispositivi con collegamento inferiore: entrambi i collegamenti della batteria si trovano sotto.. Tale connessione è conveniente nei casi in cui i tubi di riscaldamento sono nel pavimento. Tuttavia, va tenuto presente che in questo caso il coefficiente di perdita di calore è piuttosto elevato.
  • Con collegamento laterale - in questo caso l'ingresso si trova nella parte superiore e l'uscita è nella parte inferiore.. Ciò consente un riscaldamento uniforme dell'apparecchio di riscaldamento. Tuttavia, se il progetto ha molte sezioni, in questo caso ci sarà una significativa perdita di calore.

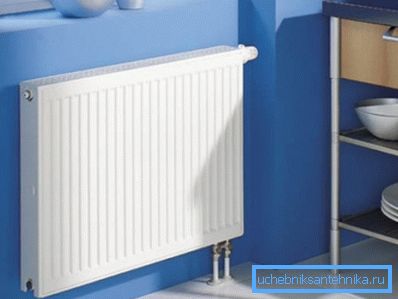

Batteria con attacco inferiore

Come accennato in precedenza, i radiatori considerati possono differire nel numero di pannelli. Con questo criterio, sono classificati nei seguenti tipi:

Digitare 10 Sono dispositivi a riga singola senza canali di convezione.
Digitare 11 Consistono in un pannello, tuttavia, a differenza di quest'ultimo, hanno una cassa in acciaio che fornisce la convezione dell'aria.
Digitare 21 Il design è composto da due pannelli.
Digitare 22 Il dispositivo include due pannelli e due stecche, in modo che i condotti dell'aria si trovino su entrambi i lati del radiatore.
Digitare 21 Il design è un radiatore in pannelli di acciaio costituito da tre pannelli con tre file di alette per il passaggio delle masse d'aria.

Suggerimento: Conoscendo i tipi di radiatori, non è difficile selezionare correttamente i dispositivi di riscaldamento, in conformità con l'area della stanza riscaldata.

Layout del pannello

Inoltre, i dispositivi hanno dimensioni variabili, che possono essere come segue:

  • Larghezza - 40 - 300 cm;
  • Altezza - 30 - 90 cm.

Pertanto, prima di acquistare un dispositivo, è necessario calcolare la dimensione dei radiatori di riscaldamento, che dipendono dall'area della stanza e dalla potenza del sistema.

Produttori di batterie per pannelli in acciaio

Come sapete, la qualità delle batterie dipende non solo dal tipo di design, ma anche dal produttore. Pertanto, non si dovrebbe dare la preferenza ai prodotti più economici da produttori meno conosciuti. Un piccolo vantaggio può portare al fatto che molto presto sarà necessario cambiare i radiatori con le mie mani.

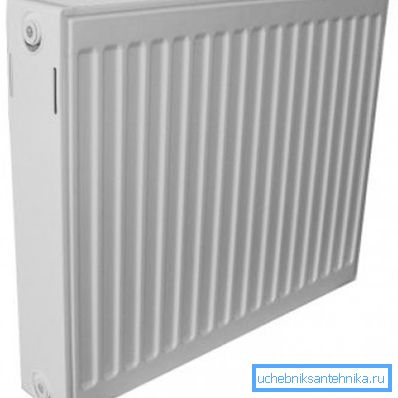

Radiatore in acciaio

I pannelli dei seguenti produttori si sono raccomandati bene:

  • Buderus (Germania);
  • Thermoplus (Italia);
  • Lidea (Russia);
  • Kermi (Germania) e altri.

Inoltre, i prodotti devono essere acquistati in negozi di hardware di grandi dimensioni per evitare la contraffazione e per essere certi dell'esecuzione degli obblighi di garanzia da parte del venditore.

conclusione

I radiatori in pannelli di acciaio hanno molti vantaggi rispetto ai loro omologhi, tuttavia, si dovrebbe tenere presente che il loro uso è limitato a determinate caratteristiche tecniche. Se le condizioni del tuo sistema di riscaldamento soddisfano i requisiti di questi dispositivi, saranno una scelta eccellente.

Dal video in questo articolo, puoi raccogliere alcune informazioni aggiuntive su questo argomento.
