Radiatori per riscaldamento: dimensioni e potenza termica

La dimensione di un radiatore di riscaldamento è uno dei parametri di base che determina le prestazioni di questo dispositivo. Ecco perché, scegliendo le batterie per l'installazione in un appartamento o in una casa, dobbiamo prestare attenzione non solo al materiale di cui sono fatti, ma anche alle loro dimensioni.

Nel nostro articolo considereremo gli aspetti più importanti di questa scelta, oltre ad analizzare la dipendenza della dimensione del radiatore e le sue prestazioni termiche.

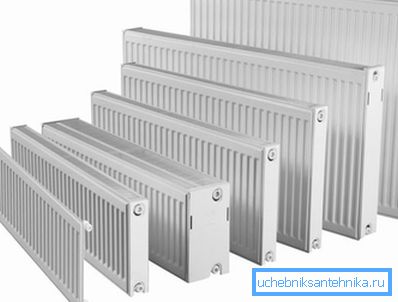

I dispositivi di riscaldamento possono variare in dimensioni e prestazioni.

Descrizione del prodotto

Configurazione della batteria

Radiatori per riscaldamento sezionale

Le dimensioni dei radiatori dipendono direttamente dal loro design. E anche se lo schema generale della batteria del dispositivo è quasi sempre lo stesso, le differenze sono ancora presenti.

In base a questo parametro, tali gruppi di prodotti si distinguono:

  • sezionale. Il tipo più comune di dispositivi di riscaldamento. Il design è composto da diversi moduli separati che possono essere interconnessi in qualsiasi numero.

Fai attenzione! Il manuale di istruzioni per radiatori sezionali contiene spesso le caratteristiche (trasferimento di calore, massa) non dell'intero prodotto, ma di una sezione separata. Questo approccio facilita enormemente tutti i calcoli termici.

  • tubolare. Esternamente, sono abbastanza simili a quelli sezionali, ma hanno una struttura completa. Le alette di questi radiatori sono rappresentate da tubi metallici, all'interno dei quali circola acqua calda o un altro refrigerante. Sono caratterizzati da un prezzo piuttosto alto, ma allo stesso tempo sono i dispositivi di riscaldamento più efficienti.
  • pannello. Rappresentano diversi tubi con liquido di raffreddamento, racchiusi in un involucro metallico. Di solito hanno dimensioni compatte per facilitare la loro installazione in appartamenti tipici di piccole dimensioni.

Va notato che la configurazione determina in larga misura il materiale utilizzato per la produzione. Quindi, i modelli in sezione sono realizzati in ghisa o alluminio, e per la maggior parte dei dispositivi a pannelli usano acciaio. Come per i radiatori tubolari, possono anche essere in acciaio, ma i modelli in rame sono considerati i più produttivi tra gli specialisti.

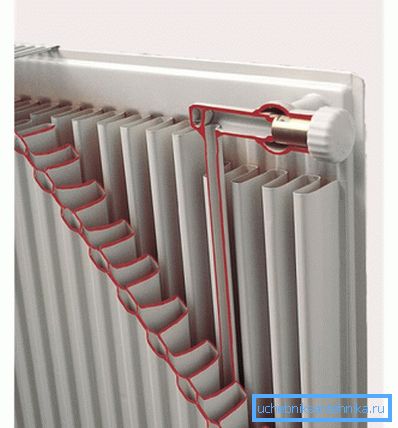

Struttura del tipo di pannello

Dimensioni delle principali varietà

Come abbiamo notato sopra, la dimensione del dispositivo di riscaldamento determina la quantità di calore che trasmetterà all'aria nella stanza. Tuttavia, la maggior parte dei produttori produce prodotti di dimensioni diverse: di norma, nella versione standard, compatta (bassa) e ingrandita. Questa diversità consente di selezionare una batteria per esigenze specifiche sia in termini di calore che di posizione.

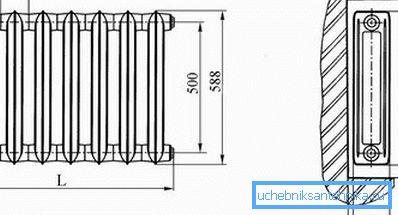

Disegno di un radiatore standard in ghisa con dimensioni

Fai attenzione! Le caratteristiche del punto di montaggio impongono alcune restrizioni sulla dimensione massima della costruzione utilizzata, ma ne parleremo nella sezione dedicata all'installazione dell'installazione a mano.

Di seguito è riportata una tabella che è possibile utilizzare per determinare le dimensioni della maggior parte dei tipi di radiatori utilizzati:

materiale parametro Modelli standard, mm Modelli bassi, mm Modelli alti, mm
Ghisa (sezionale) altezza 588 388 660 - 955
profondità 140 140 140
Dimensione della sezione 93-95 93-95 93-95
Acciaio (pannello) altezza 600 150 - 500 750 - 1200
profondità 70 - 150 70 - 150 70 - 150
Larghezza del pannello 400-3000 400-3000 400-3000
Alluminio (sezionale) altezza 580 200 - 400 700
profondità 75 -100 75 -180 80 -100
Dimensione della sezione 80 40 80
Acciaio + alluminio (modelli a sezione bimetallica) altezza 550 - 580 300 - 500 fino a 900
profondità 75 -100 95 95
Dimensione della sezione 80 80 80

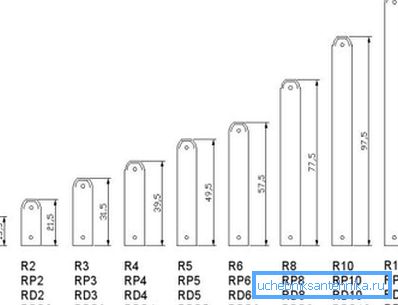

Pannelli radianti in acciaio (misure in cm)

Fai attenzione! Questa tabella mostra i parametri medi. Le dimensioni dei radiatori di riscaldamento di produttori diversi possono differire in modo piuttosto marcato, perché se è fondamentale per te far corrispondere le dimensioni a un millimetro, è necessario studiare le caratteristiche di un particolare modello in anticipo, ed è meglio misurare la copia prescelta con un metro a nastro.

Consigli di installazione

Calcolo della potenza termica

Se analizziamo le informazioni dal produttore, diventa ovvio che dispositivi di dimensioni diverse emettono quantità diverse di calore nella stanza. Per questo motivo è necessario contare il numero di sezioni o pannelli di riscaldamento solo dopo aver scelto un modello per l'installazione.

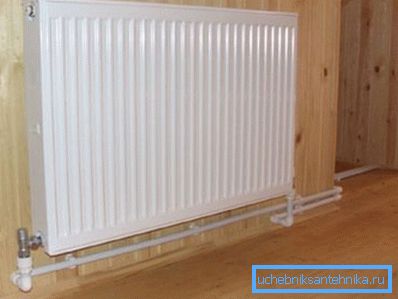

Foto di un modello in acciaio installato

Il calcolo è piuttosto semplice:

  • Riscaldamento 1 metro cubo di spazio vitale richiede 41 watt di energia. Di conseguenza, le prestazioni della batteria richieste aumenteranno in proporzione alle dimensioni della stanza.
  • Pertanto, il volume della stanza 5 x 5 x 3 m sarà 75 m3.
  • Per il riscaldamento, avremo bisogno di 3075 watt.

Eseguire il calcolo per i tipi di radiatori più comunemente usati:

  • Radiatori di riscaldamento in ghisa con una dissipazione di calore media di 120 W / sezione - 26 sezioni.

Fai attenzione! Abbiamo ottenuto un numero frazionario - 25,6 - quindi lo raduniamo.

  • Radiatori per riscaldamento in acciaio (140 W) - 22 sezioni.
  • Radiatori per riscaldamento in alluminio (180 W) - 17 sezioni.
  • Radiatori bimetallici (200) - 14 sezioni.

Naturalmente, se usiamo dispositivi con altezza maggiore, la loro potenza termica sarà molto più alta. Di conseguenza, il numero di sezioni necessarie per il riscaldamento dell'ambiente diminuirà.

Installazione corretta

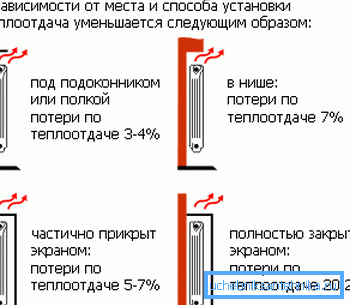

Perdita di calore della batteria

Oltre alle effettive prestazioni di trasferimento del calore, anche le dimensioni del radiatore di riscaldamento, che acquistiamo per la nostra casa, dipenderanno da dove lo installiamo.

  • Pertanto, per l'installazione lungo le pareti e sotto i davanzali con un'altezza di circa 90 cm, vengono generalmente acquistati i modelli di batteria standard. Nei dispositivi componibili, la larghezza viene regolata aggiungendo i bordi e il pannello e i prodotti tubolari devono essere inizialmente selezionati in base alle dimensioni di cui abbiamo bisogno.
  • Le alte varietà possono essere utilizzate su pareti sciolte. Di norma, sono caratterizzati da una maggiore dissipazione del calore, e quindi sono generalmente montati in ampi locali con un eccesso di spazio aperto.
  • L'uso di radiatori compatti con basso profilo sarà giustificato nei corridoi e nei corridoi, così come nelle case con ampie aperture delle finestre.

Per quanto riguarda i numeri specifici, è necessario rispettare le seguenti restrizioni:

  • Per garantire l'immissione senza impedimenti di aria fredda verso il radiatore per il riscaldamento, il dispositivo non deve essere montato vicino al pavimento. La distanza minima è di circa 60 mm e l'ottimale - 100 - 150 mm.
  • Lo stesso vale per la distanza dal bordo superiore della batteria al davanzale della finestra. Affinché l'aria calda possa penetrare liberamente nella stanza, la distanza tra questi elementi deve essere di almeno 100 mm.

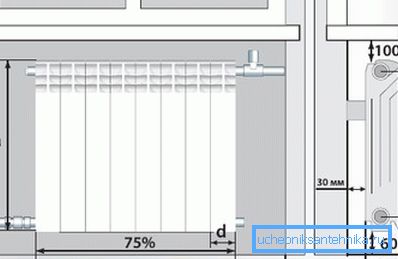

Schema di installazione corretto

Fai attenzione! Se si utilizza un modello dimensionale, quindi nel davanzale della finestra è necessario praticare fori per il rilascio di aria calda, decorandoli con griglie speciali. A proposito, l'installazione di tali griglie può parzialmente risolvere il problema della formazione di condensa sugli occhiali a causa del loro riscaldamento.

  • È preferibile selezionare la larghezza del radiatore in modo che copra quasi l'intera apertura della finestra (almeno dal 75 all'80% della distanza dalla pendenza alla pendenza). In questo caso, il dispositivo avrà una potenza sufficiente a formare una cosiddetta cortina termica che impedisce la comparsa di correnti d'aria.

conclusione

Scegliendo la dimensione dei radiatori di riscaldamento, è necessario prima prestare attenzione alla loro conformità con il compito che si trova prima del sistema di riscaldamento della stanza. Come puoi vedere, nel processo di selezione e installazione delle batterie ci sono una serie di sottigliezze, quindi prima di iniziare l'acquisto e il lavoro di installazione, dovresti visualizzare il video presentato nell'articolo per ulteriori informazioni.
