Radiatori per tubi riscaldanti: tipi e caratteristiche, il

La gamma di vari dispositivi per il riscaldamento degli ambienti nel mercato moderno colpisce per la sua diversità, ora è possibile trovare facilmente prodotti per quasi tutti i gusti e budget. Tuttavia, i radiatori di riscaldamento con le loro mani sono fatti di tubi, fino ad oggi. Queste strutture possono essere saldate o prefabbricate, per questa produzione vengono utilizzati metalli diversi, e per quanto riguarda le forme, tutto dipende dalla fantasia del padrone. Discuteremo ulteriormente tutte queste sottigliezze.

Quale metallo è migliore

Per cominciare, notiamo che strutture di questo tipo possono essere intese sia per il trasferimento di calore, svolgendo la funzione di radiatori, sia per prendere calore quando il registro tubolare viene montato direttamente nella camera di combustione di una caldaia o di un forno.

Inoltre, in alcuni modelli, invece di un liquido di raffreddamento, viene utilizzato gas riscaldato, ad esempio un camino del radiatore.

• Tubi d'acciaio per radiatori meritatamente considerati i leader di questo settore di mercato. Ovviamente, la produzione di calore dell'acciaio non è elevata come quella dell'alluminio o del rame, è suscettibile alla corrosione e richiede una manutenzione regolare. Ma queste carenze sono più che compensate dal prezzo accessibile, così come da una vasta gamma di tipi e dimensioni. Inoltre, cucinare metalli ferrosi ordinari è molto più semplice del colore.
• L'acciaio inossidabile è usato raramente per tali costruzioni.. A parte il fatto che il suo costo, a dir poco, è lontano dal budget, la saldatura ad argon viene utilizzata per saldare l'acciaio inossidabile e non tutti i saldatori professionisti possono lavorarci.

Importante: il ferro zincato in questo caso semplicemente non ha senso da usare. Un sottile rivestimento di zinco durante il processo di saldatura si brucia semplicemente. Di conseguenza, la saldatura già debole viene ulteriormente influenzata dalla corrosione.

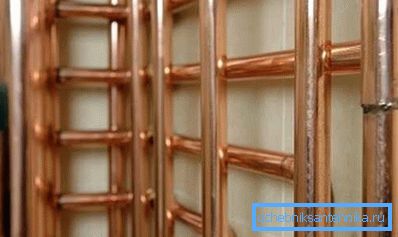

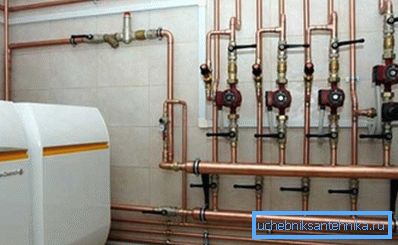

• L'uso di registri tubolari in rame è giustificato solo nel caso di cablaggio in rame intorno alla casa. La produzione di calore del rame è quattro volte superiore a quella dei metalli ferrosi, quindi qui si può parlare di riscaldamento con tubi senza radiatori, più precisamente con un numero minimo di radiatori. Ma, in primo luogo, il prezzo del rame è incredibilmente alto, e in secondo luogo, questo metallo è molto esigente per le condizioni operative.

1. I sistemi in rame richiedono un refrigerante finemente pulito che non abbia impregnazioni abrasive solide.
2. In tali sistemi, i raccordi devono essere in rame o in metalli compatibili, come bronzo, nichel, cromo o ottone. Inoltre, è severamente vietato combinare alluminio e rame.
3. Le condotte in rame richiedono necessariamente una messa a terra di alta qualità, poiché esiste il pericolo di corrosione elettrochimica.
4. Il rame è un materiale morbido, quindi il sistema ha bisogno di ulteriore protezione, naturalmente anche le coperture e gli scudi costano.

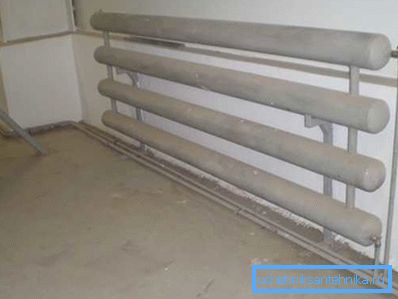

• I tubi di riscaldamento del radiatore in ghisa mostrati nella foto sono ancora utilizzati negli edifici industriali e nelle sale tecniche.. Ma il peso di questo design è molto più alto di quello delle batterie in ghisa per uso domestico. Dato l'aspetto non estetico e l'efficienza piuttosto bassa, non sono popolari.

Consiglio: i registri tubolari in ghisa sono perfetti per l'installazione nella camera di combustione. La capacità termica ottimale, il prezzo basso e la mancanza di pretese in relazione al refrigerante li rendono leader in questa direzione.

Tipi e caratteristiche dei radiatori tubolari

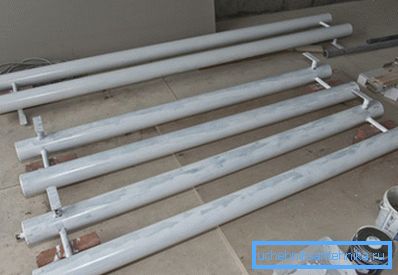

Da tutto quanto sopra, diventa chiaro che non esiste praticamente alcuna alternativa ai tubi di acciaio. Sebbene l'aspetto delle costruzioni saldate con le proprie mani sia molto mediocre, ma per un garage, una serra o una dacia, sono abbastanza adatte, in più le istruzioni per l'autoassemblaggio qui non sono complesse.

Tipi di radiatori tubolari improvvisati

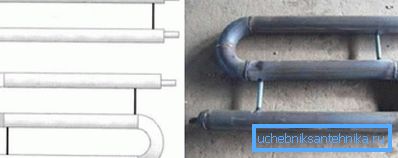

Strutture autonome di questo tipo sono spesso fatte a serpentina o registrate. La configurazione del primo posto nel titolo. Il tubo metallico è curvo a forma di serpente, dopo di che i tubi di collegamento e, in alcuni casi, le strisce di fissaggio sono saldati ad esso.

Il radiatore completamente piegato presenta naturalmente notevoli vantaggi rispetto alle strutture saldate. Ma per piegare un tubo d'acciaio, hai bisogno di una piegatrice speciale per tubi o almeno di un bruciatore a gas. Il diametro del tubo più, di regola, non supera i 50 mm. Pertanto, per i sistemi più potenti è consuetudine utilizzare le costruzioni dei registri.

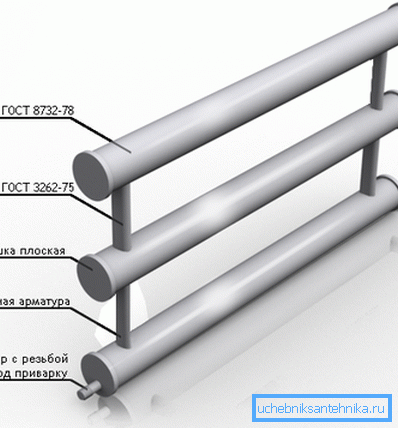

Non ci sono restrizioni sul diametro del tubo per il radiatore nel sistema di registro. I più comuni sono tubi tondi lisci da 32 a 150 mm di diametro.

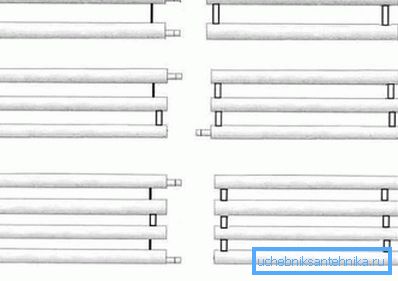

Le sezioni possono essere collegate in due modi: in una stringa o sotto forma di colonna. Il filo di collegamento, infatti, differisce dalla bobina solo dalla presenza di tubi di collegamento. Altrimenti, è tutto lo stesso serpente coerente.

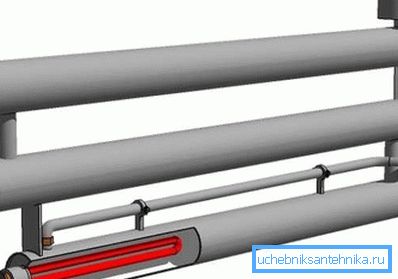

I tubi delle colonne sono collegati in parallelo. Cioè, sezioni orizzontali di diametro maggiore, sono interconnesse da grumi verticali su entrambi i lati. Assomiglia ad un radiatore di serie, appena capovolto.

Tali registri autoprodotti possono essere collegati a sistemi a un tubo ea due tubi. Le caratteristiche tecniche del tipo di sistema non sono riflesse. Tali registri, grazie al loro grande diametro e alla minima resistenza idraulica, funzionano meglio nei sistemi di riscaldamento con corrente di raffreddamento naturale.

Ma non dimenticare che i sistemi naturali sono montati con una pendenza nella direzione del flusso d'acqua, circa 5 mm per 1 metro di lunghezza.

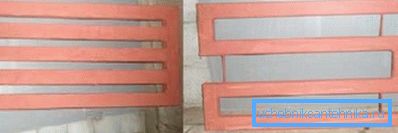

Importante: in presenza di una saldatrice, una smerigliatrice e altri strumenti ausiliari, è anche facile assemblare i radiatori di riscaldamento da un tubo sagomato con le proprie mani e anche da una rotonda. Ovviamente, la resistenza idraulica qui sarà leggermente superiore, ma per i tubi con una sezione trasversale superiore a 50 mm, questo errore non è significativo.

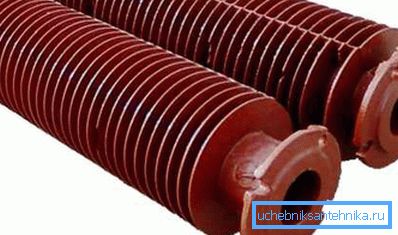

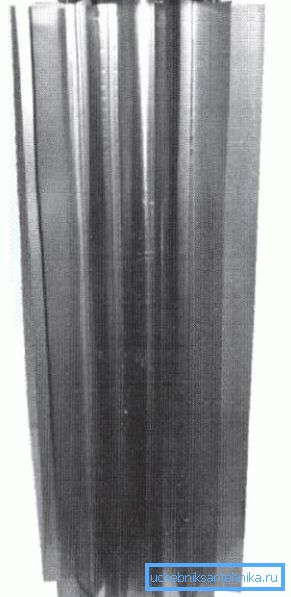

Sia nei prodotti fatti in proprio che in fabbrica, i prodotti con pinne o "piumaggio" sono ampiamente usati. In questo caso, è una domanda che strisce o piastre di metallo sono saldate su un tubo liscio. A causa dell'aumento dell'area del metallo, la termolisi aumenta considerevolmente. In particolare, il radiatore per tubi per camini, mostrato nella foto, funziona esattamente secondo questo principio.

Calcola un radiatore tubolare fatto in casa

Rispetto al volume interno del liquido di raffreddamento, l'area di contatto del radiatore con l'aria è piccola, quindi non ci si deve aspettare un'elevata efficienza da tali strutture.

Il problema può essere parzialmente risolto inserendo una pompa di circolazione nel sistema. Ma qui è necessario fare attenzione, l'aumento della potenza della pompa comporterà inevitabilmente la comparsa di rumore estraneo.

Come già accennato, i diametri dei tubi sono nell'intervallo di 32-150 mm, questo causa un grande volume di liquido refrigerante. Da un lato, la caldaia funzionerà in una modalità più morbida, risparmiando. Ma allo stesso tempo, l'energia per l'overclocking sarà richiesta molte volte di più, ed è molto difficile controllare la temperatura con un grande volume.

Nonostante la semplicità di assemblaggio di radiatori tubolari fatti da sé, ci sono ancora dei limiti. In particolare, per un funzionamento efficace del sistema, i tubi non dovrebbero essere troppo vicini. Secondo le regole, la distanza tra le sezioni non deve essere inferiore a uno e mezzo i raggi del tubo principale.

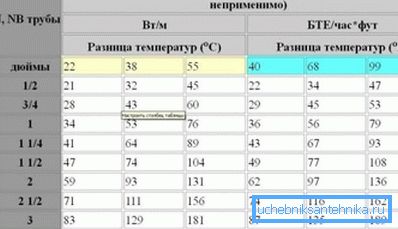

In sostanza, tali costruzioni sono un tubo molto lungo, piegato in un certo modo per rendere il sistema più compatto. Per calcolare il numero di radiatori in acciaio improvvisati, vengono utilizzati gli stessi parametri dei tubi convenzionali in acciaio. La tabella mostra i dati medi, concentrati sulla corsia centrale del nostro paese.

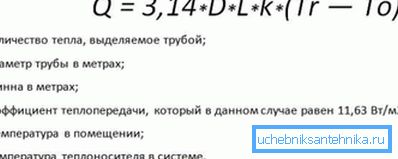

Ma se i tavoli giusti non erano a portata di mano, puoi andare dall'altra parte. Per i calcoli approssimativi, gli specialisti, di regola, usano una formula semplice. L'unica cosa che dovrai prendere dai tavoli è il coefficiente di trasferimento del calore del materiale. Tutti gli altri dati possono essere ottenuti sul sito.

Pro e contro delle strutture in acciaio autoportate

• Forse il vantaggio più importante è il basso costo di una batteria del genere. Ma questo è vero solo se la saldatura non è un problema per te e tutto sarà fatto in modo indipendente. Se si paga per il lavoro del saldatore, il prezzo di un tale radiatore può essere uguale al costo di un prodotto in alluminio economico dalla Cina.
• Tali batterie, per la maggior parte emettono energia termica radiante, in modo che l'ossigeno non venga bruciato.

• È molto più facile prendersi cura delle superfici lisce volumetriche rispetto alle moderne batterie corrugate.
• L'acciaio resiste facilmente a qualsiasi pressione di lavoro e non teme il colpo d'ariete.
• Le batterie in acciaio fatte in casa funzionano altrettanto bene in un sistema con circolazione forzata e naturale del liquido di raffreddamento.

Abbiamo parzialmente esposto gli svantaggi di tali strutture sopra. In particolare, l'acciaio è suscettibile alla corrosione, tali batterie devono essere verniciate con vernici resistenti al calore, il design è molto mediocre e, infine, il trasferimento di calore lascia molto a desiderare.

Il video in questo articolo fornisce materiale su questo argomento.

conclusione

Decidere cosa è meglio per il riscaldamento di tubi o radiatori, dovrebbe dipendere dalle condizioni specifiche e dal tipo di stanza. Dopo tutto, anche la costosa fusione di ghisa sembrerà ridicola nella serra del paese, come una serpentina di acciaio fatta in casa in un lussuoso bagno.
