Radiatori piatti: una panoramica delle varietà e delle

Attualmente i radiatori piatti stanno diventando sempre più popolari. Tuttavia, questo non è sorprendente, dal momento che questa categoria di riscaldatori è perfettamente combinata con i davanzali moderni, che non vanno molto oltre il muro.

Inoltre, l'installazione di riscaldatori piatti può fare con l'uso di griglie metalliche leggermente spostate in avanti. Bene, finalmente, i radiatori di piccolo spessore sembrano ordinati, e quindi si adatteranno sicuramente a qualsiasi interno.

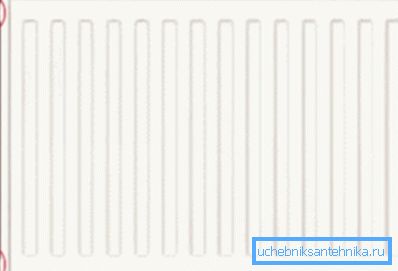

Batteria sottile a filo con bordo davanzale

Principali varietà

I dispositivi di riscaldamento piatti sono facilmente distinguibili dai tradizionali analoghi in sezione nell'aspetto. Il lato anteriore dei dispositivi è un pannello monopezzo, a volte liscio, spesso un pannello ondulato con o senza perforazioni.

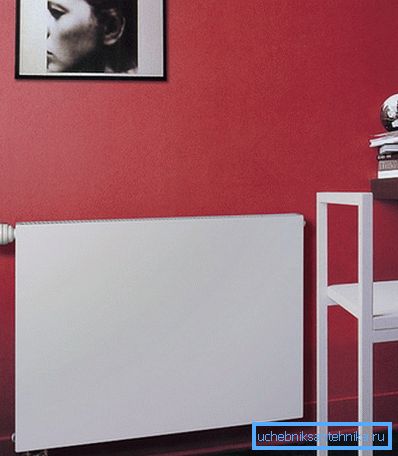

Modello con una superficie liscia

Convenzionalmente, tutti i dispositivi di riscaldamento classificati come piani possono essere suddivisi nei seguenti tipi:

  • batterie del pannello a parete con acqua riscaldata come refrigerante;
  • riscaldatori elettrici a olio con possibilità di montaggio a parete o con disposizione del pavimento;
  • convettori elettrici con layout a parete e pavimento.

Tutti questi riscaldatori, nonostante le ovvie differenze, sono caratterizzati da uno spessore ridotto, che semplifica enormemente la loro installazione sulla parete. Considerare le caratteristiche del dispositivo e il funzionamento di ciascuna di queste modifiche.

Batterie del pannello

La foto mostra un esempio di installazione compatta di un riscaldatore piatto.

Questa categoria di apparecchiature, in primo luogo, dovrebbe includere un radiatore in acciaio piatto, che oggi può essere acquistato presso i negozi più specializzati.

Esternamente, tali dispositivi sono una piastra rettangolare, nella parte superiore della quale vi è una perforazione necessaria per rilasciare aria riscaldata. All'interno dell'involucro sono tubi metallici con piastre radianti.

A causa della circolazione di refrigerante attraverso i tubi, l'aria calda viene parzialmente rilasciata, passando attraverso la perforazione superiore e parzialmente riscalda la superficie metallica anteriore, che a sua volta rilascia anche calore nella stanza.

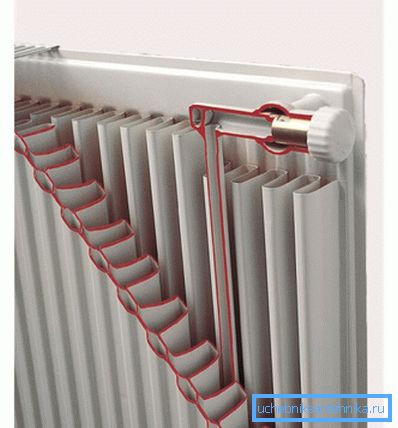

Radiatore di riscaldamento piatto in acciaio nel taglio

Il radiatore in acciaio a pannelli è destinato principalmente all'installazione in sistemi di riscaldamento autonomi e non è consigliato per il funzionamento in sistemi centralizzati.

Il fatto è che il dispositivo è progettato per funzionare con una bassa pressione del liquido di raffreddamento, non più di 10 atmosfere a una temperatura non superiore a +100 ° C. Tuttavia, le statistiche di funzionamento delle batterie in acciaio per pannelli dimostrano che tali dispositivi sono utilizzati con successo nei condomini.

Importante: una seria minaccia per le batterie in acciaio è la composizione specifica del liquido di raffreddamento nel sistema di riscaldamento centralizzato. La presenza di reagenti nell'acqua circolante può accelerare il corso dei processi corrosivi.

Riscaldatori elettrici a olio

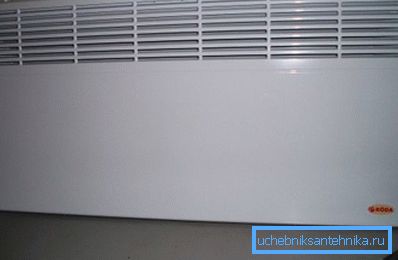

Raffreddatore di olio piano con layout a parete e pavimento

Esistono due tipi di riscaldatori a olio sul mercato: sezionali e pannelli. Siamo interessati a una modifica a schermo piatto con la possibilità di installazione a parete oa pavimento.

Questo riscaldatore si differenzia dalle altre batterie in quanto utilizza l'olio minerale, piuttosto che l'acqua, come refrigerante. Questa soluzione ha un vantaggio caratteristico, poiché l'olio si raffredda più a lungo rispetto all'acqua e, di conseguenza, rilascia calore più a lungo.

I radiatori dell'olio per pannelli hanno i seguenti vantaggi:

  • Basso consumo energetico, rispetto ai riscaldatori elettrici a spirale.
  • Non secca l'aria e, di conseguenza, condizioni di vita confortevoli nella stanza.
  • La bassa temperatura della superficie riscaldata e, di conseguenza, l'assenza del rischio di ustionarsi quando viene toccato incautamente.
  • Una vasta gamma di riscaldatori in vendita e, di conseguenza, la possibilità di scegliere un dispositivo di dimensioni adeguate.
  • Prezzo ragionevole
  • Relativamente leggero e, di conseguenza, la possibilità di montaggio su qualsiasi parete.
  • Semplici istruzioni di installazione e quindi è possibile eseguire l'installazione a mano.

Importante: a causa della sua indipendenza dagli impianti di riscaldamento, tali riscaldatori possono essere installati non solo negli appartamenti utilizzati per la residenza permanente, ma anche nelle case suburbane utilizzate stagionalmente.

Termoconvettore elettrico montato a parete

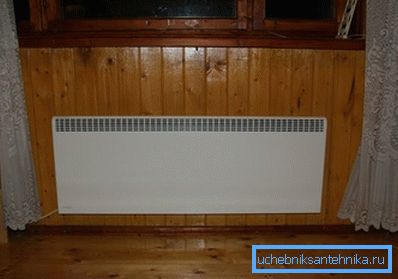

Convettore elettrico nell'interno del cottage

Elenco di radiatori piatti sottili, è necessario menzionare convettori di riscaldamento elettrico. Questi dispositivi sono anche in vendita in una vasta gamma di modifiche, che si distinguono per prezzo, dimensioni, consumo energetico, progettazione di elementi riscaldanti, ecc.

A differenza del tradizionale radiatore in cui circola l'uno o l'altro refrigerante, questo dispositivo utilizza elementi riscaldanti che trasferiscono il calore alle piastre metalliche, che a loro volta rilasciano questo calore attraverso le fessure nella parte superiore del rivestimento protettivo.

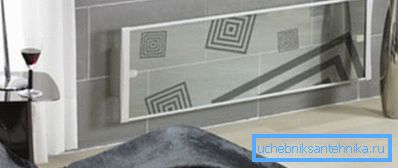

Convettore elettrico all'interno di un appartamento moderno

Nel processo di convezione, il dispositivo d'aria può riscaldare rapidamente la stanza. Questa categoria di riscaldatori è universale in termini di funzionamento, ma, tuttavia, è la scelta migliore per i cottage, dove l'alloggio è sporadico.

Quindi, abbiamo deciso i principali tipi di dispositivi di riscaldamento a pavimento che possono essere utilizzati in un appartamento o in una casa di campagna. In conclusione, consideriamo più in dettaglio le caratteristiche della selezione dei radiatori a pannello in relazione a una particolare abitazione.

Caratteristiche della scelta delle batterie del pannello in acciaio

Quando si scelgono i radiatori in acciaio, prestare attenzione all'etichettatura.

Il marchio può rilevare i seguenti simboli di lettere:

  • kv - tipo di connessione inferiore;
  • k - tipo di connessione laterale.

Oltre alla scritta, ci sono valori numerici nella marcatura:

  • 11 - tipo di batterie con una superficie di riscaldamento esterna.
  • 21 - tipo con due pannelli di riscaldamento e uno scambiatore di calore attraverso il quale circola il liquido di raffreddamento.
  • 22 - tipo con due pannelli e due scambiatori di calore in mezzo.
  • 33 - tipo con tre pannelli e tre scambiatori di calore.

Quindi, con la marcatura abbiamo deciso, ma cosa scegliere?

Per l'uso in appartamenti di un layout standard, il ventunesimo tipo di radiatore sarà la scelta ottimale. Questa scelta è dovuta al piccolo spessore, al trasferimento di calore accettabile e al basso costo.

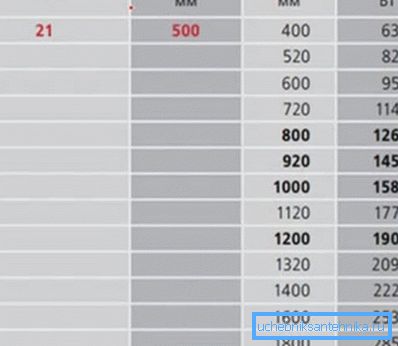

Rapporto altezza e lunghezza dei radiatori a pannello di 21 tipi con parametri di potenza

Proviamo a calcolare il dispositivo di trasferimento di calore lungo 1 m.

Come vediamo nella tabella, questo parametro è di circa 1,5 kW. Allo stesso tempo, è necessario capire che questo valore è possibile solo se il liquido di raffreddamento è riscaldato a +90? С.

Infatti, la temperatura del liquido di raffreddamento in un sistema centralizzato è molto più bassa, e quindi il reale trasferimento di calore non sarà indicato nella tabella 1,5 kW e non più di 1 kW. Quindi, se per il normale riscaldamento della stanza c'è una carica sufficiente della batteria di 1,5 kW, non ci limitiamo a installare un radiatore, nel cui passaporto viene spiegata la potenza di cui abbiamo bisogno.

Al fine di non congelare in inverno, è meglio non mettere uno, ma due di questi radiatori. Oppure, se la configurazione della stanza lo consente, installiamo un pannello singolo con una lunghezza di 1600 mm e questo sarà sufficiente per creare condizioni climatiche confortevoli.

conclusione

Ora sappiamo cos'è un radiatore di riscaldamento a fila singola e possiamo scegliere un apparecchio di riscaldamento adatto a tutti gli effetti. Per imparare cose più interessanti, ti suggeriamo di guardare il video in questo articolo.
