Radiatori tubolari - i loro tipi e caratteristiche di

Qualsiasi edificio residenziale, se si trova in una regione in cui ci sono stagioni fredde, ha bisogno di un qualche tipo di metodo di riscaldamento e spesso vengono usati radiatori tubolari fatti di metalli diversi per questo scopo. Tutti hanno diversi gradi di trasferimento di calore, che saranno discussi ora, e puoi anche guardare il video in questo articolo chiarendo alcuni problemi tecnici.

Apparecchi di riscaldamento

Tubolari o, come vengono anche chiamati, i radiatori a colonna sono una o due file di tubi verticali (colonne) che comunicano tra loro in alto e in basso.

Tipi di radiatori tubolari

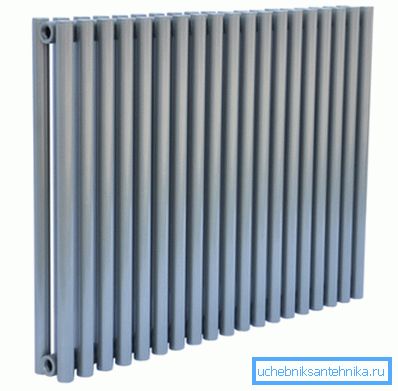

• Al momento, è difficile acquistare una nuova batteria tubolare d'acciaio nel negozio - il fatto è che a causa del suo design, ha una dissipazione di calore piuttosto bassa e l'acciaio, come è noto, è suscettibile alla corrosione.

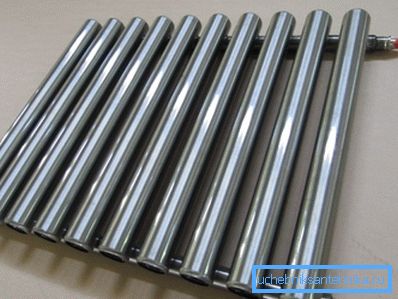

Naturalmente, esiste un'opportunità di produrre dispositivi di riscaldamento di questo tipo realizzati in acciaio zincato o inossidabile, ma il loro prezzo nello stesso momento aumenta in modo proibitivo, cosicché in tali situazioni la vestizione costa molto più della pelle di pecora stessa. Naturalmente, l'acciaio inossidabile in questo caso può essere usato come ornamento decorativo in combinazione con un dispositivo di riscaldamento, ma questa opzione è possibile solo in una produzione esclusiva (qualsiasi buon saldatore può farcela).

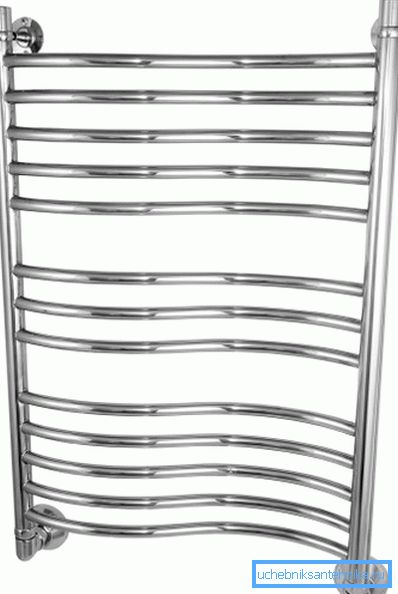

• Ed ecco un'altra versione molto familiare del riscaldatore metallico nella foto qui sopra - questo è un portasciugamani riscaldato in acciaio inossidabile, che può avere una configurazione molto diversa, che può solo entrare nella testa del progettista. Come abbiamo già detto, tali dispositivi sono molto costosi e il costo medio di un buon scaldasalviette raggiunge circa $ 150, anche se, ovviamente, è possibile acquistare l'opzione per $ 60-70.

• I radiatori termici bimetallici verticali sono attualmente molto usati per il riscaldamento autonomo e centralizzato, e questo è dovuto alla varietà di vantaggi che un dispositivo bimetallico ha.

Il fatto è che la sua parte interna è in acciaio, il che aumenta significativamente la resistenza della struttura (alcuni modelli possono resistere a una pressione di esercizio superiore a 15 bar) e sull'alluminio (in rari casi potrebbe esserci una lega di rame), che aumenta il trasferimento di calore.

Questa combinazione è estremamente utile per i dispositivi di riscaldamento, inoltre, hanno un costo accettabile (inferiore al pannello di alluminio), che li rende molto richiesti.

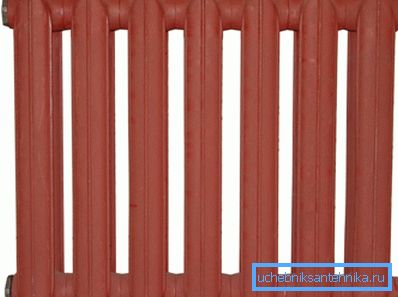

• E infine, la nota batteria in ghisa, che è ancora preferita ad altre opzioni nella maggior parte dei nuovi edifici, e, forse, abbastanza giustificata, se vista in termini di rapporto qualità-prezzo. La ghisa stessa ha una dissipazione del calore abbastanza buona, ma a causa del fatto che le pareti che hanno radiatori tubolari di questo tipo sono molto spesse, si riscaldano a lungo, inoltre hanno bisogno di molta acqua per il riscaldamento (grande volume). Ma per il riscaldamento, l'apparecchio mantiene il calore a lungo, il che è molto conveniente per il riscaldamento centralizzato, ma non redditizio per l'autonomia, dal momento che è necessario riscaldare una grande quantità di acqua (nel riscaldamento centralizzato, il volume del radiatore non è significativo in senso economico).

Caratteristiche comparative

Se confrontiamo il pannello e il radiatore tubolare, quindi senza dubbio, il palmo otterrà il primo modello e ci sono abbastanza buone ragioni per questo che non possono essere aggirate, indipendentemente da quanti sostenitori abbiano le batterie tradizionali e per qualsiasi motivo esse forniscano.

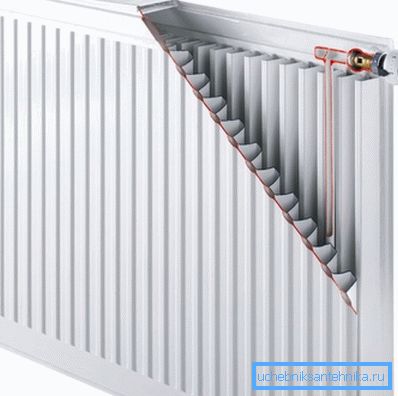

Partiamo dal fatto che i radiatori a pannello funzionano su un sistema a convezione, che aumenta il loro trasferimento di calore più volte - nell'immagine in alto è possibile vedere una sezione del dispositivo con piastre a forma di U per la convezione dell'aria.

Nota. In totale ci sono tre tipi di pannelli di questo tipo, è il numero 11, dove c'è solo una lastra con un'impressione a forma di U, n. 22 - con due di questi piatti e il numero 33, dove ci sono già tre piastre.

Ma non tutto è così buono - i dispositivi a pannello hanno meno capacità con un maggiore trasferimento di calore e sono molto più leggeri, ma questo influisce sulla capacità del riscaldatore di sopportare la pressione nel sistema - possono contenere fino a 10-12 bar, e questo non è sufficiente per un edificio di 9 piani.

Ma questo vale per i modelli in acciaio - la pressione dell'alluminio è mantenuta ancora meno, quindi sono preferibili da usare in edifici bassi e nel settore privato. Inoltre, l'alluminio richiede additivi speciali per il refrigerante per eliminare la corrosione del metallo, e questo, ancora una volta, è accettabile solo per la propria casa, ma non per un locale caldaia centralizzato.

Pertanto, se vivi in ​​un grattacielo, dovresti pensare a quali radiatori di riscaldamento tubolare in acciaio sono migliori, e questo, secondo tutte le caratteristiche, è un bimetallo, che ha una grande resistenza e un eccellente trasferimento di calore.

Ma ancora una volta, puoi stare sull'opzione budget: una batteria in ghisa, ma questo è solo se non sei molto preoccupato per il design. Anche se qui, i pannelli riscaldanti sono in primo luogo - sono molto più belli e possono servire come parte integrante di un interno pensieroso.

Nota. Come potete vedere, il radiatore a pannello sembra essere migliore, ma solo non sempre e ovunque i suoi parametri sono accettabili. Se una tale stufa fosse migliore sotto tutti gli aspetti, allora i modelli tubolari non sarebbero stati prodotti molto tempo fa.

Caratteristiche di installazione

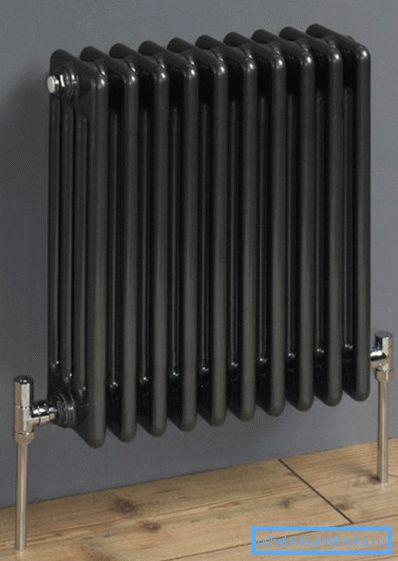

Se si desidera trovare un radiatore tubolare con una connessione di fondo, quindi vorrei dire che la posizione della connessione non importa qui.Questi modelli hanno due ingressi su ciascun lato, il che significa che possono essere collegati dal lato, in alto, in basso e diagonale, cioè, come richiesto dalla disposizione del circuito di riscaldamento, che, a proposito, è estremamente conveniente per il settore privato.

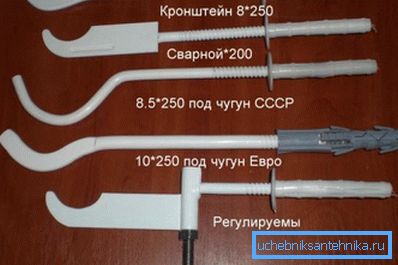

Uno e tutti i radiatori di questo tipo, se utilizzati per un circuito di riscaldamento dell'acqua, sono fissati (appesi) su apposite staffe a forma di S, i cui modelli principali sono visibili nell'immagine in alto.

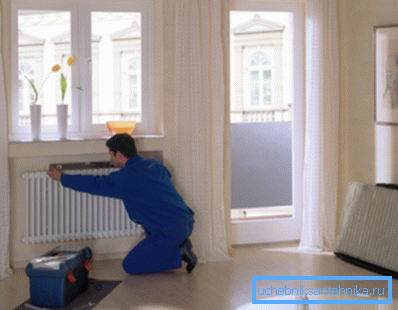

Se il collegamento viene eseguito sul profilo in acciaio, il posizionamento di queste staffe è il compito principale dell'installazione, poiché il loro spostamento è di appena 1 cm, può essere fatale: il tubo dovrà essere avvitato, cosa non consigliata dall'istruzione (sebbene, come ultima risorsa, martello fuori).

Non è un segreto che l'aria nel sistema è il peggior nemico dell'intero circuito di riscaldamento, che può causare un sacco di problemi durante il lancio o anche durante il funzionamento del sistema nel bel mezzo dell'inverno e devi cercare punti in cui lasciarlo uscire - chiamare gli idraulici, correre a vicini e così via.

Ma tutto questo sconvolgimento può essere evitato installando una valvola Mayevsky su ciascun radiatore (noto anche come "rubinetto Mayevsky"), attraverso il quale è possibile scaricare l'aria in eccesso dalla batteria in qualsiasi momento, senza dover scaricare l'acqua.

conclusione

Vorrei anche aggiungere che, allo stesso modo dei radiatori a pannello, è possibile installare i termoregolatori automatici (per ciascun punto separatamente) sui radiatori tubolari. Solo un tale lusso è disponibile solo in presenza di riscaldamento autonomo - nei sistemi centralizzati, la temperatura è regolata dal locale caldaia o dal distributore centrale.
