Radiatori verticali: tipi, calcolo e connessione
Immediatamente si dovrebbe dire che i radiatori verticali sono utilizzati non solo come dispositivi di riscaldamento, ma anche come oggetto di decorazione decorativa nella stanza - qualcosa come un'aggiunta originale all'interno. Il discorso in questo caso riguarda il riscaldamento dell'acqua, quindi siamo interessati ai dispositivi di tipo tubolare e a pannello realizzati in bimetallico o alluminio, nonché alle loro caratteristiche operative.

Inoltre, attiriamo la vostra attenzione su alcune delle sfumature nell'installazione di tali riscaldatori, e inoltre mostreremo il video in questo articolo.

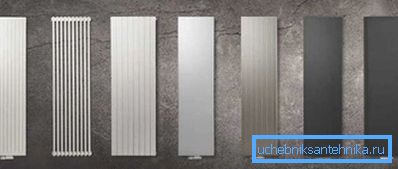

Radiatori verticali
Se si desidera utilizzare radiatori di riscaldamento lunghi non standard verticali all'interno (fino a 1.800 mm di altezza), è necessario comprendere che non possono essere installati sotto i finestrini.
Di conseguenza, si perde ulteriore isolamento termico, poiché il flusso di aria calda che sale di fronte alla finestra interrompe il flusso di freddo proveniente dal vetro. Ma la stessa situazione si crea con il sistema di riscaldamento a pavimento, quindi non è fondamentale.
specie

Nota. In effetti, qualsiasi radiatore per un sistema di riscaldamento dell'acqua è verticale, poiché la loro operazione avviene in tale posizione. Possono essere fatti da metalli diversi e questo, in effetti, dipende dal loro peso e prezzo. Inoltre, può influenzare direttamente l'efficienza del trasferimento di calore.

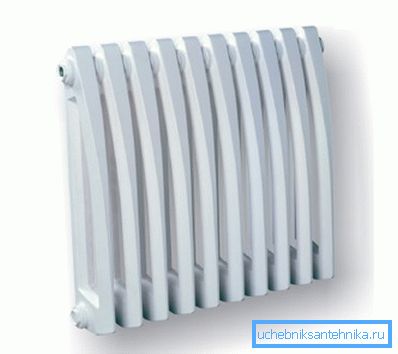

- I radiatori verticali in ghisa appartengono alla categoria dei sezionali tubolari (colonnari), cioè una sezione è costituita, di regola, da due tubi verticali o colonne interconnesse e il numero di queste sezioni può essere selezionato a sua discrezione.
La ghisa è particolarmente indicata nei sistemi di riscaldamento centralizzati, poiché si riscalda a lungo a causa del suo spessore, ma mantiene il calore a lungo, il che è molto conveniente per l'approvvigionamento occasionale di refrigerante. I dispositivi di ghisa hanno due principali inconvenienti: si tratta di un volume ampio (per sistemi autonomi, questo è troppo costoso, e per quelli centralizzati è quasi impercettibile) e una grande massa.

- Al momento, i riscaldatori in acciaio sono molto usati, ma sono fatti solo di tipo a pannello, funzionanti secondo il principio di convezione - non producono modelli tubolari di acciaio, sebbene possano essere fatti indipendentemente, in una versione inossidabile. A causa dell'elevato numero di taglie, peso ridotto e costo relativamente basso e design accattivante, vengono acquistati molto spesso, anche se nella maggior parte dei casi riguardano solo sistemi di riscaldamento autonomi.
Lo svantaggio principale di tali riscaldatori è la loro suscettibilità alla corrosione, quindi l'istruzione non ne consiglia l'uso in sistemi con riscaldamento centralizzato, poiché le perdite possono facilmente verificarsi lì a causa dell'alta pressione.

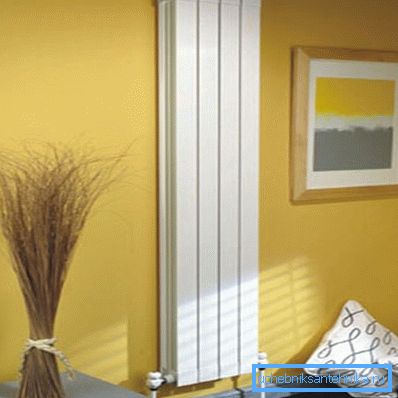

- Il vantaggio principale dei modelli in alluminio è la massima dissipazione del calore e il minor peso tra tutti i tipi di riscaldatori di questo tipo, ma tra i vantaggi, naturalmente, vi sono numerosi svantaggi. Innanzitutto, non ha senso installare radiatori tubolari in alluminio verticale in impianti di riscaldamento centralizzati, anche in edifici bassi, dove la pressione di esercizio non è molto elevata, poiché è necessario aggiungere al liquido refrigerante uno speciale agente anticorrosione, e questo è possibile solo in sistemi autonomi. Inoltre, il costo di tale batteria è piuttosto alto, ma questi inconvenienti compensano ampiamente l'eccellente design del prodotto.

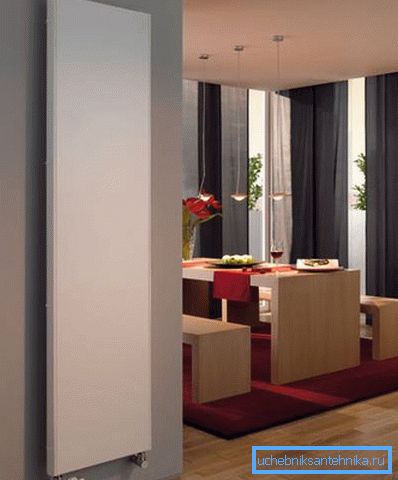

- In apparenza, i modelli in alluminio e bimetallici sono molto simili, inoltre, l'uno e l'altro ha un tipo tubolare di circolazione del refrigerante, sebbene le caratteristiche tecniche di tali batterie siano molto diverse l'una dall'altra.
Pertanto, la struttura bimetallica è un contenitore tubolare, dove l'acciaio è interno, e l'alluminio è esterno, quindi, a causa dell'acciaio, sopportano la più alta pressione possibile negli impianti di riscaldamento, e grazie all'alluminio, il loro trasferimento di calore è notevolmente aumentato.
Sul mercato idraulico, tali modelli sono probabilmente i più richiesti, poiché possono essere installati in sistemi di riscaldamento autonomo e centralizzato (tali riscaldatori sono anche disassemblati in sezioni).
Radiatori a specchio e piatti

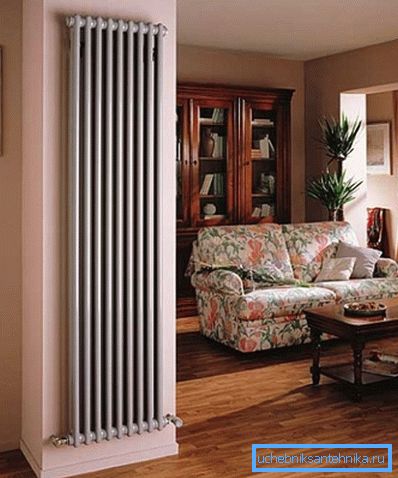

Tali modelli, come nella foto in alto, sono, di regola, radiatori di riscaldamento verticali con una connessione inferiore, che fungono da eccellente aggiunta all'interno della stanza, riscaldandola allo stesso tempo.
Forse, per i vantaggi decorativi, questi sono i modelli più belli, anche se per dimensioni corrispondono principalmente ad altri riscaldatori, quindi occuperanno tutto lo spazio necessario.
Tali radiatori hanno un sistema tubolare di circolazione dell'acqua e un eccellente trasferimento di calore - per esempio, presentiamo sotto la tabella dei prodotti ECA.
Pannello liscio (larghezza / altezza in mm) | colore | Potenza (W) | Massa (kg) |
4001800 | bianco | 895 | 37.9 |
4001800 | nero | 900 | 37.9 |
5001800 | bianco | 1026 | 46.1 |
5001800 | nero | 1032 | 46.1 |
6001800 | bianco | 1198 | 54.3 |
6001800 | nero | 1205 | 54.3 |
Pannello ECA liscio
Specchio a pannello (larghezza / altezza in mm) | colore | Potenza (W) | Massa (kg) |
4001800 | bianco | 874 | 44.1 |
4001800 | nero | 879 | 44.1 |
5001800 | bianco | 996 | 53,9 |
5001800 | nero | 1001 | 53,9 |
6001800 | bianco | 1173 | 63,9 |
6001800 | nero | 1180 | 63,9 |
Specchio del pannello ECA
Calcolo e connessione

Prima di collegare i riscaldatori al circuito, è necessario calcolare il loro numero o solo la potenza di una unità in base al volume o alla quadratura dell'abitazione in cui verrà eseguita l'installazione.
Supponiamo di installare radiatori bimetallici verticali di riscaldamento, quindi è necessario esaminare la potenza di una sezione nei documenti di accompagnamento, ma ad esempio prendiamo 185 W, questi sono i parametri Mirado.
Per ambienti con soffitti non superiori a 2,7 me uno spessore di parete di almeno 0,6 m, si utilizza la formula S * 100 / P, dove S è l'area della stanza, P è la potenza di una sezione e 100 è il numero di watt necessari per il riscaldamento m2. Se prendiamo una stanza 30m2, significa Knumero di sezioni= S * 100 / P = 30 * 100/185 = 16.2, ma per certezza, ovviamente, è meglio usare 17 sezioni.
Ma tali calcoli possono essere fatti anche dal volume della stanza, specialmente se si hanno soffitti alti o si utilizzano radiatori a pannello che non possono essere smontati in sezioni.
Usa la formula P = V * 41,
- dove P è la potenza totale del riscaldatore,
- V è il volume della stanza
- e 41 è il numero di watt richiesti per il riscaldamento m3
Prendiamo una stanza con la stessa area, ma con soffitti di 3m, quindi, otteniamo V = 30 * 3 = 90m3. Quindi, P = V * 41 = 90 * 41 = 3690-3,69 kW - questa è la potenza totale di uno o più riscaldatori richiesti per tale stanza.

Se il circuito di riscaldamento è già montato, è molto semplice collegare un radiatore alto con le proprie mani, soprattutto perché solitamente hanno una connessione dal basso o dai lati inferiori.
È molto importante sistemarlo correttamente e non vi era alcuna inclinazione, e le entrate corrispondevano esattamente alla posizione dei raccordi del circuito, in modo che la marcatura corretta dei punti di fissaggio delle staffe fosse molto importante. Ogni riscaldatore deve avere valvole e raccordi (prese) all'ingresso e all'uscita in modo che possa essere smontato autonomamente.
conclusione
Non tutte le stanze non hanno sempre bisogno della stessa temperatura dell'aria, quindi, per regolare separatamente i radiatori verticali, vengono usati termostati automatici di diversi design. L'essenza del funzionamento di un tale dispositivo è che si imposta la temperatura richiesta, quando viene raggiunta, la valvola si chiude, e quando cade, il passaggio si riapre.
