Registri di riscaldamento: metodi di produzione, tipi,

Come sono i registri di riscaldamento fatti di tubi lisci? Come sono? Quando è giustificato l'uso di questi riscaldatori? Infine, come calcolare il registro - il riscaldamento deve corrispondere alle caratteristiche della stanza, giusto? Proviamo a rispondere a queste domande.

Cos'è?

In termini semplici, un registro di riscaldamento è uno o più tubi di grande diametro attraverso i quali circola il refrigerante. I tubi sono collegati da ponti e forniti con connessioni per il collegamento dei tubi di alimentazione in modo tale che la circolazione avvenga attraverso il riscaldatore.

Con quali segnali possono essere classificati i registri di riscaldamento?

materiale

La loro scelta non è troppo grande:

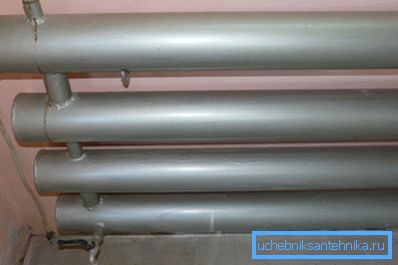

• I disegni autoprodotti sono spesso realizzati in acciaio nero. Il metodo di collegamento di tubi, architravi e rami - saldatura.

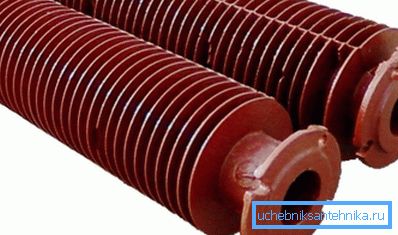

• I registri industriali possono essere assemblati da tubi in ghisa con alette. Per il montaggio vengono utilizzati giunti flangiati con guarnizioni in paronite. Oltre al riscaldamento, i registri in ghisa spesso svolgono il ruolo di scambiatori di calore, estraendo calore dai prodotti di combustione nelle caldaie e in vari settori.

Utile: in assenza di paronite nel riscaldamento dell'acqua, può essere sostituito con guarnizioni, ritagliato a mano dalla camera dell'auto. Ma quando si riscaldano locali industriali con vapore surriscaldato, sarà necessario cercare esattamente la paronite: la gomma normale a temperature di 200-400 gradi inizierà rapidamente a sgretolarsi.

orientamento

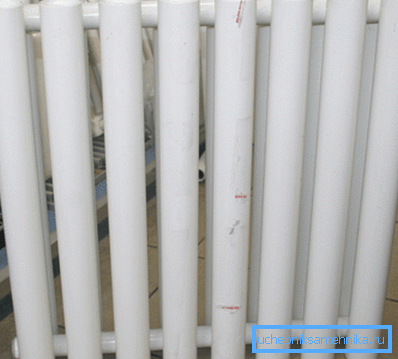

Un tipico registro di riscaldamento industriale è un tubo orientato orizzontalmente. Tuttavia, i radiatori di riscaldamento tubolare in acciaio per locali residenziali sono spesso verticali.

Con le stesse dimensioni di ingombro e la stessa superficie, la potenza termica dei registri di riscaldamento non dipende molto dall'orientamento dei tubi.

L'orientamento orizzontale della maggior parte dei prodotti è collegato a ragioni piuttosto banali:

1. Per creare una cortina termica davanti alla finestra, il riscaldatore deve trovarsi completamente al di sotto di esso, il che implica un rapporto ben definito di lunghezza e altezza.
2. È molto più semplice saldare un registro basso e allungato da tubi orizzontali.

ponticelli

La forma e le dimensioni dei registri dei saltatori sono divise in sezioni e a forma di S.

Le istruzioni per creare un registro della prima categoria in breve assomiglia a questo:

1. I tubi di grande diametro sono tagliati in segmenti della stessa lunghezza.
2. Le loro estremità sono bloccate da dischi tagliati da lamiere di acciaio dello spessore di 3-4 millimetri.
3. Fori per architravi e ugelli vengono tagliati nelle pareti dei tubi, dopo di che li afferrano e dopo aver modificato il modulo di registro vengono scottati.
4. I punti di incrocio aggiuntivi, non udenti, si sono saldati conferendo rigidità al design.

La produzione di registri di riscaldamento di questo tipo è interessante perché richiede un minimo di utensili: un bulgaro e un trasformatore di saldatura sono sufficienti. Il prezzo della semplicità del design è una resistenza idraulica piuttosto elevata del dispositivo a causa di numerose transizioni di diametro.

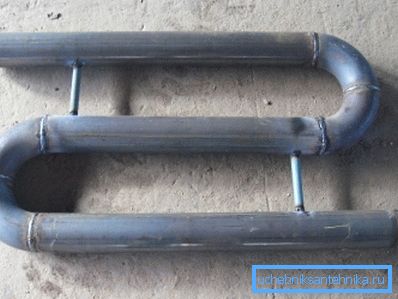

I registri a forma di S per il riscaldamento sono una bobina di sezione trasversale costante, in cui sono necessari ponticelli più sottili solo per rigidità. Per la produzione di arrotondamenti con tubi di piccolo diametro (fino a 50 mm) viene utilizzata la curvatubi. Per grandi sezioni è necessario acquistare rubinetti già pronti.

Casi speciali

Separatamente vale la pena menzionare un paio di disegni molto curiosi.

Registro continuo

Nelle imprese costruite negli anni 50-70 del secolo scorso, invece dei registri sezionali o a forma di "S", si utilizza una costruzione piuttosto curiosa: un negozio o una stanza secondaria è cinto tutto il perimetro con un tubo infrangibile. Lo schema è utile in quanto fornisce riscaldamento delle pareti con un flusso ascendente di aria calda lungo tutta la loro lunghezza.

Registro autonomo

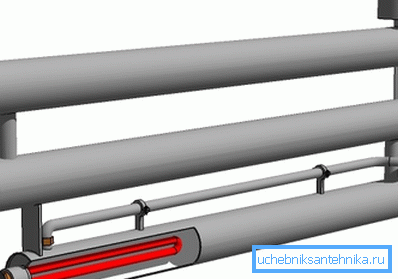

Come dispositivo di riscaldamento autonomo, viene spesso utilizzato un registro, alla fine della sezione inferiore di cui sono installati uno o più riscaldatori elettrici tubolari.

La fabbricazione del dispositivo ha alcune sottigliezze.

• I saltatori in esso sono fatti attraverso ad entrambe le estremità di ogni sezione. Questo assicura la convezione del liquido di raffreddamento.
• Il dispositivo è stato aperto. Una parte della sua capacità viene utilizzata come serbatoio di espansione: il refrigerante riempie il registro solo per il 90-95% del volume.
• Come refrigerante, spesso non è l'acqua che viene utilizzata, ma l'olio (minerario o minerale a basso costo), che ci consente di non avere paura dello scongelamento.

montaggio

Qual è l'installazione dei registri di riscaldamento?

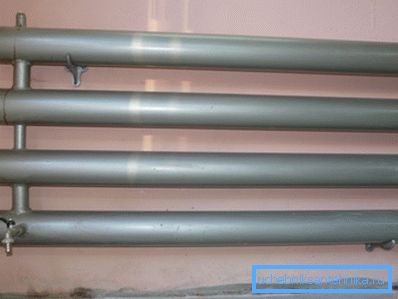

Il più semplice fissaggio del registro è su un rinforzo liscio martellato nella parete con un diametro di 10-14 mm.

1. Il muro è contrassegnato dal livello di diversi fori in cui dovrebbero essere posizionate le sezioni inferiore e superiore.
2. I fori sono forati con un diametro inferiore a mezzo millimetro in meno rispetto ai raccordi che hai.

Suggerimento: poiché la punta con un diametro di, ad esempio, 11,5 mm è quasi impossibile da trovare, il foro può essere forato con un diametro di 10 mm ed espanso con una punta metallica da 11,5 mm.

1. Sezioni di armature con smusso vengono inserite nel muro fino ad una profondità di almeno 6-7 cm.
2. Su di loro è appeso il dispositivo di riscaldamento.
3. L'armatura è piegata verso l'alto, piegandosi attorno alla sezione del registro. Per piegare usando la leva del segmento di tubo.
4. I raccordi in eccesso sono tagliati nel sito; la fine è arrotondata con un file per evitare lesioni.

insediamenti

Qual è il calcolo del registro di riscaldamento? Iniziamo da lontano.

Quali caratteristiche tecniche del riscaldatore dovrebbero essere considerate al momento di sceglierlo?

• Pressione di lavoro In un registro saldato, ovviamente supera i parametri della stazione di riscaldamento centrale e gli consente di resistere a qualsiasi colpo d'ariete.
• Temperatura di esercizio È facile intuire che non ci sono nemmeno restrizioni speciali.
• Potenza termica Viene selezionato in base al volume della stanza. La mancanza di energia termica significa che a casa farà freddo; eccesso - che dovrà mantenere le finestre aperte e sopportare le correnti d'aria.

Come viene calcolato il registro di riscaldamento per un tubo tondo in acciaio di diametro noto?

La seguente formula è valida qui:

Q = Pi * Dn * L * k * Dt, dove:

• Q - sezione flusso di calore in watt.
• Pi è il numero pi preso per essere 3,1415;
• DN: il diametro esterno del tubo in metri.
• Lunghezza della sezione L in metri.
• k è il coefficiente di conducibilità termica di un tubo di acciaio, considerato pari a 11,63 W / m2 * C.
• Dt è il delta di temperatura tra il refrigerante e l'aria nella stanza.

Punto importante: il flusso di calore viene calcolato per un tubo orizzontale in questo modo. Nel registro a più righe per tutte le sezioni, tranne il primo, viene utilizzato un fattore aggiuntivo di 0,9: si trovano nel flusso ascendente di aria calda dal primo tubo, che riduce il delta di temperatura.

Come ricalcolare il diametro del tubo specificato dal venditore in pollici ai valori usuali? Ecco la tabella di corrispondenza delle dimensioni:

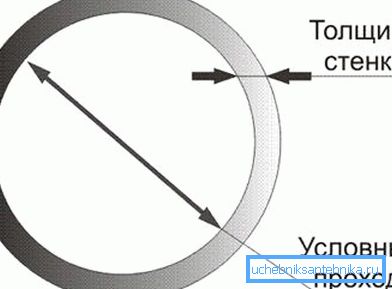

Nota: il telecomando si avvicina al diametro interno. Per ottenerne uno esterno, è necessario aggiungere due volte lo spessore della parete del tubo.

Valutiamo il trasferimento di calore di un registro a quattro file da un tubo con un diametro esterno di 108 mm e una lunghezza di 1,2 metri alla sua temperatura di +80 ° C e la temperatura dell'aria nella stanza +20 C.

1. Per la prima sezione, il flusso di calore è 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 watt.
2. Per ogni successivo è moltiplicato per 0,9. 284 * 0,9 = 255.
3. Il valore totale è 284+ (255 * 3) = 1049 watt.

Valutazione del dispositivo

Proviamo a dare una breve valutazione del registro.

• È estremamente resistente e fault tolerant.
• A differenza delle sezioni con alette sviluppate, è facile pulire la polvere.
• Praticamente non ha bisogno di lavarsi. Mentre il refrigerante circola attraverso il dispositivo, si scalderà su tutto il volume.
• Aspetto - diciamo, per un dilettante. Il registro non decora esattamente la stanza.
• A causa della mancanza di alette e bassa conduttività termica dell'acciaio, la potenza termica del registro è significativamente inferiore rispetto al radiatore in alluminio delle stesse dimensioni.

risultati

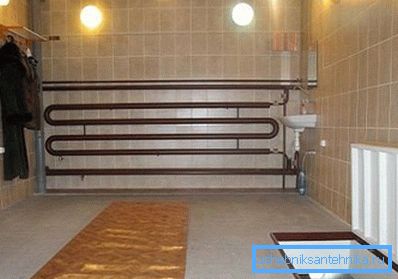

I registri dovrebbero essere usati principalmente per il riscaldamento di garage, officine e locali industriali. Per un appartamento, si dovrebbe guardare più compatto e dall'aspetto decente in alluminio e apparecchi di riscaldamento bimetallici.

Come sempre, il video allegato offrirà al lettore informazioni aggiuntive. Buona fortuna!
