Regolatori di temperatura per il riscaldamento - la base del

Sarebbe molto più facile se la stessa temperatura fosse mantenuta per strada in ogni momento dell'anno, quindi non sarebbe necessario regolare il riscaldamento. Ma in inverno, le forti gelate vengono sostituite da disgeli con una temperatura positiva e viceversa, è chiaro che l'impianto di riscaldamento deve rispondere in modo adeguato alle sorprese meteorologiche.

Modi per regolare il riscaldamento

Qualsiasi compito, di regola, ha diversi modi per risolverlo, la regolazione dell'operazione di riscaldamento non è un'eccezione.

Possiamo distinguere i seguenti metodi di regolazione:

• l'opzione più semplice è installare un regolatore speciale davanti a ciascun radiatore. Tali termostati per il riscaldamento domestico possono essere utilizzati in tutti, senza eccezioni, sistemi di riscaldamento, e il principio di funzionamento è che la corrente del refrigerante attraverso la batteria è regolata;

Fai attenzione! In alcuni casi, ad esempio, negli appartamenti urbani, questo metodo di regolazione è l'unico disponibile.

• se la base del funzionamento del regolatore di temperatura è data dalla variazione della temperatura dell'aria nella stanza (o all'esterno), la regolazione del funzionamento della caldaia consente di modificare la temperatura del fluido termovettore. In questo caso, il dispositivo di regolazione si trova direttamente in caldaia;

• Pompe di circolazione "intelligenti" con un leggero allungamento, ma possono anche essere classificate come regolatori di riscaldamento. Se sul radiatore è installato un regolatore convenzionale, la pompa si trova direttamente sulla caldaia (nella tubazione che alimenta il refrigerante raffreddato). Il processo di regolazione viene eseguito modificando la velocità di rotazione del rotore della pompa.

Di questi metodi, il primo è considerato il più flessibile, in quanto consente di modificare la temperatura non solo in una singola stanza, ma anche in singoli radiatori. I rimanenti 2 modi cambiano il funzionamento del sistema di riscaldamento nel suo complesso, cioè la temperatura cambierà immediatamente in tutte le stanze della casa.

Regolatori di temperatura per radiatori

Tali dispositivi sono una testina termica, che viene installata sul sito del tubo di alimentazione direttamente davanti alla batteria. Il principio di funzionamento è semplice: quando la temperatura nella stanza supera un limite predeterminato, il dispositivo riduce semplicemente leggermente il diametro interno del tubo e il volume di refrigerante che entra nella batteria diminuisce di conseguenza.

Il più semplice regolatore manuale è un normale rubinetto, nel qual caso la regolazione dovrà essere eseguita manualmente. Ma più spesso usati modelli automatici.

Tipi di termostati

Se il principio di funzionamento viene scelto come criterio principale, tutti i dispositivi di questo tipo possono essere suddivisi in meccanici e automatici. In uomo meccanico regola la temperatura con le proprie mani, girando costantemente la valvola, in automatico - dopo aver impostato il dispositivo funziona da solo.

Puoi anche dare una classificazione per posizione del sensore.

Ci sono 3 opzioni:

• il sensore di temperatura si trova direttamente nella testina termica (in questo caso, è necessario monitorare attentamente l'installazione del dispositivo di regolazione, poiché nelle vicinanze è presente un radiatore di riscaldamento);
• il sensore è posizionato a un paio di metri: consente di regolare più accuratamente il lavoro di riscaldamento;

• Il sensore è collocato all'esterno - di conseguenza, otteniamo un regolatore di riscaldamento dipendente dal clima. Risponderà istantaneamente ai cambiamenti di temperatura all'esterno.

Fai attenzione! Quando si utilizzano i sensori di temperatura interna, c'è sempre un intervallo di tempo tra il cambiamento delle condizioni meteorologiche sulla strada e la modifica della modalità di funzionamento del riscaldamento. L'uso di sensori termici esterni risolve questo problema.

Dispositivo, principio di funzionamento e preparazione del termostato per funzionare

I termostati per radiatori che funzionano in modalità automatica utilizzano la proprietà di liquidi e gas per espandersi e contrarsi quando riscaldati / raffreddati. Nella testa c'è una camera ermetica (a soffietto) in cui c'è un fluido o gas funzionante.

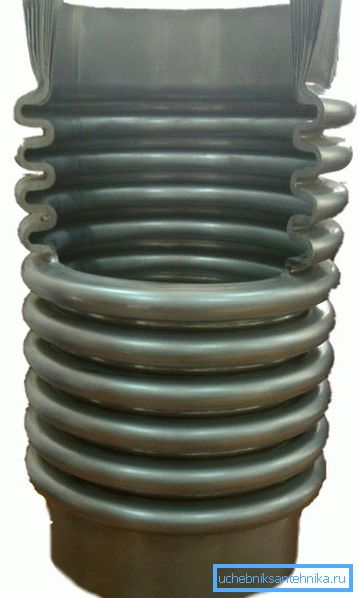

La parete del soffietto è corrugata, in modo che quando il volume interno cambia, viene esteso o accorciato. A causa di ciò, c'è un cambiamento nel lume nel tubo che fornisce il liquido di raffreddamento al radiatore.

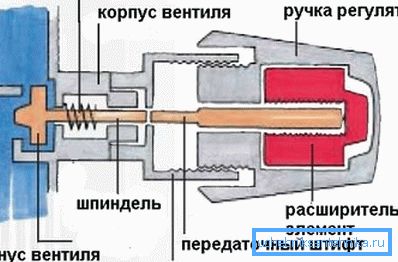

Lo schema seguente mostra il dispositivo di testina termica di Danfoss. Si vede che quando il soffietto è allungato, la valvola bloccherà parzialmente il tubo di alimentazione.

Anche quando si utilizzano dispositivi automatici, è necessario eseguire la pre-regolazione.

I radiatori del riscaldamento sono regolati in questo ordine:

• Innanzitutto è necessario garantire un flusso regolare di refrigerante nel radiatore, in modo che la valvola si apra completamente;
• non appena la temperatura ambiente ha superato il valore richiesto di 5-7? С la valvola si chiude completamente;
• ora devi solo aspettare che la temperatura della stanza scenda al valore desiderato;
• non appena la temperatura è diventata confortevole, è possibile aprire lentamente la valvola fino a quando il radiatore diventa caldo e si sente il rumore dell'acqua. Possiamo presumere che il termostato per radiatori sia impostato e pronto per l'uso.

Regolazione dei convettori

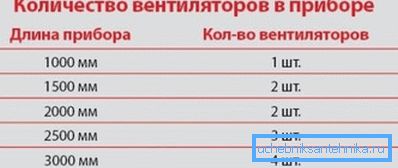

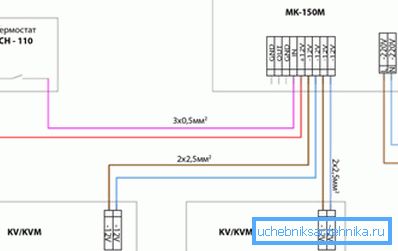

Abbastanza spesso, invece delle batterie usuali per riscaldamento a pavimento sono usati convettori di vnutripolnye. Una caratteristica di tali dispositivi è che installano una ventola per migliorare lo scambio d'aria.

Il regolatore di velocità della ventola del riscaldatore consente di ridurre la quantità di aria che passa attraverso le alette del convettore, a causa della quale la temperatura nella stanza cambia. Senza dispositivi di regolazione, la ventola funziona sempre al 100% di giri.

Nei modelli avanzati, dopo che la temperatura nella stanza scende di 1,5 ° C, la ventola si accende e, a causa della ventola, aumenta la velocità di trasferimento del calore del riscaldatore. Inoltre, un regolatore può lavorare contemporaneamente con più fan.

Regolazione della caldaia

Nelle case private, per modificare le modalità di funzionamento del riscaldamento in una gamma più ampia, è possibile utilizzare dispositivi che regolano il funzionamento della caldaia nel suo complesso. In questo modo si riduce la temperatura del liquido di raffreddamento nel sistema e si risolvono 2 problemi alla volta: risparmiare carburante e ottenere la temperatura ottimale nelle stanze.

Dispositivi per regolare il funzionamento della caldaia

Tali regolatori di riscaldamento sono costituiti da 2 blocchi:

• 1 ° blocco - consiste in un sensore termico, che può essere posizionato sia nella stanza che sulla strada. Il posizionamento sulla strada presenta una serie di vantaggi, in particolare aumenta la velocità della risposta del sistema alle mutevoli condizioni meteorologiche;
• 2 ° blocco - dispositivo di regolazione adeguato, situato nelle immediate vicinanze della caldaia. Tra di loro, entrambe le unità sono collegate da un filo metallico.

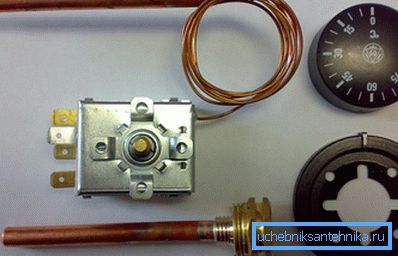

Il principio di funzionamento del dispositivo si basa sul fatto che le caratteristiche elettriche dei conduttori cambiano con una variazione della loro temperatura. L'elemento di lavoro principale del termostato è una termocoppia o un termistore.

Il principio del loro lavoro è in qualche modo diverso:

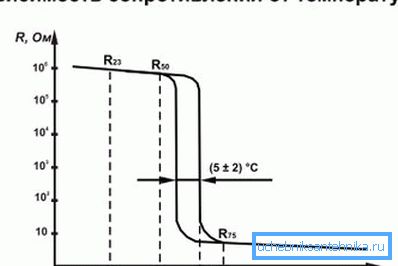

• termostati elettrici di riscaldamento con l'uso di termistori registrano la variazione di resistenza del termistore;

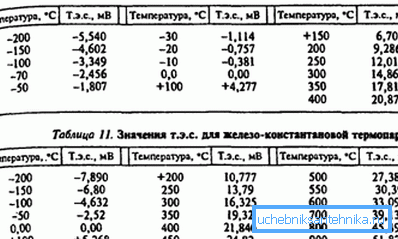

• Esistono dispositivi che utilizzano una termocoppia, ovvero una piastra saldata da 2 metalli diversi. I tipi di metalli sono selezionati in modo tale che una differenza di potenziale sufficientemente elevata si presenti alla giunzione, con una variazione della temperatura del punto di saldatura, anche la differenza di potenziale cambia.

Questo termostato consente di controllare la temperatura in un ampio intervallo, indipendentemente dalla potenza del sistema di riscaldamento. Può essere utilizzato sia in edilizia privata che in edifici a più piani, una cascata di termistori consente in questo caso di creare un sistema di riscaldamento intelligente.

Esempi di dispositivi che regolano il funzionamento della caldaia

Tali dispositivi variano notevolmente a seconda della complessità del progetto, della possibilità di programmare il comportamento in giorni diversi e in diversi momenti della giornata, nonché della precisione del controllo della temperatura.

Puoi portare diversi modelli in ordine crescente complessità e costi:

• regolatore di riscaldamento ambiente VRT 40 - può essere definito uno dei dispositivi più semplici per la regolazione del funzionamento della caldaia (appartiene alla classe dei regolatori elettrici analogici). La modalità di temperatura viene impostata manualmente e il sensore di temperatura si trova direttamente nella stanza. Oltre a diverse modalità di temperatura, non ci sono impostazioni aggiuntive;

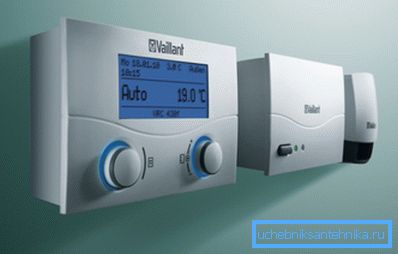

• regolatore di riscaldamento automatico Calormatic 430 - fornisce un ordine di grandezza più opportunità per il controllo della temperatura. Si riferisce ai controller elettronici con logica chiusa (ovvero, è possibile utilizzare solo le modalità di funzionamento fornite dal produttore). Questo dispositivo è circa 13-15 volte più grande del modello VRT 40;

• Vzlyot-RO 2 - tra i dispositivi sul mercato per la regolazione del riscaldamento può essere definito un leader nella flessibilità e precisione della regolazione. Inoltre, l'utente può impostare una modalità di funzionamento arbitraria, poiché questo dispositivo è prodotto con logica aperta, ovvero può essere riprogrammato. È vero, c'è un lato negativo di questo: è improbabile che il consumatore medio desideri armeggiare con le impostazioni fini e il prezzo ti farà riflettere due volte prima di acquistare.

Dispositivi come quest'ultimo nell'elenco sono più spesso utilizzati nell'industria in locali in cui le condizioni di temperatura sono di particolare importanza. Oltre alla semplice regolazione, tali dispositivi consentono di utilizzarli per la raccolta di statistiche e anche per scopi di ricerca, ma i termostati convenzionali per radiatori non sono adatti a tali scopi.

Regolazione del funzionamento delle caldaie a combustibile solido

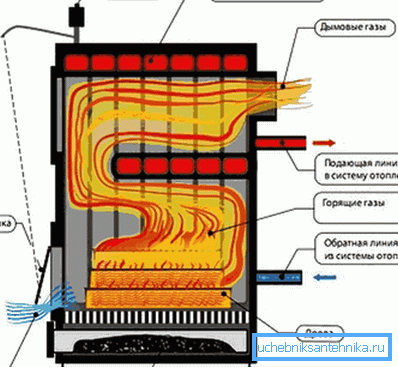

In una caldaia a gas o elettrica, la centralina regola sia la temperatura di riscaldamento dello scambiatore di calore (caldaia elettrica) sia la frequenza e la durata del bruciatore di gas (caldaie a gas). Nel caso delle caldaie a combustibile solido, il processo di combustione del combustibile non può essere interrotto ogni 20-30 minuti e pertanto è necessario un principio diverso per regolare il loro funzionamento.

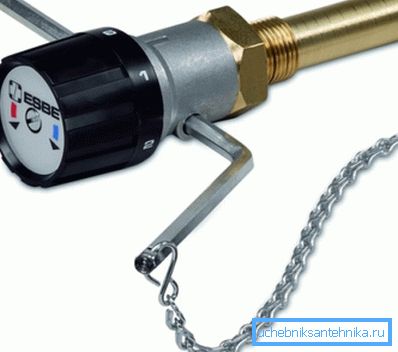

Il tasso di combustione del carburante, e quindi l'intensità della generazione di energia termica dipende dal tasso di combustione del carburante, e questo parametro è direttamente influenzato dalla spinta. Il regolatore di tiraggio per caldaie a combustibile solido cambia il volume di aria fresca che entra nella camera di combustione e regola così il funzionamento della caldaia nel suo complesso.

Durante il funzionamento, tale dispositivo monitora costantemente la temperatura del liquido di raffreddamento (per questo scopo viene utilizzato un manicotto cavo ad immersione) e la variazione effettiva della posizione della valvola della caldaia viene eseguita attraverso una trasmissione meccanica.

Dopo l'installazione, è necessario configurare il regolatore, le istruzioni per configurarlo sono:

• ruotando la manopola per impostare la temperatura desiderata;

Fai attenzione! Se il dispositivo è installato orizzontalmente, è necessario utilizzare una scala rossa, se è verticale - giallo.

• dopo di ciò è necessario inondare la caldaia e portare la temperatura a quella richiesta;
• poi la catena viene messa sulla valvola. È importante che non cali, la riserva massima di rotolamento libero non deve superare 1 mm.

Un tale termostato per il riscaldamento cambierà la dimensione della fessura attraverso cui entra l'aria fresca. Non appena la temperatura supera quella richiesta, il termostato attraverso il sistema di leve solleva leggermente il circuito, e con esso anche lo smorzatore aumenta il flusso d'aria, e quindi il processo di combustione procede più intensamente.

Regolazione del riscaldamento con una pompa di circolazione

In passato venivano utilizzate pompe non regolate, cioè non c'era modo di regolare la corrente del refrigerante attraverso i tubi. Al giorno d'oggi, tali rarità possono essere trovate solo in vecchi edifici, e nella maggior parte dei casi, sono sostituite da pompe di circolazione regolabili.

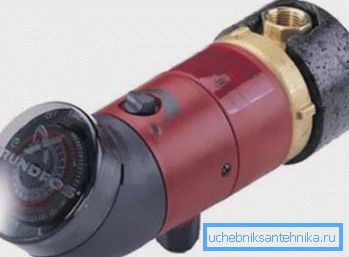

Se un regolatore convenzionale di un radiatore di riscaldamento modifica la corrente di raffreddamento in un radiatore separato, una modifica delle modalità di funzionamento della pompa influisce sull'efficienza dell'intero sistema di riscaldamento nel suo complesso. Ad esempio, di notte la velocità del rotore diminuisce, perché non c'è bisogno di riscaldamento intensivo.

Modelli più complessi consentono di personalizzare la modalità di funzionamento del dispositivo nei giorni della settimana e nell'ora del giorno. Le modalità operative disponibili sono "Party", "Vacation", "Weekend", ecc.

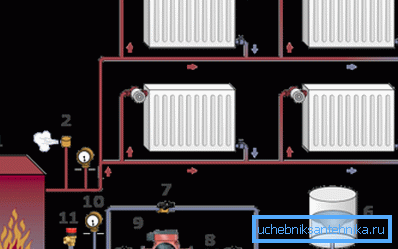

Lo schema del sistema di riscaldamento prevede l'installazione della pompa direttamente davanti alla caldaia nella sezione della tubazione con il refrigerante raffreddato. Se si tenta di installarlo all'uscita della caldaia, l'elevata temperatura del liquido refrigerante ridurrà significativamente la durata della pompa.

Riassumendo

I termosifoni con termostato consentono di creare un sistema di riscaldamento "intelligente" che si adatta ai cambiamenti delle condizioni meteorologiche. Nel frattempo, i regolatori della batteria sono lontani dall'unico modo di regolare il funzionamento del sistema di riscaldamento. Il materiale proposto - un tentativo di riassumere i modi esistenti per regolare il riscaldamento in casa.

Il video mostra un esempio di collegamento del termostato alla caldaia.
