Riempimento dell'impianto di riscaldamento con liquido

Per costruire un sistema di riscaldamento per una casa o un appartamento, sono necessari una caldaia di riscaldamento, radiatori per il riscaldamento e condutture che collegano tutti gli elementi in una rete. Tuttavia, non funzionerà senza un refrigerante, che trasmette l'energia termica generata dalla combustione del carburante all'aria nella stanza. Pertanto, dopo il completamento dell'installazione o dei lavori di riparazione, c'è sempre la domanda su come riempire l'impianto di riscaldamento con acqua o altro liquido adatto. Le istruzioni su questo problema sono elencate di seguito.

La necessità di riempire e scaricare il fluido dall'impianto di riscaldamento

Prima di tutto, considereremo lo scopo del quale il liquido di raffreddamento viene scaricato dall'impianto di riscaldamento.

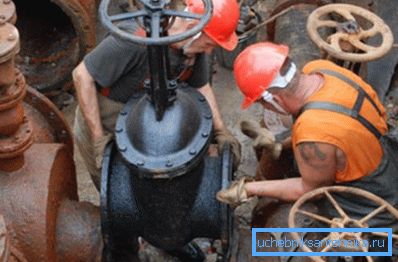

Molto spesso, è necessario rimuovere l'acqua dai tubi per le riparazioni programmate. Questo è particolarmente vero per gli appartamenti collegati a sistemi di riscaldamento centralizzati. In estate, le valvole di intercettazione e controllo, le tubazioni guaste, ecc. Vengono sostituite.

Ma se vivi in ​​una casa privata, non è consigliabile scaricare il liquido di raffreddamento per i seguenti motivi:

1. Quando si versa acqua, è necessario ri-produrre il sistema. Questo evento è lungo e problematico, perché ogni proprietario vuole evitarlo.
2. La mancanza di acqua in alcuni tipi di radiatori (ad esempio l'acciaio) porta a una rapida corrosione. Se si scarica l'acqua dal sistema per l'estate, prepararsi per una sostituzione di emergenza dei radiatori per il riscaldamento della casa.
3. La rimozione annuale del refrigerante richiede l'acquisto di un nuovo. L'antigelo speciale o l'acqua appositamente preparata è piuttosto costosa, quindi porta ad un ingiustificato aumento dei costi operativi per la manutenzione dell'impianto di riscaldamento.

La procedura per versare il liquido nel sistema di riscaldamento

Operazioni preparatorie

Indipendentemente dal fatto che si stia avviando un nuovo sistema di riscaldamento autoassemblato o il riempimento con refrigerante dopo la fine della stagione calda o la riparazione, è imperativo preparare la rete di engineering per il funzionamento.

La procedura è la seguente:

1. Flushing the pipeline. Questa azione è necessaria prima del lancio di un nuovo sistema di riscaldamento. In caso contrario, trucioli, scorie e altri detriti possono danneggiare l'apparecchiatura di riscaldamento e di pompaggio utilizzata. Se la rete climatica è già stata lanciata e gestita con successo, è sufficiente lavare i tubi e le batterie una volta ogni due anni.

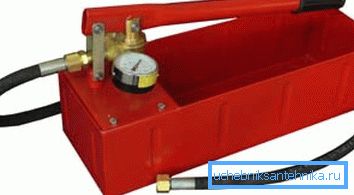

2. Test idraulico Prima di riempire l'impianto di riscaldamento con acqua, è necessario pressurizzarlo. Per fare questo, utilizzare un dispositivo speciale che riempie tubi e radiatori con aria compressa.

È necessario aumentare la pressione fino a quando il suo valore è superiore del 25% rispetto a quello calcolato. Il calo standard di questo indicatore non dovrebbe essere superiore all'1% in 15 minuti di funzionamento.

1. Eliminazione di difetti. Dopo il crimpaggio, è necessario controllare tutte le connessioni per individuare eventuali perdite e correggerle se trovate.

Fai attenzione! Le perdite di tenuta non sono tanto da minimizzare il flusso di liquido refrigerante, quanto piuttosto da impedire la presenza di prese d'aria in tubi e radiatori, che causano inoperosità o bassa efficienza di riscaldamento.

La scelta del tipo di refrigerante

Più spesso, l'acqua viene utilizzata come fluido termovettore. Tuttavia, è possibile utilizzare l'antigelo, che non si congela quando la temperatura ambiente scende sotto lo zero. Ha molti altri vantaggi, ma il suo prezzo è piuttosto alto. Il più delle volte l'antigelo viene utilizzato negli impianti di riscaldamento di piccoli edifici.

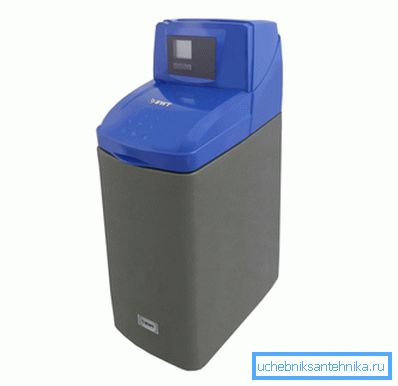

Ricordare che il riempimento del sistema di riscaldamento con acqua richiede una preparazione preliminare. Il liquido deve essere privo di sali e aria disciolta in esso, per i quali possono essere utilizzati prodotti chimici e reagenti disponibili in commercio.

Suggerimento: Si sconsiglia di utilizzare l'acqua del rubinetto come mezzo di riscaldamento dell'impianto di riscaldamento. Contiene una grande quantità di calcio e altri minerali che, depositandosi sui tubi e nelle batterie, alla fine porteranno alla inoperosità del riscaldamento. Anche nell'acqua del rubinetto sciolta una grande quantità di ossigeno, che causa l'aerazione.

Spetta a te utilizzare l'acqua preparata appositamente o l'antigelo per il riempimento. In ogni caso, è necessario calcolare correttamente il volume di fluido necessario per eseguire questa procedura.

Determinazione della quantità di vettore di calore utilizzato

Per conoscere il volume di acqua o antigelo che sarà necessario per riempire l'impianto di riscaldamento, è necessario per scegliere l'attrezzatura giusta per il trattamento dell'acqua della capacità richiesta o per acquistare una certa quantità di liquido speciale in anticipo.

Per eseguire i calcoli è necessario chiarire i seguenti dati:

• il volume di acqua che viene immesso nella caldaia di riscaldamento dell'acqua (OK), una sezione di radiatori installati di riscaldamento (ОR) e il serbatoio di espansione di tipo aperto o chiuso (О) - tutti i dati sono disponibili nella documentazione di accompagnamento per l'apparecchiatura di cui sopra;
• il volume di acqua che viene inserito nei tubi (Da) - per questo è necessario utilizzare una directory di costruzione speciale in cui vengono inserite informazioni simili o calcolare il valore desiderato utilizzando le seguenti formule:

S =? * R2, dove:

• S è l'area della sezione trasversale del tubo;
• ? - costante pari a 3,14159;
• R è il raggio interno del tubo.

Da = S * L, dove:

• Da - il volume richiesto di fluido nel tubo;
• S è l'area della sezione trasversale trovata dalla formula precedente;
• L è la lunghezza di tutte le tubazioni installate.

Il volume totale di acqua è calcolato dalla seguente formula:

Generale = OK + (Op * s) + Ob + Da, dove

ñ - il numero di sezioni installate di radiatori.

Suggerimento: Nonostante il fatto che l'acqua e l'antigelo non siano compressi, è consigliabile acquisire il 10-15% in più di liquido rispetto al volume ricevuto tramite i calcoli. Tale margine coprirà l'errore di calcolo.

Versamento di acqua

Non appena hai terminato il risciacquo, effettuato un test delle tubazioni e fatto scorta di una quantità sufficiente di refrigerante, puoi iniziare a riempire l'impianto di riscaldamento. Ciò aiuterà la pompa vibrante a riempire il sistema di riscaldamento.

Ricorda, questa è la fase più importante dell'installazione della rete climatica, perché tutte le operazioni devono essere eseguite con cura e attenzione.

La procedura consiste in diversi passaggi successivi:

1. Ancora una volta, tutte le articolazioni vengono ispezionate per perdite e depressurizzazione.

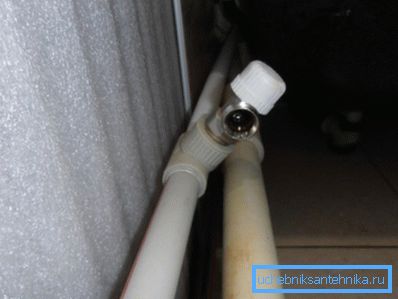

2. Valvole di intercettazione, rimozione del liquido dall'impianto di riscaldamento. Ciò contribuirà ad evitare il flusso di refrigerante improduttivo.

1. Il funzionamento delle valvole dell'aria è controllato. Se la loro performance è debole, è meglio svitare completamente il dispositivo corrispondente (la gru di Mayevsky) e riportarlo al suo posto alla fine del getto. Inoltre, con lo stesso scopo, è possibile aprire la valvola da qualche parte nella parte superiore del sistema, riducendo così il tempo di fuoriuscita dell'aria dai tubi e dalle batterie.
2. Il riempimento dovrebbe iniziare attraverso le valvole più vicine alla caldaia.
3. Mantenere l'acqua o l'antigelo che scorre alla velocità più bassa possibile. Ciò consentirà all'aria residua nei tubi di uscire attraverso le valvole pre-aperte. Altrimenti, la formazione di ingorghi stradali.

1. Poiché i tubi sono riempiti, è necessario chiudere quei rubinetti e valvole attraverso cui il refrigerante inizia a versare. Ecco perché è stato necessario acquistarlo con un certo stock.
2. Il riempimento del sistema può essere effettuato non immediatamente, ma in parti: a partire dal primo piano e terminando con i punti più alti.

Controllo di qualità

Quando si calcola il volume richiesto di refrigerante, è opportuno determinare questa cifra non solo per l'intero sistema, ma anche per le sue singole sezioni. Di conseguenza, è possibile controllare più accuratamente il grado di riempimento dei singoli elementi della rete climatica.

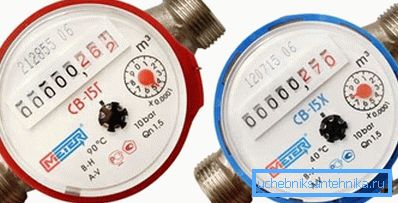

Inoltre, un misuratore di portata del fluido può essere installato sulla porta di ingresso.

Quindi, saprai esattamente quanto è già caduto nei tubi:

• se inferiore al valore calcolato - l'aria si è accumulata nei tubi, è necessario determinare il luogo di formazione della spina ed eliminarla;
• se di più, allora c'è una perdita da qualche parte attraverso una connessione allentata o un rubinetto aperto.

Avvio del sistema di riscaldamento

Rimozione dei residui d'aria

Dopo aver riempito completamente l'impianto di riscaldamento, è possibile procedere alla sua messa in servizio. Tuttavia, prima di questo è necessario rimuovere l'aria residua da tutte le apparecchiature installate.

Questo è fatto come segue:

1. L'aria viene rimossa dal tubo principale della caldaia. Per questo viene utilizzata una valvola dell'aria installata sull'impianto di riscaldamento.
2. Se il sistema ha una pompa per la circolazione forzata dell'acqua, è anche necessario liberare l'aria da essa. A tale scopo, nella sua parte anteriore viene utilizzata una valvola dell'aria.

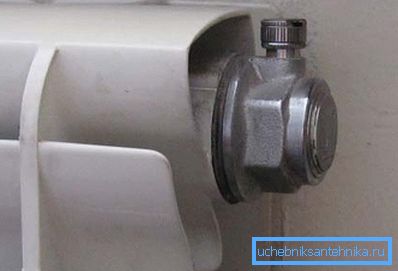

3. La fase successiva è la rimozione delle prese d'aria dai radiatori. Questo deve essere fatto con ogni batteria installata, iniziando dal primo piano e terminando con quella più in alto. Questo è fatto semplicemente: con la chiave di Mayevsky o con un cacciavite, è necessario svitare il rubinetto di Mayevsky e tenerlo premuto fino a quando un rivolo d'acqua non fuoriesce dal foro.

1. Controlla la linea di ritorno. A tale scopo vengono utilizzate anche le valvole installate in alcune sezioni del tubo. La valvola sul ponticello tra i tubi di alimentazione e di scarico deve essere chiusa.
2. Dopo aver terminato il lavoro sul recupero, lasciare riposare il sistema per circa 2 ore, quindi avviare la caldaia.

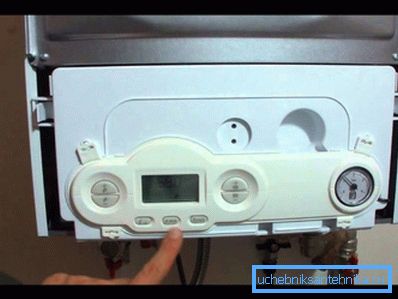

Accendi la caldaia

Prima di accendere il riscaldatore, è necessario avviare le pompe che fanno circolare il liquido. Dovrebbero lavorare un paio d'ore. La pressione del liquido dovrebbe essere di circa 2 atmosfere.

Suggerimento: Utilizzare questa volta per ispezionare di nuovo il sistema per rilevare eventuali perdite. Se appaiono, la pompa deve essere fermata, i giunti devono essere sigillati e l'acqua deve essere riempita di nuovo.

Tutti i lavori sul varo dovrebbero essere eseguiti a una temperatura positiva nei locali. In caso contrario, il ghiaccio potrebbe formare e danneggiare tubi, pompe e radiatori.

conclusione

Il riempimento del fluido termovettore è una fase cruciale nella messa in servizio dell'impianto di riscaldamento. Dalla correttezza di tutto il lavoro dipende da quanto efficientemente ed economicamente funzionerà. Puoi saperne di più su questo nel video qui sotto.
