Rifornimento idrico di riscaldamento: rete fognaria:

Quali sono le modalità di collegamento dei tubi quando vengono installati i liquami, l'acqua e il riscaldamento? Quali sono i modi per collegare vari dispositivi idraulici e di riscaldamento? Scopriamolo.

connessioni

rete fognaria

Il drenaggio per gravità può essere raccolto e sigillato in due modi:

1. Goffratura delle prese di tubi in ghisa. La cavità tra la campana e la sezione cilindrica del tubo inserito in essa viene riempita con fibra organica con impregnazione di resina o bitume (cabolo), compattata con coniatura, dopo di che la presa viene sigillata con malta cementizia o zolfo fuso.

Utile: in quest'ultimo caso, il composto viene smontato dopo il riscaldamento con torcia, asciugacapelli o fiamma ossidrica. Questo lavoro viene eseguito rigorosamente a mano in una stanza ventilata e in un respiratore o maschera antigas. L'istruzione è collegata alla causticità dei fumi di zolfo: sono abbastanza capaci di provocare una completa paralisi respiratoria.

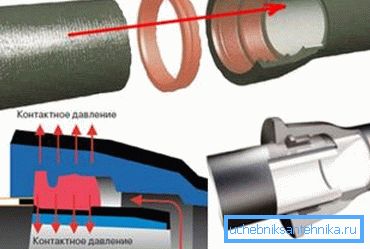

1. Connessioni svasate con o-ring in gomma. Vengono inoltre forniti i componenti necessari per le svolte o la ramificazione della rete (moda). Sigilli ad anello usano:
2. Tubi di ghisa grigia.
3. Tubi di VChSHG (da ghisa nodulare ad alta resistenza, diversa dal grigio per alta duttilità e resistenza all'impatto).

• Prodotti realizzati in PVC e polipropilene.

Fornitura di acqua fredda

Esclusivamente per CWS, vengono utilizzati materiali che differiscono nella loro bassa resistenza al calore: polietilene e polivinilcloruro. Come sono montati?

Riscaldamento e acqua calda

Il riscaldamento e l'approvvigionamento idrico con una temperatura di lavoro fino a 95 ° C possono essere installati nei seguenti modi e materiali:

• Tubi d'acciaio neri - usando gas, saldatura elettrica o connessioni filettate. I filetti sono sigillati con lino sanitario (preferibilmente con vernice o vernice, che lo proteggerà dalla bruciatura) o con materiali polimerici - nastro FUM o filo polimerico con silicone.

• Zincato - solo sui fili. La saldatura brucia un rivestimento di zinco, lasciando l'acciaio senza protezione dalla corrosione.
• Raccordi in polietilene reticolato, che sono un soffocamento comune: una spina di pesce con un manicotto di fissaggio. Il tubo è allungato da uno strumento speciale - un espansore, dopo di che viene messo sul raccordo; l'effetto della memoria molecolare consente di comprimere in modo affidabile il fitting dopo pochi secondi.

Curiosamente: il prezzo dello strumento sta ostacolando la diffusione del materiale. Sono almeno 10.000 rubli per i modelli entry-level.

• Metallo-plastica - raccordi a compressione con un anello spezzato e un dado a risvolto, così come raccordi a pressare, in cui l'estremità del tubo è aggraffato sul raccordo con un manicotto inossidabile usando pinze manuali o elettriche.

• Polipropilene. Come il polietilene, è collegato con la saldatura a bassa temperatura, ma non con la saldatura di estremità, ma con l'aiuto di raccordi. Insieme a loro sono utilizzati raccordi a pressione, fortemente simile a compressione, ma dotati di una clip a molla per evitare lo smontaggio accidentale della connessione.
• Acciaio inossidabile ondulato. Utilizza i raccordi a compressione più semplici con guarnizioni in silicone per alte temperature.

Nota: abbiamo elencato solo i materiali più popolari per il riscaldamento e l'approvvigionamento idrico. Non tocchiamo costosi esotici come il rame - semplicemente perché le sue proprietà operative non conferiscono al materiale vantaggi particolari rispetto allo stesso acciaio inossidabile ad un costo maggiore.

Collegamento di dispositivi idraulici e di riscaldamento

Quali sono le modalità di approvvigionamento idrico del riscaldamento dell'acqua e delle acque reflue?

rete fognaria

Per collegare gli impianti idraulici al sistema di scarico, vengono utilizzati i polsini in gomma che impediscono non solo perdite alle prese, ma anche odori.

Tuttavia: i tubi corrugati di lavelli e lavelli non richiedono adattatori e sono strettamente collegati a fogne con un diametro di 50 mm.

rubinetti

Ci sono solo quattro modi per collegare i mixer:

1. Sui tubi rigidi per il montaggio a parete, vengono utilizzati i soliti angoli.
2. I rivestimenti flessibili sono obbligati a utilizzare prese dell'acqua con fissaggio sulla parete principale.
3. I miscelatori di installazione a bordo sono più spesso collegati a tubi con tubi flessibili con dadi svasati.
4. Alcuni prodotti obsoleti dell'installazione a bordo con tee (spina a spina di pesce) possono essere collegati all'eyeliner tramite collegamenti sui fili; tuttavia, viene sempre più utilizzato un tubo ondulato flessibile inossidabile.

Ciotole per WC

Qui la scelta delle opzioni è ancora meno.

• Molto spesso, la valvola di riempimento del serbatoio è collegata al rivestimento mediante un tubo flessibile con dadi svasati.

• Per il collegamento di serbatoi montati a livello, è comune l'uso di rivestimenti rigidi di qualsiasi tipo che si collegano alla valvola con un angolo o un giunto.

Radiatori, convettori

I dispositivi di riscaldamento possono essere collegati alle linee di alimentazione:

1. Tramite i tappi o gli adattatori del radiatore (ad esempio, la maggior parte dei radiatori in alluminio e bimetallici ha filetti DU25, che, con il diametro standard del rivestimento in acciaio DU20, richiede l'uso di un adattatore tradizionale). Sughero o adattatore sono guidati al radiatore lungo il filo lungo; riavvolgere il controdado serrato.
2. In condizioni ristrette o quando si collega il liner alla filettatura sinistra, vengono spesso utilizzate le donne americane: raccordi a innesto rapido con dadi e guarnizioni in gomma.

conclusione

Speriamo che la nostra recensione in miniatura abbia permesso al lettore di soddisfare la sua curiosità. Come potete vedere, negli ultimi anni non ci sono stati particolari esotici sul mercato - tutto per l'approvvigionamento idrico e il riscaldamento possono ancora essere acquistati in qualsiasi negozio. Come sempre, ulteriori informazioni utili saranno offerte dal video allegato. Buona fortuna!
