Riscaldamento a pavimento: crea comfort e sbarazzi di

Spesso per il riscaldamento di singole abitazioni viene utilizzato un sistema di riscaldamento ad acqua con caldaia e radiatori. Ci sono molti inconvenienti a tale schema, ma il principale è la necessità di installare batterie grandi e non sempre esteticamente appariscenti, che rovinano l'aspetto della stanza. Ecco perché il riscaldamento di una casa di campagna con pavimenti caldi diventa sempre più diffuso.

Le caratteristiche del design di questo tipo di sistemi climatici saranno discusse di seguito.

Scegliere un sistema di riscaldamento

Radiatori o pavimento caldo

Prima di ogni proprietario terriero che vuole costruire la propria casa, prima o poi c'è una domanda sulla scelta di un tipo di attrezzatura per il clima. Le opzioni più comuni sono il riscaldamento del radiatore e il riscaldamento a pavimento.

È necessario dare la preferenza a questo o quel sistema nella fase in cui si sta sviluppando il progetto di riscaldamento di una casa privata.

Per facilitare la tua decisione, elencaci le caratteristiche di entrambi i sistemi:

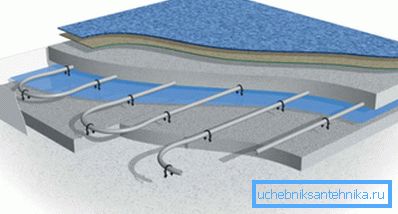

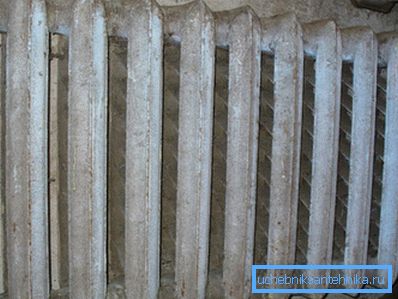

• le sezioni ingombranti dei radiatori non si adattano quasi mai al design della stanza, mentre i tubi posti sotto il pavimento saranno completamente invisibili;

• i radiatori di riscaldamento dissipano il calore in tutte le direzioni, con conseguenti perdite significative attraverso le pareti e il pavimento riscalda esclusivamente l'aria nella stanza;
• per ottenere comfort nella stanza, i radiatori richiedono il riscaldamento dell'aria a una temperatura di 20-22 gradi Celsius, e un sistema con un pavimento caldo crea comfort anche a 18-19;
• i radiatori di riscaldamento (eccetto quelli in ghisa) hanno una bassa inerzia: si riscaldano rapidamente e si raffreddano, mentre i pavimenti caldi richiedono tempo per riscaldare la stanza, ma dopo che l'alimentazione del refrigerante si è fermata, la temperatura della stanza rimane elevata per un periodo di tempo più lungo;
• Il costo di funzionamento del riscaldamento del radiatore è superiore al costo di mantenimento di un pavimento riscaldato.

Fai attenzione! Riscaldamento dell'acqua - riscaldamento a pavimento o radiatori - richiede una caldaia di riscaldamento. Il tipo e la potenza dipendono dallo schema di riscaldamento utilizzato. Pertanto, scegliere con molta attenzione, perché cambiare qualcosa in seguito sarà impossibile o molto costoso.

Il design di qualsiasi sistema di riscaldamento: un pavimento caldo e radiatori, richiede investimenti finanziari significativi. Tuttavia, nel primo caso, la quantità di denaro spesa sarà molto più grande. Questo fattore limita l'ampia distribuzione del tipo descritto di reti di riscaldamento.

Va notato che il manuale di installazione per i sistemi di climatizzazione consente di combinare un riscaldamento a pavimento e il riscaldamento del radiatore. La cosa principale è avere sufficiente capacità della caldaia e organizzare la corretta circolazione del liquido di raffreddamento (se usato).

Elettricità o acqua

Quindi, hai deciso di riscaldare la casa con pavimenti termoisolanti, ma non con radiatori. Successivamente è necessario fare una scelta a favore di una particolare fonte di energia. Qui ci sono due opzioni: usare elettricità o tubi attraverso i quali circola acqua, riscaldata dalla caldaia.

Considera i vantaggi e gli svantaggi di ogni schema:

1. Quando si utilizza l'elettricità, l'altezza del massetto in calcestruzzo può variare da 3 a 6 cm, se si montano i tubi, quindi, per ovvi motivi, lo spessore aumenta fino a 15 cm.
2. L'elettricità come vettore energetico costa più del gas o del combustibile solido, quindi se si desidera utilizzare un pavimento riscaldato come riscaldamento principale, è meglio usare l'acqua, altrimenti il ​​costo delle utility sarà troppo alto.

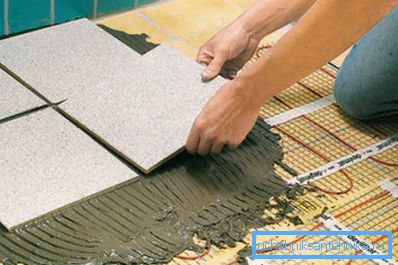

Suggerimento: In appositi magazzini specializzati sono disponibili per la vendita speciali tappetini termici che offrono un elevato trasferimento di calore e un'efficienza energetica. Tuttavia, si consiglia di montarli solo in stanze piccole.

1. La costruzione di pavimenti riscaldati ad acqua è più costosa di quella elettrica. Tuttavia, recuperi ripetutamente i costi durante il funzionamento. Inoltre, l'uso di una caldaia a gas oa combustibile solido per il riscaldamento invece di uno elettrico allevierà la linea elettrica, e questo è molto importante per le zone rurali.

disegno

Il sistema ha riscaldamento a pavimento e riscaldamento utilizzando radiatori differiscono in modo significativo l'uno dall'altro. Le batterie installate in modo errato o inserite in modo errato possono essere modificate in qualsiasi momento e la riparazione del riscaldamento a pavimento richiede l'apertura del pavimento decorativo e la distruzione del massetto in calcestruzzo.

Pertanto, la progettazione di un sistema di riscaldamento che utilizza il riscaldamento a pavimento deve essere affrontata con molta attenzione, tenendo conto di tutti gli esistenti SNiP, DBN, GOST e così via.

Il progetto correttamente elaborato consente di determinare con precisione:

• quanti materiali (tubi, raccordi) sono necessari per creare una rete climatica;
• Quale numero di componenti aggiuntivi (pompe di circolazione per riscaldamento, stampi collettore, valvole di intercettazione) saranno necessari durante il lavoro.

Per lo sviluppo del progetto saranno necessarie le seguenti informazioni:

• l'area della stanza, l'altezza dei soffitti e la forma geometrica della stanza;
• il valore della temperatura ottimale che deve essere raggiunta dal sistema climatico;
• altre caratteristiche importanti.

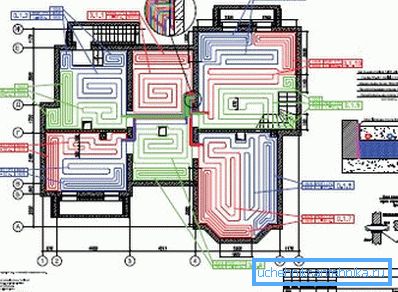

Assicurati di redigere uno schema su cui sono indicati:

• punti di installazione per armadi collettori;
• disposizione dei singoli circuiti di riscaldamento;
• posizioni dei giunti di dilatazione e così via.

Suggerimento: Il calcolo e la stesura di uno schizzo possono essere eseguiti in modo indipendente, ma è preferibile utilizzare un software speciale per questo scopo. Il computer terrà in modo più accurato tutte le sfumature e le caratteristiche, oltre a consentire di evitare la maggior parte degli errori nella progettazione.

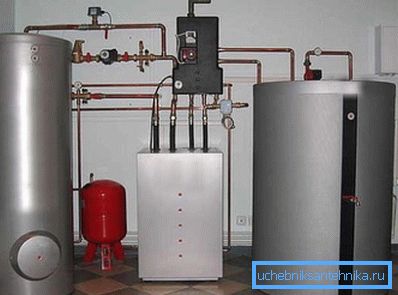

È necessario prestare particolare attenzione alla capacità termica dell'apparecchiatura installata. Dovrebbe essere sufficiente per aumentare la temperatura nelle stanze al livello di 20-25 gradi Celsius. Ciò consentirà di compensare la perdita di calore attraverso i vari elementi strutturali dell'edificio.

Ricorda che se scegli il riscaldamento a pavimento elettrico, non possono essere posizionati sotto i mobili, quindi è necessario pensare in anticipo all'installazione di armadi, divani, letti e così via. Ecco perché, a proposito, lo schema di riscaldamento dell'acqua è più comune.

Progettare un pavimento caldo

formazione

Ora parleremo più dettagliatamente su come organizzare autonomamente il riscaldamento di una casa privata con pavimenti riscaldati.

È necessario iniziare dalla fase preparatoria del lavoro, che consiste nelle seguenti azioni:

1. Il terreno è in preparazione. La differenza di altezza consentita sul pavimento non deve essere superiore a 5 mm. Altrimenti, dovrebbero essere utilizzate miscele autolivellanti per eliminare le asperità. Naturalmente, la superficie deve essere ripulita da macerie, detriti e polvere.

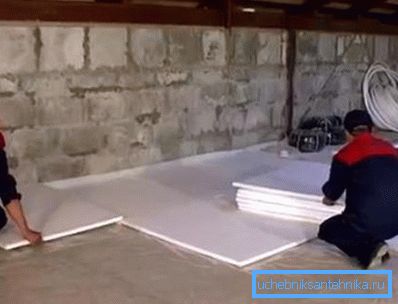

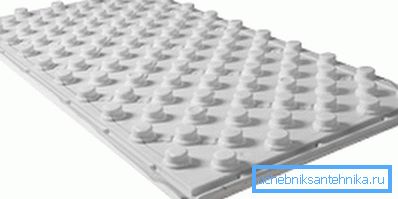

2. Un materiale con un basso coefficiente di conduttività termica viene posato su un pavimento uniforme e ruvido.. Lo spessore deve essere di almeno 3 cm. Si consiglia di utilizzare tappetini speciali per il riscaldamento a pavimento con pettini già fissi per contenere tubi di metallo-plastica.

1. Il sistema di riscaldamento selezionato - un pavimento caldo con un trasportatore di calore liquido - richiede la presenza obbligatoria di uno speciale nastro di smorzamento. Va posato all'incrocio tra la base ruvida e le pareti in modo che si trovi sopra lo strato isolante e il massetto.
2. Lo strato di refrigerante è coperto da un film con una superficie riflettente il calore. Quindi una rete di rinforzo è posizionata sopra, su cui i tubi vengono fissati con l'aiuto di clip di plastica. Le sezioni delle tubazioni che toccano i giunti di dilatazione dovrebbero essere ulteriormente protette con pezzi di corrugazioni di plastica.

Fai attenzione! Se si è utilizzato materiale specializzato con staffe pre-fissate per l'isolamento termico, è necessario fissare i tubi con il loro aiuto.

montaggio

Quando si installano i tubi, è necessario decidere in che modo il refrigerante verrà loro fornito. C'è uno schema di riscaldamento a pavimento attraverso il circuito di riscaldamento o nella forma di un tubo di alimentazione separato e collettori di distribuzione. Quest'ultimo tipo è preferibile in quanto consente di controllare più accuratamente la temperatura in stanze diverse e di ridurre il carico sul calore e sulle apparecchiature elettriche.

Se la casa in costruzione ha diversi piani, i collettori dovrebbero essere montati su ciascuno di essi.

Per questo, è meglio dotare un cabinet speciale in cui verrà inserito quanto segue:

• pettini di distribuzione del refrigerante;
• i dispositivi di bloccaggio che stanno accendendo e spegnendo l'alimentazione del liquido;
• pompe di circolazione che assicurano il flusso di acqua o antigelo;
• apparecchiature di controllo e controllo.

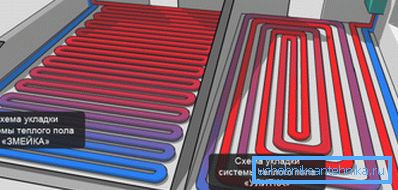

Un anello di tubi che riscalda il pavimento può essere posizionato secondo due schemi comuni:

1. Snake.
2. Spirale.

Preferibile secondo tipo di installazione. In questo caso, le perdite di calore dai tubi posti più vicino alla parete esterna dell'edificio sono significativamente ridotte. Per un riscaldamento più uniforme del rivestimento del pavimento è necessario scegliere il passo corretto per posizionare gli anelli.

In media, 1 quadrato. metri di spazio richiede circa 5 metri di tubi. Ricorda che la lunghezza totale di un loop non deve superare i 90 m. Se devi riscaldare stanze grandi, devi collegare diverse spirali o "serpenti" indipendenti.

Test di pressione

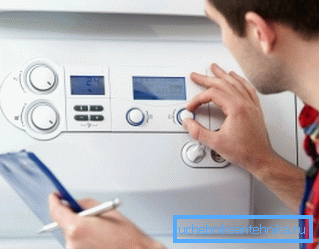

Al termine dell'installazione, collegamento di collettori, apparecchiature elettriche, condutture di alimentazione e scarico, il sistema deve essere piegato. Questa procedura consente di verificare nuovamente la forza e la tenuta di tutte le connessioni e parti.

Per fare questo, è necessario mettere il termosifone nei tubi sotto pressione, che è leggermente superiore allo standard. In questa modalità, il sistema di riscaldamento a pavimento e riscaldamento con radiatori (se presente) deve funzionare per 24 ore.

È possibile procedere alla fase successiva del lavoro solo dopo l'eliminazione di tutte le carenze e le perdite identificate.

Calcestruzzo versato

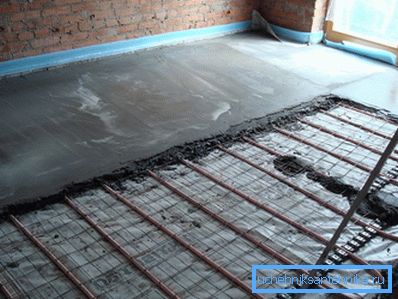

Alla fine del test, i tubi installati vengono versati con una miscela di calcestruzzo, a cui viene aggiunto un plastificante, che aumenta la plasticità del massetto. Il lavoro deve essere fatto nel momento in cui i tubi non si sono raffreddati, altrimenti dopo l'accensione del riscaldamento, le parti in espansione porteranno alla comparsa di fessurazioni nel sottofondo.

Fai attenzione! L'impianto di riscaldamento deve essere acceso, tubi riscaldati e quindi, prima di versare il calcestruzzo, spegnere.

Non appena il calcestruzzo ha cominciato a regolare, la caldaia è stata riattivata e il refrigerante è stato lasciato entrare nei tubi, aumentando gradualmente la temperatura. Questa operazione dovrebbe continuare per tre giorni, fino a quando il massetto non acquisirà forza.

conclusione

Il riscaldamento a pavimento è un ottimo modo per riscaldare gli ambienti, perché oltre a un riscaldamento più uniforme dell'aria, consente di eliminare i radiatori dall'aspetto poco attraente. Tuttavia, questo non è l'unico modo per l'installazione nascosta delle reti climatiche.

Puoi saperne di più su questo dal video pubblicato in questo articolo.
