Riscaldamento a vapore: lo schema, i materiali utilizzati e

Solitamente l'acqua calda viene utilizzata come trasportatore di calore negli impianti di riscaldamento residenziale, ma a volte viene sostituita con vapore. Lo schema del riscaldamento a vapore è in qualche modo diverso dalla soluzione tradizionale, perché si dovrebbe prestare molta attenzione alla sua analisi. Solo conoscendo tutte le sfumature, puoi creare un progetto efficace e implementarlo correttamente.

Analizzando il design

Funzionalità del sistema

Di per sé, il riscaldamento a vapore è piuttosto semplice:

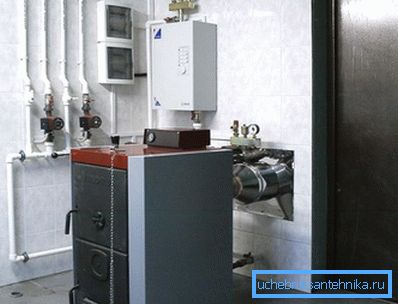

• La caldaia funge da scaldabagno. (elettrico, gas o combustibile solido). In alcuni casi è possibile costruire un sistema utilizzando una fornace, ma in seguito deve essere modernizzato di conseguenza.
• Nel riscaldatore, l'acqua viene portata ad ebollizione, formando un grande volume di vapore che è sotto pressione considerevole..

Fai attenzione! I più comuni sono i sistemi a bassa pressione progettati per 100-150 kg / m.². Anche nelle case private può essere utilizzato il riscaldamento a vapore sottovuoto (fino a 100 kg / m²), e nell'industria a volte usano strutture in grado di resistere a più di 600 kg / m².

• Il vapore entra nelle condutture attraverso le quali penetra nei radiatori installati nei locali. Qui c'è una ridistribuzione del calore: i tubi gradualmente si raffreddano, riscaldando l'aria circostante.
• Dopo il raffreddamento al di sotto di un certo livello, l'acqua viene raccolta sotto forma di condensa e restituita alla caldaia..
• Separatamente, vale la pena notare che l'aria spostata dal sistema dal vapore viene scaricata all'esterno attraverso un tubo di scarico speciale..

A seconda del metodo di restituzione della condensa alla caldaia, ci sono:

• Sistemi di riscaldamento del tipo chiuso. In questo caso, l'acqua refrigerata entra nella caldaia direttamente attraverso i tubi.

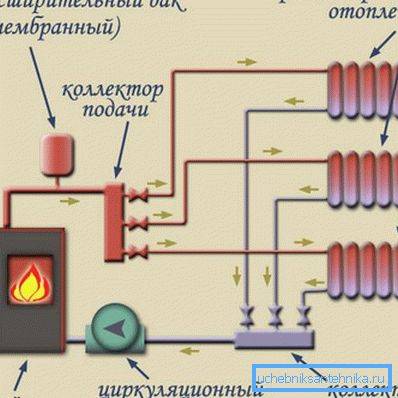

• Sistemi di tipo aperto. La condensa si accumula inizialmente in un serbatoio separato e quindi viene pompata nella capacità di lavoro dello scaldacqua.

Pro e contro

Questo metodo di riscaldamento presenta diversi vantaggi:

• La stanza si riscalda abbastanza rapidamente a causa del passaggio di vapore ad alta temperatura attraverso radiatori e tubi.
• Il sistema ha dimensioni abbastanza compatte.
• Non vi è alcun rischio di congelamento del refrigerante nei tubi, che nel caso del riscaldamento dell'acqua spesso porta a una raffica.
• Il costo dei materiali necessari per la sistemazione è relativamente piccolo.

D'altra parte, il riscaldamento a vapore non è privo di svantaggi:

• In primo luogo, le condotte si consumano abbastanza rapidamente sotto alta pressione, perché devono essere riparate e sostituite più spesso.

Fai attenzione! La manutenzione preventiva di tutte le connessioni deve essere eseguita regolarmente. Questa è una domanda non solo per il tuo comfort, ma anche per la tua sicurezza.

• In secondo luogo, il forte riscaldamento del liquido di raffreddamento rende difficile il controllo preciso della temperatura attraverso i sistemi di controllo del clima.
• In terzo luogo, i tubi durante il passaggio del vapore emettono un suono piuttosto forte. Dopo un po ', naturalmente, smetterete di notarlo, ma nelle prime settimane questo rumore può essere spiacevole.

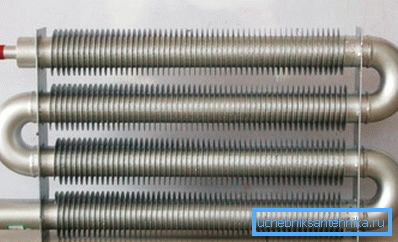

• Infine, i tubi molto caldi dovrebbero essere posizionati in modo tale da minimizzare il rischio di contatto con essi. Tuttavia, le ustioni dovute al contatto accidentale con il metallo riscaldato saranno comunque inevitabili.

Raccomandazioni di installazione

Selezione elemento

Se si prevede di eseguire la sistemazione dell'impianto di riscaldamento a vapore con le proprie mani, è necessario selezionare tutti i componenti del sistema con molta attenzione.

Attiriamo l'attenzione sui seguenti punti:

• La caldaia a vapore è un elemento chiave che determina in gran parte le prestazioni di tutti i dispositivi installati. Per il nostro scopo, è più adatto un modello a doppio circuito alimentato a gas o elettricità. La limitazione ottimale della temperatura del vapore per una casa privata è 130 ⁰S.

Fai attenzione! Per garantire il riscaldamento costante dell'acqua nel serbatoio, è possibile acquistare anche un dispositivo a combustibile solido con caricamento automatico di pellet da un bunker speciale.

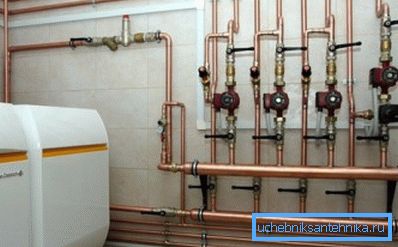

• Tubi per il collegamento di tutte le parti usando acciaio o rame. La seconda opzione è preferibile perché il rame non è suscettibile alla corrosione, ma in questo caso il costo del progetto aumenterà in modo significativo.

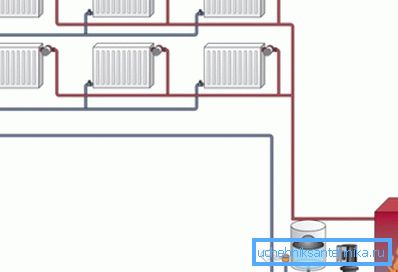

• È possibile gettare nel progetto sia un tubo, sia lo schema a due tubi di posa delle comunicazioni. Una disposizione a tubo singolo è più economica, tuttavia è meglio fornire una tubazione separata per il drenaggio della condensa. Quindi abbasseremo il livello di rumore nel sistema e sarà più facile regolare il flusso di calore.
• Per quanto riguarda le batterie, i radiatori in ghisa della configurazione classica oi dispositivi in ​​pannelli di acciaio sono perfetti per il nostro scopo.

• Per ogni circuito di riscaldamento, acquisiamo una valvola di scarico, che regola automaticamente la pressione nel sistema.

Sfumature di montaggio

I lavori sulla disposizione iniziano con l'installazione della caldaia.

L'istruzione consiglia di agire come segue:

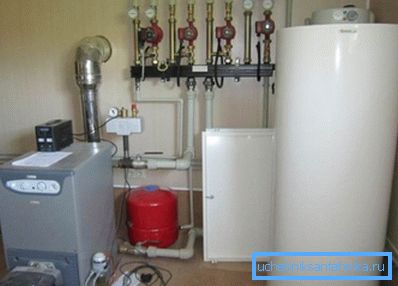

• Lo scaldabagno è meglio installato nel seminterrato o nella stanza sotterranea - così il vapore riscaldato salirà attraverso i tubi a causa delle forze naturali. Allo stesso tempo, la condensa ritorna al serbatoio per gravità.

• Il locale per l'installazione della caldaia è privo di materiale combustibile. Versiamo una fondazione monolitica separata sotto la caldaia stessa, progettata per impedire il suo spostamento durante il funzionamento.
• All'uscita della caldaia deve essere montata la valvola vapore, che viene utilizzata per regolare il flusso di vapore.
• Sopra la caldaia si trova solitamente un serbatoio di espansione a membrana. La sua funzione principale è l'equalizzazione della pressione nel sistema.
• Avendo stabilito un rame, iniziamo a posare tubi. Li sistemiamo sulle strutture di supporto con l'aiuto di parentesi.

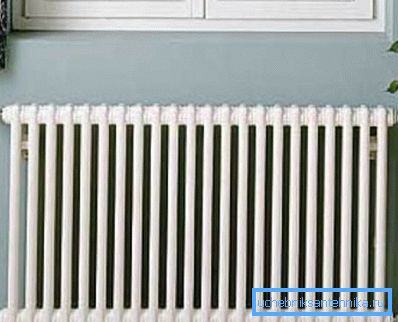

• Sulle pareti nei luoghi selezionati installiamo batterie di riscaldamento. Ogni radiatore può essere dotato di due rubinetti, consentendo, se necessario, di spegnere la batteria dal sistema, regolando così il grado di riscaldamento dell'aria nella stanza.
• Sigillare accuratamente tutte le connessioni, poiché la tensione di vapore nei tubi sarà piuttosto elevata.
• Installare le valvole di scarico responsabili dello scarico di aria in eccesso.

Fai attenzione! Se si utilizza un circuito aperto, è necessario attivare la pompa per trasferire la condensa esaurita dal serbatoio alla caldaia.

• Connettiamo la caldaia alla tubazione, la riempiamo di acqua ed eseguiamo una corsa di prova. Durante i test, monitoriamo le letture del manometro, che registra il livello di pressione, e monitoriamo anche l'aspetto delle perdite alle articolazioni.

conclusione

Gli schemi di riscaldamento a vapore sopra descritti (con uno o due circuiti, con ciclo aperto o chiuso) dimostrano la massima efficienza in case private e cottage.

Questo progetto può essere implementato in modo indipendente, ma se non si ha esperienza nello svolgimento di lavori di ingegneria del calore, è meglio coinvolgere i professionisti nella soluzione del problema, almeno in fase di progettazione. E nelle sfumature dello svolgimento delle singole operazioni, il video fornito nell'articolo aiuterà a capire.
