Riscaldamento caminetti schema di riscaldamento varietà di

Alcuni proprietari di case di campagna invece di una caldaia utilitaria e non molto estetica, riscaldando il refrigerante, preferiscono metodi alternativi di riscaldamento. La crescente popolarità è guadagnata da un camino per il riscaldamento della casa.

Oltre al comfort creato da una fiamma aperta, questi dispositivi possono riscaldare in modo abbastanza efficace l'aria per il sistema di canali o l'acqua per i radiatori. Di seguito vengono fornite le istruzioni per organizzare una tale rete climatica.

Schema di riscaldamento generale

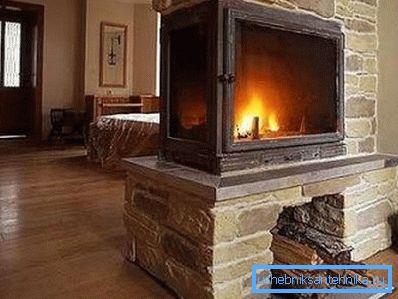

Nonostante l'enorme numero di diverse attrezzature climatiche, i caminetti per il riscaldamento domestico non perdono la loro popolarità. Inoltre, grazie a miglioramenti tecnici, un tale design è diventato non solo un elemento esclusivo del design della stanza, ma anche un modo efficace per riscaldare tutti i locali di un'abitazione.

Il termocamino può aumentare la temperatura dell'aria non solo nella stanza in cui è installato, ma anche nei vicini (anche se la casa ha un attico o un secondo piano).

Per risolvere questo problema, utilizzare le unità che consentono di organizzare:

• riscaldamento ad aria - l'aria riscaldata attraverso condotti d'aria appositamente attrezzati entra in altre stanze;
• riscaldamento dell'acqua - Aprire il fuoco riscalda il liquido di raffreddamento in uno speciale serbatoio o serpentina, dopo di che il liquido viene trasportato attraverso i tubi ai radiatori del riscaldamento (come nel classico schema di riscaldamento).

Fai attenzione! Se si prevede di installare una stufa nella parte superiore del camino, può anche essere utilizzato per cucinare. Non dimenticare in questo caso di occuparsi della ventilazione di alta qualità, altrimenti l'odore del pesce fritto o della carne si diffonderà in tutta la casa.

Soffermiamoci su maggiori dettagli su quali caminetti per il riscaldamento sono attualmente utilizzati.

Varietà di dispositivi

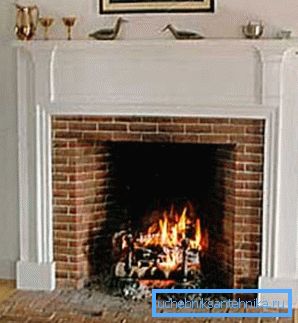

Con focolare aperto

Discutendo di riscaldamento e caminetti, è consigliabile iniziare con le opzioni classiche - progetti con un focolare aperto. Sono stati a lungo una fonte di calore, ma ora la mancanza di una tale soluzione è ovvia: il dispositivo non sarà in grado di riscaldare nemmeno un'area media della stanza, per non parlare dei vicini.

Ciò è dovuto all'efficienza estremamente bassa. Organizzando il riscaldamento domestico tramite un camino con un focolare aperto, si dovrebbe essere preparati al fatto che oltre l'80% dell'energia termica evapora nel camino e solo il 20% viene utilizzato per il riscaldamento.

Inoltre, il mantenimento di una fiamma in caminetti aperti richiederà il doppio del combustibile (il prezzo è abbastanza alto) rispetto a riscaldatori con focolare chiuso. Anche nella stanza in cui è installata l'unità, è necessario garantire il flusso della quantità di aria fresca necessaria, che è coinvolta nel processo di combustione.

Non dimenticare le regole della sicurezza antincendio.

Le istruzioni rilevanti sono le seguenti:

1. Non è possibile lasciare la fiamma eccezionale nella fornace per un lungo periodo (di notte o durante l'assenza dei proprietari nella casa).
2. Il pavimento vicino al dispositivo di riscaldamento deve essere coperto con un materiale non combustibile (specialmente se vengono utilizzati caminetti a legna per il riscaldamento, di cui le ceneri possono bruciarsi se maneggiate incautamente).

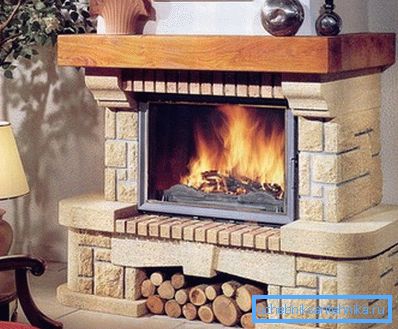

Con focolare chiuso

Tali caminetti per il riscaldamento domestico hanno alcuni vantaggi:

1. Alta efficienza. Più di tre quarti dell'energia termica generata dalla combustione del carburante viene utilizzata in modo efficace.
2. Può essere utilizzato come fonte di calore aggiuntiva o di riserva in casa.
3. Le camere del forno sono realizzate in materiale ad alta resistenza con elevata inerzia termica. Resistono perfettamente alle forti oscillazioni di temperatura, resistono alla corrosione e riscaldano costantemente la stanza dopo la fine del processo di combustione del legno.
4. All'esterno, la camera di combustione è protetta da un vetro resistente al calore che resiste a temperature fino a + 800 gradi Celsius. È montato in modo che sia conveniente caricare il combustibile nel camino.

Fai attenzione! Il riscaldamento del caminetto a casa dovrebbe prevedere la produzione di circa 1 kW di potenza termica per 4 m 2 di spazio. Inoltre, l'area della stanza in cui è installato il riscaldatore deve essere di almeno 45 m 2.

Considerando che l'ossigeno è necessario per mantenere l'incendio, è necessario dotare la ventilazione produttiva nella stanza. Il volume di afflusso è calcolato come segue: per generare 1 kW di calore, sono necessari 10 m3 di aria

Cioè, se il focolare genera 5 kW di calore, il condotto con un ventilatore dovrebbe fornire 50 m3 di aspirazione.

Il grande vantaggio delle strutture considerate con un focolare chiuso è che quando si installano apparecchiature aggiuntive sono in grado di riscaldare l'aria non solo nella stanza in cui sono installate, ma anche nelle stanze vicine. E puoi costruire tutto con le tue mani, senza attirare specialisti costosi.

Progetto di riscaldamento con un camino

Prima di riscaldare la casa con un caminetto, è necessario comprendere attentamente i principi di funzionamento e le caratteristiche di progettazione della versione classica dell'unità descritta.

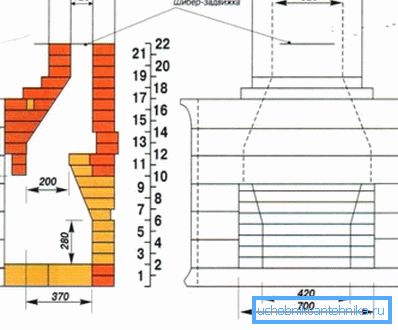

Quindi, qual è il solito camino:

1. L'elemento principale è il focolare, sopra di esso c'è un camino attraverso il quale vengono rimossi i prodotti della combustione dannosi per l'uomo. L'area della sua sezione trasversale dovrebbe essere almeno il 10% dell'area della camera di combustione. In questo caso, il classico camino zincato deve essere collegato al canale di scarico fumi del caminetto ad una distanza di almeno 5 metri.

1. Il luogo della giunzione tra il tubo e la camera stessa, dove avviene la combustione della legna da ardere, è dotato di un cancello scorrevole o incernierato. Aiuterà a mantenere il calore accumulato e sarà utile quando si puliscono i canali di deflusso dal carbonio depositato lì.
2. Quando si costruisce una casa, è importante fornire una base aggiuntiva per l'installazione dell'unità, poiché il peso medio della struttura è di circa mezza tonnellata. Se andate ad organizzare un riscaldamento a camino di una casa di campagna che è già stata costruita, fate attenzione a rafforzare i singoli elementi strutturali di quest'ultima.

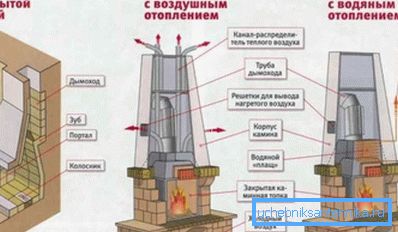

Il riscaldamento delle stanze adiacenti viene effettuato secondo due schemi principali:

• aria circolante riscaldata;
• con il riscaldamento del fluido termovettore, che viene quindi distribuito ai radiatori.

Riscaldamento a camino d'aria

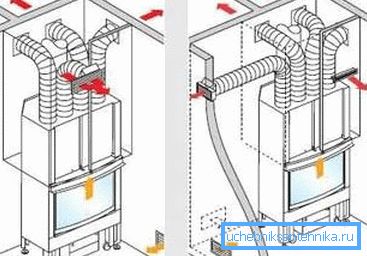

In questo caso, il caminetto è progettato e costruito in modo tale che vi sia spazio per la circolazione dell'aria tra il focolare in acciaio o ghisa e la superficie esterna del riscaldatore. Quest'ultimo, una volta riscaldato, viene distribuito in altri ambienti della casa mediante condotti d'aria appositamente installati e interconnessi.

Possono essere montati come chiusi (nelle pareti o nell'attico) e in modo aperto. Il materiale sarà tubi realizzati in acciaio zincato o alluminio.

La circolazione delle masse d'aria può essere organizzata:

1. In modo naturale. In questo caso, il movimento dell'aria è dato dalla differenza di temperatura e densità. Il vantaggio è la completa non volatilità del sistema di riscaldamento. Lo svantaggio è la bassa produttività e l'incapacità di organizzare, quindi, il riscaldamento di una grande area.
2. Obbligatoria. In questo caso, utilizzare una varietà di ventilatori e turbine che funzionano a elettricità. Ricorda che l'aria circolerà ancora in un circuito chiuso, poiché la recinzione delle masse d'aria della strada in inverno è indesiderabile a causa della loro bassa temperatura.

Fai attenzione! Se l'area delle stanze è grande, o la lunghezza dei condotti dell'aria supera i 3 metri, o la casa ha molte stanze separate, è necessario utilizzare solo il riscaldamento con ventilazione forzata.

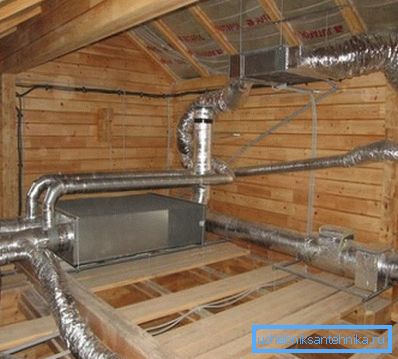

Tipicamente, tale schema di riscaldamento è progettato e costruito durante la costruzione della casa. Altrimenti, sarà molto problematico fare condotti d'aria ed esteticamente piacevoli nelle stanze.

La rete di riscaldamento sopra descritta è piuttosto efficace. Può persino riscaldare spaziose ville di campagna. Un altro vantaggio è l'assenza di refrigerante che, dopo aver fermato la fornitura di calore, potrebbe congelare.

Riscaldamento a camino d'acqua

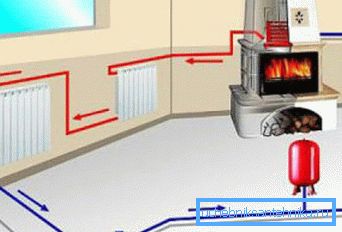

Il forno di questa unità è costituito da due strati, tra i quali circola il fluido termovettore. Successivamente, l'acqua o l'antigelo viene trasportata attraverso i condotti ai radiatori, dove avviene lo scambio di calore tra l'acqua e l'aria nella stanza.

Il vantaggio di questo sistema è che è in grado di fornire ai residenti del cottage non solo calore, ma anche acqua calda per le necessità domestiche. Per fare questo, è necessario installare nella parte superiore del riscaldatore un contenitore speciale del volume richiesto o una bobina con circolazione forzata.

Il controllo della potenza dell'attrezzatura può anche essere fatto in diversi modi:

• manualmente - aumentando o diminuendo il flusso d'aria che entra nel forno (a tale scopo vengono utilizzate valvole speciali);
• automaticamente - qui entrano in funzione i termostati, da cui dipende l'intensità delle pompe che pompano il refrigerante.

Quando si decide di utilizzare un camino con un circuito idraulico come fonte principale di calore, è necessario ricordare le seguenti sfumature:

1. Il caminetto riscalda rapidamente le stanze della casa, ma si raffredda rapidamente anche dopo che il fuoco si è spento. Pertanto, è meglio utilizzarlo per riscaldare cottage e cottage che non sono destinati alla vita durante tutto l'anno (in questo caso, fare attenzione a riempire i tubi con antigelo, non acqua, ma antigelo).
2. Le tubazioni attraverso le quali scorre il liquido di raffreddamento non devono avere più di 10-15 mm di diametro, altrimenti si verificheranno grandi perdite di calore.

Pro e contro del riscaldamento a camino

Gli aspetti positivi dell'uso dei caminetti come principale fonte di calore includono:

• la velocità di riscaldamento dei locali della casa (richiede molto meno tempo rispetto all'utilizzo di una caldaia tradizionale con un fluido termovettore);
• completa non volatilità (ad eccezione dei sistemi con circolazione d'aria forzata e fluido termovettore - in questo caso le pompe avranno bisogno di elettricità);
• non è necessario assegnare un locale separato per l'installazione della caldaia;

• costo delle attrezzature a prezzi accessibili;
• qualità estetiche - il caminetto non solo scalda, ma decora anche efficacemente la stanza;
• l'opportunità non solo di riscaldare la casa, ma anche di avere acqua calda e di cucinare il cibo su una stufa appositamente installata.

Gli svantaggi includono la necessità di immagazzinare una grande quantità di legna da ardere e la difficoltà di pulire la camera di combustione dalla cenere.

Caratteristiche del design dei caminetti

Indipendentemente dal fatto che abbiate progettato personalmente il caminetto o che abbia affidato questo lavoro responsabile a un professionista, è necessario assicurarsi che durante la sua costruzione siano rispettate le seguenti regole:

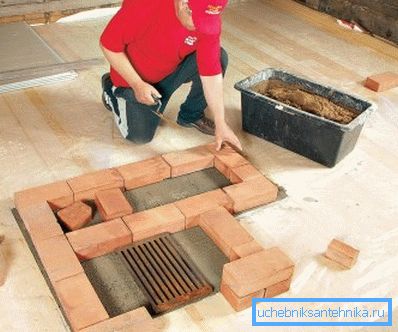

1. Il camino deve essere montato su una solida base, in cemento armato, mattoni o blocchi di calcestruzzo.

1. L'installazione del circuito per il riscaldamento dell'aria o dell'acqua viene eseguita dopo che la camera di combustione è stata fissata saldamente.
2. I condotti d'aria per il riscaldamento dell'ambiente dovrebbero essere collocati in tutte le stanze (anche in soffitta o sottotetto). Per rendere i tubi più esteticamente gradevoli, possono essere mascherati con fogli di cartongesso. Non dimenticare di prendere provvedimenti per l'isolamento termico e la protezione antincendio.

1. Il nodo principale del sistema di aria con circolazione forzata è desiderabile da collocare nella stanza sul retro, dal momento che il rumore dei ventilatori può causare disagi e causare disagio.

Misure di sicurezza nel funzionamento dei camini

Per evitare ferite, ustioni e incendi, quando si usano riscaldatori a camino, è necessario attenersi alle seguenti regole:

• non è possibile cucinare cibo direttamente nel forno o in altro modo utilizzarlo per scopi diversi da quello previsto;
• Non riempire d'acqua il combustibile in fiamme, poiché ciò potrebbe causare incrinature nella camera di combustione;
• non collocare oggetti estranei sulla superficie del caminetto, in particolare quelli che possono accendersi sotto l'azione di alte temperature;
• non pulire la camera di combustione e il pozzetto dai residui di combustibile incombusto finché l'unità non è completamente raffreddata;
• non utilizzare il caminetto quando rileva un malfunzionamento della camera di combustione;
• i bambini piccoli non devono essere lasciati vicino a un caminetto funzionante o caldo senza la supervisione di un adulto.

conclusione

Caminetti - uno dei modi più antichi per riscaldare una casa. Tuttavia, utilizzando l'attrezzatura aggiuntiva incorporata, è possibile fornire comfort e calore in tutta la casa.

L'importante è eseguire correttamente tutti i calcoli ingegneristici e i lavori di costruzione. Puoi saperne di più su questo dal video qui sotto. E se hai delle domande, chiedi loro nei commenti, saremo felici di aiutarti a risolvere il problema.
