Riscaldamento centrale o centrale di edifici residenziali

08-03-2018
Riscaldamento

Per capire cosa sia il riscaldamento centrale (più spesso, il termine centralizzato è usato per definirlo), dobbiamo capire come tutto funzioni nel complesso. Il fatto è che il metodo di fornitura del refrigerante ai radiatori può essere molto diverso l'uno dall'altro.

Pertanto, in tali casi, cambierà anche il tuo approccio alla stessa installazione o sostituzione di dispositivi di riscaldamento. Capiremo la differenza tra sistemi a circuito singolo e doppio circuito, scopriremo quali radiatori sono meglio utilizzare e guardare un video clip che fissa il tema.

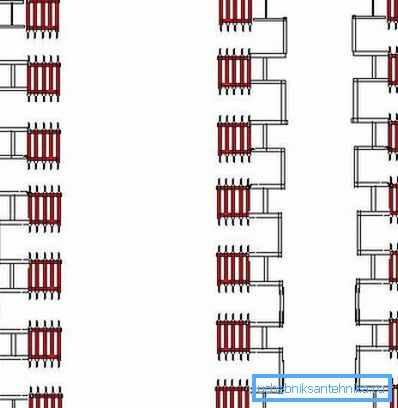

Sistema di riscaldamento centralizzato monotubo in un grattacielo

Sistemi centralizzati

Nota. La principale differenza che determina i sistemi di riscaldamento centralizzati è il loro funzionamento da una caldaia comune o da un impianto di cogenerazione, mentre il riscaldamento autonomo viene effettuato utilizzando un locale caldaia. Per l'utente medio, questo, in effetti, non ha importanza, ma quando si tratta di manutenzione o revisione, a questo deve essere prestata attenzione.

Sistema indipendente e dipendente

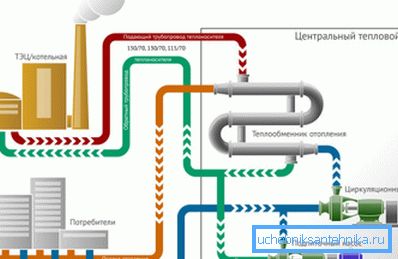

Circuito indipendente
  • Se il sistema è indipendente, le potenti caldaie per il riscaldamento centralizzato non forniscono il liquido di raffreddamento direttamente ai contorni di locali residenziali o non residenziali, ma prima verso punti di calore, dove avviene la ridistribuzione. Cioè, l'acqua calda proveniente da un impianto di cogenerazione o una potente centrale termica entra in tali TP attraverso tubi di grande diametro, quindi, a seconda delle esigenze di un gruppo di edifici, di una casa o di un ingresso, viene distribuita sulla potenza del mezzo di riscaldamento. Questi TP sono dotati di pompe di circolazione che, se necessario, possono aumentare la portata (ad esempio, per un edificio di nove piani).

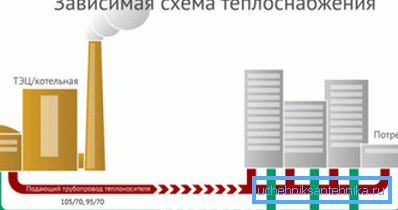

Schema dipendente
  • Nei casi in cui il progetto è realizzato secondo uno schema dipendente, l'impianto di riscaldamento centralizzato fornisce acqua calda direttamente ai circuiti del radiatore di ciascun locale residenziale o non residenziale, senza previa distribuzione della portata. Va notato che la pompa di circolazione nel suo lavoro non influisce sulla temperatura del liquido di raffreddamento - crea una pressione aggiuntiva necessaria per i piani superiori dei condomini.

Sistema a circuito singolo

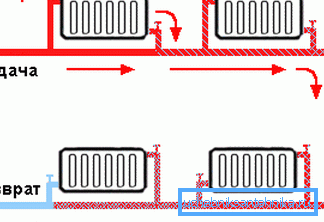

Sistema a tubo singolo

Questo schema è usato abbastanza spesso, ma ci sono notevoli svantaggi del riscaldamento centrale (un tubo) a causa di grandi perdite di calore durante il trasporto del fluido. Di solito sono compensati da una maggiore pressione nel sistema, ma, tuttavia, molto spesso si possono sentire reclami da residenti che vivono in tali case.

Un tubo design

L'essenza del funzionamento di tale schema è la seguente: il liquido caldo viene alimentato attraverso un tubo, al quale sono collegati i radiatori per il riscaldamento centrale tramite le connessioni di ingresso e uscita. Cioè, l'acqua riscaldata durante la circolazione attraverso le nervature del dispositivo si raffredda e di nuovo entra nel tubo di distribuzione centrale.

Ciò significa che la temperatura del liquido per la batteria successiva sarà inferiore e così via. Senza perdite, in genere non più di tre o quattro, forse cinque dispositivi possono funzionare.

Ma nei condomini ci sono problemi con un numero così elevato di radiatori per tubo di alimentazione, e la ragione spesso risiede nel cattivo isolamento dei locali. I residenti, invece di isolare le finestre e le porte, e possibilmente i muri, iniziano ad aumentare il numero di sezioni sui radiatori con le proprie mani - in alcuni casi il loro numero supera i 20 pezzi!

Ora - semplice aritmetica - se nella colonna di un edificio a cinque piani c'erano 5 batterie di 10 sezioni ciascuna, in base alle quali veniva calcolata la capacità di progettazione, ora sono due volte più grandi - di solito solo i primi due piani ricevono calore sufficiente (superiore o inferiore), a seconda di dove inizia il deposito).

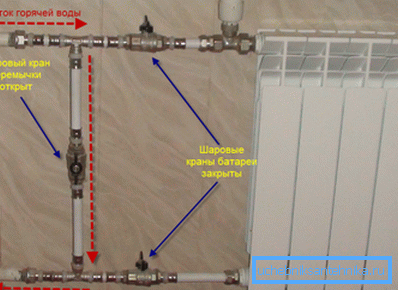

Bypass incorporato davanti al radiatore

Al fine di ridurre la perdita di calore in tali sistemi, i bypass sono spesso installati davanti ai radiatori, come si vede nella foto sopra, di norma non vengono forniti solo i tocchi su di essi. Si scopre che una parte del flusso caldo può circolare con una perdita di calore minima, se non rientra completamente nella sezione della batteria.

Ma un rubinetto inserito lì (nel bypass) in posizione chiusa consente di reindirizzare l'acqua attraverso il radiatore, cioè con la massima perdita di temperatura.

Doppio circuito

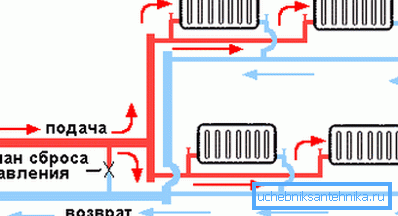

Schema a due tubi

Il sistema di riscaldamento a doppia apertura o chiuso consente il flusso di fluido in un regime di temperatura continuo per tutti i piani, anche se il prezzo dei materiali e l'installazione qui è leggermente superiore a quello di un circuito singolo. I fondi vengono spesi per i tubi per il riscaldamento centrale.

Profilo a doppio tubo

In un sistema a doppio circuito, i radiatori del riscaldamento centralizzato sono indipendenti l'uno dall'altro, poiché restituiscono il liquido raffreddato al tubo di ritorno e questo refrigerante ritorna al punto di riscaldamento (cogeneratore o locale caldaia) senza influire sulla temperatura delle altre batterie. L'acqua calda viene fornita anche attraverso un singolo tubo.

Nota. Considerando il fatto che nei sistemi centralizzati è presente un'elevata pressione, i radiatori in ghisa sono previsti nell'ambito del progetto. Ma se vuoi migliorare il design degli interni, l'istruzione ti consente di sostituirli con radiatori in acciaio o bimetallici, che mantengono bene anche la pressione.

conclusione

Quindi, nella comprensione diretta (generalmente accettata), il riscaldamento centralizzato o centralizzato è un sistema che opera da un impianto di cogenerazione o da una caldaia comune. Ma il riscaldamento autonomo in una casa privata può anche essere considerato come tale, se lo consideriamo da ogni stanza, poiché tutti sono alimentati da un punto comune.
