Riscaldamento e ventilazione: norme, regole, caratteristiche
I sistemi di riscaldamento e ventilazione degli edifici sono una struttura interconnessa che dovrebbe fornire condizioni meteorologiche normalizzate e qualità (pulizia) dell'aria nell'area di servizio degli edifici residenziali, amministrativi, residenziali e industriali. Vi diremo quali sono i requisiti che l'impianto di riscaldamento-ventilazione dovrebbe soddisfare.
Sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC)
Disposizioni generali
Il calcolo, la progettazione e l'installazione del riscaldamento e della ventilazione sono effettuati in modo completo, tenendo conto della reciproca influenza reciproca dei sistemi, nonché tenendo conto della possibilità di combinare le loro funzioni e di risparmiare energia. Perché succede in questo modo, mostriamo di seguito.
Le attività di ventilazione, condizionamento dell'aria e riscaldamento, in un modo o nell'altro, mirano a risolvere un problema, fornendo il clima interno necessario. Ciò significa che ciascuno di questi sistemi ha un impatto sulle caratteristiche climatiche generali.
I moderni sistemi climatici, in particolare i sistemi di ventilazione e di climatizzazione, sono controllati dal feedback automatico, cioè i cambiamenti climatici nell'area di servizio influenzano non solo l'installazione che ha portato a questi cambiamenti, ma anche quella che funziona nella stessa area, ma con compiti leggermente diversi.
Ad esempio, si consideri la situazione in cui i dispositivi di riscaldamento riscaldano l'aria in un momento in cui la ventilazione rimuove l'aria più calda e fornisce flussi refrigerati dalla strada. Se entrambi i sistemi non prendono in considerazione gli effetti che hanno l'uno sull'altro, potremmo trovarci di fronte a un regime in cui un'eccessiva ventilazione provocherà un riscaldamento o uno spreco di energia inefficienti.
A differenza delle epoche precedenti, il nostro paese ha adottato il percorso capitalista dello sviluppo economico, e ora il consumatore paga per tutto. A questo proposito, le problematiche del risparmio energetico, che vanno al riscaldamento, all'aria condizionata e alla ventilazione, diventano attuali.
Prima di tutto, va ricordato la necessità di isolamento termico delle strutture che racchiudono edifici e locali industriali, condutture e condutture di calore.
È inoltre importante dotare i condizionatori d'aria di un sistema di controllo flessibile e di un'automazione di alta qualità, che consentirà di regolare le modalità operative di tutti i sistemi nel modo più efficiente, economico ed adeguato possibile alle condizioni operative. Naturalmente, senza tener conto di tutti i fattori di influenza, inclusa l'influenza reciproca dei sistemi l'uno sull'altro, tale configurazione è problematica.
Fai attenzione! Come potete vedere, la ventilazione, il riscaldamento e l'aria condizionata sono considerati come un unico sistema climatico, tutti i nodi sono interconnessi e si influenzano a vicenda.
Struttura e composizione
Per comprendere il funzionamento dell'UWC nel suo insieme, è necessario sapere quali componenti e assiemi sono inclusi nella loro composizione. È anche importante immaginare la struttura del sistema e la posizione relativa degli elementi.
Il più complesso ed esteso è la ventilazione.
Se consideriamo un sistema di ventilazione forzata con aspirazione forzata, possiamo distinguere i suoi componenti:

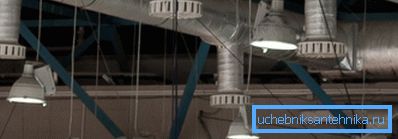

- Condotti dell'aria, condotti e miniere. È un sistema di percorsi attraverso cui l'afflusso e lo scarico delle masse d'aria. Sono fatti di vari materiali da costruzione, più spesso - dal metallo;
- Centrali elettriche - ventilatori e pompe. Fornire il movimento dei volumi di aria specificati con una certa velocità e pressione;

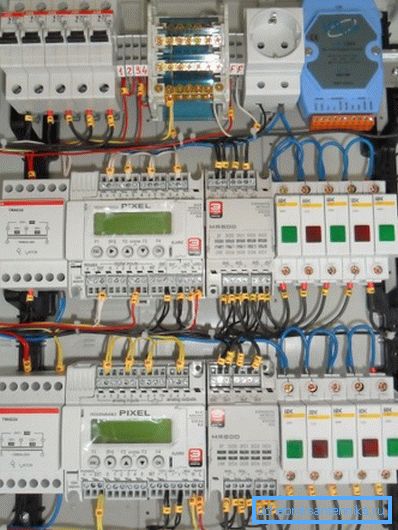

- Sistema di controllo, automazione e protezione. È un complesso di sensori, controller e meccanismi di esecuzione che monitorano e configurano il sistema in tempo reale in base a programmi e modalità operative specifici. Possono controllare la rotazione dei ventilatori, l'apertura e la chiusura delle valvole, il funzionamento di riscaldatori, interruttori di emergenza e altre apparecchiature;
- Unità di preparazione dell'aria. Qui filtraggio, recupero, riscaldamento / raffreddamento e deumidificazione / umidificazione dell'aria vengono effettuati con l'ausilio di varie unità: filtri, riscaldatori, recuperatori e deumidificatori;
- Pannello di controllo con possibilità di regolazione manuale e automatica dei parametri e delle modalità più importanti.
Il sistema di riscaldamento può essere costituito da diverse unità in base al tipo:
- Il sistema centralizzato di alimentazione del refrigerante ci consente di ridurre la sua composizione alla conduttura e ai radiatori;

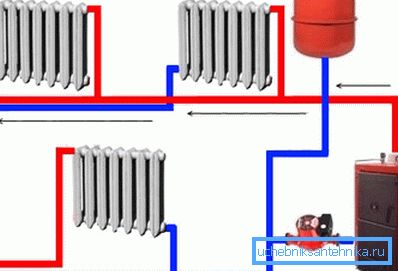

- Il sistema autonomo, oltre a tubi e radiatori, sarà dotato di una caldaia di riscaldamento di media potenza e di pompe di circolazione per mantenere la pressione desiderata e la portata d'acqua;
- Il riscaldamento a legna è limitato alla stufa e ai canali del camino, che riscaldano la struttura della casa e l'aria;
- Il riscaldamento elettrico consisterà in sistemi di alimentazione, conduttori e riscaldatori. Quest'ultimo può essere con un liquido refrigerante (olio e acqua), con una spirale ad incandescenza, con un riscaldatore elettrico tubolare (riscaldatore) o un riflettore a infrarossi;
- Un tipo separato di sistema di riscaldamento centrale o autonomo può essere considerato il sistema "pavimento caldo", dal momento che il massetto svolge il ruolo di un radiatore.
A seconda del design e della logica del funzionamento HVAC, può essere utilizzato per riscaldare l'aria di alimentazione, per la quale è possibile utilizzare il refrigerante dall'impianto di riscaldamento. Inoltre, i flussi di ventilazione sono spesso utilizzati per il riscaldamento degli ambienti, ad esempio nei complessi sportivi si può vedere una cortina di calore nel vestibolo all'ingresso, che è trasportato da masse di aria calda e vapore rimosso dalla piscina.

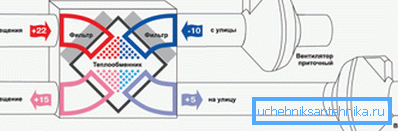

Infine, il recupero di calore utilizza il calore dell'aria di scarico per riscaldare la massa di alimentazione, che influisce anche sulla temperatura dell'aria nella stanza e consente di risparmiare energia per il riscaldamento.
L'aria condizionata, ovviamente, è completamente inclusa nel sistema di climatizzazione. E in parte è ventilazione e in parte - riscaldamento / raffreddamento, quindi, quando il condizionatore è acceso, la modalità di funzionamento della ventilazione generale cambia.
Fai attenzione! Nei moderni schemi HVAC, alcuni nodi possono essere comuni e le funzioni di altri possono essere duplicate e intercambiate. In generale, rappresentano un sistema climatico unificato.
Considerando che il prezzo dell'attrezzatura per un moderno sistema climatico è molto alto, è auspicabile eseguire la progettazione e l'installazione da parte di professionisti e specialisti qualificati. Dovrebbe essere chiaro che per ottenere gli stessi risultati dalle forze di unità indipendenti, i costi dovrebbero essere aumentati.
Requisiti normativi
Il Gosstroy della Federazione Russa nel 2004 ha adottato lo SNiP sul riscaldamento e la ventilazione con il numero 41-01-2003, regolamentando e stabilendo le regole e i regolamenti che le attrezzature climatiche devono rispettare.
Le disposizioni generali del documento richiedono il rispetto di una serie di parametri tecnici:
- Norme di condizioni meteorologiche e purezza dell'aria nella zona servita all'interno dei locali degli edifici residenziali e amministrativi. GOST per questo tipo di strutture ha il numero 30494, e c'è anche un documento SanPin 2.1.2.1002 sulla qualità dell'aria;
- Norme relative alle condizioni meteorologiche e alla purezza dell'aria nella zona servita all'interno delle strutture di produzione, di laboratorio e di stoccaggio in conformità con GOST 12.1.005 o SanPin 2.2.4.548;
- Le norme relative al rumore e alle vibrazioni derivano dal funzionamento di apparecchiature per sistemi HVAC e fonti esterne in conformità con SNiP 23-03. Per i sistemi di emergenza e di fumo in conformità con GOST 12.1.003, il livello di rumore nei locali con apparecchiature non deve superare 110 dBA, con una natura di rumore impulsivo - non più di 125 dBA;
- Norme di protezione e protezione dell'atmosfera dalle emissioni di ventilazione nocive;
- Mantenibilità delle norme di riscaldamento, ventilazione e condizionamento dell'aria;
- Norme per l'incendio e la sicurezza esplosiva delle apparecchiature climatiche.
Fai attenzione! Tutte le tubazioni utilizzate, i condotti dell'aria, le strutture di isolamento termico e gli impianti di riscaldamento e ventilazione devono essere realizzati con materiali approvati per la costruzione. Tutti i materiali soggetti a certificazione obbligatoria devono avere documenti giustificativi per il loro uso.
Un'attenzione particolare è riservata alla sicurezza. Tutti i CAU dovrebbero essere progettati tenendo conto dei requisiti di sicurezza contenuti nei documenti normativi delle autorità di vigilanza, nonché dei requisiti del produttore di attrezzature, materiali e accessori, se tali requisiti non sono in contraddizione con queste norme e regolamenti.
Inoltre, il refrigerante nei sistemi di riscaldamento interno dovrebbe avere una temperatura inferiore di 20 ° C rispetto alla temperatura di autoaccensione di gas, aerosol e altre sostanze presenti nella stanza.
Allo stesso tempo, la temperatura non deve superare i valori massimi specificati nella documentazione tecnica per valvole, materiali e apparecchiature, nonché i valori specificati come il massimo in queste norme e regolamenti.
Se la temperatura dell'acqua all'interno della tubazione o del radiatore supera i 105 ° C, allora sono necessarie misure per prevenire l'ebollizione. Se la temperatura delle superfici accessibili supera i 75 gradi, le superfici dovrebbero essere protette con recinzioni o isolamento termico, soprattutto quando si tratta di centri diurni.
La temperatura della superficie di isolamento termico non deve superare i 40 ° C, mentre dovrebbe fornire:
- Brucia la protezione;
- Perdita di calore non superiore a quella consentita;
- Protezione contro la condensa;
- Protezione del refrigerante dal congelamento, se la condotta viene posata in stanze non riscaldate o raffreddate.
È inoltre necessario isolare le superfici calde di ventilazione e apparecchiature di riscaldamento, camini, condotte e condotti situati all'interno dei locali. Sulla superficie dell'isolamento termico, la temperatura deve essere inferiore di 20 ° C rispetto alla temperatura di accensione di gas, aerosol e polvere nella stanza.
Per l'isolamento adottato SNiP 41-03.
L'intersezione di condotti d'aria con sostanze infiammabili ed esplosive da parte di una condotta è possibile solo se si osserva la differenza di 20 ° C tra la temperatura di accensione della sostanza e la temperatura della superficie del tubo. Se il punto di infiammabilità è inferiore a 170 ° C, una tale intersezione non è accettabile.
I sistemi di riscaldamento ad aria non dovrebbero produrre un flusso che è più caldo di 70 ° C quando si lascia il distributore. Le tende termiche ad aria alle porte esterne sono limitate a 50 ° C e alle aperture e porte esterne - 70 ° C.
Fai attenzione! Durante il riscaldamento e la ventilazione dei locali, i parametri del microclima sono accettati secondo GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 e SanPin 2.1.2.1002. Gli standard per i periodi freddi e caldi dell'anno, nonché per le diverse stanze sono indicati in questo documento.
La manutenzione degli impianti di riscaldamento e ventilazione viene effettuata da team di professionisti con il proprio servizio di spedizione di emergenza.
conclusione
La ventilazione e il riscaldamento sono un unico sistema climatico, progettato tenendo conto dell'interdipendenza di queste funzioni. I parametri dei sistemi HVAC sono standardizzati e regolamentati da una serie di documenti ufficiali, in cui viene prestata particolare attenzione alla sicurezza. Il video in questo articolo integra ciò che è stato detto con le informazioni visive.
