Riscaldamento fai-da-te: le basi per l'installazione di

Con quali materiali usi il riscaldamento di plastica con le tue mani? Quali dispositivi di riscaldamento dovrebbero essere usati? Cosa è meglio usare come refrigerante?

Proviamo a rispondere a queste e ad altre domande.

Fonte di calore

Iniziamo scegliendo il tipo di caldaia.

È influenzato da due fattori:

• Prezzo unitario dell'energia termica. È chiaro che l'efficienza del riscaldamento sarà sempre una priorità.
• Facilità di utilizzo della caldaia. Meno spesso ha bisogno di caricamento o manutenzione del carburante, meglio è.

economia

Qui la valutazione della convenienza del riscaldamento è la seguente:

1. Gas. Il calore di Kilowattora, ottenuto bruciandolo, costerà solo 70 copechi.

Nota: stiamo parlando del bagagliaio del gas naturale. Il serbatoio o i cilindri di gas aumenteranno significativamente i costi.

1. La legna da ardere aumenterà il costo per kilowattora di calore a 1,1 rubli.
2. Il carbone costerà ancora di più - 1.3.
3. Pellet (segatura pressata) - 1,4 - 1,8 R / KW * h.
4. Solarium - 3.2.
5. Elettricità quando si usano caldaie elettriche di qualsiasi tipo - 3.0 - 4.0, a seconda delle tariffe elettriche regionali.

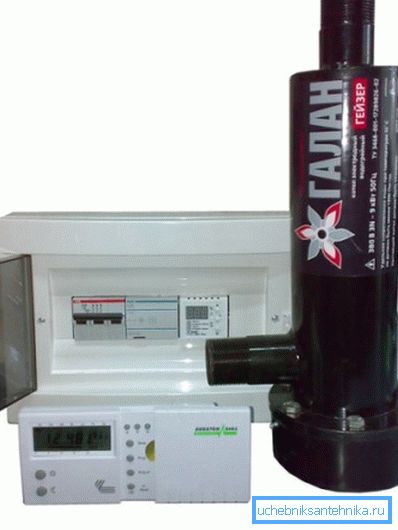

A proposito: nonostante le rassicurazioni pubblicitarie di produttori e rivenditori, l'efficienza di qualsiasi apparecchio elettrico per riscaldamento diretto è del 100%. Questo deriva direttamente dalle leggi della fisica: un dispositivo che non esegue il lavoro fisico utilizza tutta l'energia per il riscaldamento. Caldaia elettrica economica - un mito.

Facilità d'uso

Qui, i tipi di apparecchiature per il riscaldamento sono stati distribuiti in un ordine diverso.

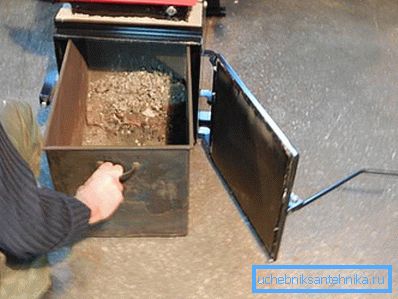

Nonostante la necessità di frequenti carichi di carburante, dove non c'è il gas principale, il riscaldamento con combustibile solido viene montato con le proprie mani più spesso di tutti gli altri schemi. La ragione è precisamente la sua economia.

Aumentare l'autonomia del sistema in diversi modi.

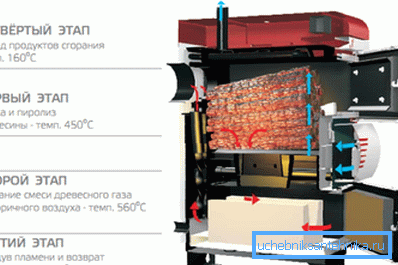

• La caldaia a pirolisi solida, a differenza del classico, rompe il processo di combustione in due fasi. In primo luogo, la legna da ardere o i carbonai con un limitato afflusso d'aria, quindi i prodotti di combustione incompleta - monossido di carbonio e idrocarburi volatili - vengono bruciati in una camera separata. La regolazione flessibile dell'erogazione di calore consente di aumentare il periodo tra l'accensione fino a 10 - 12 ore.

• Nella caldaia superiore, il fuoco volumetrico viene acceso, come suggerisce il nome, dall'alto. La circolazione dell'aria è organizzata in modo tale che il flusso dei prodotti di combustione porti le ceneri nel camino. L'autonomia delle migliori caldaie di questo tipo raggiunge un giorno o più.
• Infine, ridurre il numero di accensioni giornaliere aiuterà l'inclusione nel circuito dell'accumulatore di calore, un enorme contenitore termoisolante con refrigerante. Funzionando a piena potenza, la caldaia riscalda l'acqua nel serbatoio per tre o quattro ore; quindi l'energia immagazzinata viene utilizzata per mantenere la temperatura dei riscaldatori.

tubi

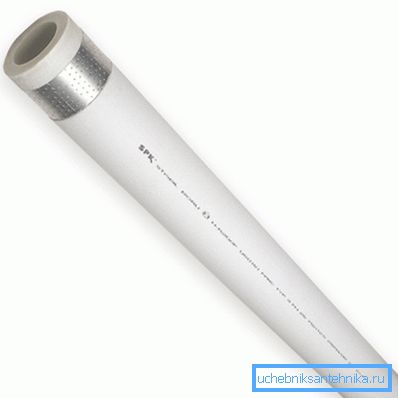

Invece di elencare tutti i materiali utilizzati nei sistemi autonomi, ci permettiamo di indicare immediatamente la soluzione ottimale: polipropilene rinforzato con alluminio.

Perché proprio lui?

• Questo materiale è economico rispetto a tutte le alternative.
• La resistenza idraulica del tubo è minima e non aumenta durante il funzionamento: una superficie in polimero liscia non è soggetta ad erosione e non diventa eccessivamente ricoperta di sedimenti. Per confronto, un nuovo tubo d'acciaio può differire da quello vecchio nel flusso d'acqua di un fattore di 200 o più.
• La risorsa con parametri di sistema autonomi tipici (pressione 1,5 - 2,5 kgf / cm2, temperatura 55 - 75 ° C) è stimata avere almeno 50 anni.

Perché è preferibile il polipropilene rinforzato?

1. Il materiale combinato è un po 'più forte a rottura. Con lo stesso spessore della parete, la massima pressione ammissibile per il polipropilene monolitico è di 20 atmosfere, per rinforzato - 25.

Utile: la pressione di esercizio del tubo è indicata nella sua etichetta. Contiene i simboli della forma PN * (pressione in kgf / cm2) e PP- * (tipo di materiale: R è copolimero casuale, B è copolimero, H è omopolimero).

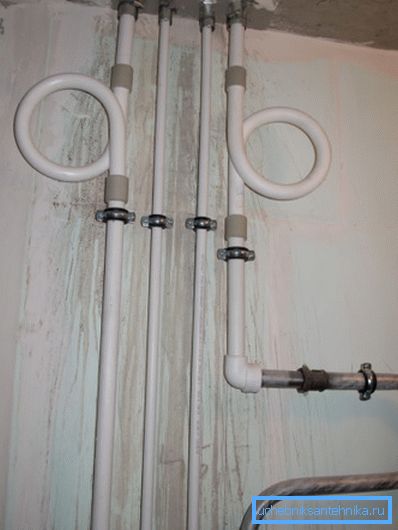

1. Ciò che è più importante, il rinforzo in alluminio riduce drasticamente il coefficiente di allungamento della plastica durante il riscaldamento. Tuttavia, con un lungo tratto di sezioni rettilinee, l'allungamento sarà ancora evidente - per questo motivo sono dotati di compensatori per sistemi di riscaldamento (a forma di U o di anelli del tubo).

radiatori

Anche le istruzioni per la scelta dei radiatori per sistemi di riscaldamento autonomo per edifici residenziali bassi sono abbastanza semplici. È meglio usare radiatori sezionali in alluminio.

motivi:

• Economicità. Il costo della sezione inizia da 280 rubli.
• Aspetto attraente, in grado di adattarsi a qualsiasi tipo di camera.
• Elevato trasferimento di calore verso la sezione (fino a 210 watt con interasse di 500 mm) a causa dell'aletta sviluppata e dell'alta conduttività termica dell'alluminio.

Tutti gli svantaggi dell'alluminio - bassa resistenza meccanica e capacità di formare vapori galvanici con rame - nel nostro caso sono irrilevanti. Uno shock idraulico, in grado di distruggere un radiatore, non è semplicemente in nessun luogo da prendere, come i metalli stranieri in un circuito chiuso.

Quando si calcola la potenza di riscaldamento di un riscaldatore per una stanza con isolamento esterno di alta qualità, il modo più semplice per concentrarsi su SNiP da mezzo secolo è di 100 watt di calore per metro quadrato.

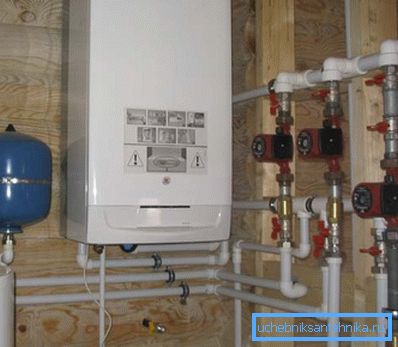

Componenti aggiuntivi

Quali componenti per gli impianti di riscaldamento, oltre a caldaia, tubi e batterie, vengono utilizzati in un circuito autonomo?

• Il serbatoio di espansione compensa un aumento del volume del liquido di raffreddamento quando riscaldato. Il suo volume è pari a circa il 10% del volume totale del contorno.

Suggerimento: in un sistema di riscaldamento bilanciato, il volume d'acqua può essere stimato approssimativamente al ritmo di 13-15 litri per kilowatt di potenza termica.

• La valvola di sicurezza allevia la pressione in eccesso quando il serbatoio di espansione trabocca.
• Lo scopo della presa d'aria automatica è chiaro dal suo nome: consente al sistema di sbarazzarsi delle prese d'aria in modalità automatica.
• Un manometro (meno comunemente, un termomanometro) serve per monitorare visivamente i parametri del sistema.
• Una pompa di circolazione fa circolare il liquido di raffreddamento.

Curiosamente: gli elementi base sopra elencati delle reggette della caldaia sono spesso collocati direttamente nel suo corpo. Prima di tutto riguarda i dispositivi elettrici e a gas.

Oltre agli elementi richiesti, il design del circuito di riscaldamento può includere:

• Ponticello con un sistema di approvvigionamento di acqua fredda con una valvola che lo blocca. Attraverso di esso, il circuito viene riempito.

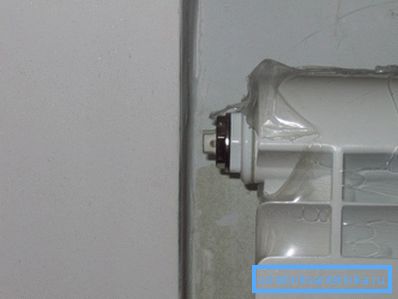

• Vozdushniki (tocca Mayevsky o normali rubinetti dell'acqua) nei punti più alti del circuito - nei tappi dei radiatori o sui ponticelli tra i dispositivi di riscaldamento.

• Valvola di intercettazione sul flusso di ciascun radiatore.
• Valvole a farfalla o testine termiche sul collegamento di ritorno dei dispositivi di riscaldamento, che consentono di regolare il trasferimento di calore o eseguire il bilanciamento del sistema.
• Ripristina, consentendoti di asciugare completamente il circuito.

Portatore di calore

Il trasportatore di calore più comune è l'acqua semplice.

L'acqua tecnica per l'impianto di riscaldamento presenta tuttavia un paio di gravi inconvenienti:

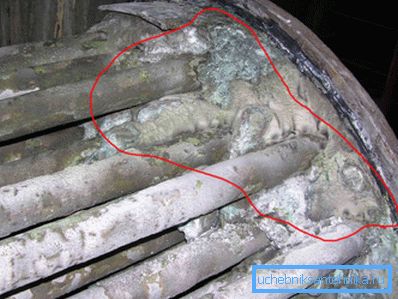

1. La calce in esso contenuta cade sotto forma di depositi sullo scambiatore di calore della caldaia, compromettendone il trasferimento di calore e riducendo il lume dei tubi.

1. Quando il riscaldamento è forzato a fermarsi in inverno (un caso tipico è l'eliminazione di una linea di riempimento o di alimentazione alle valvole su di esso), l'acqua bloccata nei radiatori si trasforma in ghiaccio in poche ore - con conseguenze corrispondenti per apparecchi di riscaldamento e tubi. Naturalmente, se non organizzi il riscaldamento della casa con mezzi alternativi o il drenaggio completo del circuito con la perdita dell'intero liquido di raffreddamento.

Il primo problema è completamente risolto versando il distillato. L'acqua distillata nel sistema di riscaldamento non scala in linea di principio. Spesso, la preparazione dell'acqua - la rimozione di composti di calcio da esso - viene ridotta all'ebollizione (precipitato di sali) o al passaggio attraverso un filtro convenzionale a forma di brocca.

Se vuoi essere sicuro dallo sbrinamento del circuito, l'unico modo è usare l'antigelo. In questo ruolo, è meglio usare una soluzione acquosa di glicole propilenico: non è chimicamente aggressivo e non tossico.

Come versare acqua o altro liquido refrigerante in un circuito chiuso?

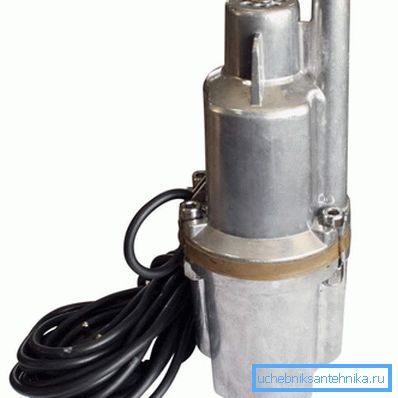

Il modo più semplice è utilizzare una pompa a vibrazione economica (Kid o Streamlet) per riempire il sistema. Il suo nipplo di uscita è collegato con un tubo a qualsiasi circuito di gate; la pompa stessa è immersa in un secchio o serbatoio con liquido di raffreddamento. Quando il serbatoio si svuota, il liquido refrigerante viene aggiunto continuamente; la pressione nel sistema è controllata dal calibro.

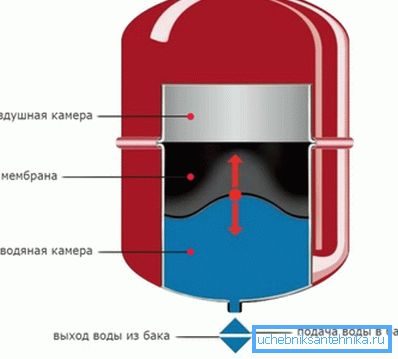

Utile: prima di riempire il sistema, è necessario pompare la camera d'aria del vaso di espansione con una normale pompa da bicicletta. La pressione di carica deve corrispondere alla testa idrostatica nel circuito (1 kgf / cm2 per 10 metri di colonna d'acqua). Quindi, se il punto superiore del contorno è a 5 metri sopra il serbatoio di espansione, la pressione di caricamento del serbatoio sarà 0,5 kgf / cm2.

conclusione

Speriamo che le nostre raccomandazioni aiuteranno il lettore nella progettazione e installazione del proprio sistema di riscaldamento. Il video in allegato gli offrirà maggiori informazioni. Buona fortuna!
