Riscaldatori per ventilazione: tipi, installazione, calcolo

L'argomento di questo articolo sono i dispositivi per il riscaldamento dell'aria nella ventilazione di alimentazione. Scopriremo cosa sono e come sono montati. Inoltre, dobbiamo scoprire come viene eseguito il calcolo del riscaldatore ad aria.

Scopo dell'uso

E infatti, perché hai bisogno di una fornitura d'aria riscaldata?

Ci sono diversi motivi:

• La sua bassa temperatura significa inevitabile condensazione nei condotti di ventilazione.. Qualsiasi misura per l'isolamento termico dei tubi di ventilazione ne ridurrà solo il numero, ma non risolverà completamente il problema. Ma riscaldare l'aria all'ingresso dalla strada ti permetterà di dimenticare la condensazione dell'umidità.
• Un getto d'aria gelida in una camera da letto o in un asilo nido difficilmente renderà il tuo soggiorno confortevole e sicuro per la tua salute.

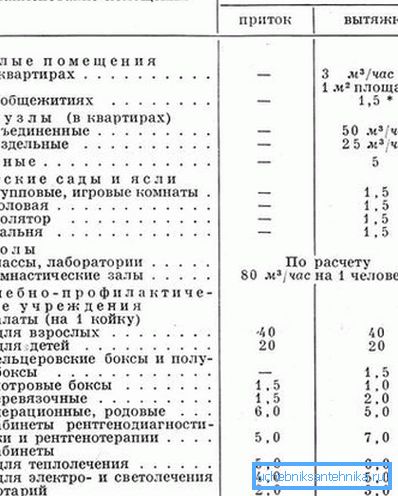

A proposito: spesso in queste stanze è organizzato solo il cofano. L'afflusso è fornito a causa della circolazione dell'aria tra le stanze.

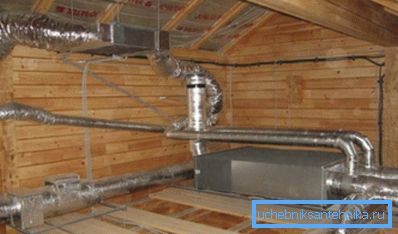

• Infine, esiste un sistema di riscaldamento ad aria. L'aria di alimentazione riscaldata, accoppiata con i sistemi di recupero, elimina la necessità di radiatori o riscaldamento a pavimento, insieme al complesso e costoso cablaggio del riscaldatore.

tipi

Secondo quali segni possono essere classificati i riscaldatori?

Fonte di calore

Nella sua qualità può essere utilizzato:

1. Elettricità.
2. Calore generato da una singola caldaia di riscaldamento, locale caldaia o cogeneratore e consegnato al riscaldatore con liquido di raffreddamento.

Esaminiamo entrambi gli schemi in modo un po 'più dettagliato.

L'aerotermo elettrico per la ventilazione dell'aria fresca è, di regola, più riscaldatori elettrici tubolari (elementi riscaldanti) con alette premute su di essi per aumentare l'area di scambio termico. La potenza elettrica di tali dispositivi può raggiungere centinaia di kilowatt.

Con una potenza di 3,5 kW, non sono collegati alla presa, ma direttamente al pannello con un cavo separato; con potenza da 7 KW, si consiglia vivamente l'alimentazione a 380 volt.

Riferimento: il riscaldamento del conduttore è direttamente proporzionale alla corrente che lo attraversa. Aumentando la tensione di alimentazione è possibile ridurre la corrente operativa mantenendo la potenza elettrica.

Quali sono i vantaggi di una stufa elettrica per la ventilazione contro lo sfondo dell'acqua?

• Facile installazione. D'accordo sul fatto che è molto più facile collegare il cavo al dispositivo di riscaldamento piuttosto che far circolare il refrigerante al suo interno.
• Nessun problema con l'isolamento del rivestimento. La perdita del cavo di alimentazione dovuta alla sua resistenza elettrica è inferiore di due ordini di grandezza rispetto alla perdita di calore nella tubazione con qualsiasi refrigerante.
• Semplice regolazione della temperatura dell'aria. Affinché la temperatura dell'aria di alimentazione sia costante, è sufficiente montare un circuito di controllo semplice con un sensore termico nel circuito di alimentazione del riscaldatore. Per fare un confronto, il sistema di scaldacqua ti costringerà a risolvere i problemi di adattamento della temperatura dell'aria, del vettore di calore e della potenza della caldaia.

L'alimentazione ha difetti?

1. Il prezzo di un dispositivo elettrico è leggermente superiore a quello dell'acqua. Ad esempio, un riscaldatore elettrico da 45 kilowatt può essere acquistato per 10-11 migliaia di rubli; scaldabagno della stessa capacità costerà solo 6-7 mila.
2. Ciò che è più importante, quando si usa il riscaldamento diretto con l'elettricità, sono i costi operativi oltraggiosi. Per riscaldare il liquido di raffreddamento, che trasferisce calore all'impianto di riscaldamento dell'acqua, viene utilizzato il calore di combustione di gas, carbone o pellet; questo calore in termini di kilowatt è molto più economico dell'elettricità.

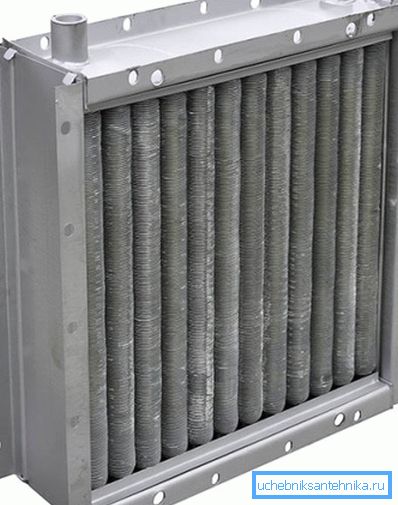

Gli scaldacqua per la ventilazione di ingresso sono, in generale, scambiatori di calore convenzionali con alette sviluppate.

L'acqua o l'altro refrigerante che circola attraverso di loro emette calore nell'aria che passa attraverso le pinne.

I vantaggi e gli svantaggi dello schema rispecchiano le caratteristiche della soluzione concorrente:

• Il costo del riscaldatore è minimo.
• I costi durante il funzionamento sono determinati dal tipo di combustibile utilizzato e dalla qualità dell'isolamento del cablaggio del trasferimento di calore.
• La regolazione della temperatura dell'aria è relativamente complessa e comporta un sistema flessibile per il controllo della circolazione e / o della caldaia.

materiale

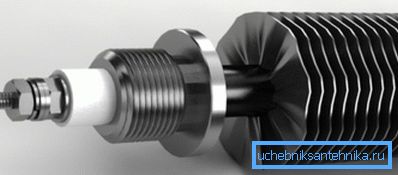

Per gli aerotermi elettrici, le alette in alluminio o acciaio vengono solitamente utilizzate su resistenze standard; uno schema di riscaldamento meno comune con una bobina di tungsteno aperta.

Per gli scaldacqua sono caratterizzati da tre versioni.

1. Tubi d'acciaio con alette d'acciaio garantiscono la massima economicità della costruzione.
2. I tubi di alluminio con alette in alluminio grazie alla maggiore conduttività termica dell'alluminio garantiscono un trasferimento di calore leggermente superiore.
3. Infine, gli scambiatori di calore bimetallici in tubo di rame con alette in alluminio forniscono il massimo trasferimento di calore al prezzo di una resistenza leggermente inferiore alla pressione idraulica.

Esecuzione personalizzata

Una coppia di soluzioni merita una menzione speciale.

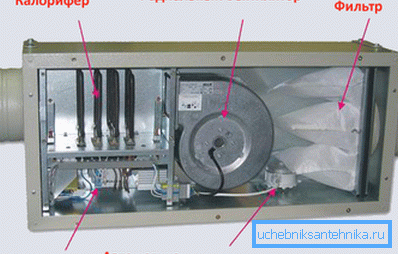

1. Le unità di trattamento aria sono un riscaldatore con una ventola preinstallata per l'alimentazione dell'aria.

1. Inoltre, l'industria produce prodotti con recuperatori di calore. Parte dell'energia termica viene prelevata dal flusso d'aria nella ventilazione di scarico.

montaggio

Se non ci sono problemi particolari con l'installazione di dispositivi elettrici, allora con quelli dell'acqua tutto è un po 'più complicato. Qual è il legame del riscaldatore di ventilazione? Per un sistema di riscaldamento dell'aria autoalimentato a bassa potenza, la soluzione più semplice sarebbe installare una coppia di valvole di intercettazione davanti al riscaldatore (in caso di riparazione) e una testa termostatica in uscita.

Inoltre, il collegamento al sistema di riscaldamento generale viene necessariamente fornito con un bypass, che consente di spegnere il dispositivo senza interrompere la circolazione. Se un riscaldatore ad alta capacità è responsabile del riscaldamento dell'aria nella ventilazione dell'intero edificio, tale istruzione sarà ovviamente inadatta. Ecco uno dei possibili schemi di reggiatura.

Probabilmente, lo schema richiede alcuni commenti.

• Le valvole di intercettazione all'ingresso, come nel caso precedente, sono necessarie in caso di riparazione o sostituzione del riscaldatore stesso o delle valvole di intercettazione senza interrompere la circolazione nel circuito principale.
• Un filtro grossolano impedisce il grippaggio della valvola a tre vie o una pompa di scorie, sabbia o ruggine.
• La pompa di circolazione consente al refrigerante di circolare attraverso il piccolo anello attraverso il ponticello.
• La valvola di non ritorno impedisce al liquido di raffreddamento di muoversi attraverso il ponticello nella direzione opposta: la pressione sul tubo di mandata è sempre maggiore.

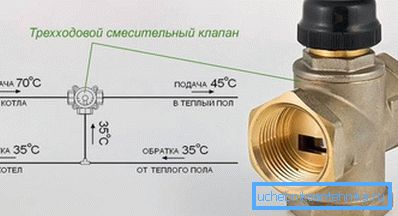

• Infine, l'elemento principale dello schema - una valvola a tre vie con azionamento elettrico e sensore di temperatura - consente di miscelare il fluido termovettore dai tubi di alimentazione e di ritorno, erogando la miscela in base alle letture del sensore.

Importante: il momento che non è indicato sull'immagine schematica - sarà operativo solo se è presente una rondella di ritenzione sulla tubazione di ritorno (ad esempio, su una delle flange della valvola inferiore).

calcolo

Qual è il calcolo della potenza del riscaldatore di ventilazione?

Ecco una semplice formula della forma Q (W) = L * 0.335 * (TV-Tn), dove:

• Q - potenza del dispositivo;
• L - flusso d'aria in metri cubi all'ora;
• TV e Tn - temperatura in uscita e flusso iniettato.

Quindi, per una temperatura esterna di -5 ° C, la temperatura target di ventilazione in ingresso + 18 ° C e il consumo di aria di 500 m3 / ora, il calcolo del riscaldatore di ventilazione sarà di 500 * 0,335 * 23 = 3852,5 watt.

conclusione

Speriamo di essere in grado di rispondere a tutte le domande che si sono accumulate nel lettore.

In questo articolo è possibile trovare materiale aggiuntivo, come al solito, nel video allegato. Buona fortuna!
