Schema delle tubazioni della caldaia di riscaldamento:

Quali sono gli elementi necessari dovrebbero includere le reggette di riscaldamento della caldaia? Cosa garantisce la sicurezza del funzionamento del sistema? Come organizzare il riscaldamento a bassa temperatura? Nel nostro materiale cercheremo di rispondere a queste domande.

Articoli richiesti

L'elenco delle apparecchiature è determinato dal tipo di sistema di riscaldamento.

Tipo di circolazione

La circolazione forzata implica la presenza di una pompa di circolazione per il sistema di riscaldamento a casa.

È completato:

1. carter, installato davanti al liquido di raffreddamento della pompa;
2. Una coppia di valvole di intercettazione, permettendo di pulire la coppa o di smantellare la pompa con una minima perdita di liquido refrigerante.

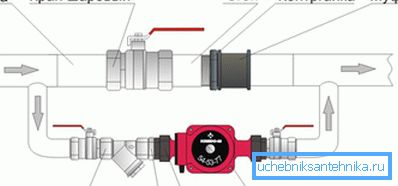

Se il sistema funziona alternativamente con circolazione forzata e naturale, dovrebbe esserci un bypass con inserti tra gli inserti filettati con una sezione uguale alla sezione trasversale di riempimento. È dotato di una valvola di ritegno a sfera o di una valvola che impedisce il flusso inverso dell'acqua attraverso il bypass durante il funzionamento della pompa.

Sistemi aperti e chiusi

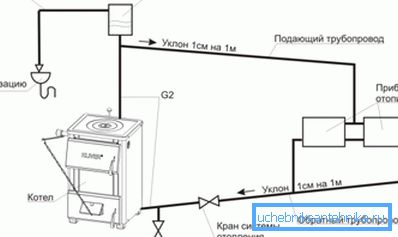

Un sistema di riscaldamento aperto comunica con l'atmosfera attraverso un serbatoio di espansione riscaldato aperto.

Combina diverse funzioni:

• Compensa un aumento del volume del liquido di raffreddamento quando riscaldato.
• Serve per la rimozione dell'aria forzata in esso.
• Permette di aggiungere acqua al posto del sistema che è evaporato o bollito durante il lavoro.

Nota: un serbatoio aperto viene sempre montato nella parte superiore del contorno. Il versamento dovrebbe avere una pendenza costante dal serbatoio, che fornirà la corrente naturale del refrigerante di raffreddamento e permetterà all'aria di essere forzata verso l'alto.

Inoltre, lo schema delle caldaie a combustibile solido vincolante in sistemi a circolazione naturale comprende un collettore acceleratore - una sezione di imbottigliamento verticale che collega la caldaia con un serbatoio di espansione.

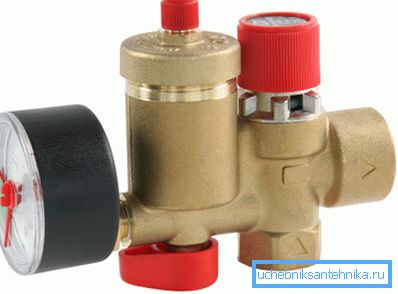

In un sistema chiuso, le funzioni eseguite dal vaso di espansione aperto vengono assegnate a diversi dispositivi.

Quando si installa il sistema con le proprie mani, è utile conoscere alcune sottigliezze.

• Il vaso di espansione può essere montato in qualsiasi punto del circuito; tuttavia, è preferibile scegliere un luogo in cui il flusso di refrigerante contenga un minimo di turbolenze. Ad esempio, davanti alla pompa, circa 10 diametri di riempimento da esso.
• Si consiglia di installare l'ugello del serbatoio. Qual è il motivo dell'istruzione? Dato che in questo caso non vi è alcuna aria nel serbatoio sull'altro lato della membrana dove dovrebbe essere il refrigerante.
• Il volume del serbatoio viene assunto approssimativamente al 10% del volume totale del refrigerante nel sistema. Il modo più semplice per stimare la sua quantità è riempire il circuito con acqua e scaricarlo in qualsiasi piatto di misurazione.
• Se nel sistema sono presenti più serbatoi a membrana, il loro volume viene sommato.
• Il funzionamento continuo della valvola di sicurezza durante il funzionamento indica che il serbatoio di espansione è troppo piccolo.
• Indipendentemente dalla presenza della presa d'aria, i punti superiori del sistema di riscaldamento (tappi dei radiatori superiori, ponticelli tra loro, ecc.) Sono completati con sfiato. Nel loro ruolo possono agire come rubinetti di Mayevsky, così come valvole ordinarie o rubinetti dell'acqua.

Fuori e dentro la caldaia

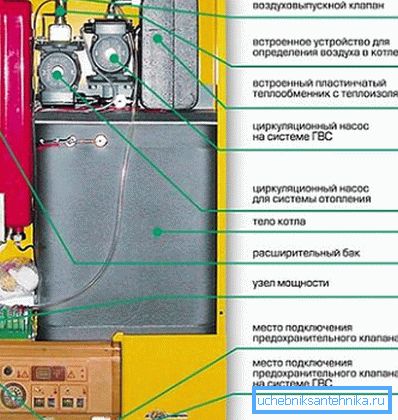

Spesso, gli schemi di tubazioni del riscaldamento possono differire significativamente da quelli descritti sopra. Il fatto è che molti dispositivi di riscaldamento sono dotati di proprie pompe di circolazione, un gruppo di sicurezza e spesso un serbatoio di espansione.

Con questa configurazione, lo schema delle tubazioni della caldaia di riscaldamento a parete comprende, in sostanza, solo un paio di valvole che lo interrompono, lo scarico nel sistema di fognatura e un ponticello con il sistema di acqua fredda per il riempimento del circuito.

Elementi aggiuntivi

Cos'altro può essere incluso nella reggia della caldaia?

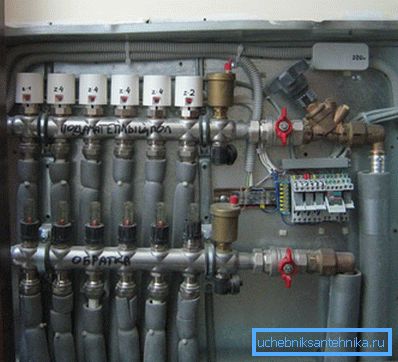

collettore

Un collettore, o pettine, è un dispositivo semplice per il collegamento in parallelo di più dispositivi di riscaldamento o circuiti indipendenti. I collezionisti sono montati su condutture di rifornimento e di ritorno. Ogni coppia di rubinetti è dotata di una valvola di intercettazione e di una valvola a farfalla per la regolazione.

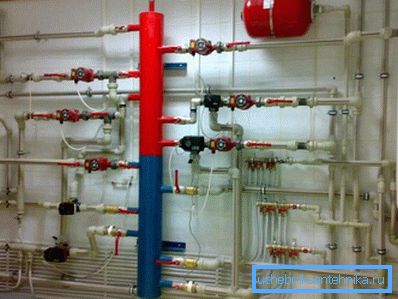

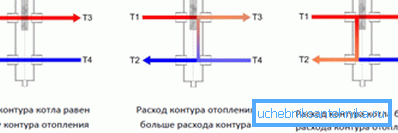

Hydro Arrow

È un tipo di serbatoio ed è fondamentalmente diverso da esso solo in un significativo volume interno. L'ago idraulico è collegato a entrambe le linee di alimentazione e di ritorno.

La separazione dei flussi nel volume totale consente la ridistribuzione del refrigerante tra il flusso e il flusso di ritorno; inoltre: attraverso ulteriori rami è possibile selezionare acqua con temperature intermedie tra entrambe le filettature.

Valvola a tre vie

Questo è un tee con una valvola controllata, che funziona secondo il principio di uno o: consente di aprire il flusso del refrigerante dalla pipeline diretta, riducendo il flusso di acqua dal ritorno e viceversa. A cosa serve? Prima di tutto - per l'organizzazione dei contorni a bassa temperatura.

Il fatto è che per una caldaia a combustibile solido la temperatura del tubo di ritorno sotto i 50 ° C è estremamente indesiderabile: il prezzo di un eccessivo raffreddamento dello scambiatore di calore è la formazione di condensa su di esso, riducendo drasticamente la sua durata. Quando si opera in modalità normale, con temperature di mandata e di ritorno di 75/55 C, viene creato un circuito con una pompa di circolazione separata per alimentare il pavimento riscaldato.

Parte dell'acqua di ritorno da questo circuito viene riciclata; allo stesso tempo, la valvola a tre vie dosa più acqua calda dalla caldaia a seconda della temperatura del portatore di calore. Di norma, un tale schema per legare una caldaia per il riscaldamento a combustibile solido include una testa termostatica, che è responsabile del controllo della temperatura.

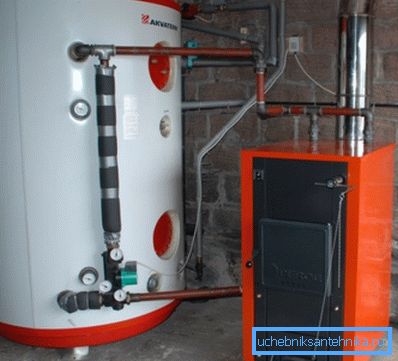

Accumulatore di calore

Sotto questo nome si nasconde un serbatoio d'acqua termicamente isolato di notevole volume. Ti permette di immagazzinare una grande quantità di energia termica e gradualmente darla agli apparecchi di riscaldamento.

L'accumulatore di calore è utile per stabilizzare la temperatura dei radiatori quando si usano caldaie a combustibile solido; spesso include anche le tubazioni di una caldaia elettrica, che funziona esclusivamente di notte, quando è in vigore una tariffa elettrica più economica.

conclusione

Speriamo che le informazioni offerte al lettore lo aiutino nella progettazione e nella costruzione del proprio sistema di riscaldamento. Come sempre, il video allegato contiene ulteriori materiali tematici. Buona fortuna!
