Schema di collegamento di una caldaia a combustibile solido

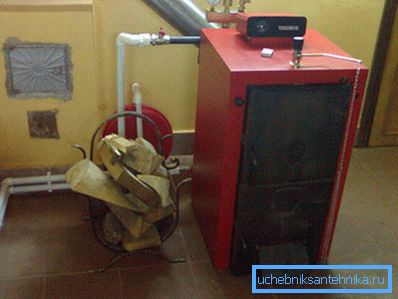

Qualsiasi apparecchiatura, indipendentemente dalla categoria di complessità a cui appartiene, richiede un approccio serio all'installazione e al successivo funzionamento. Altrimenti, il periodo di funzionamento ininterrotto può essere notevolmente ridotto. Aderire ad alcune regole è anche necessario quando si collega una caldaia a combustibile solido, nonostante la semplicità del design.

Caratteristiche di installazione

Essendo impegnati nell'installazione di tali apparecchiature, è necessario seguire le regole di base che consentiranno al dispositivo di funzionare nel modo più sicuro possibile.

Prima di iniziare il lavoro, è necessario effettuare i calcoli necessari per determinare i parametri tecnici del dispositivo, nonché per trovare il posto giusto.

• L'unità che funziona con combustibile solido deve trovarsi in una stanza separata di almeno 7 metri quadrati. m.
• Nel vano caldaia, è indispensabile creare una ventilazione forzata: per 1 kW di potenza dell'elettrodomestico dovrebbe essere di 8 metri quadrati. vedere la canalizzazione.
• Il rivestimento del pavimento deve essere scelto tenendo conto della resistenza al fuoco e un foglio di metallo deve essere posizionato davanti alla caldaia.

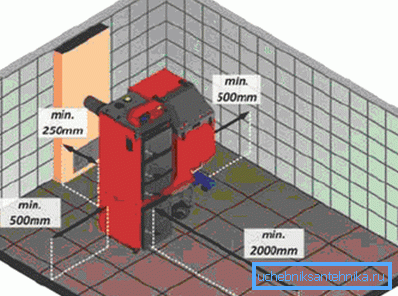

• Il dispositivo deve essere posizionato a una certa distanza dalle superfici laterali: almeno 200 cm dalla parte anteriore e più di 50 cm dalle pareti laterali.

Attenzione! Durante il lavoro, i tubi metallici dovrebbero essere utilizzati per collegare le caldaie a combustibile solido ai tubi. La loro lunghezza non deve essere inferiore a 15 cm.

Processo di installazione

L'installazione non è molto complicata, il che significa che può essere eseguita a mano. Inoltre, si consiglia di familiarizzare con le fasi principali che dovranno essere eseguite durante l'installazione del riscaldatore. Con una corretta installazione del sistema di riscaldamento servirà per molti anni.

Preparazione della Fondazione

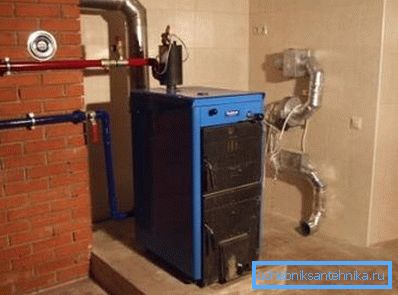

Indipendentemente dallo schema di collegamento usato per le caldaie a combustibile solido, la struttura di supporto sul pavimento viene preparata nella stanza. Solitamente sale sopra la parte principale del piano inferiore di 10-20 cm. L'opzione più popolare è un massetto rinforzato in calcestruzzo.

Si consiglia di posare una lastra di metallo sulla superficie del podio per proteggersi dagli effetti termici. In alternativa, è possibile utilizzare piastre di amianto con uno spessore minimo di 5 mm.

Reggiatrice

Quando si organizza un sistema, è necessario prestare particolare attenzione alla scelta della modalità operativa più efficiente e alla regolazione della temperatura. Se la reggiatura viene eseguita correttamente, è possibile risparmiare denaro, poiché l'energia termica in questo caso è distribuita in modo ottimale.

Durante l'installazione può essere utilizzato uno dei diversi schemi.

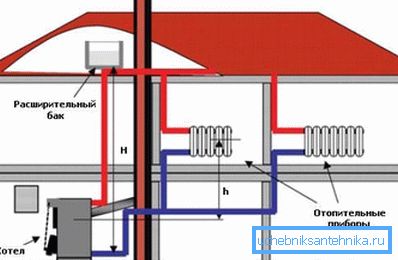

• Legare l'impianto di riscaldamento a circolazione naturale è l'opzione più semplice., dal momento che non implica accessori aggiuntivi. Tutte le regolazioni vengono eseguite manualmente, il carburante viene aggiunto mentre brucia. Tale schema presuppone la presenza di tubi di grande diametro.
• Il sistema con circolazione forzata deve necessariamente includere una pompa speciale per il fluido di pompaggio. Con esso, il refrigerante si muove uniformemente lungo un circuito chiuso. Grazie a questo dispositivo, è possibile regolare separatamente i radiatori di riscaldamento. Tuttavia, l'elettricità deve essere presente nell'edificio per azionare la pompa di circolazione dell'impianto di riscaldamento.

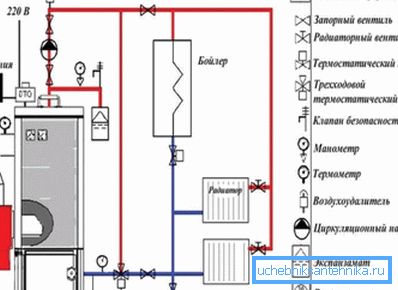

• Il cablaggio del collettore è considerato il più difficile, dovuto alla presenza di un gran numero di dispositivi diversi - valvole, estrattori d'aria, valvole, rubinetti e altri dispositivi per controllare i parametri richiesti. Il prezzo di una tale rete di riscaldamento è piuttosto alto.
• La tubazione ad anello con circuiti primari e secondari viene utilizzata, di regola, negli edifici residenziali con molti consumatori. Quando il dispositivo richiede l'installazione di più dispositivi contemporaneamente per l'organizzazione della circolazione del refrigerante.

Fai attenzione! Le unità di combustibile solido per il riscaldamento che dipendono dall'energia elettrica devono essere dotate di circuiti di emergenza, in modo che quando si spegne la luce, il normale lavoro continui.

Creazione di un camino

I dispositivi sono dotati di un tubo per la rimozione dei prodotti di combustione, la cui sezione trasversale deve corrispondere alle dimensioni dell'uscita situata nella parte superiore. Gli elementi già pronti più comunemente usati, composti da inserti metallici e materiale isolante.

Nella versione ideale, il camino non dovrebbe avere giri, ma se sono ancora presenti, dovrebbero essere resi il più agevoli possibile. Tutti i giunti tra i componenti della tubazione devono essere sigillati in modo che il fumo dalla caldaia non penetri nel locale riscaldato. A tal fine, può essere utilizzato un nastro resistente al calore o una composizione speciale.

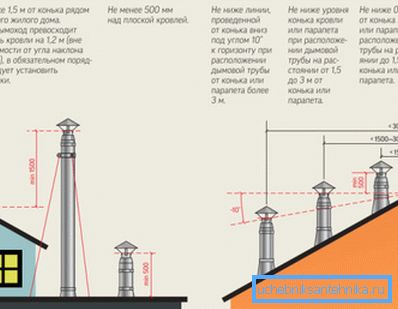

Particolare attenzione dovrebbe essere prestata al rilascio del tubo sopra il tetto, poiché la qualità della spinta dipenderà da questo.

• Se la distanza dalla cresta al camino non supera i 150 cm, è necessario effettuare un rilascio sopra il punto più alto di 50 cm.
• Quando ci si allontana dall'intersezione di pendenze fino a 300 cm, il tubo deve essere visualizzato in modo che la parte superiore sia a filo con la cresta.
• Se il camino si trova a una distanza decente, dovrebbe essere posizionato sotto la parte superiore del tetto con un angolo non superiore a 10 gradi.

In conclusione

Dopo che le istruzioni sono state studiate, molti sviluppatori individuali capiranno come collegare una caldaia a combustibile solido all'impianto di riscaldamento di una casa residenziale. La scelta dello schema definitivo dipenderà non solo dalle preferenze dei proprietari, ma anche dalle condizioni operative, perché in alcuni casi si deve andare ad alcuni costi. Altre importanti informazioni sui consumatori sono incluse nel video.
