Schema di riscaldamento: come posare i tubi per un sistema

Prima di installare qualsiasi sistema di riscaldamento, è necessario determinare il metodo di distribuzione delle condotte. Esistono metodi ben noti e di uso comune a tubo singolo e a due tubi per l'organizzazione di una rete climatica e di altri più esotici. Questi includono lo schema di riscaldamento per due ali, radiale, multi-circuito e così via.

Leggi di più sul più popolare di loro nel materiale qui sotto.

Varietà di sistemi di riscaldamento

Prima di sviluppare questi o altri schemi - riscaldamento con le proprie mani, fornitura di acqua calda e simili - è necessario determinare il tipo di sistema di climatizzazione in base al metodo di organizzazione della corrente di raffreddamento. Da questo dipende direttamente quale metodo di posa dei tubi è adatto nel tuo caso particolare.

La versione più semplice è il sistema di riscaldamento gravitazionale, in cui la corrente del refrigerante si verifica a causa della differenza di temperatura e densità dell'acqua che scorre attraverso i tubi. Con tali schemi, i residenti delle città che vivono nel Khrushchev o in un altro condominio con una fornitura centralizzata di calore sono familiari in prima persona.

Il principio di funzionamento dell'impianto di riscaldamento a circolazione naturale è il seguente:

1. L'acqua riscaldata nella caldaia diventa meno densa e, di conseguenza, più leggera, a causa della quale viene espulsa da masse di acqua pesante fino al punto più alto del sistema.
2. Da lì, il liquido scorre attraverso i tubi installati attraverso i radiatori installati in tutte le stanze, emettendo energia termica per l'aria nelle stanze.
3. Il ciclo termina con l'ingresso di acqua refrigerata nella caldaia, dove inizia una nuova svolta.

Fai attenzione! Per garantire la normale portata e la rimozione dell'aria del sistema, i tubi di riscaldamento devono essere posizionati con una pendenza di 3-5 gradi verso la caldaia. Questo è un requisito obbligatorio fissato dallo SNiP.

Il sistema di riscaldamento gravitazionale ha molti vantaggi, tuttavia il suo utilizzo è associato a qualche difficoltà. Nella tabella vengono mostrati tutti i pro e i contro della gestione della rete di ingegneria con la corrente di raffreddamento naturale.

Gli schemi gravitazionali per il riscaldamento degli edifici possono anche essere usati nella costruzione individuale. L'unica differenza è che è possibile installare un vaso di espansione e installarlo da riser verticali non in soffitta, ma sotto il soffitto del piano superiore (ovviamente, nel punto più alto del sistema climatico).

Pertanto, è possibile prendere tranquillamente disponibile nelle directory di costruzione o descritte di seguito schemi di riscaldamento tipici, aggiornarli alle proprie esigenze e implementare.

Suggerimento: Per comprendere gli schizzi ei progetti preparati dagli ingegneri, è necessario conoscere i simboli negli schemi di riscaldamento. Ci sono pochi segni e sono intuitivi, quindi memorizzarli non ti richiederà molto tempo, ma fornirà l'opportunità di navigare facilmente nella documentazione di costruzione.

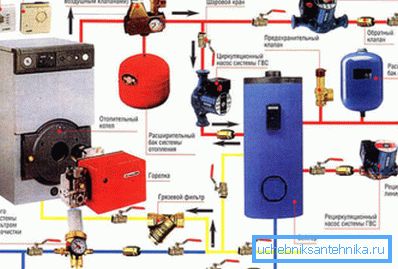

Se non si è pronti a sopportare gli inconvenienti del sistema a gravità, è possibile utilizzare schemi di installazione del riscaldamento con flusso di fluido forzato. In questo caso, un elemento obbligatorio è una pompa di circolazione installata sul tubo di ritorno.

Solo dopo aver deciso la domanda di cui sopra, è possibile scegliere lo schema di posa dei tubi.

Ce ne sono diversi:

• tubo singolo;
• due tubi;
• radiazioni.

Soffermiamoci su questo in modo più dettagliato.

Modi di posa

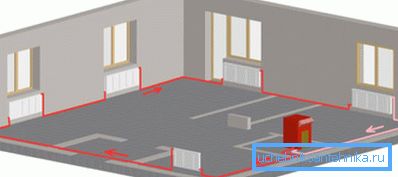

Rete di riscaldamento monotubo

Inizieremo l'analisi dello schema di riscaldamento con un singolo tubo, che serve sia per fornire acqua alle batterie sia per trasportare il liquido raffreddato alla caldaia di riscaldamento.

Se è necessario riscaldare due ali o più piani di una casa, è necessario dividere il flusso d'acqua in due o più parti usando un tee. È desiderabile dotare ciascun circuito di valvole di intercettazione che, se necessario, lo interrompono senza interrompere il funzionamento dell'intero sistema.

Dopo aver attraversato tutti i radiatori, i flussi devono essere nuovamente combinati in un unico tubo, che è collegato all'ingresso della caldaia di riscaldamento.

I radiatori nel sistema di riscaldamento monotubo possono essere collegati in due modi:

1. coerente. In questo caso, il tubo che alimenta il liquido di raffreddamento è collegato all'ingresso della batteria e alla presa. Nessun elemento aggiuntivo è montato. Il liquido di raffreddamento non può scorrere oltre il radiatore di riscaldamento.
2. parallelo. Qui, la linea di galleggiamento viene semplicemente posata attorno al perimetro dell'intera casa, ei radiatori sono uniti con l'aiuto di tees e sezioni di derivazione. Inoltre, il fatto che il guasto di una singola batteria non interrompa il lavoro del resto dell'impianto di riscaldamento.

Quando si organizza un sistema di riscaldamento monotubo, è opportuno prevedere la presenza dei seguenti elementi:

1. Valvole all'entrata e all'uscita della batteria. Con esso, non solo sarete in grado di regolare il volume di acqua che entra nel radiatore e, di conseguenza, la temperatura nella stanza, ma anche di riparare o sostituire l'elemento riscaldante senza scaricare il liquido di raffreddamento.
2. Quando si collegano l'ingresso e l'uscita della batteria in serie prima delle valvole di intercettazione, è consigliabile collegarli con bypass - sezioni di tubi di diametro più piccolo, che garantiranno il flusso d'acqua in caso di taglio del radiatore.

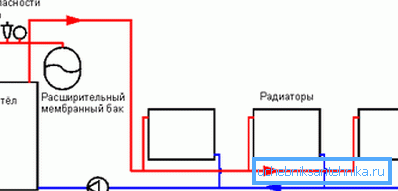

Schema a due tubi della rete di riscaldamento

Il sistema di riscaldamento con due tubi (alimentazione e scarico) è più efficiente, ma richiede più materiali, a causa dei quali il costo di installazione aumenta leggermente. Ma i vantaggi sono ovvi. Il suo utilizzo, soprattutto se abbinato a una pompa di circolazione, consente di distribuire in modo più efficiente ed uniforme l'energia termica in tutte le stanze della casa.

Le istruzioni per la costruzione di un sistema del genere non causano difficoltà a comprendere anche un maestro inesperto:

1. Dalla caldaia sono posizionati due tubi, uno dei quali è collegato all'uscita, l'altro all'ingresso della caldaia. Secondo il primo, l'acqua calda viene fornita ai radiatori, nel secondo, rispettivamente, il refrigerante già raffreddato viene consegnato alla caldaia.
2. Inserire i radiatori prodotti dai tubi di derivazione. L'ingresso è collegato alla linea di alimentazione, l'uscita è collegata alla tubazione di ritorno.
3. Per evitare la distruzione dei dispositivi di riscaldamento dalla sovrapressione, si raccomanda di non installare valvole nel canale di uscita del radiatore.
4. Ogni batteria deve essere dotata di una valvola pneumatica - una valvola Mayevsky, che è necessaria per rimuovere i tappi d'aria formati dopo il versamento di liquidi nel sistema.

I vantaggi del sistema sono evidenti e, come inconveniente, si può notare solo un maggiore consumo di materiale: per un sistema a due tubi, sono necessari due volte più materiali rispetto a uno a tubo singolo.

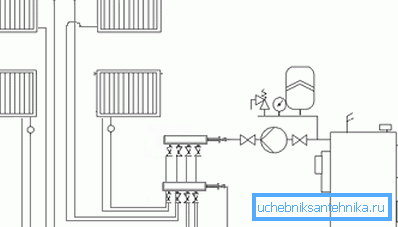

Diagramma del collettore della rete di riscaldamento

Questo è il sistema di riscaldamento più flessibile e facilmente personalizzabile. Qui è possibile regolare con precisione il flusso del liquido di raffreddamento per ogni batteria a casa da un unico luogo: l'armadio del collettore. In caso di incidente, qualsiasi batteria viene tagliata utilizzando valvole di intercettazione, rendendo le riparazioni facili e veloci.

Lo schema del sistema di raccolta (raggio) è il seguente:

1. Gli elementi principali sono due collettori: per l'alimentazione e lo scarico del liquido di raffreddamento.
2. Ogni batteria nella casa è collegata da una coppia di tubi con i collettori sopra menzionati. Quindi, un circuito separato è organizzato per ciascun radiatore.

Lo schema di riscaldamento radiale può essere tranquillamente raccomandato per l'installazione, se non si ha paura delle seguenti sfumature:

• per l'installazione è necessario un numero enorme di tubi che devono essere posati sotto il pavimento del massetto;
• il sistema deve necessariamente avere una pompa di circolazione, in quanto non è possibile osservare la pendenza delle condotte;
• durante l'installazione è necessario assicurarsi che non sia installato alcun raccordo sotto il massetto, che può fuoriuscire durante l'operazione.

conclusione

Oltre ai metodi di distribuzione dei tubi principali considerati sopra, che forniscono refrigerante alle batterie e riportano l'acqua raffreddata alla caldaia, lo schema di collegamento dei radiatori (inferiore, laterale, diagonale) non è meno importante. La connessione corretta non solo aumenta la velocità di circolazione del liquido di raffreddamento e aumenta l'efficienza delle batterie, ma impedisce anche il verificarsi di prese d'aria.

Per ulteriori informazioni, guarda il video in questo articolo.
