Schema di riscaldamento con circolazione naturale di una

Negli anni '80 del secolo scorso, gli esperti hanno affermato che il sistema di riscaldamento gravitazionale è diventato obsoleto. Tuttavia, questo non era il caso.

I dispositivi di pompaggio del riscaldamento forzato aumentano in modo significativo i costi, oltre che dipendono dall'elettricità. Pertanto, ai nostri giorni, parte dei proprietari di case di tali impianti di riscaldamento si rifiuta.

Fai attenzione! Il design gravitazionale del sistema di riscaldamento è il più semplice ed economico. Ha i suoi svantaggi, il principale dei quali è il limite generale. A causa della piccola inerzia, tale rete è adatta solo per edifici fino a 100 m 2.

In questo articolo parleremo di quello che è uno schema di un sistema di riscaldamento a circolazione naturale, che presenta vantaggi e svantaggi.

Cos'è un tale riscaldamento

Esistono due tipi di schemi di riscaldamento:

• sistema con un flusso naturale di refrigerante (gravità, gravità);
• analogico con circolazione forzata (pompaggio).

Sia quelle che altre reti possono essere a uno o due tubi.

Il refrigerante in entrambi i casi è:

• acqua ordinaria;
• antigelo (cioè liquido senza congelamento)
• olio tecnico.

Fai attenzione! Se si prevede di utilizzare l'antigelo, verificarne la compatibilità con il materiale dei sigilli delle batterie di riscaldamento. In tali reti, l'istruzione non consiglia l'uso di radiatori in alluminio.

Modello di circolazione naturale

Il riscaldamento autonomo presenta diversi svantaggi:

• è moralmente obsoleto;
• ha una bassa produttività;
• la rete è ingombrante;

• lei ha un costo relativamente alto di installazione;
• non è possibile regolare separatamente la temperatura in ciascuna delle batterie.

Tuttavia, è indispensabile negli edifici dove non c'è elettricità, perché, equipaggiato con una caldaia a combustibile solido, è in grado di funzionare autonomamente.

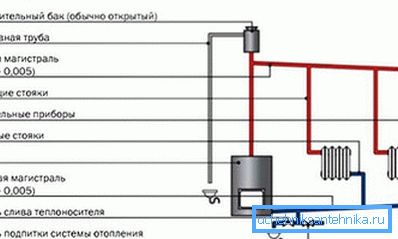

1. Il principio di funzionamento di tale sistema è la formazione della differenza di temperatura del refrigerante sul suo flusso dalla caldaia e dall'ingresso.
2. A causa delle differenze nella densità del portatore di calore durante la variazione di temperatura, si muove attraverso il sistema per gravità, senza utilizzare una pompa. In altre parole, la sostanza calda sale, il suo flusso già raffreddato prende il suo posto dalla linea di ritorno.
3. Passando attraverso le batterie in serie, il termovettore perde la sua temperatura, irradiando energia termica ai locali. Tornando alla caldaia, si riscalda di nuovo e tutto si ripete.

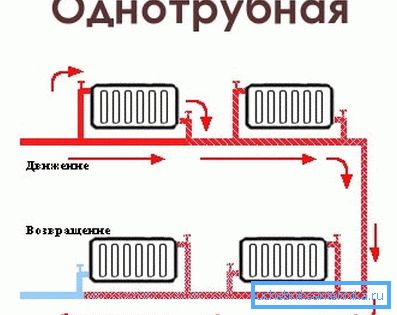

Riscaldamento monotubo coerente

1. Perché una tale rete funzioni, un prerequisito è una sezione sufficiente di tubi.. Deve essere almeno un pollice. Questo riguarda principalmente il riser principale. Inoltre, la pendenza delle tubazioni dell'impianto deve essere di almeno 1 cm per 1 metro lineare.
2. Un'altra condizione: l'area di aspirazione del portatore di calore dal tubo montante deve trovarsi sopra la batteria superiore. Allo stesso tempo, la caldaia di riscaldamento deve essere posizionata sotto il radiatore più basso.
3. Il volume di portatore di calore in tali sistemi, con uguale area servita, è relativamente grande (3 volte di più, in media, rispetto agli analoghi obbligatori) e dipende dalla sezione trasversale dei tubi e dalla lunghezza della rete.

Una grande quantità di acqua nei tubi aumenta l'inerzia del sistema.

1. Questo è un vantaggio del sistema - quando la caldaia smette di funzionare, il calore nella rete dura ancora un certo periodo.
2. Il circuito di riscaldamento a circolazione naturale implica che il flusso successivo del trasportatore di calore attraverso la batteria porti al suo raffreddamento.
3. Quindi, quei riscaldatori, che si trovano all'inizio del sistema, sono riscaldati più delle loro controparti, installati alla fine della rete.
4. Va notato che non è possibile regolare il livello di riscaldamento delle batterie in tale schema.

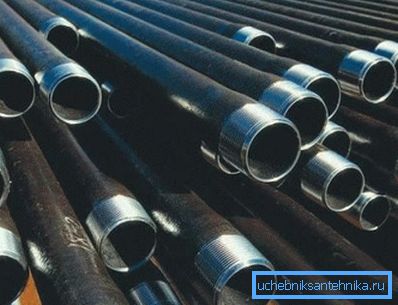

Fai attenzione! Una caratteristica importante di un tale sistema è la sua sensibilità al materiale utilizzato per tubi e raccordi. Montando la rete con le tue mani, tieni presente che devono essere in metallo. I tubi di plastica non saranno in grado di sopportare la temperatura risultante dal surriscaldamento dell'acqua nella caldaia.

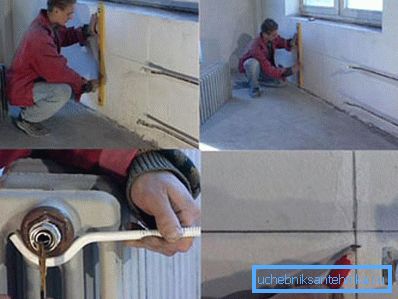

1. Il risultato di tali restrizioni è un basso livello di efficienza di riscaldamento, installazione costosa (se il sistema è impiegato da lavoratori assunti), estetica della rete, a causa della grande sezione trasversale dei tubi.

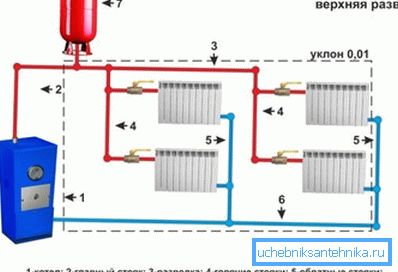

2. I circuiti di riscaldamento con circolazione naturale includono necessariamente un serbatoio di espansione aperto. Dovrebbe essere posizionato nella parte superiore della rete. Questo serbatoio dovrebbe contenere almeno un decimo di tutta l'acqua nel sistema.
3. L'apertura del serbatoio implica che il sistema debba necessariamente avere un contatto costante con la pressione dell'atmosfera.

Connessione della batteria parallela

1. Lo schema di riscaldamento dell'acqua con circolazione naturale può essere parallelo in serie monotubo. Quindi diventa possibile regolare il flusso di refrigerante in alcuni radiatori. (Vedi anche l'articolo Sistema di riscaldamento monotubo: caratteristiche.)
2. Va notato che in questo caso sarà possibile installare i termostati solo per ogni seconda batteria parallela.
3. Un flusso d'acqua chiuso nella rete è assolutamente vietato bloccare, a causa del suo surriscaldamento.

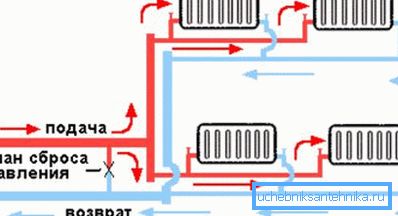

Esiste anche una versione a due tubi di collegamento in parallelo (orizzontale) delle batterie durante la circolazione naturale del liquido di raffreddamento. In esso, la temperatura dei radiatori non dipende tanto dalla loro posizione. È possibile regolare le singole batterie.

conclusione

Il sistema di riscaldamento gravitazionale ha sia i suoi svantaggi che i suoi vantaggi. Tuttavia, in alcuni casi descritti sopra, è la scelta ottimale dello schema di riscaldamento di una casa privata. Il video pubblicato nell'articolo continuerà il suo tema.
