Schema di riscaldamento della casa di campagna: opzioni per

26-08-2018
Riscaldamento

Il riscaldamento di qualsiasi casa privata dovrebbe essere fatto non solo correttamente, ma in piena conformità con le condizioni tecniche dell'oggetto. In questo articolo vedremo come un sistema di riscaldamento per case di campagna può essere organizzato, e in tal caso è meglio applicare questo o quel sistema.

Iniziamo con un punto chiave.

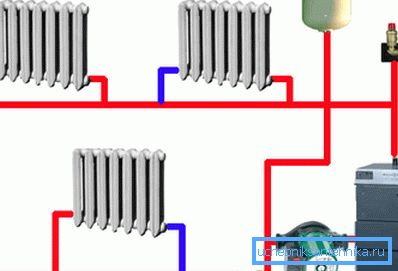

Schema di riscaldamento fotografico

Come scegliere una caldaia

Diamo un'occhiata alle caratteristiche di ciascuna soluzione nella tabella comparativa qui sotto.

Tipo di caldaia: Caratteristiche opzioni:
gas Se una strada con questo veicolo energetico è collegata alla casa, allora non c'è niente a cui pensare: basta comprare e installare una stufa a gas.

Se la casa è piccola (fino a 150 metri quadrati), allora funzionerà un'unità a muro, e se si tratta di un cottage a tre piani, allora è meglio acquistare un'opzione di pavimento.

elettrico In linea di principio, questa non è un'opzione molto redditizia in termini finanziari. Tuttavia, se non c'è gas, non c'è nessun posto dove andare.

Caldaie di questo tipo sono Tenovy e induzione. Il prezzo dei primi prodotti è interessante, tuttavia, non durano molto a lungo. L'induzione, tuttavia, è più costosa, ma servono non 5-7 anni, ma circa 20.

Dispositivi su diesel e combustibile solido Si distinguono per l'autonomia e la capacità di lavorare su combustibili come legno, coni, segatura, paglia, ecc. Le unità a combustibile liquido funzionano sia con il diesel che con l'olio usato. L'opzione è abbastanza buona, se non c'è gas, e ci sono interruzioni nell'elettricità.

Fai attenzione! Lo schema di riscaldamento in casa può prevedere l'operazione congiunta di due caldaie contemporaneamente - elettrica e, ad esempio, combustibile solido. Un dispositivo a combustibile solido può essere utilizzato come rete di sicurezza, ovvero può essere acceso nel momento in cui si perde energia elettrica.

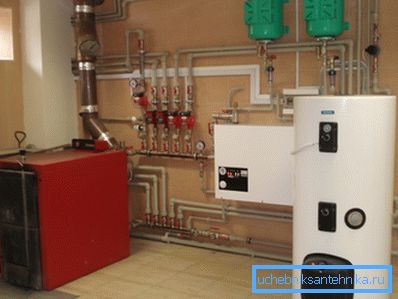

Un esempio di un sistema con l'operazione simultanea di due diverse caldaie

Abbiamo scoperto le caldaie, ora definiamo gli elementi ugualmente importanti del sistema.

Cosa scegliere tubi e radiatori

Gli schemi di riscaldamento delle case di campagna forniscono solitamente due opzioni per i tubi:

  1. Strada d'acciaio. Sono buoni perché trasmettono calore attorno al perimetro della casa, e sono cattivi perché è difficile assemblarli con le proprie mani, perché è necessario utilizzare una saldatrice. Inoltre, i prodotti hanno paura della corrosione.
Tubi d'acciaio
  1. Tubi di plastica. Diversa facilità di installazione e mancanza di connessioni problematiche. Quando si saldano i metalli, le cuciture possono arrugginirsi, ma la plastica saldata diventa in un certo senso monolitica, senza alcun rischio di perdita.

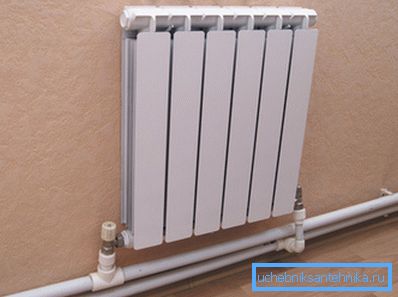

Baule di plastica

Fai attenzione! Riscaldamento di plastica di una casa di campagna - è del tutto possibile farlo da soli, poiché non sono necessarie abilità speciali. Inoltre, l'installazione di condotte di plastica è piuttosto economica, nonostante il risultato sia davvero duraturo.

Quindi si scopre che i tubi di plastica e una caldaia a gas sono le migliori opzioni. Inoltre, la stufa a gas può essere ordinata, ma a doppio circuito per la fornitura di acqua calda.

Per quanto riguarda i radiatori, per una casa privata è meglio usare tali prodotti:

  1. Batterie in ghisa. Mantengono il calore accumulato per un periodo piuttosto lungo e, inoltre, è importante installarli in sistemi di riscaldamento con circolazione naturale del liquido di raffreddamento.

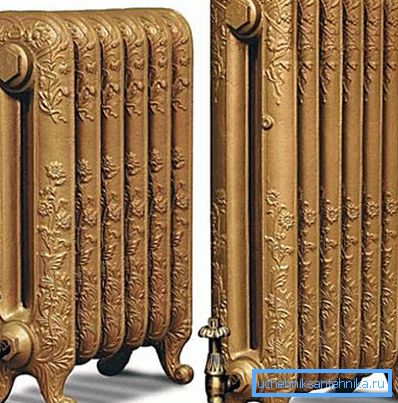

Moderni riscaldatori in ghisa

Suggerimento: con la circolazione naturale, uno schema di riscaldamento domestico prevede l'uso di tubi di acciaio o di plastica di grande diametro. Quando si implementa la prima opzione, il calore viene distribuito in modo uniforme attorno al perimetro dei locali e, nel secondo caso, il refrigerante arriva ai radiatori più caldo possibile.

  1. Radiatori a pannelli in acciaio. Questa è la soluzione ottimale per il riscaldamento forzato. Le batterie hanno un buon livello di scambio termico e contengono una piccola quantità d'acqua, grazie alla quale la caldaia deve riscaldare un po 'di vettore di calore.

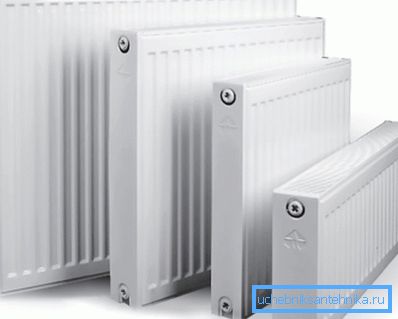

Elettrodomestici in acciaio

Per quanto riguarda le batterie bimetalliche, non è consigliabile utilizzarle per abitazioni private, poiché il bimetallo è progettato per funzionare in linee ad alta pressione o dove ci sono forti cadute di pressione.

Tuttavia, naturalmente, se questo è uno schema di riscaldamento di un edificio di 3 piani, e anche con un livello sotterraneo, allora forse vale la pena applicare un bimetallo. Se pianifichi una grande testa di potere.

Quindi, ora considera gli schemi specifici del riscaldamento domestico: analizziamo le opzioni per organizzare il riscaldamento.

Panoramica delle opzioni di assemblaggio del sistema

Prima di tutto, lo schema di riscaldamento di una casa a tre piani e di qualsiasi altro, è diviso in due tipi:

  1. Con circolazione naturale. Questo è quando il movimento dell'acqua avviene in modo naturale, senza l'uso di elettropompe - cambiando la densità del liquido di raffreddamento.

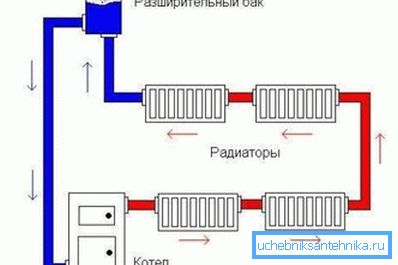

Il principio del sistema con una circolazione naturale
  1. Con circolazione forzata. Qui, le elettropompe vengono utilizzate per spostare il fluido. Come capisci, la piena autonomia del lavoro in questo caso è impossibile.

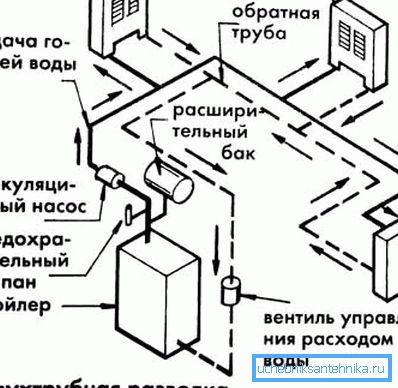

Circolazione forzata

Ora per quanto riguarda le differenze a seconda del metodo di distribuzione dei tubi.

Sistema a tubo singolo

In tale linea, il refrigerante bypassa tutti i radiatori in serie, cioè a sua volta, quindi ritorna alla caldaia. Qui si scopre che il liquido più freddo arriva in ogni batteria successiva rispetto a ciascun radiatore precedente.

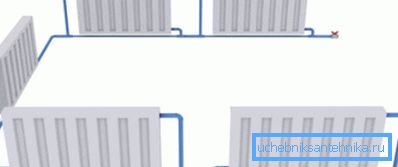

Sembra una linea di riscaldamento a tubo unico

In linea di principio, si ritiene che un tale schema di riscaldamento a casa sia il più realizzabile con le proprie mani, poiché è necessario installare un minimo di tubi e connessioni.

Tuttavia, gli svantaggi sono ovvi: ogni riscaldatore successivo nella catena generale sarà sempre meno caldo. L'opzione è adatta per le situazioni con un budget iniziale ridotto.

Twin pipe

Il punto qui è che vengono forniti due tubi paralleli a ciascuna batteria: alimentazione e "ritorno". Cioè, due linee sono disposte lungo il perimetro della stanza - e le linee da ciascuno di loro corrono ai lati differenti del radiatore.

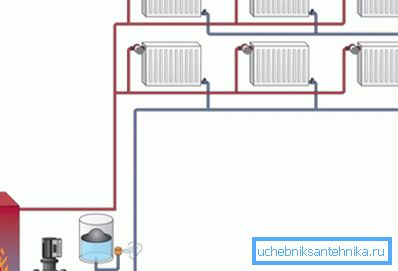

Il principio della circolazione a due tubi

Il vantaggio di questo approccio è la capacità di regolare il flusso di corrente in ogni singola batteria. È anche possibile bloccare completamente ciascun riscaldatore. Nel caso precedente, sarebbe impossibile farlo, perché il flusso di refrigerante su ogni dispositivo successivo si arresterebbe.

Il sistema di questo tipo è molto buono, tuttavia, avrà bisogno di più tubi e raccordi (a causa dell'installazione di rubinetti e la creazione di ulteriori "svolte").

Linea del collezionista

Lo schema di raccolta di un sistema di riscaldamento di una casa di campagna è reso più complicato con le proprie mani rispetto a tutte le opzioni precedenti.

L'idea è che uno speciale adattatore pettine sia installato all'uscita della caldaia, da cui una coppia separata di tubi di alimentazione e di ritorno è collegata a ciascun radiatore.

Qui, ovviamente, un consumo molto grande di tubi, ma un sistema di questo tipo è abbastanza comodo da usare, poiché tutte le regolazioni vengono eseguite in un unico posto. L'opzione migliore è installarla in grandi case, dove ci sono molte stanze e ci sono i pavimenti riscaldati.

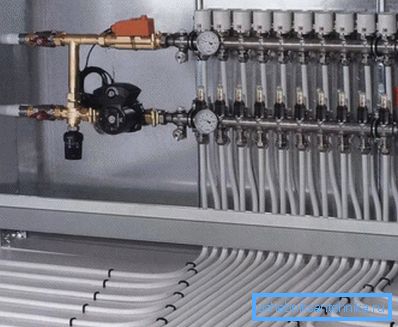

collettore

Fai attenzione! Per un flusso di fluido uniforme rispetto a ciascun riscaldatore, tale sistema deve essere bilanciato prima dell'avviamento regolando le valvole sull'adattatore.

In linea di principio, è qui che la nostra recensione è stata completata e ora possiamo riassumere.

conclusione

Abbiamo capito cosa costituisce il sistema di riscaldamento e di fornitura di acqua calda di una casa di campagna e abbiamo anche considerato su quale base questo o quel tipo di riscaldamento funziona.

Speriamo che ora tu possa progettare un riscaldamento veramente efficiente e redditizio per la tua casa. Se le informazioni non erano sufficienti, guarda il video alla fine di questo articolo.
