Schema di riscaldamento di un condominio sull'esempio di un

Gran parte delle stanze residenziali e dei servizi pubblici sono riscaldate centralmente, nonostante una varietà di altre opzioni. In primo luogo, gli schemi di riscaldamento degli edifici a più piani sono rilevanti per la costruzione di interi micro-distretti e piccoli insediamenti. Una caldaia è in grado di fornire calore a un numero elevato di oggetti.

Vantaggi delle reti centralizzate

Una caratteristica distintiva di tali sistemi è la presenza di apparecchiature di caldaia in una struttura separata. La consegna del liquido di raffreddamento viene effettuata tramite tubazioni, che sono disposte direttamente lungo la strada a ciascun oggetto.

Tali reti non sono organizzate con le proprie mani, poiché il volume di lavoro svolto è molto ampio.

• Qualsiasi schema di riscaldamento di un edificio a più piani è ben congegnato dagli esperti, quindi si verificano raramente gravi malfunzionamenti.
• Il funzionamento di tali sistemi viene solitamente effettuato a carburante, il cui prezzo è basso.
• Una rete di riscaldamento centralizzata, di regola, è servita da servizi speciali, il che significa che non è necessario il monitoraggio delle prestazioni.
• Con questa opzione, non è necessario posizionare la caldaia all'interno dell'abitazione, risparmiando così spazio.

NOTA! Per quanto riguarda gli aspetti negativi, essi possono essere attribuiti al funzionamento del sistema in base a un programma specifico e all'incapacità di personalizzare le condizioni di temperatura.

Struttura del sistema approssimativa

Il riscaldamento centralizzato in termini di dispositivo non è praticamente diverso dai sistemi autonomi. Tuttavia, la sezione trasversale delle condotte in questo caso è molto più grande e l'attrezzatura installata nel locale caldaia è molto più complicata.

I seguenti sono gli elementi principali.

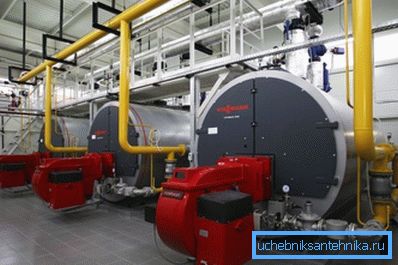

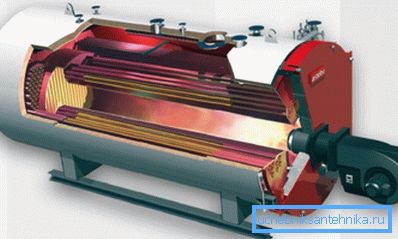

• Caldaie grandi e piccole, nonché impianti speciali di calore ed energia. Nel primo caso, il liquido di raffreddamento acquisisce la temperatura impostata direttamente durante la combustione del carburante. In un'altra forma di realizzazione, la fornitura di calore avviene a spese del vapore. Inoltre, le centrali termiche sono in grado di generare elettricità.

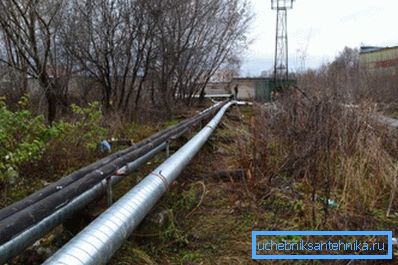

• Con l'aiuto di una rete di condotte che trasportano il refrigerante agli oggetti. Il diametro degli elementi di input e output raggiunge solitamente 1000 mm. Per quanto riguarda la guarnizione, può essere prodotta sia con metodi terrestri che sotterranei.
• Le apparecchiature di riscaldamento forniscono la possibilità di trasferire calore ai locali.. I dispositivi principali sono radiatori e termoconvettori. Sono installati in stanze riscaldate.

Aiuto! Una centrale termica (CHP) consente la sostituzione di diverse piccole caldaie, riducendo i costi di costruzione. Inoltre, viene liberata un'area considerevole.

Metodi di classificazione di base

Qualsiasi schema di riscaldamento di un edificio a più piani può rientrare in una categoria o in un'altra. La classificazione dei sistemi centralizzati può essere effettuata per diversi motivi. Puoi saperne di più leggendo le informazioni qui sotto.

A seconda del tipo di liquido di raffreddamento

• Le reti liquide sono le più comuni quando si riscaldano grattacieli. Consentono di erogare refrigerante su lunghe distanze senza un netto deterioramento delle caratteristiche di qualità.
• I sistemi a vapore sono usati molto meno frequentemente, ma si verificano ancora. Permettono la posa di tubi di riscaldamento con un diametro più piccolo. Questa opzione viene utilizzata principalmente dove è richiesto il vapore acqueo.

Basato sul metodo di connessione

• Le reti indipendenti suggeriscono il riscaldamento del liquido di raffreddamento in uno speciale scambiatore di calore.
• I sistemi dipendenti implicano la fornitura di calore direttamente attraverso i rami delle condotte.

Maggiori informazioni sul dispositivo

Per riscaldare centralmente un condominio, esso deve essere collegato alla linea di calore che va dal CHP o dal locale caldaie. A tale scopo, i tubi di ingresso per le unità termiche sono realizzati nella conduttura principale.

Immediatamente dopo gli elementi di bloccaggio, vengono installate le piane fangose, che sono necessarie per la precipitazione di sali e ossidi metallici. Grazie a questi dispositivi è possibile prolungare il periodo operativo.

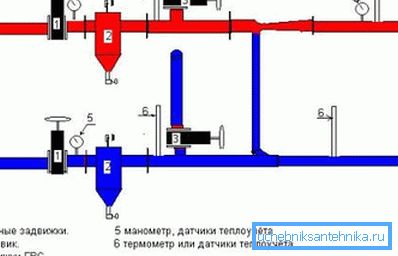

Inserto nel contorno della casa sono fatti inserti per acqua calda. Dopo di loro dovrebbe essere situato il nodo principale - l'ascensore di riscaldamento.

Layout del sistema

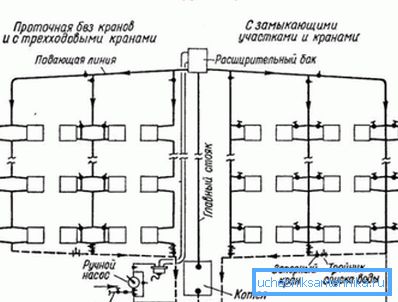

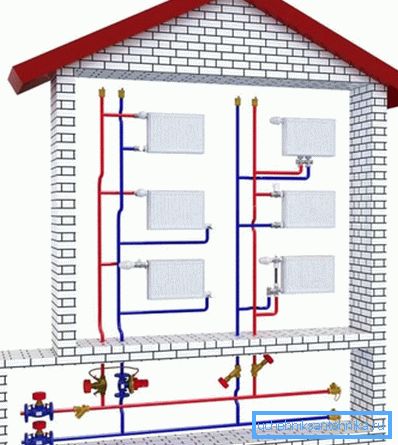

Tipicamente, lo schema di riscaldamento in un condominio presuppone la presenza di un tubo di alimentazione con un riempimento inferiore o superiore. Può divergere su un certo numero di rami, che vengono inviati all'edificio dal seminterrato o dalla soffitta.

Nel percorso inferiore, la coppia di riser viene combinata utilizzando speciali ponticelli situati nell'attico o nell'ultimo piano. Nel punto più alto, viene sempre installata una presa d'aria.

Un sistema di riscaldamento con riempimento superiore implica un'installazione sul pavimento tecnico di un serbatoio di espansione con un'uscita dell'aria. Le valvole sono utilizzate per tagliare ogni riser dalla rete comune.

La corretta polarizzazione durante l'installazione delle tubazioni consente di garantire lo scarico del liquido di raffreddamento quando si aprono le prese d'aria.

Il ramo con il riempimento superiore ha alcune peculiarità.

• La temperatura dei dispositivi di riscaldamento diminuisce quando il liquido di raffreddamento si sposta verso il basso, quindi sarà inferiore ai piani inferiori. Per compensare la perdita di calore installando sezioni aggiuntive di radiatori.
• Il lancio del sistema è abbastanza semplice, perché per il normale funzionamento è necessario aprire solo valvole speciali e gli estrattori d'aria per un certo periodo.
• Il drenaggio del liquido di raffreddamento dai montanti è alquanto complicato, poiché è necessario eseguire prima la sovrapposizione sul pavimento tecnico. Solo allora il reset si apre.

Fai attenzione! Il sistema di riscaldamento degli edifici a più piani viene impostato modificando il diametro dell'ugello dell'elevatore. Cioè, quando le sue dimensioni cambiano, il livello di riscaldamento aumenta o diminuisce.

Processo di ottimizzazione

Quando il refrigerante viene erogato dalla sorgente ai dispositivi di riscaldamento, si verificano perdite di calore piuttosto elevate, pertanto è necessario adottare alcune misure per mantenere la temperatura.

In realtà, ci sono solo due modi per uscire da questa situazione.

• L'installazione di apparecchiature con maggiore efficienza consente di migliorare il funzionamento del sistema.

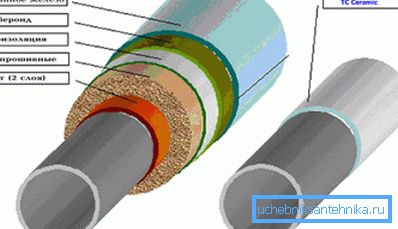

• L'ulteriore isolamento termico delle tubazioni può ridurre significativamente la perdita di calore.

Circa i principali svantaggi

1. Qualsiasi sistema centralizzato funziona secondo un determinato programma, quindi durante il funzionamento è necessario adattarsi ad esso. Inoltre, non è possibile regolare da soli l'impostazione della temperatura.
2. Il costo delle apparecchiature della caldaia e dei gasdotti è piuttosto elevato, il che significa che in caso di lavori di scarsa qualità, è possibile spendere enormi somme di denaro.
3. I lavori di riscaldamento centralizzato sono molto laboriosi, quindi in caso di emergenza, non ci vorrà molto tempo per ripristinare completamente o parzialmente il sistema.
4. Cadute di pressione periodiche in una rete centralizzata possono ridurre l'efficienza del riscaldamento in una certa misura.

In conclusione

Sopra è stata presentata l'istruzione considerando la disposizione dei sistemi di riscaldamento in edifici a più piani, in modo che i proprietari di appartamenti potessero apprezzare la scala della rete centralizzata e la sua efficacia. Se necessario, è sempre possibile creare un ramo autonomo che manterrà la temperatura desiderata nel soggiorno. Ulteriori informazioni su questo argomento possono essere trovate visualizzando un video speciale.
