Schema di riscaldamento efficiente di una casa a due piani

Quando si costruisce un'abitazione privata, uno dei compiti più importanti da risolvere in fase di progettazione è l'organizzazione competente di un sistema di riscaldamento autonomo. Il fatto è che non solo il livello di vita confortevole in una casa durante la stagione fredda, ma anche l'ammontare delle spese finanziarie annuali che dovranno essere pagate per l'acquisto di carburante per l'apparecchiatura della caldaia, dipenderà dalla soluzione corretta di questo problema.

Sviluppo di un sistema di riscaldamento dell'acqua

Se è possibile utilizzare una stufa convenzionale in pietra o mattoni per riscaldare una piccola casa privata ad un piano, allora diversi schemi di riscaldamento per una casa a due piani che utilizza caldaie a gas oa combustibile solido sono più efficaci per il riscaldamento di case e cottage di grandi dimensioni.

Per studiare questo problema in modo più dettagliato, questo articolo fornirà una breve istruzione panoramica, che esamina gli schemi di riscaldamento più comuni per una casa a due piani che utilizza sistemi di riscaldamento a pavimento e radiatori. (Vedi anche l'articolo Tubo per riscaldamento a pavimento: caratteristiche.)

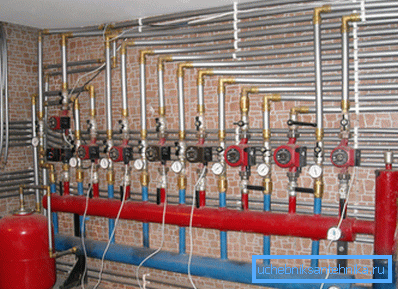

I componenti principali del sistema di riscaldamento

Indipendentemente dal tipo di layout scelto per il riscaldamento di una casa a due piani, qualsiasi sistema di questo tipo include un insieme di componenti e meccanismi che sono necessari per assicurare la sua ininterrotta attività:

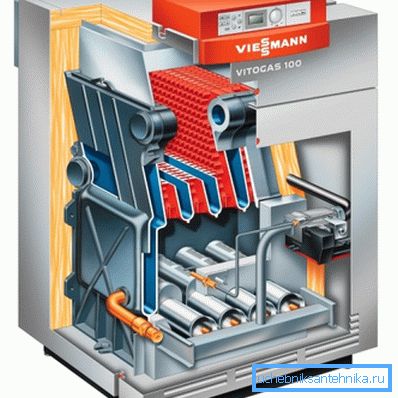

1. Caldaia di riscaldamento Può funzionare con combustibili liquidi, solidi o gassosi e serve a scaldare acqua o altro vettore di calore a una determinata temperatura operativa.

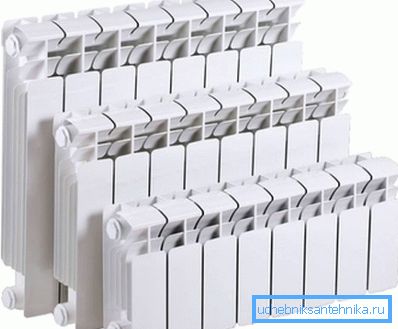

2. Radiatori di riscaldamento, infatti, sono normali scambiatori di calore in cui il calore dell'acqua riscaldata viene trasferito attraverso le pareti metalliche nervate all'aria ambiente fredda.
3. Di norma, ogni schema di riscaldamento del radiatore di una casa a due piani comprende due tubi dell'acqua interconnessi.. Il contorno della condotta diretta serve a trasportare il refrigerante riscaldato dalla caldaia al riscaldatore finale, cioè il radiatore installato in ogni stanza, e il contorno di ritorno serve a riportare il refrigerante raffreddato alla caldaia.

1. Serbatoio di espansione serve a smussare le perdite di carico nel sistema e compensare il volume del liquido di raffreddamento. Quando il fluido di lavoro viene riscaldato, aumenta di volume, con il risultato che il suo surplus cade nella camera sigillata del serbatoio di espansione. Come risultato del raffreddamento, riducendo la pressione e riducendo il volume del liquido, il refrigerante sotto l'azione del diaframma caricato a molla ritorna al sistema.
2. Pompa di circolazione fornisce un movimento costante del fluido di lavoro attraverso la tubazione in una determinata direzione e mantiene una determinata pressione di lavoro dell'acqua nel sistema.
3. Tra le altre cose, qualsiasi schema di riscaldamento di una casa privata a due piani contiene tutti i tipi di elementi di valvole e valvole di controllo.: valvole a sfera, valvole di sicurezza e di ritegno, termostati meccanici, nonché raccordi e dispositivi di collegamento.

Suggerimento: Nelle case di residenza stagionale, come trasportatore di calore, al posto dell'acqua si consiglia di utilizzare uno speciale liquido a bassa temperatura o antigelo. Il suo prezzo è significativamente più alto del costo dell'acqua normale, ma non congela a basse temperature e ha anche proprietà anti-corrosione.

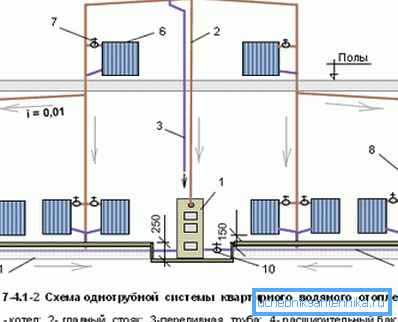

Connessione a tubo singolo

Il più semplice, ma allo stesso tempo, il meno efficiente è lo schema monotubo del sistema di riscaldamento di una casa a due piani, che è una catena di radiatori per il riscaldamento installati in stanze diverse interconnesse sequenzialmente mediante tubi di metallo o di plastica.

Questo tipo di connessione consente di ridurre al minimo la quantità di materiali utilizzati e il lavoro svolto, tuttavia presenta anche alcuni inconvenienti significativi.

1. L'acqua riscaldata, passando attraverso tubi e radiatori, emette il suo calore in modo non uniforme, e mentre si sposta nelle stanze remote della casa, si raffredda gradualmente.
2. Per compensare questo fenomeno, al fine di aumentare l'area di trasferimento del calore, è necessario installare un numero maggiore di radiatori per l'acqua in stanze remote.
3. Con questa opzione di connessione, diventa impossibile regolare la temperatura ottimale per ogni singola stanza di un edificio residenziale con le proprie mani.

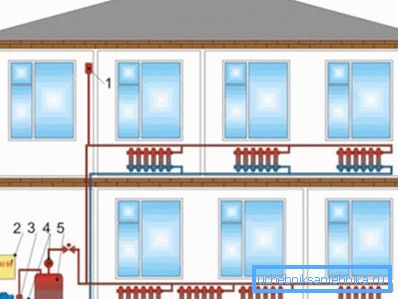

Utilizzando un circuito a due tubi

Più efficiente, ma allo stesso tempo più costoso è lo schema di riscaldamento dell'acqua a due tubi di una casa a due piani, la cui installazione richiede il consumo di una maggiore quantità di materiali e costi di manodopera.

Con questo collegamento, ogni radiatore acqua separatamente, il tubo di ingresso è collegato al circuito di riscaldamento diretto e il tubo di uscita al circuito inverso dell'impianto di riscaldamento.

Per le case a due piani, questa opzione di connessione è considerata la più ottimale, poiché presenta i seguenti vantaggi:

1. A causa del trasferimento uniforme del calore, è garantito lo stesso riscaldamento di tutte le stanze di un edificio residenziale, indipendentemente dalla loro posizione relativa rispetto alla caldaia di riscaldamento.
2. La connessione separata di ciascuna sezione consente di regolare autonomamente la temperatura richiesta per ogni specifica stanza o stanza di un edificio residenziale.
3. Una distribuzione più efficiente del calore porta ad un aumento dell'efficienza energetica dell'intero sistema e, di conseguenza, a significativi risparmi di carburante.

Fai attenzione! Tra l'altro, tale connessione consente di rimuovere le tubazioni dirette e di ritorno dagli occhi esterni posizionandole sotto un pavimento pulito o dietro elementi decorativi decorativi murali.

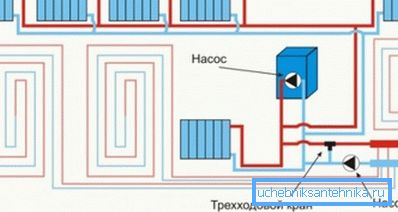

Distribuzione di tubi secondo lo schema combinato

Nella progettazione e costruzione di una casa residenziale con un sistema di riscaldamento a pavimento, il più razionale sarà lo schema di riscaldamento combinato di una casa privata a due piani, che combina sia la connessione monotubo che quella a due tubi.

In questo caso, parallelamente alle tubazioni dirette e di ritorno, un collettore separato per il riscaldatore di calore è collegato tramite una valvola a tre vie, a cui viene successivamente collegato un sistema di pavimento di acqua calda.

Tale connessione ha tutti i vantaggi di uno schema a due tubi e inoltre consente separatamente di includere radiatori di riscaldamento e un sistema di riscaldamento a pavimento, che consente di regolare in modo più flessibile la temperatura richiesta nella stanza.

Suggerimento: In parallelo ai collettori del sistema di riscaldamento a pavimento, è anche possibile collegare scaldasalviette posizionate in bagno, doccia o in cucina.

conclusione

Indipendentemente dallo schema scelto, il riscaldamento di una casa a due piani è un importante oggetto dell'infrastruttura interna e tale lavoro deve essere affrontato con cognizione di causa, dal momento che gli errori di progettazione o installazione possono essere eliminati solo nella stagione calda.

Tutte le informazioni necessarie possono anche essere ottenute guardando il video alla fine di questo articolo o leggendo materiali simili sul nostro sito web.
