Schema di un sistema di riscaldamento a due tubi: opzioni

14-10-2018
Riscaldamento

Quale potrebbe essere lo schema di un sistema di riscaldamento a due tubi in una casa privata o plurifamiliare? Come funziona il lancio di un tale sistema? Quale attrezzatura ausiliaria, oltre a tubi e dispositivi di riscaldamento, è necessaria per il suo lavoro? Proviamo a rispondere a queste domande.

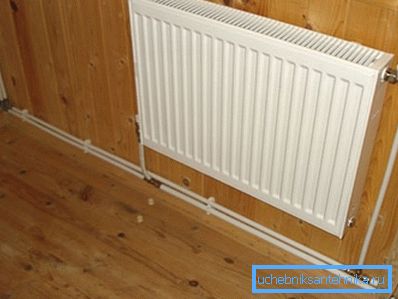

Traccia schema a due tubi.

Cos'è?

Per cominciare, cercheremo di spiegare in termini più semplici la differenza tra diagrammi a un tubo e due tubi per il collegamento di dispositivi di riscaldamento.

Immagina un paio di rack per il riscaldamento che girano sul piano superiore delle stanze adiacenti. Uno di loro - il server, il secondo - il contrario.

Quindi: se un radiatore installato su ogni piano apre il montante a cui è collegato, possiamo dire che abbiamo un circuito di riscaldamento a tubo unico. Ma se ogni batteria è un ponticello tra i riser - questo è un circuito di riscaldamento a due tubi.

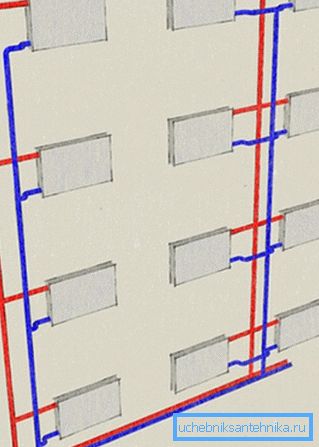

Quello che, in effetti, vediamo sul diagramma.

E ora aggiungeremo un po 'di confusione a queste costruzioni logiche snelle.

Nella sua forma pura, questi sistemi possono essere trovati solo in case private di un piccolo numero di piani e quadrati.

Più spesso, vengono utilizzati schemi combinati come il seguente:

  • I due fondi che attraversano il seminterrato sono collegati dagli stessi riser al piano superiore, che si adattano alla descrizione del sistema a due tubi.
  • Tuttavia, ogni singolo riser - one-pipe. La costruzione descritta sopra con i termosifoni-architravi in ​​un vero condominio non sarà utilizzabile: il liquido di raffreddamento semplicemente non salirà al piano superiore, spostandosi solo attraverso uno o due architravi inferiori.

Per chiarire: come scopriremo più avanti, il problema è risolto bilanciando la regolazione dei dispositivi di riscaldamento. Tuttavia, nelle strozzature dei condomini, non è possibile utilizzare affatto una delle disposizioni che lasciano gli appartamenti vicini senza riscaldamento. Solo perché ogni sistema dovrebbe avere la massima protezione contro um, rappresentanti brillanti della maggioranza intellettuale.

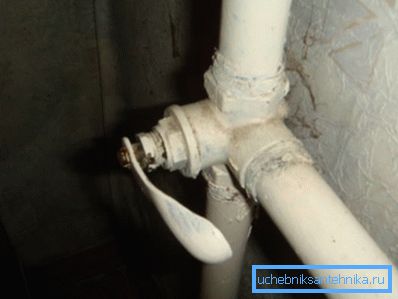

Valvola a tre vie sulla torre di riscaldamento di Krusciov. Queste gru sono diventate periodicamente la causa di gravi incidenti: i proprietari dell'appartamento hanno cercato di riscaldare le batterie con il loro aiuto.

classificazione

Quindi, che tipo di schemi di sistemi di riscaldamento a due tubi si possono trovare nelle utenze domestiche e nella costruzione di alloggi privati?

Per orientamento

Nel sistema verticale, entrambi i tubi - flusso e flusso di ritorno sono disposti verticalmente. Nell'orizzontale, rispettivamente, il contrario. E questi schemi sono spesso combinati all'interno della stessa casa: ad esempio, l'imbottigliamento con bretelle può formare un sistema orizzontale e accedere al riscaldamento: verticale.

Nel corso del refrigerante

Nello schema seguente, il refrigerante si muove in una direzione lungo l'imbottigliamento; in un vicolo cieco - cambia la direzione del movimento verso l'opposto quando si passa da un feed all'altro. Un esempio tipico di uno schema associato è un sistema di riscaldamento a due tubi di una casa privata a un piano, le cui finestre e porte non interferiscono con la posa dei tubi; ma se ci sono ostacoli, viene utilizzato il vicolo cieco.

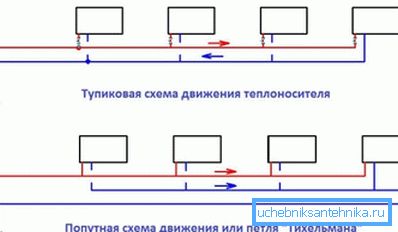

Deadlock e schemi di passaggio.

Promuovendo il movimento del liquido di raffreddamento

  • Negli edifici condominiali, il vettore di calore (acqua di processo) è azionato dalla differenza di pressione tra i tubi di alimentazione e di ritorno della conduttura di riscaldamento.
  • Una soluzione tipica per una grande casa privata è una o più pompe di circolazione.
  • Infine, in una piccola area della casa, la circolazione può essere assicurata dalla differenza di densità tra le masse d'acqua calde e scariche di calore dell'acqua. La fonte di calore diventa una caldaia o un forno con uno scambiatore di calore.

Imbottigliamento superiore e inferiore

La maggior parte dei nuovi edifici moderni - le case dell'imbottigliamento inferiore: i condotti di alimentazione e di ritorno si trovano nel seminterrato o nel sottotetto tecnico al di sopra del piano terra occupato da magazzini o magazzini.

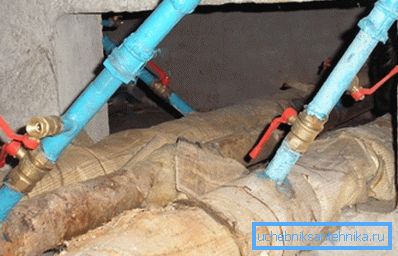

Nella foto - il sistema con l'imbottigliamento inferiore: flusso e flusso di ritorno divorziati nel seminterrato.

La convenienza di tale schema è che tutte le valvole e i raccordi sono concentrati in un unico punto: per resettare il riser di riscaldamento, è sufficiente spegnere due valvole adiacenti e svitare un paio di tappi. Lo svantaggio principale è il lancio laborioso dopo un reset: per rimuovere la camera di equilibrio, è necessario raggiungere l'appartamento in cima al montante.

Ci sono, tuttavia, un paio di sfumature.

  • Se non ci sono dispositivi di riscaldamento su uno dei riser, può essere ricaricato dal seminterrato insieme al bagno turco. A tal fine, al posto della spina è installata una valvola di scarico. È sufficiente avvitare la spina sul secondo montante e aprire la valvola su di esso, lasciando aperta la valvola di sfogo - e l'aria volerà fuori nella parte anteriore del flusso d'acqua.
Con questo schema di lancio, l'aria volerà via attraverso un montante inattivo.
  • In alcune case, gli architravi con le gru di Mayevsky sono in soffitta. Per iniziare non è necessario entrare negli appartamenti del piano superiore; tuttavia, in caso di forti gelate, l'acqua spesso si congela quando viene congelata nei ponticelli.

Schemi di riscaldamento a due tubi con riempimento superiore si differenziano per il fatto che l'alimentazione è in soffitta; il trasportatore di calore passa i montanti aperti dai radiatori sulla strada per il tubo di ritorno situato nel seminterrato. Un serbatoio di espansione con una presa d'aria è installato nella parte superiore del punto di riempimento.

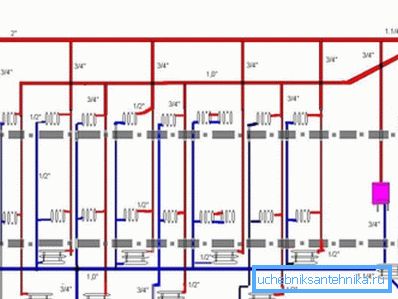

Top imbottigliamento.

Qual è il risultato?

  1. Durante lo scarico, l'acqua non si congela né nell'imbottigliamento né nei riser: basta aprire la bocca nella soffitta.
  2. L'avvio del sistema è semplice e sicuro: tutta l'aria è nel serbatoio di espansione.

Il prezzo di un semplice reset e avvio è la necessità di essere eseguito quando il montante è disconnesso: deve essere bloccato dal basso e dall'alto.

equilibratura

Il circuito orizzontale a due tubi nella sua forma originale non è utilizzabile: il liquido di raffreddamento circola solo attraverso i dispositivi di riscaldamento più vicini alla caldaia o alla pompa. Il problema è risolto bilanciando - strozzando ogni batteria per ottenere la stessa temperatura.

Nota: a causa dell'inerzia del sistema, la stabilizzazione della temperatura del liquido di raffreddamento richiede diverse ore. Quindi, l'ovvia istruzione: con l'auto-bilanciamento, la posizione di ogni choke cambia in un valore minimo con controllo ripetuto delle temperature in 2-4 ore.

Se si coprono le manette dei radiatori più vicini alla caldaia, l'acqua passerà attraverso quelle lontane.

attrezzatura

Quando costruisci un sistema in una casa privata, avrai bisogno di una certa quantità di attrezzature aggiuntive oltre a tubi e valvole. Con le funzioni di alcune delle sue specie, ci incontreremo brevemente.

Tipo di attrezzatura Breve descrizione
Serbatoio di espansione La capacità di compensare l'espansione del portatore di calore durante il riscaldamento. Un serbatoio chiuso viene preso uguale al 10% del volume del liquido di raffreddamento e viene montato dopo la pompa di circolazione. Un serbatoio aperto è montato nella parte superiore del circuito.
Valvola di sicurezza Allevia la pressione eccessiva quando il circuito chiuso si surriscalda.
Presa d'aria automatica Rimuove aria e gas dal circuito a causa di processi elettrochimici.
La gru di Mayevsky Dispositivo per lo spurgo dell'aria manuale. Montati nei tappi dei radiatori superiori o nella parte superiore di ciascun ponticello tra i riser.
soffocamento Valvola a vite analogica per la regolazione manuale della croce.
Testina termica Induttanza automatica, variazione della permeabilità a seconda della temperatura dell'aria.

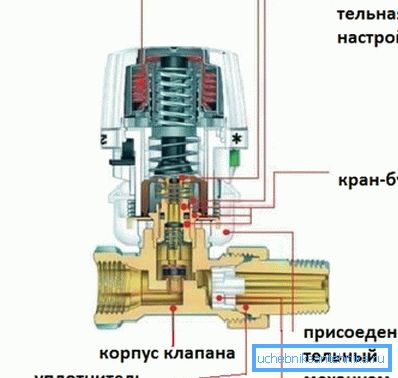

Dispositivo testa termostatica.

conclusione

Speriamo che le informazioni offerte al lettore siano utili. Come sempre, il video allegato all'articolo lo accontenterà con ulteriori materiali tematici. Buona fortuna!
