Schemi di collegamento dei radiatori di riscaldamento in una

Quando si costruiscono o riparano, si hanno diversi modi per collegare i radiatori di riscaldamento in una casa privata, ma, tuttavia, ci sono solo due opzioni per una disposizione generale del circuito, anche se qui ci sono molte sfumature. Queste opzioni sono suddivise nella disposizione di un sistema a tubo singolo oa due tubi, sebbene fornisca il trasferimento di un contorno a un sistema di riscaldamento a pavimento, a un riscaldamento a collettore e simili.

Ma per capire questo, dovresti stare con noi e proseguire nella lettura, dove, tra le altre cose, ti mostreremo il video in questo articolo.

Tipi di contorni

Brevemente sulle caldaie

Nota. Per qualsiasi tipo di riscaldamento è necessaria una fonte e in questo caso può essere una caldaia particolare. La scelta di questa unità dipende, in primo luogo, dalla disponibilità di energia in casa: elettricità, gas, diesel o combustibile solido.

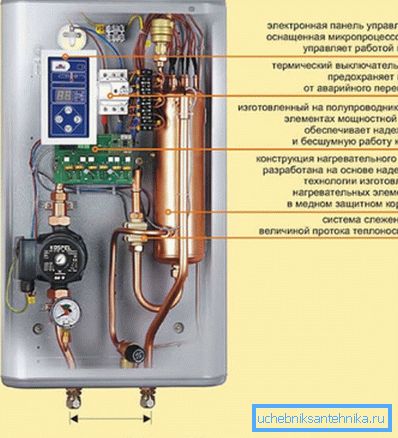

• Caldaie elettriche sono suddivisi in due tipi - TEN ed elettrodo, e questo dipende dal metodo di riscaldamento del refrigerante in essi, cioè, l'acqua in essi può essere riscaldata sia con l'aiuto di elementi riscaldanti o con l'aiuto di elettrodi. Al momento, non siamo interessati alle caratteristiche complete delle unità, ma allo stesso tempo si può dire che il prezzo dell'elettrodo è molto più basso, ma non c'è possibilità di collegare l'acqua calda. In totale, le caldaie elettriche sono piuttosto economiche e possono funzionare su una rete di "220 V" o "380 V", a seconda delle dimensioni della stanza riscaldata (consumo energetico richiesto).

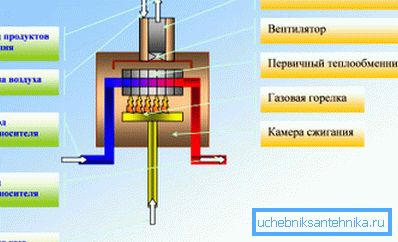

• Le più comuni sono le caldaie a gas., ma anche loro sono di due tipi: convezione (tradizionale) e condensazione (bassa temperatura) - la loro scelta dipende dal circuito di riscaldamento installato in casa. Le caldaie a condensazione sono molto costose, ma molto economiche - la loro efficienza talvolta supera il 120%, ma il loro uso è più appropriato per i circuiti a bassa temperatura, cioè i sistemi di riscaldamento a pavimento. Nei casi con radiatore o misto (radiatori - pavimento riscaldato), di regola, utilizzare unità tradizionali.
• Caldaie diesel meno comuni - sono uno, due e tre stadi e vengono utilizzati più spesso in varie aziende agricole, con accesso limitato a fonti di energia, come elettricità, gas e combustibile solido. Ma le caldaie a combustibile solido sono molto popolari, soprattutto perché recentemente molti modelli di generatori di gas che lavorano sul principio della pirolisi sono stati lanciati sul mercato.

Nota. Ci sono anche caldaie universali che combinano contemporaneamente diversi tipi di carburante. Ad esempio, gas - elettricità, gas - diesel, solare - gas - combustibili solidi e altre combinazioni.

Sistemi di riscaldamento

Alcuni idraulici usano una connessione per radiatori in una casa privata.Leningradka è un sistema a un tubo, solitamente progettato per tre o quattro, sulla forza di cinque radiatori (molto dipende dalle loro dimensioni).

L'essenza qui è la seguente: il refrigerante, agendo su un tubo più largo, cade in piccoli rami che alimentano i radiatori di riscaldamento - questo è chiaramente visibile nell'immagine schematica superiore.

Il problema principale di un tale circuito è che quando l'acqua entra nella batteria, perde parte della temperatura e ritorna nel tubo di alimentazione e più si ottiene, più si spegne.

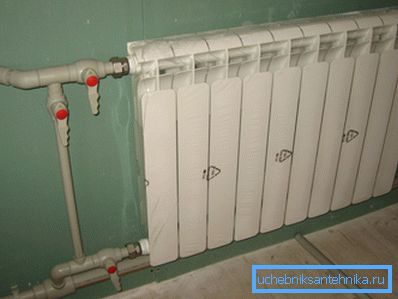

Affinché il raffreddamento non sia così significativo, viene inserito un bypass davanti al radiatore - nella foto in alto è realizzato con valvole di arresto e tale dispositivo è una piaga di edifici a più piani per gli idraulici.

Il fatto è che gli inquilini, al fine di aumentare la temperatura nel loro appartamento, bloccano la circonvallazione e l'acqua circola attraverso il loro radiatore, utilizzando la risorsa di calore al massimo, e gli inquilini che vivono più lontano ricevono il refrigerante già raffreddato. Succede che il rubinetto del bypass del sistema di riscaldamento monotubo sia installato sul primo, secondo e terzo piano, quindi gli abitanti del quarto, e specialmente il quinto piano, hanno batterie quasi fredde.

Continuiamo a considerare come collegare un radiatore di riscaldamento in una casa privata e procedere a un contorno a due tubi, che è necessariamente utilizzato in stanze con una vasta area - tu stesso hai fatto in modo che, nonostante i risparmi, il sistema monotubo abbia una serie di inconvenienti.

Il vantaggio principale del sistema costituito da due tubi - alimentazione e ritorno ("ritorno") è che il liquido di raffreddamento, passando attraverso un gran numero di radiatori su tutti i piani, non ritorna al tubo di alimentazione, ma viene scaricato nel "ritorno".

Il manuale consente inoltre di collegare contemporaneamente i radiatori con un pavimento caldo al contorno a due tubi, come mostrato nell'immagine in alto: anche qui tutto è semplice, se si segue attentamente.

Il liquido di raffreddamento che attraversa il tubo di alimentazione entra nei radiatori e nell'impianto di riscaldamento a pavimento, ma può passare solo attraverso la valvola a tre vie, indicata nel circuito superiore come unità di pompaggio e miscelazione (se necessario, può essere inserita anche una pompa di circolazione) .

Quando il pavimento viene riscaldato alla temperatura desiderata, la valvola viene attivata e l'acqua calda viene scaricata nel tubo di ritorno, e quando si raffredda, la valvola si apre.

conclusione

Come potete vedere, le opzioni per collegare i radiatori di riscaldamento in una casa privata con le proprie mani non sono così difficili - hanno solo bisogno di capire. Tuttavia, se si desidera salvare e installare un sistema monotubo, calcolare innanzitutto la potenza termica necessaria per la casa. Ricordarsi che un tubo senza perdita può riscaldare un massimo di quattro radiatori bimetallici per 10 sezioni.
