Schemi di collegamento dei radiatori per riscaldamento:

Uno degli aspetti più importanti nel processo di progettazione del riscaldamento è il processo di installazione, che influisce direttamente sulle prestazioni dell'apparecchiatura. Ma molti proprietari di appartamenti e case di campagna non sempre eseguono correttamente questo processo, il che porta a una riparazione costante. In questo articolo considereremo solo la corretta connessione del radiatore agli impianti di riscaldamento.

Opzioni di connessione dello strumento

Forse, vale la pena iniziare con le modalità di posa delle tubazioni di riscaldamento, motivo per cui il modello di connessione del radiatore dipende direttamente dal riscaldamento.

Esistono due modi per posare le tubazioni per il riscaldamento:

• monotubo - in cui il refrigerante viene alimentato attraverso un tubo ai radiatori di riscaldamento, fissato successivamente uno dopo l'altro e, dopo averli lavati, ritorna alla fonte di riscaldamento. Di norma, il 20-30% della lunghezza del percorso è già raffreddato notevolmente.

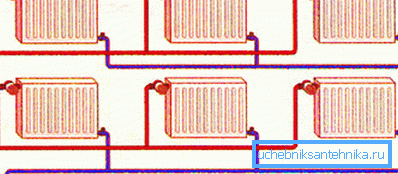

• Twin tube - costituito da due tubi indipendenti: l'alimentazione e il ritorno, e in questo caso il liquido di raffreddamento comporta un collegamento in parallelo di elementi riscaldanti.

I moderni design delle batterie sono per lo più dotati di quattro possibili punti di installazione della pipeline (due superiori e due inferiori). Pertanto, il collegamento di radiatori a vari sistemi è possibile in diversi modi.

Connessione a senso unico

Il modo più comune per installare un sistema di riscaldamento può essere definito un'opzione unilaterale quando si tratta di condomini.

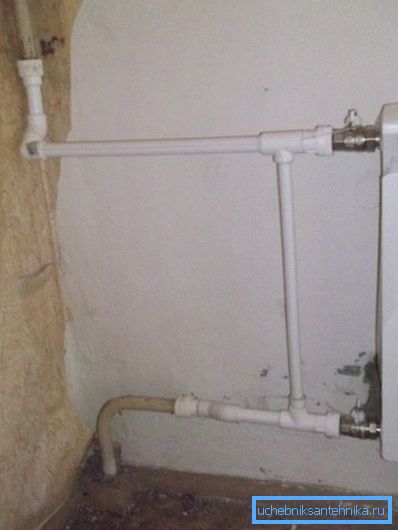

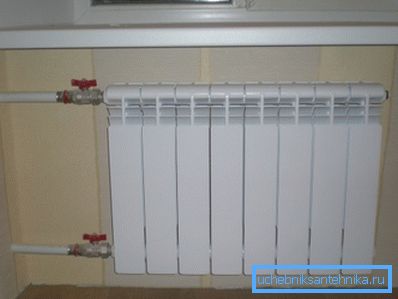

Questo schema di collegamento di un radiatore di riscaldamento prevede il collegamento di tubazioni su un lato del dispositivo:

• Il tubo di alimentazione è solitamente collegato all'ugello in alto.
• L'inverso è fissato nella posizione inferiore.

Fai attenzione! Con la connessione unilaterale del radiatore con il cambiamento dei punti dei circuiti di alimentazione e di ritorno, è possibile la perdita di trasferimento di calore del sistema fino al 7%.

Il layout unilaterale della pipeline della batteria include necessariamente un ponticello che collega il "flusso" e il "flusso di ritorno" davanti al dispositivo. Smontare questo jumper con le proprie mani è estremamente indesiderabile, poiché può disturbare il funzionamento dell'intero sistema di riscaldamento centralizzato.

Il coefficiente di trasferimento del calore può anche ridurre l'aumento ingiustificato delle sezioni del dispositivo, superiore a 12-15 pezzi a causa dell'indebolimento del riscaldamento dell'area remota.

Connessione diagonale

Per i prodotti con un numero di sezioni superiore a 15 pezzi, lo schema di connessione diagonale dei radiatori in acciaio sarà il più ottimale.

Secondo questo schema:

• La pipeline di alimentazione è montata sul dispositivo in alto, da un lato.
• Deviazione nel punto più basso, d'altra parte.

Il liquido di raffreddamento, distribuito dall'alto verso il basso e in diagonale, garantisce un riscaldamento uniforme di tutte le parti del radiatore. La violazione del principio di fornitura e connessione di ritorno può comportare una diminuzione della potenza di riscaldamento dei prodotti di riscaldamento del 40-50%.

NOTA! Per ottenere il massimo effetto, una connessione diagonale viene utilizzata nei sistemi di riscaldamento a due tubi.

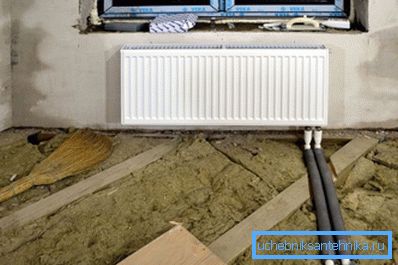

Connessione inferiore

Uno schema accettabile per collegare i radiatori in una casa privata è la disposizione inferiore dei tubi. Il processo consiste nel collegare le tubazioni da diversi lati del dispositivo nei suoi punti più bassi. La possibile perdita di potenza della batteria in uno schema di connessione del 12-14% può essere regolata installando valvole dell'aria attraverso le quali viene rimossa l'aria dal sistema.

Aiuterà anche ad aumentare l'efficienza del riscaldamento con i radiatori più bassi - l'installazione di un riscaldamento della pompa di circolazione.

Suggerimento: Si consiglia di installare le valvole di intercettazione nei punti in cui i dispositivi sono collegati alle tubazioni. Ciò consentirà di eseguire lavori di riparazione o di smantellare e sostituire la batteria guasta senza spegnere l'intero sistema di riscaldamento.

Le sfumature di installazione e collegamento dei radiatori

Indipendentemente da ciò che è stato scelto lo schema di fissaggio con le batterie, ci sono un certo numero di regole per l'installazione di dispositivi, aderendo al quale è possibile creare un sistema di riscaldamento efficace.

Le istruzioni di installazione per i radiatori raccomandano quanto segue:

• Le batterie devono essere installate direttamente sotto le finestre o vicino alle aperture delle porte (nelle abitazioni private) - poiché queste parti sono le principali fonti di dispersione del calore.
• Quando si installa la batteria, è necessario rispettare le distanze normative dal dispositivo alle strutture appropriate:

• A un'altezza di circa 100-120 mm dal pavimento.
• La distanza dal muro è di 20-50 mm.
• Sotto il davanzale della finestra 100 mm.

Ti consigliamo di ascoltare le raccomandazioni degli esperti, perché i costi di supervisione in fase di installazione e connessione - riducendo l'efficienza e il costo del riscaldamento della tua casa.

conclusione

Speriamo che le informazioni di cui sopra ti aiuteranno a capire e installare correttamente i dispositivi del sistema di riscaldamento e senza problemi. Dopotutto, se tutto è fatto correttamente, allora non puoi spendere soldi per molti anni e non pensare alle riparazioni, ai costi e ai tempi imminenti, che è meglio spendere per la tua famiglia e riposare.

Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
