Schemi di riscaldamento con doppia caldaia: le soluzioni più

Come sapete, il riscaldamento a doppio circuito in una casa avviene quando il generatore di calore riscalda separatamente l'acqua per i radiatori (primo ramo) e per l'acqua calda (secondo ramo). Uno schema simile del sistema ai nostri giorni è diventato piuttosto popolare, a causa della sua versatilità e comfort.

Affinché tale rete funzioni, prima di tutto è necessaria una caldaia a doppio circuito, che può riscaldare sia il fluido termovettore che l'acqua calda. Descriveremo come una casa privata con una caldaia a doppio circuito può essere implementata in questo articolo.

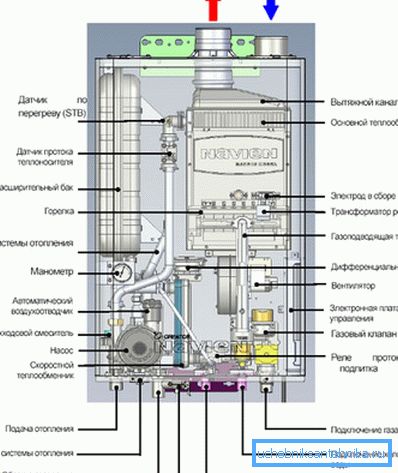

Caratteristiche dei generatori di calore a doppio circuito

1. La principale differenza tra queste unità e le controparti a circuito singolo è che utilizzano l'energia termica del combustibile non solo per riscaldare l'acqua nel circuito di riscaldamento, ma anche nel ramo per l'approvvigionamento di acqua calda.

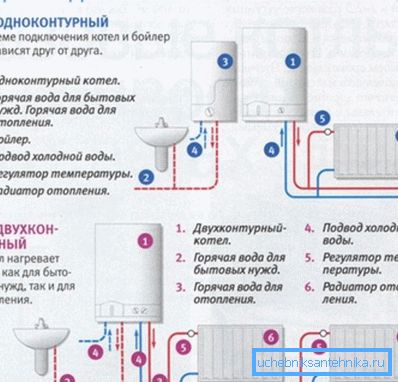

2. Le controparti a circuito singolo possono essere utilizzate anche per riscaldare l'acqua.. Questo può accadere nel serbatoio di stoccaggio mediante riscaldamento indiretto. In questo caso, il trasportatore di calore cederà parzialmente energia, fluendo attraverso uno scambiatore di calore aggiuntivo in un serbatoio isolato termicamente.
3. La principale differenza tra l'unità di bypass di fabbrica di tali circuiti casalinghi è il trasferimento diretto di energia termica dal combustibile all'acqua..

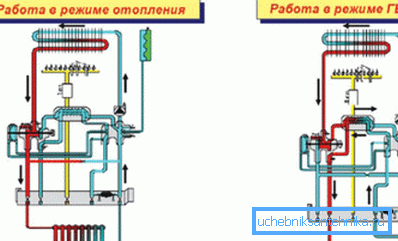

Fai attenzione! Quando si progetta un sistema, considerare una caratteristica molto importante che ha uno schema di riscaldamento con una caldaia a doppio circuito. Quando la casa include un rubinetto dell'acqua calda, la caldaia smette di riscaldare il liquido di raffreddamento e passa al circuito ACS.

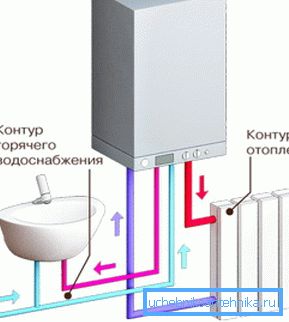

In che modo una tale unità funziona nella pratica?

1. Per edifici ben isolati con un'area significativa, la modalità di funzionamento suonata dell'unità a doppio circuito non è molto importante. Tali edifici hanno un'inerzia termica elevata. Pertanto, anche quando la caldaia riscalda l'acqua per un paio d'ore solo per le necessità domestiche, la temperatura nella casa cambierà di solo 1/2 gradi.
2. Quando un edificio è piccolo o non sufficientemente isolato, l'inerzia diventa un parametro importante. Le batterie di riscaldamento e l'acqua nei tubi in questo caso dovrebbero raffreddarsi il più a lungo possibile. Questo può essere ottenuto raccogliendo i radiatori con un grande volume di sezioni e tubi con una sezione maggiore.
3. Quando c'è bisogno di volumi significativi e costi costanti di acqua calda, è meglio non installare una caldaia a doppio circuito.

Qui lo schema di riscaldamento con due caldaie sia di un circuito analogico che di una colonna di acqua di riscaldamento è migliore. L'unità a doppio circuito non sarà in grado di mantenere una temperatura confortevole nei locali se viene utilizzata una percentuale maggiore del tempo nell'ACS.

1. Anche un sistema di riscaldamento a gravità non dovrebbe essere progettato con una caldaia simile.

Fai attenzione! In questo caso, dopo aver fermato la caldaia, la circolazione nella rete di riscaldamento si interromperà quasi immediatamente. La sua guarigione sarà lunga. Durante il rabbocco con acqua calda, le batterie si riscaldano in modo non uniforme. Ciò porterà a una scomoda distribuzione della temperatura nelle stanze.

Sistemazione di riscaldamento se l'edificio è piccolo

Consideriamo quale può essere lo schema di reggiatura di una caldaia per riscaldamento a doppio circuito se la casa è di un piano, piccola (fino a 100 m2) e ha diverse stanze separate che devono essere tutte riscaldate.

In questo caso, la rete a un tubo sarà ottimale. È il più semplice in costruzione e installazione, con il suo funzionamento quasi senza problemi. Inoltre, il prezzo del sistema sarà basso, a causa dell'economia dei materiali, perché prenderanno meno di una controparte a due tubi.

Implementazione dello schema

1. Un piccolo volume dell'edificio suggerisce che ci saranno pochi inquilini al suo interno. Quindi il costo dell'acqua calda sarà piccolo. Non c'è bisogno di rinunciare ad avere inerzia insignificante, ma belle batterie al calore in alluminio a calore. Gli analoghi su ghisa sono sensibili al calore, ma, di norma, non estetici.
2. Il volume del liquido di raffreddamento nei tubi, in questo caso, è consigliato aumentare. La soluzione ottimale al problema è aumentare la sezione trasversale dei prodotti di una riga. Ad esempio, da Du-30 a Du-40. La quantità di acqua nei circuiti diventerà quindi 1,6 volte più grande.
3. Tutti i radiatori devono essere montati, senza aprire il circuito, parallelamente ad esso. Lo schema del loro legame può essere diagonale o inferiore.

Le istruzioni consigliano di indossare ciascuna batteria:

• acceleratore (bilanciamento del mangime);
• valvola di intercettazione sul tubo di ritorno;
• valvola per lo spurgo dell'aria dal sistema (design convenzionale o Mayevsky) alla calotta superiore destra o sinistra.

Opzione di cablaggio inferiore

1. Per ridurre la sezione trasversale del circuito principale e aprirlo, in questo caso, non dovrebbe essere.
2. Immediatamente dopo il generatore di calore, il tubo di contorno deve essere sollevato in verticale per creare un collettore "accelerante". Quindi devi guidarlo con una pendenza (costante) verso il basso.

Fai attenzione! Tale instradamento dei tubi è piuttosto complesso e antiestetico. Tuttavia, è necessario che quando la pompa viene spenta, le batterie di riscaldamento siano riscaldate a causa della circolazione naturale.

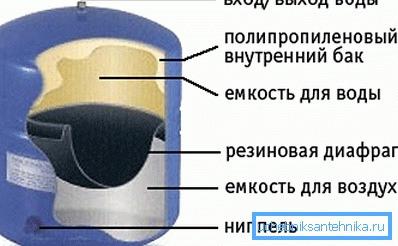

1. Di fronte alla caldaia (lungo il flusso del liquido di raffreddamento) dovrebbe essere installato il vaso di espansione (diaframma). Compenserà l'aumento del volume d'acqua quando viene riscaldato.
2. Il serbatoio dovrebbe avere una capacità del 10 percento del volume del portatore di calore. Il serbatoio dovrebbe essere installato.

Cosa fare se la casa è di grandi dimensioni

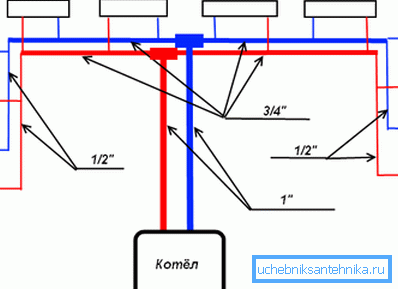

1. Per un grande edificio a due piani con un gran numero di stanze separate, lo schema di riscaldamento a due tubi è il più adatto. Dovrebbe avere un riempimento superiore e radiatori di cablaggio costante.
2. Direttamente dal generatore di calore, l'acqua riscaldata scorre verso l'alto attraverso il tubo di alimentazione. Gira intorno all'edificio nel suo attico o soffitto del piano superiore.
3. Poi l'acqua entra nei riser, le batterie sono collegate a loro. Non aprono completamente il montante. Ogni dispositivo è dotato di una regolazione dell'aria e di un ponticello.
4. Si consiglia di installare una valvola di intercettazione sul secondo ramo della tubazione di ingresso. La valvola per lo spurgo dell'aria può essere posta solo una e fissata al serbatoio di espansione nella parte superiore del circuito.
5. Sul secondo (inferiore) tubo, che si piega intorno all'edificio attraverso il seminterrato o i pavimenti del primo piano, l'acqua scorre di nuovo alla caldaia.

Fai attenzione! Tale legame di una caldaia di riscaldamento a doppio circuito ha un importante vantaggio. Se necessario, è in grado di funzionare a causa della circolazione naturale del vettore di calore. Un tubo per il flusso dell'acqua nella parte superiore dell'imbottigliamento agirà qui come un collettore acceleratore.

Cioè, un sistema con un tale schema può funzionare senza unità dipendenti dalla potenza (per esempio, una pompa). Sulla base di questo, se si dovesse verificare un caso di forza maggiore, non ti congelerai mai.

Aumentare l'inerzia termica del sistema

È possibile aumentare l'inerzia termica del sistema di riscaldamento con le proprie mani.

1. È conveniente farlo scegliendo una sezione leggermente più grande dei tubi di contorno di quanto sia necessario per il progetto.

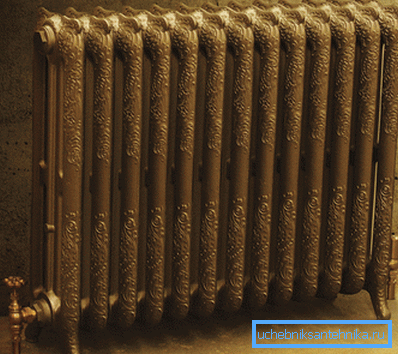

2. È inoltre possibile sostituire le batterie in alluminio con le controparti in ghisa. Hanno un volume interno espanso di sezioni, che aumenta la conduttività termica e la capacità termica del materiale. Si ritiene che tutte le batterie in ghisa per gli impianti di riscaldamento abbiano un design brutto. Tuttavia, non lo è. Sì, i loro modelli obsoleti dell'era sovietica sono ancora in produzione. Ma oltre a loro, il mercato offre controparti moderne. Ad esempio, bellissimi radiatori da pavimento in ghisa forgiata o batterie da muro con forme estetiche piatte.

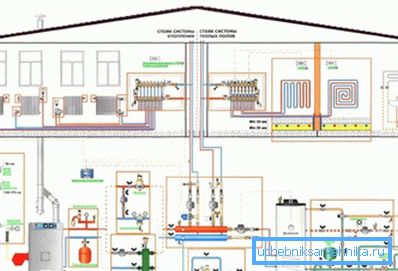

1. Spesso, l'attico o il secondo piano di una casa in inverno è necessario solo occasionalmente, ad esempio, per accogliere gli ospiti. Quindi l'opzione migliore è utilizzare uno schema di riscaldamento con due generatori di calore e circuiti separati a tubo singolo per ogni piano.
2. In questo caso, nella parte superiore, la caldaia verrà utilizzata per la maggior parte del tempo in modalità economica, ad es. mantenere una temperatura di circa + 5 gradi.

Il modo più economico per superare tutti i problemi.

1. È possibile migliorare autonomamente la rete di riscaldamento, aumentando molte volte la sua inerzia termica.

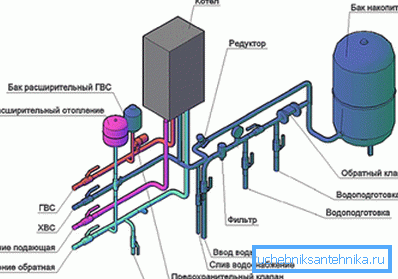

2. Per fare ciò, aggiungere al circuito una batteria di energia termica (serbatoio di accumulo). È un contenitore con un volume di 300/2000 l, che ha due tubi di collegamento. Il serbatoio dovrebbe essere ben isolato per ridurre la perdita di calore.
3. La capacità serve per l'accumulo di grandi volumi di acqua riscaldata. Se la caldaia si arresta, il calore viene speso da questo serbatoio. È chiaro che quanto più grande è il serbatoio, tanto più lento sarà il riscaldamento dei radiatori.


4. L'accumulatore di calore può essere posizionato su una qualsiasi delle sezioni dell'impianto di riscaldamento. Puoi montarlo nel seminterrato. Per fare ciò, aprire il circuito inferiore con due connessioni. È possibile mettere l'unità nella dispensa. Un'opzione interessante è quella di trasformare il dispositivo in una stufa calda. Dopotutto, inevitabilmente darà un po 'di calore all'atmosfera.
5. La batteria compenserà le cadute di temperatura nel liquido di raffreddamento durante il periodo in cui la caldaia riscalda l'acqua per la fornitura di acqua calda. È molto utile se la caldaia è alimentata dall'elettricità.

Fai attenzione! Certo, questo metodo ha i suoi svantaggi. Ad esempio, un accumulatore di calore è piuttosto costoso. Un modello isolato di alta qualità, con un volume di un metro cubo, ti costerà 20/30 rubli, che dipende dal produttore.

conclusione

Il generatore di calore a doppio circuito presenta sia vantaggi che svantaggi. Se lo si desidera, gli aspetti negativi dell'unità possono essere significativamente ridotti. In questo caso, otterrete il sistema più comodo che fornirà la vostra casa con acqua calda e calda. Il video ti dirà ancora di più.
