Serbatoio di espansione per riscaldamento - schema di

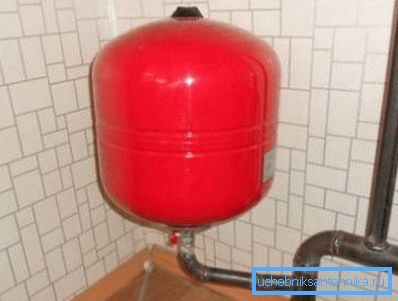

All'installazione di alcuni sistemi di riscaldamento autonomo è richiesto l'installazione di un vaso di espansione. In questo articolo vedremo cosa è questo dispositivo, quale funzione esegue e come è collegato al sistema.

Cos'è un serbatoio di espansione e perché è necessario?

Dal nome di questo dispositivo, è possibile indovinare che è necessario per l'espansione. Il fatto è che con un cambiamento di temperatura, la pressione nel sistema cambia a seguito dell'espansione termica. Dal momento che quando si modifica il suo volume, l'acqua o un altro refrigerante rimane praticamente incomprimibile, l'espansione termica può portare alla distruzione dei dispositivi di riscaldamento.

Per questo motivo, esiste un fenomeno come un colpo d'ariete che può anche danneggiare tubi o radiatori. L'unica soluzione corretta in questa situazione è l'inclusione di un serbatoio con aria (sostanza facilmente comprimibile) nel sistema. Con un tale serbatoio, l'espansione termica del liquido di raffreddamento porterà solo ad un leggero aumento della pressione.

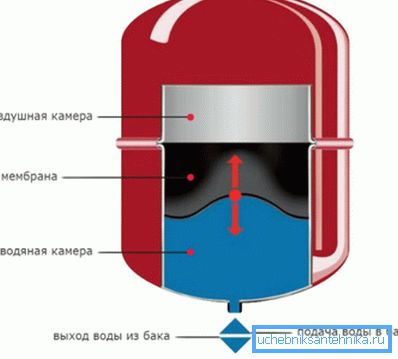

Fai attenzione! Affinché l'ossigeno non si dissolva in acqua e non provochi corrosione all'interno della tubazione, l'acqua nel serbatoio viene separata dall'aria da una membrana elastica.

Si noti che il dispositivo esegue la funzione descritta in sistemi di riscaldamento chiusi.

Tuttavia, i serbatoi di espansione sono utilizzati in altri tipi di strutture di riscaldamento:

• Nei sistemi aperti che sono in contatto con l'aria.
• In sistemi centralizzati con troppopieno. In questo caso, il serbatoio è installato in soffitta ed è collegato al tubo di riscaldamento della casa.

In entrambi i casi, è necessario installare un serbatoio di espansione del riscaldamento per eliminare le prese d'aria dalla tubazione. Ciò è dovuto al fatto che la pressione del refrigerante negli impianti di riscaldamento non è sufficiente a spremere l'aria dalle parti superiori. Di conseguenza, il serbatoio di espansione funge da serbatoio per la raccolta dell'aria.

In condotte termiche chiuse, l'aria viene scaricata quando viene avviato il riscaldamento, mentre all'aperto, entra autonomamente nell'atmosfera.

Caratteristiche di installazione

L'installazione del vaso di espansione nell'impianto di riscaldamento dipende dal tipo di quest'ultimo. Come accennato in precedenza, il riscaldamento può essere implementato utilizzando metodi chiusi e aperti.

Di seguito consideriamo come eseguire una connessione di connessione del serbatoio fai-da-te in entrambi i casi.

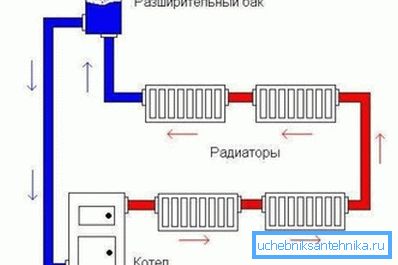

Sistema aperto

Il riscaldamento aperto, in sostanza, è una grande nave con correnti di convezione specifiche all'interno.

L'installazione di un vaso di espansione per il riscaldamento in questo caso, come per tutti gli altri dispositivi di riscaldamento, dovrebbe fornire:

• Rapido innalzamento del liquido di raffreddamento riscaldato dalla caldaia fino al punto superiore della struttura di riscaldamento, così come la sua naturale circolazione attraverso i dispositivi di riscaldamento.
• Movimento verso l'alto libero e senza impedimenti di bolle d'aria.

Per questi motivi, l'installazione di questo dispositivo viene eseguita nella parte superiore della struttura. Molto spesso, in case private, questi serbatoi si trovano nella soffitta o nella parte superiore del collettore del palcoscenico superiore (in un sistema a tubo unico).

Devo dire che il serbatoio stesso per un sistema aperto è anche diverso nel suo design:

• Non richiede valvole;
• Non ha bisogno di una membrana di gomma e persino di una copertura.

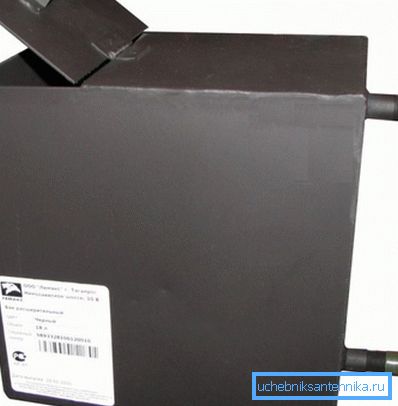

In questo caso, il serbatoio di espansione è un semplice contenitore nel quale, se necessario, è possibile aggiungere un secchio d'acqua per sostituire l'acqua evaporata. Di norma, il prezzo di un tale dispositivo è pari a una coppia di elettrodi e il costo per metro quadrato di lamiera di acciaio è spesso di diversi millimetri.

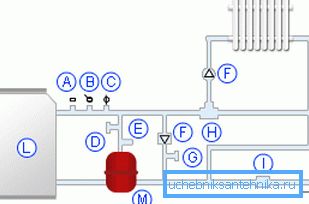

Sistema chiuso

Se il progetto viene implementato in base a uno schema chiuso, l'installazione del vaso di espansione dell'impianto di riscaldamento presenta una serie di funzioni, che esamineremo di seguito:

• Il luogo migliore per collegare il dispositivo è l'area in cui il flusso del refrigerante è più vicino al flusso laminare e non vi sono turbolenze.. Pertanto, la soluzione ovvia è installarla davanti a una pompa di circolazione per il riscaldamento. Per quanto riguarda l'altezza del luogo, non importa, dal momento che il compito del dispositivo, come già detto sopra, è quello di compensare l'espansione termica e lo smorzamento del colpo d'ariete.
• Grande importanza è la posizione del serbatoio nello spazio. Idealmente, il liquido dovrebbe fluire nel contenitore dall'alto, che rimuoverà completamente l'aria dal compartimento con il liquido.
• Il volume del dispositivo deve essere almeno un decimo del volume di tutto il liquido nel sistema.. Calcolare il volume d'acqua può essere basato sulla potenza della caldaia - 15 litri di liquido sono presi per kilowatt.

Fai attenzione! Spesso le caldaie per il riscaldamento sono dotate di serbatoi di espansione e persino di pompe di circolazione. Pertanto, prima di acquistare i dispositivi, è necessario assicurarsi che siano necessari.

montaggio

Ad esempio, considerare come l'installazione della capacità della membrana.

Quindi, l'istruzione ha questo aspetto:

• Se il collegamento viene effettuato con il riscaldamento esistente, prima di tutto è necessario spegnere tutte le apparecchiature e scaricare l'acqua dalle batterie. Per far scorrere meglio il liquido, apri i rubinetti di Mayevsky.

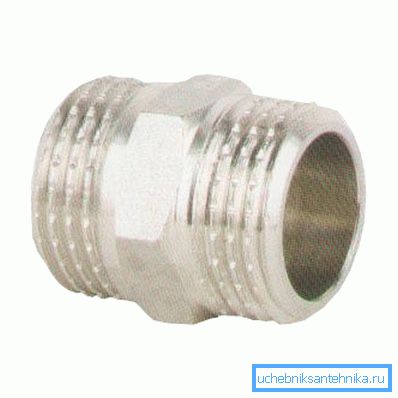

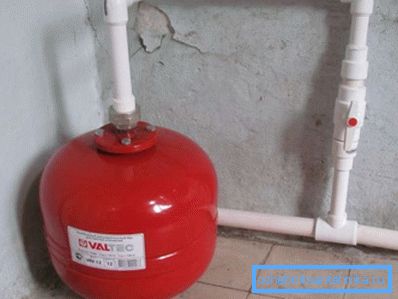

• Se si utilizzano batterie di riscaldamento in plastica, l'installazione deve essere eseguita tramite un elemento di montaggio rimovibile, denominato "americano". La prima parte è avvitata al serbatoio, e il secondo è saldato al tubo. Quindi entrambe le parti sono collegate.

• Quindi è necessario tagliare il tubo di riscaldamento e installare un raccordo a cui è collegato il tubo dal serbatoio.
• Mentre non c'è acqua nelle batterie, è necessario rimuovere il filtro grossolano e lavarlo.
• Dopo aver installato tutti gli elementi in posizione, è necessario aprire i rubinetti e riempire i radiatori con acqua. La pressione dovrebbe salire a 1,2-1,3 kPa.
• Alla fine del lavoro dovrebbe essere spento l'aria e chiudere i rubinetti Mayevsky.

Suggerimento: Prima del serbatoio di espansione, è consigliabile installare una gru. Ciò consentirà di riparare il dispositivo senza scaricare l'acqua dalle batterie.

Dopo aver eseguito tutti i passaggi precedenti, è possibile accendere la caldaia.

Consigli utili

Affinché il funzionamento del dispositivo non causi problemi, ti consigliamo di leggere i seguenti suggerimenti:

• Tutti i serbatoi a membrana hanno un nipplo che consente di pompare aria fino alla pressione richiesta.. Dalla fabbrica, i dispositivi sono in vendita con una pressione di 1,5 kgf / cm? Lo stesso capezzolo consente, se necessario, di ridurre la pressione.

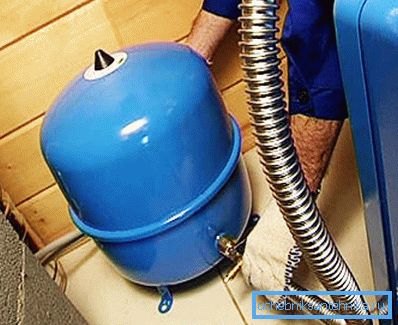

• Ci sono i serbatoi di espansione rossi per il riscaldamento e quelli blu per l'approvvigionamento idrico.. La differenza tra loro sta solo nel fatto che in blu la membrana è fatta di gomma alimentare.
• Se la valvola di sicurezza del serbatoio funziona spesso, il suo volume non è sufficiente. In questo caso, è possibile installare in parallelo un altro dispositivo di questo tipo.
• Se il liquido nel serbatoio bolle, significa che il liquido di raffreddamento circola a bassa velocità o non c'è affatto circolazione.. Di conseguenza, il problema risiede nella pompa di circolazione.

Ecco, forse, tutti i punti principali che è necessario conoscere per il successo dell'installazione e del funzionamento del vaso di espansione.

conclusione

Il serbatoio di espansione è spesso un elemento necessario del sistema di riscaldamento. Inoltre, per far fronte efficacemente ai compiti ad esso assegnati, è necessario installarlo correttamente, in conformità con le regole di cui sopra.

Dal video in questo articolo, puoi raccogliere alcune informazioni aggiuntive su questo argomento.
