Servo per il riscaldamento - la base del sistema di

In passato, non c'erano requisiti particolarmente stringenti per gli impianti di riscaldamento: bastava che la stanza fosse calda. Oltre all'affidabilità, un moderno sistema di riscaldamento deve anche garantire la possibilità di controllo della temperatura su un'ampia gamma. Il servoazionamento è progettato per rendere il riscaldamento il più reattivo possibile, consente di regolare la temperatura nella stanza al grado

Ambito di applicazione

Nell'impianto di riscaldamento, può essere installato in luoghi diversi, ad esempio, se è necessario regolare il flusso di refrigerante nel riscaldatore, è installato sul tubo di alimentazione. Ma la servovalvola della valvola del riscaldatore consentirà di regolare il flusso d'aria nel forno della caldaia, cioè la potenza del riscaldatore verrà regolata (vedere anche l'articolo Modern Heating Terem - alta qualità ad un prezzo accessibile).

La regolazione della temperatura nella stanza viene spesso eseguita in due modi:

• con l'aiuto di termostati - L'opzione migliore in caso di radiatori di riscaldamento. In questo caso, i regolatori sono installati davanti a ciascuna batteria e regolano automaticamente il flusso di refrigerante nel radiatore;
• usando il servo - più spesso usato quando necessario per regolare la temperatura del riscaldamento a pavimento

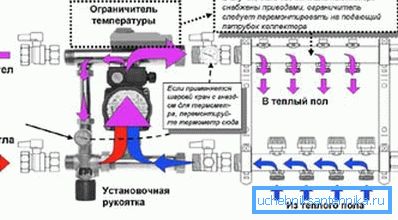

Fai attenzione! I servi possono essere installati sul pettine del collettore di riscaldamento invece delle solite testine termiche.

Nel caso di pavimenti caldi, è particolarmente importante mantenere il refrigerante non superiore a una certa temperatura. Se, ad esempio, per regolare il flusso del liquido di raffreddamento con i termoregolatori convenzionali, quando si avvia il sistema si può verificare una situazione in cui l'acqua calda scorre nei tubi. Di conseguenza, sarà semplicemente scomodo camminare sul pavimento per un po 'e il guasto di una parte dei tubi è possibile.

L'installazione di un servo con una valvola a 3 vie sul collettore eviterà questo. Di solito lo faccio, soprattutto perché il prezzo di un dispositivo del genere è minimo.

Maggiori informazioni sul design

I servomotori possono essere divisi in 2 gruppi di dispositivi: elettromeccanici ed elettrotermici. Nel primo, l'impegno meccanico viene utilizzato per impostare una parte in movimento. Nei dispositivi elettrotermici, invece, la proprietà di un liquido (gas, solido) viene utilizzata per modificare il volume quando viene riscaldata e viene utilizzata negli impianti di riscaldamento.

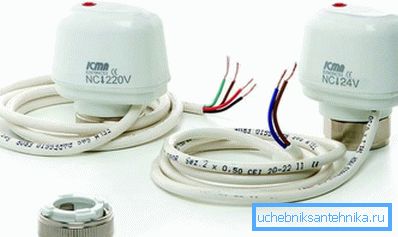

Quando si sceglie un modello particolare, è necessario conoscere la notazione utilizzata, potrebbero esserci opzioni come:

• normalmente aperto / chiuso;
• tensione 230 o 24 V.

Con la tensione tutto è chiaro - 230 V significa alimentazione del dispositivo dalla rete e 24 V - dalle batterie. Ma l'aperto / chiuso direttamente correlato alla modalità di funzionamento e l'ambito del dispositivo.

• tipo normalmente chiuso quando si chiude il circuito, l'acqua scorre attraverso la sezione del tubo, questo è il tipo utilizzato nel riscaldamento;
• normalmente aperto - al contrario, quando il circuito si chiude, blocca il movimento della sostanza attraverso il tubo, tali dispositivi sono utilizzati principalmente in condizionatori d'aria, apparecchiature di refrigerazione.

Dispositivo e principio di funzionamento

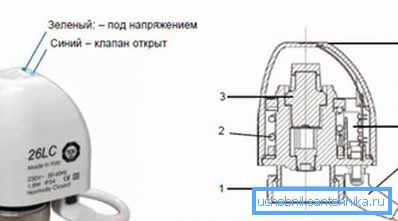

L'elemento principale di questo dispositivo può essere chiamato una camera sigillata con una parete corrugata. All'interno di questa camera ci possono essere gas, liquidi o un solido - quando riscaldato cambierà le dimensioni del soffietto (camera ermetica) e regolerà la corrente della sostanza attraverso il tubo.

Durante il funzionamento, un termostato posizionato in qualsiasi punto della stanza segnala al servo che la temperatura supera l'optimum. Il circuito si chiude e la corrente inizia a fluire attraverso di esso.

Quando ciò accade, il soffietto viene riscaldato e allungato. Quando si allunga il soffietto inizia a premere sullo stelo della valvola, riducendo il foro di passaggio nel tubo.

Il design è caricato a molla, in modo che dopo che il circuito è stato aperto di nuovo e il soffietto si raffredda, la molla farà ritornare il dispositivo di spinta nella sua posizione originale, e il foro del foro aumenterà di dimensioni.

Caratteristiche di installazione

Al momento dell'installazione automatica l'istruzione servo avrà il seguente aspetto:

• In primo luogo, un termostato è installato nella stanza - registrerà il cambiamento nella temperatura dell'aria;
• quindi viene installata una valvola a due o tre vie (le caratteristiche di ciascun tipo di valvola sono discusse di seguito);

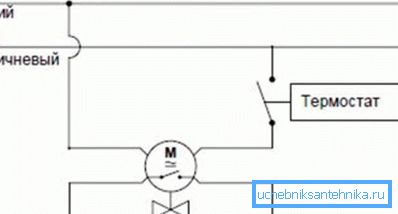

• Un servo attuatore è installato direttamente sulla valvola ed è collegato al termostato. Il dispositivo è alimentato.

Fai attenzione! Nei servoazionamenti a 4 core, viene fornito un contatto per la possibile connessione di altri dispositivi.

Se tutto il lavoro di connessione è eseguito correttamente, il LED sulla testa del servo dovrebbe accendersi, in base al colore, è possibile valutare la posizione:

• il colore blu indica che il dispositivo è attualmente diseccitato, cioè è nello stato aperto;
• una luce verde indica che il dispositivo è eccitato, cioè il servo è chiuso.

Utilizzo di valvole a due e tre vie

L'attuatore può essere utilizzato con valvole a due, tre e quattro vie. Nei sistemi di riscaldamento, i primi 2 tipi di valvole sono più spesso utilizzati.

I servo valvole a due vie sono solitamente installati davanti ai radiatori. Un tale dispositivo ha solo un ingresso e un'uscita, e un cambiamento nell'orifizio consente di regolare il passaggio del refrigerante attraverso la valvola. L'installazione del dispositivo di regolazione è fatta a mano.

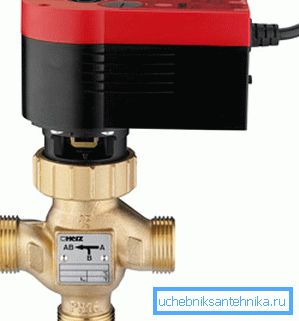

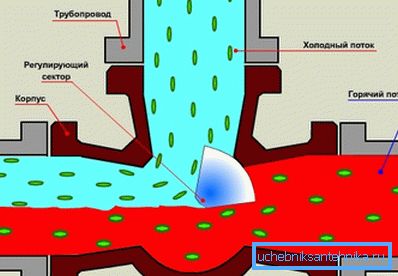

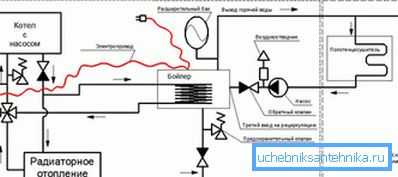

Quelli a tre vie offrono molte più funzioni. L'installazione del servoazionamento consente non solo di regolare la corrente del refrigerante attraverso di esso, ma anche, se necessario, di isolare i circuiti di riscaldamento l'uno dall'altro.

Fai attenzione! La separazione dei circuiti di riscaldamento è semplicemente necessaria quando si utilizza il radiatore convenzionale e il riscaldamento a bassa temperatura (riscaldamento a pavimento).

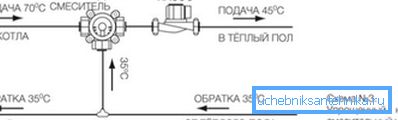

Quando termoregolato, l'attuatore su una valvola a 3 vie può, ad esempio, predisporre la miscelazione nel tubo di alimentazione dell'acqua dal tubo di ritorno. Ciò garantisce al 100% che un fluido termovettore troppo caldo non penetri nel riscaldatore.

Riassumendo

L'uso di servoazionamenti consente un'elevata flessibilità nella regolazione del sistema di riscaldamento. Allo stesso tempo, il costo di tale dispositivo è basso e la facilità di installazione non fa che aumentare la sua popolarità. Un tale sistema di riscaldamento permetterà di rispondere in modo adeguato e rapido al minimo cambiamento di temperatura in casa (vedi anche l'articolo Installazione del riscaldamento: suggerimenti sulla selezione dei componenti di un sistema autonomo).

Il video mostra un esempio dell'installazione di un servo sul collettore di riscaldamento.
