Sezione radiatore in alluminio: caratteristiche tecniche di

Convettori di riscaldamento da metalli non ferrosi stanno diventando sempre più popolari. Vogliamo considerare l'elemento strutturale principale di un tale radiatore - una sezione, e scoprire quanti watt ci sono in una sezione di un radiatore in alluminio, quali sono le sue dimensioni e altre caratteristiche. Vi diremo anche come calcolare il numero di sezioni del radiatore in alluminio necessario per riscaldare una stanza specifica.

Caratteristiche tecniche di un radiatore sezionale

disegno

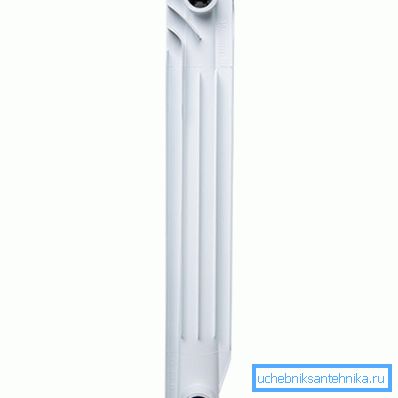

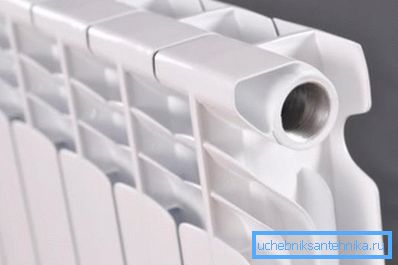

Le batterie sezionali hanno quasi lo stesso design. Sono un sistema di due serbatoi orizzontali collegati da canali verticali. Sui tubi verticali all'esterno ci sono le alette delle piastre, che formano canali per il movimento delle correnti di convezione e aumentano l'area di interazione termica.

La distanza tra le piastre viene scelta in modo che le correnti di convezione non siano laminari, ma turbolente. Ciò aumenta l'intensità dell'interazione aerea con la superficie dell'alloggiamento.

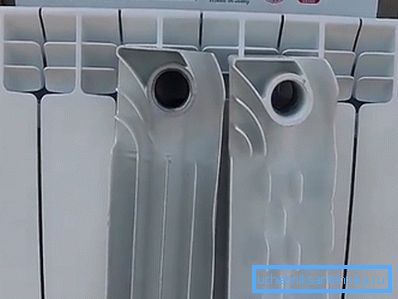

Il design è diviso in parti uguali. Una di queste parti include un canale verticale e due elementi di collettore, uno dall'alto e l'altro dal basso. L'elemento del collettore con il canale verticale forma una connessione a forma di T, i cui due fori aperti sono adattati per essere combinati con altri fori di collettore simili.

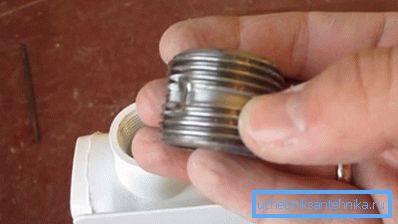

Le parti sono collegate usando un nipplo speciale con una guarnizione.

Se la parte è installata con un bordo, il foro viene chiuso con una spina o utilizzato per collegare l'alimentazione, il ritorno o la valvola dell'aria.

Considerare il funzionamento di una batteria con un design simile:

• Le parti sono assemblate in un'unica batteria, un tubo di alimentazione del refrigerante è collegato a uno dei fori, un tubo di scarico del liquido di scarico è collegato a un altro, una valvola Mayevsky viene utilizzata per scaricare l'aria in eccesso verso il terzo, il quarto foro è chiuso con una spina;
• Il liquido di raffreddamento entra nel collettore e riempie gradualmente l'intero dispositivo. L'alluminio ha un'alta conducibilità termica, circa quattro volte superiore all'acciaio. Pertanto, il corpo inizia a scaldarsi rapidamente;
• La superficie riscaldata del termoconvettore inizia a emettere energia termica. La quota di radiazione di calore nella gamma dell'infrarosso rappresenta circa il 50 - 60% del trasferimento totale di calore del dispositivo;

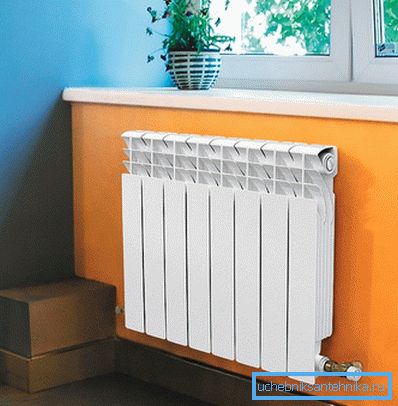

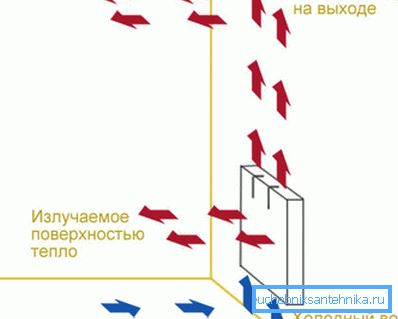

• L'aria a contatto con la superficie del corpo inizia a riscaldarsi a causa del trasferimento di calore diretto. Sotto l'azione della gravità, le masse riscaldate cominciano a muoversi verso l'alto attraverso i canali formati dai bordi del convettore e nuove parti di aria fredda vengono aspirate nella batteria dal basso;
• Il dispositivo inizia a funzionare come una pompa a gravità. I flussi d'aria che attraversano i canali assumono un carattere a vortice, che aumenta il trasferimento di calore delle piastre dovuto alla miscelazione.

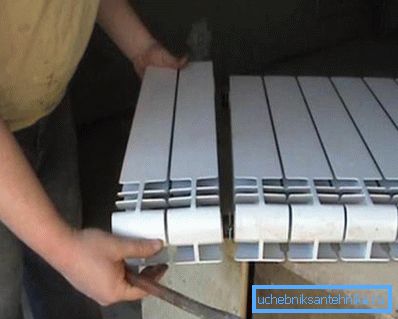

Fai attenzione! Il principale vantaggio del design della sezione è la possibilità di cambiare la potenza e le dimensioni del dispositivo con le proprie mani.

Caratteristiche e caratteristiche

La principale caratteristica tecnica di ogni riscaldatore è la sua potenza termica. Questa è la quantità di calore che il dispositivo trasmette all'ambiente per unità di tempo. Misurato in kcal / ora o watt.

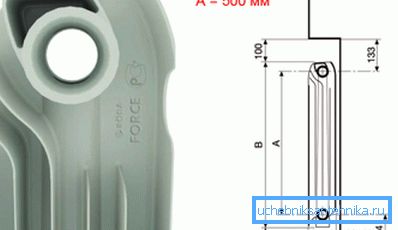

La potenza dipende da molti fattori, tra cui i principali sono considerati:

• superficie del dispositivo;
• temperatura del liquido di raffreddamento;
• capacità del canale (quanti litri in una sezione del radiatore in alluminio);
• pressione termica;
• conducibilità termica del materiale;
• progetto abitativo;
• metodo di connessione feed e return.

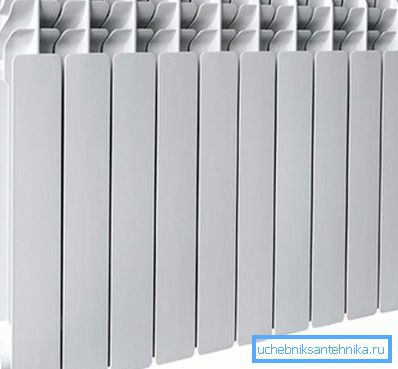

Poiché il numero massimo di sezioni nel radiatore in alluminio non è installato e diversi dispositivi hanno dimensioni diverse, è più conveniente considerare i parametri di una parte separata e quindi determinare le caratteristiche della batteria aggiungendo i valori di ciascuna delle sue parti.

Considerare le specifiche tecniche in modo più dettagliato:

Fai attenzione! Per il collegamento ai sistemi di alimentazione del refrigerante centralizzati, devono essere selezionati modelli con una pressione massima (pressione) di almeno 45 atm. e una pressione di esercizio di almeno 16 atm.

Determinare il numero di sezioni

Spesso viene chiesto quanto una sezione di un convettore si riscalda, come calcolare il numero di sezioni, ecc. Il calcolo dettagliato e accurato della perdita di calore sarà molto difficile, ma l'istruzione consente di utilizzare formule semplificate.

Secondo le norme di SNiP, per riscaldare un metro quadrato di una stanza con un'altezza del soffitto di 2,4 - 2,8 metri, sono necessari circa 100 W di energia termica. Cioè, se moltiplichiamo l'area di una stanza del genere per 100, otteniamo la capacità di riscaldamento necessaria.

Quindi saremo in grado di trovare un dispositivo adatto in termini di parametri, design e qualità e vedere le sue caratteristiche del passaporto. Ci sarà indicato il potere di sezione.

Dividiamo la capacità di riscaldamento della stanza precedentemente trovata in una capacità di sezione, il risultato viene arrotondato e otteniamo il numero di sezioni necessarie per una stanza particolare.

Fai attenzione! Si dovrebbe notare qui che la potenza indicata è spesso sovrastimata a causa del fatto che si fornisce la fornitura di vettore di calore con una temperatura di 100 ° C, il che è improbabile in condizioni reali. Dovrebbe essere guidato dal fatto che la potenza effettiva è di solito nell'intervallo di 140 - 160 watt.

conclusione

Le batterie di riscaldamento in alluminio occupano fiduciosamente posizioni nel mercato delle costruzioni. Queste unità hanno una comoda divisione in sezione, che semplifica la selezione, l'assemblaggio e l'installazione. Guarda il video in questo articolo e scopri di più su questo argomento.
