Sistema di riscaldamento a circuito singolo - layout del
Nessun edificio residenziale può funzionare normalmente senza un sistema di climatizzazione, grazie al quale le camere sono confortevoli per le persone in cui vivere. Temperatura. Esiste un numero enorme di schemi diversi, ma il più semplice ed economico è un sistema di riscaldamento a circuito singolo, le cui caratteristiche di progettazione saranno discusse di seguito.
Descrizione dello schema
Elementi costitutivi

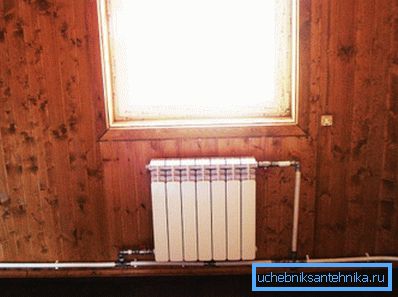

Il riscaldamento a singolo circuito è diverso dagli altri layout di tubazioni per il numero di linee utilizzate. Qui, un tubo viene utilizzato per fornire il refrigerante ai radiatori e restituire il liquido raffreddato alla caldaia.
Solo condizionatamente è diviso in due sezioni:
- linea di consegna;
- linea di ritorno (obratka).

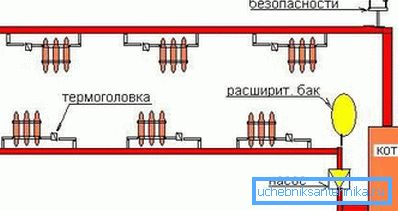

Oltre alle condotte, la composizione del sistema di riscaldamento in esame comprende i seguenti componenti:
| nome | descrizione |
| calderone | Il personaggio principale È qui che l'energia termica ricevuta dalla combustione del carburante viene trasferita al liquido di raffreddamento (acqua o antigelo). Quindi il liquido attraverso il tubo entra nel radiatore, dove avviene lo scambio secondario: il calore dell'acqua attraverso le pareti delle batterie viene trasferito all'aria e agli oggetti nella stanza. |
| radiatori | L'attrezzatura principale per lo scambio di calore. Sono installati in tutte le stanze che devono essere riscaldate. Senza di essi, sarebbe impossibile organizzare uno scambio termico efficace, poiché l'area dei tubi spesso non è sufficiente per riscaldare le stanze. |
| Serbatoio di espansione | Necessario per compensare la pressione in un sistema di riscaldamento chiuso e lo stoccaggio di acqua, che aumenta di volume quando riscaldato. Ci sono aperti e chiusi. Questi ultimi sono preferibili in quanto impediscono l'evaporazione del liquido di raffreddamento e possono essere installati in qualsiasi punto del sistema (e non solo nel punto superiore). |
| risultati | Ciò include tutte le altre dimensioni ridotte, ma non meno importanti dettagli: valvole di intercettazione, valvole termiche, rubinetti Mayevsky e così via. |

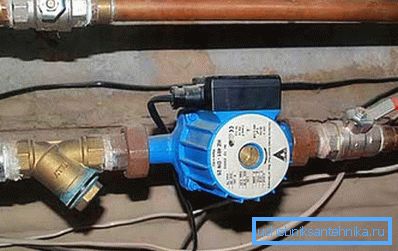

Fai attenzione! Esiste un circuito di riscaldamento monotubo con circolazione naturale del fluido attraverso i tubi e forzato. In quest'ultimo caso, un elemento indispensabile della rete climatica montata è una pompa di circolazione che trasferisce il liquido di raffreddamento.
Vantaggi e svantaggi
Il circuito di riscaldamento descritto funziona come segue: il liquido riscaldato diventa meno denso e più leggero, quindi viene espulso con acqua fredda pesante nel punto superiore dell'impianto di riscaldamento.
Quindi, raffreddandosi, il refrigerante scende, facendo scorrere contemporaneamente tutti i radiatori installati e dando il calore accumulato all'aria nelle stanze. Pertanto, le batterie posizionate più vicino alla caldaia (o ai piani superiori) riscaldano meglio. Questa è una delle più gravi carenze del riscaldamento a circuito singolo.
Per compensare la differenza di temperatura, i radiatori posizionati più vicino al riscaldatore hanno un'area di scambiatore di calore più piccola, mentre i più lontani sono costruiti da un numero maggiore di singole sezioni, il che aumenta la loro potenza.
Esistono diversi modi per aumentare l'efficienza di un sistema di riscaldamento a circuito singolo:
- Installazione di una pompa di circolazione. In questo caso, il fluido scorre più intensamente attraverso i dispositivi di riscaldamento, a seguito del quale aumenta l'efficienza dell'intera rete climatica.
- Posizionamento corretto dei radiatori. Per ridurre la perdita di calore, si consiglia di installare le batterie più vicine alla caldaia nelle stanze più calde - stanze interne con un minimo di finestre - se possibile.
D'altra parte, il riscaldamento a circuito singolo è ancora abbastanza popolare.
È ampiamente usato nella costruzione individuale, in quanto ha molti vantaggi:
- basso costo di installazione - per l'installazione è necessario acquistare un minimo di tubi e altri raccordi, anche i costi per i servizi degli equipaggi di installazione sono ridotti;
- aspetto più estetico - poiché c'è solo un tubo, è più facile nasconderlo, camuffarlo o concretizzarlo nel muro (pavimento);
- la capacità di selezionare il flusso di acqua calda - l'inclusione di quelli o altri circuiti utilizzando valvole manuali o automatiche;
- la possibilità di posare tubazioni sotto le porte interne.
Fai attenzione! Il layout esatto delle condotte dipende dal layout della casa. È necessario scegliere tali luoghi che garantiscono la minima quantità di perdita di calore.
Ricorda che un flusso di liquidi efficace in modo naturale non può essere organizzato in questi casi:
- la superficie totale della casa supera i 200 metri quadrati;
- la lunghezza del contorno è superiore a 30 metri;
- più di 10 radiatori di riscaldamento sono collegati a un circuito di riscaldamento.
In questo caso, è ancora necessario installare una pompa di circolazione o acquistare una caldaia già equipaggiata.
Calcolo termico
Il comfort nelle camere dipende non solo dal layout della guarnizione, ma anche dalla quantità di energia termica che le batterie danno all'aria nelle stanze. Pertanto, per non congelare in inverno, è necessario effettuare il calcolo termico corretto. Questo, tra l'altro, è indicato anche dalle istruzioni contenute nell'attuale SNiP.
Grazie al calcolo corretto, puoi scegliere:
- la caldaia della potenza necessaria - i deboli non saranno in grado di riscaldare la casa, i potenti invano bruceranno costose risorse energetiche;
- radiatori dell'area richiesta: ciò contribuirà a ridurre significativamente il costo del loro acquisto.
I calcoli possono essere effettuati in modo indipendente (utilizzando uno speciale programma per computer) o contattare una società di ingegneria specializzata. La seconda opzione è più costosa, ma così sarai sicuro della correttezza dei dati forniti.

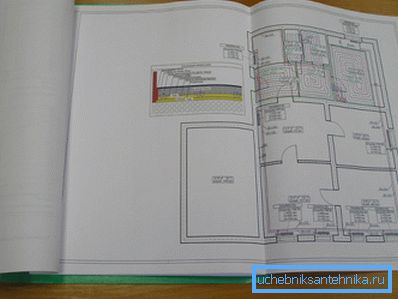

Inoltre, gli ingegneri di questa organizzazione prepareranno lo schema dei circuiti di riscaldamento, disegnato sul piano fornito dalla casa (appartamento). Ciò faciliterà notevolmente l'installazione e aiuterà ad acquistare la giusta quantità di materiali.
Varietà di schemi a circuito singolo

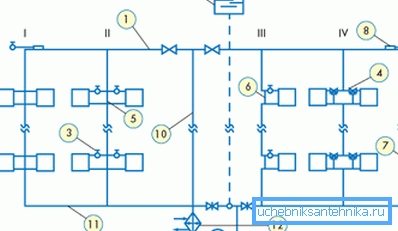

Sistema di cablaggio verticale
In questo caso, il trasportatore di calore riscaldato dalla caldaia sale lungo il montante installato verticalmente fino al punto più alto della rete di riscaldamento (verso la soffitta o sotto il soffitto del piano superiore), da dove poi scorre verso il basso, riscaldando le batterie situate su ciascun piano della casa.
Le caratteristiche del design e del funzionamento dei circuiti di riscaldamento verticali sono le seguenti:
- il movimento del liquido di raffreddamento può essere fornito in modo naturale, senza l'uso di apparecchiature elettriche;
- tutte le sezioni dei tubi devono essere posate con una leggera sollecitazione verso la caldaia al fine di aumentare l'intensità della circolazione dell'acqua ed evitare la formazione di tappi per l'aria;
- i tubi sono difficili da nascondere nelle pareti, in quanto in questo caso è difficile mantenere la pendenza;
- il sistema funziona completamente in modo autonomo, quindi anche in caso di interruzione di corrente di emergenza, non rimarrete senza calore.

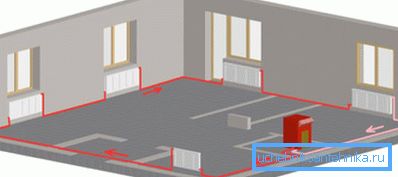

Con sistema di cablaggio orizzontale
Qui il montante verticale non è montato. Il gasdotto principale è condotto lungo il pavimento o sotto di esso. Se si decide di camuffare tubi in un massetto di cemento, prendersi cura del loro isolamento termico, altrimenti non si eviteranno perdite di calore piuttosto significative.
Inoltre, è desiderabile in questo caso osservare il bias:
- in primo luogo, la rete di riscaldamento sarà in grado di funzionare (anche se in modo meno efficiente) in caso di interruzione di corrente;
- in secondo luogo, quando si riempiono i tubi di liquido, si evita la formazione di tubi dell'aria.
Modi per collegare i radiatori
Qui non prenderemo in considerazione i singoli design della batteria e le opzioni di posizionamento per i tubi (inferiore, laterale e così via). Lasciateci solo sui tubi eyeliner. Tutte le opzioni di radiatori docking sono mostrati nella tabella.
| vista | descrizione |
| Scorrere attraverso | In questo caso, il circuito di riscaldamento è collegato all'ingresso e all'uscita della batteria. L'acqua scorre attraverso ogni radiatore installato nel sistema, poiché non c'è semplicemente altro modo: tale connessione non consente di regolare l'intensità del lavoro dei dispositivi di riscaldamento. Inoltre, in caso di perdita dei dispositivi di riscaldamento, è necessario arrestare completamente l'impianto di riscaldamento e scaricare il liquido di raffreddamento. |
| commutazione | Qui l'ingresso e l'uscita della batteria sono anche collegati alla sezione di bypass del tubo (il cosiddetto bypass). È necessario prendere una parte il cui diametro sia leggermente più piccolo del circuito di alimentazione principale: l'acqua che entra nella batteria è divisa in due flussi: nella batteria e nel bypass. Installando una valvola termica all'ingresso e alle valvole di uscita e bypass, è possibile regolare facilmente la temperatura nelle stanze e sostituire le batterie senza interrompere il funzionamento del riscaldamento generale. |
Installazione del sistema di riscaldamento a circuito singolo
La costruzione di una rete climatica con una pipeline viene eseguita nella seguente sequenza:

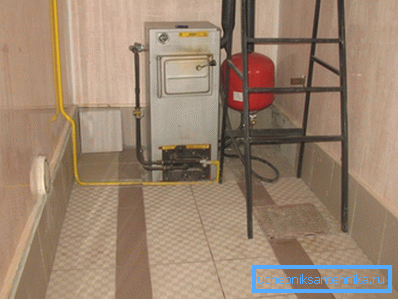

- La caldaia è installata. Per ovvi motivi, dovrebbe essere montato nel punto più basso del sistema. Maggiore è la differenza di altezza tra il radiatore e il riscaldatore, migliore sarà lo scambio di calore nel sistema.
Se non si ha la possibilità di installare l'unità nel seminterrato, è necessario dotarla di un pozzo, gettata dal cemento e rivestita con piastrelle di ceramica.
Fai attenzione! Se decidi di creare un sistema con circolazione forzata, non puoi ricorrere a tali trucchi. Tuttavia, posizionando il riscaldatore nel modo descritto sopra, si renderà il sistema di riscaldamento più indipendente dalle reti di utilità.

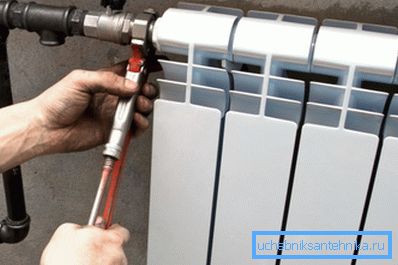

- Radiatori montati. Qui è necessario osservare rigorosamente l'orizzontale e il verticale, altrimenti le batterie accumulano depositi di minerali, che prima o poi intasano tutti i canali. Per questo motivo, dovrai pulire o cambiare i dispositivi.
È inoltre necessario mantenere la distanza tra la batteria e gli elementi strutturali dell'edificio. La violazione della tecnologia di sospensione della batteria farà sì che l'aria circoli male attorno ad essa. Ciò influenzerà negativamente le prestazioni del dispositivo.
- Installazione della pipeline. Qui dovresti decidere sul materiale dei tubi. La rete climatica più comune delle parti in polimero, tuttavia, se una parte del sistema è una caldaia a combustibile solido, è preferibile preferire l'acciaio. L'unità di cui sopra riscalda il liquido di raffreddamento ad una temperatura superiore a 95 gradi Celsius, che è molto dannoso per i tubi di plastica.
- Installazione di elementi aggiuntivi. Sono montate pompe elettriche, apparecchiature di controllo e regolazione, serbatoio di espansione, valvole dell'aria ecc.

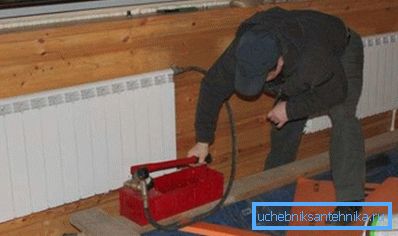

- Ultima fase di lavoro: test di pressione. Per la sua implementazione, è meglio invitare un lavoratore qualificato con un dispositivo pneumatico speciale.
conclusione
Il sistema di riscaldamento a circuito singolo è un modo economico ed efficace per fornire calore a piccole case e appartamenti. Tuttavia, se possiedi un attico o una grande tenuta fuori città, è meglio scegliere altre opzioni.
Puoi conoscerli leggendo il video in questo materiale.
