Sistema di riscaldamento a collettori - la scelta perfetta

Anche nella fase di progettazione dell'impianto di riscaldamento, è necessario scegliere tra diversi metodi completamente diversi di fornire refrigerante ai radiatori di riscaldamento. Se il budget non è un punto debole, il sistema di raccolta sarebbe un'opzione ideale, e in termini di parametri come facilità d'uso e durata, è superiore agli analoghi.

Confronto tra collettore e altri tipi di cablaggio

Puoi scegliere uno dei 3 modi comuni di distribuzione dei tubi:

• riscaldamento monotubo - ideale per il riscaldamento di una piccola casa privata. In questo caso, tutti i radiatori sono collegati in serie, il che significa che l'ultima batteria della catena funziona in modo meno efficiente rispetto alla prima. Ma il costo di un tale schema è minimo;

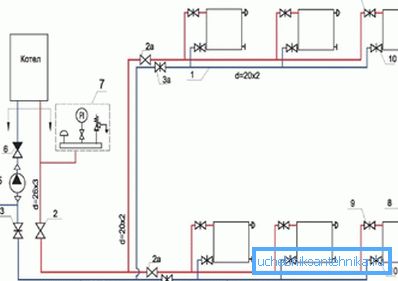

• con riscaldamento a 2 tubi, lo schema elettrico può essere rappresentato come 2 circuiti paralleli, uno eroga il refrigerante caldo ai dispositivi di riscaldamento, il secondo porta il refrigerante raffreddato alla caldaia. Questo metodo di riscaldamento può essere considerato il più comune;

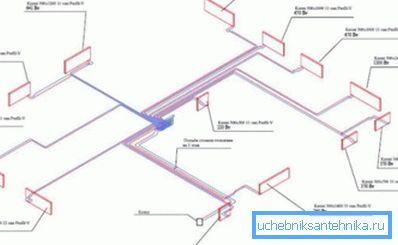

• Il cablaggio del collettore si differenzia dagli analoghi elencati in quanto ciascun radiatore viene fornito singolarmente con refrigerante. Cioè, un collettore viene installato nella stanza (sul suo dispositivo - più avanti nell'articolo), e da esso a ogni batteria c'è un tubo di alimentazione e scarico. Ciò influisce sul costo e sulla complessità dell'installazione, ma tutto il lavoro può ancora essere fatto con le tue mani.

Naturalmente, questo non è l'effetto migliore sul costo dei lavori e dei materiali di installazione. La lunghezza totale dei tubi in questo caso sarà massima, e anche il collettore costa (specialmente se il modello scelto non è l'ultimo produttore con termostati).

Punti di forza e punti deboli del riscaldamento del collettore

Non ci sono soluzioni ideali in natura, l'uso di un circuito di riscaldamento del collettore non è un'eccezione.

I vantaggi di un sistema di riscaldamento a collettori includono:

• flessibilità del sistema di riscaldamento - proprio sulla capesante è possibile installare i termostati, con i quali sarà regolata la temperatura in un singolo radiatore;

Fai attenzione! Se necessario, puoi semplicemente spegnere la batteria. Il resto del sistema di riscaldamento funzionerà normalmente.

• poiché ogni radiatore viene fornito con liquido di raffreddamento singolarmente, è possibile utilizzare un tubo di piccola sezione;

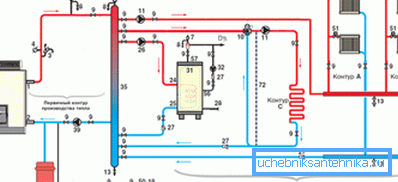

• Se lo si desidera, è possibile utilizzare facilmente un sistema di riscaldamento combinato. Cioè, dividerlo in 2 circuiti con diverse temperature di funzionamento, oppure utilizzare un diverso tipo di refrigerante in ciascuno dei circuiti. Per una tale soluzione, avrai bisogno di un ago idraulico.

Ci sono layout del collector e punti deboli:

• il prezzo aumentato è già stato menzionato, inoltre, se necessario, le riparazioni possono essere difficili - perché i tubi di riscaldamento sono nascosti direttamente sotto il pavimento (spesso sono semplicemente riempiti con un accoppiatore);
• tubi con un tale layout non possono essere posati lungo le pareti. Più precisamente, da un punto di vista tecnico, questo può essere fatto, ma allora quasi la metà del muro sarà chiusa con tubi - una aggiunta dubbia per l'interno;

• la distribuzione del collettore del riscaldamento con tubi di piccolo diametro richiederà una pompa di circolazione più potente, poiché la resistenza idraulica aumenterà;
• È impossibile chiamare un sistema di riscaldamento del tutto autonomo - in ogni caso, l'elettricità sarà necessaria - per far funzionare la pompa. La pressione naturale non è sufficiente per far circolare il liquido di raffreddamento.

Dispositivo e principio di funzionamento del sistema di riscaldamento del collettore

In base a questo schema, è possibile organizzare non solo il riscaldamento tramite radiatori, ma anche, ad esempio, organizzare un "pavimento caldo" nella stanza, cioè fare a meno delle batterie. Ma in generale, il sistema di riscaldamento rimane invariato e funziona sullo stesso principio.

Tipi di collezionisti

I collezionisti possono essere usati per:

• organizzazione del riscaldamento tradizionale (utilizzando radiatori). È possibile combinare radiatori in gruppi di 2-3 pezzi per risparmiare tubi e facilitare l'installazione;
• riscaldamento secondo il principio del pavimento "caldo";

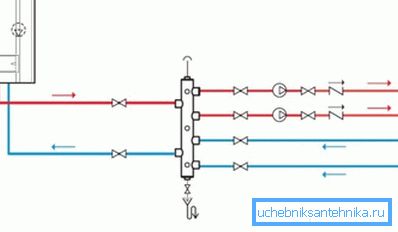

• per separare un circuito a 2 o più. In questo caso, la caldaia funge da fonte di energia per entrambi i circuiti, ma la temperatura del refrigerante in essi può differire in modo significativo (possono persino utilizzare diversi tipi di refrigerante).

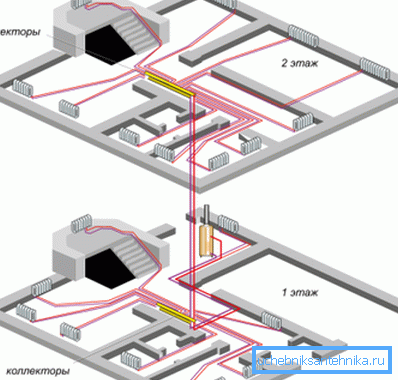

Lo schema del collettore di riscaldamento con l'uso di un "pavimento caldo" è caratterizzato da una maggiore resistenza, pertanto potrebbe essere necessaria una pompa di circolazione aggiuntiva per l'impianto di riscaldamento. L'armadietto per collettori si trova nella posizione migliore al centro della casa, con questa disposizione, la lunghezza dei tubi per il riscaldamento di stanze diverse sarà all'incirca la stessa.

Un altro elemento essenziale in tale schema sarà un'unità di miscelazione in cui la temperatura del refrigerante scenderà. All'uscita della caldaia, l'acqua si riscalda fino a circa +90 ° C, e nei sistemi di riscaldamento a pavimento la temperatura del trasportatore di calore dovrebbe essere di circa 40 ° C.

Elementi del sistema di riscaldamento del collettore

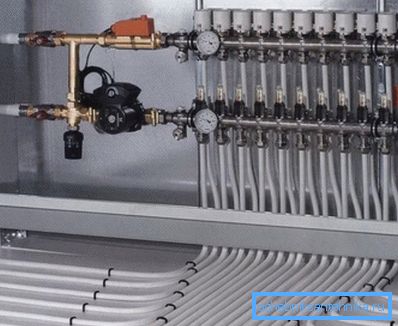

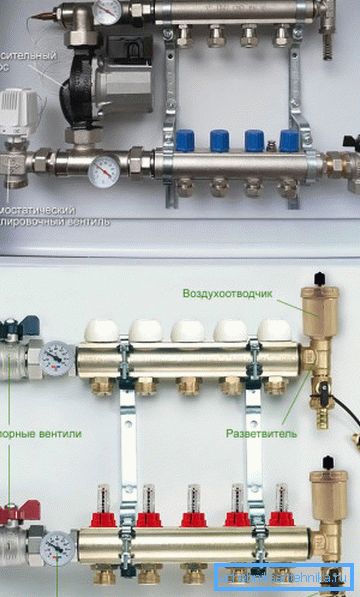

Di norma, tutti gli elementi sono nascosti in un piccolo armadietto separato e si trova in un luogo poco appariscente vicino al muro. Le tubature corrono sotto il pavimento, in modo che l'interno della stanza non sia disturbato.

L'elemento principale è un pettine (necessario nella quantità di 2 pezzi). Esternamente, il pettine (o pettine) sembra una semplice sezione di tubo, a cui sono saldati diversi rubinetti (nei modelli di acquisto, in genere il numero di prese è compreso tra 2 e 12).

Fai attenzione! Se necessario, i pettini acquistati possono essere collegati tra loro. Quindi puoi creare un pettine per qualsiasi numero di uscite / ingressi.

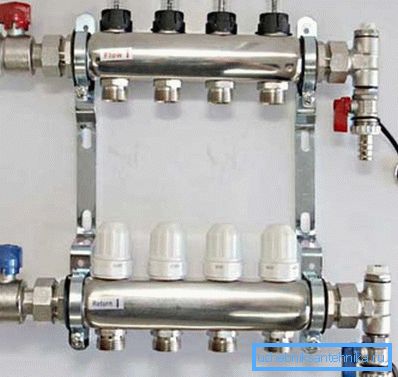

I sistemi di riscaldamento a collettori, di norma, sono dotati di misuratori di portata e termostati - rispetto ai costi totali, il costo di questi dispositivi non è così elevato. Le capesante acquistate sono dotate di dispositivi per la termoregolazione e la misurazione del flusso d'acqua in fabbrica, quindi basta selezionare il modello appropriato.

I flussimetri sono installati sul pettine di alimentazione, in quanto il pettine deve essere dotato di valvole pneumatiche per spurgare l'aria - è utile per rimuovere l'aria dall'impianto di riscaldamento. Sul pettine, che riceve il refrigerante raffreddato, vengono installati i termostati

Caratteristiche del lavoro e posizione dei singoli elementi

Il trasportatore di calore riscaldato dalla caldaia entra nel pettine principale del tubo di alimentazione ed entra nei radiatori attraverso i singoli tubi. Per garantire lo stesso riscaldamento di tutti i riscaldatori, si consiglia di utilizzare tubi della stessa lunghezza e diametro. Successivamente, il refrigerante raffreddato scorre attraverso il tubo di scarico al secondo pettine del collettore e ritorna nella caldaia.

Il termostato installato controlla la temperatura dell'acqua e, se necessario, aumenta / diminuisce la corrente del refrigerante attraverso il radiatore, in modo che la temperatura nella stanza sia regolata.

Il riscaldamento del collettore funzionerà stabilmente solo in determinate condizioni:

• È necessario installare un vaso di espansione, questo compenserà l'aumento del volume del liquido di raffreddamento durante il riscaldamento.

Fai attenzione! Il volume minimo del serbatoio di espansione deve essere pari al 10% del volume del liquido di raffreddamento nell'impianto di riscaldamento.

• la pompa di circolazione si trova sul ritorno;
• Il posto ottimale per il vaso di espansione è la sezione del tubo davanti alla pompa di circolazione.

Installazione del sistema di riscaldamento del collettore

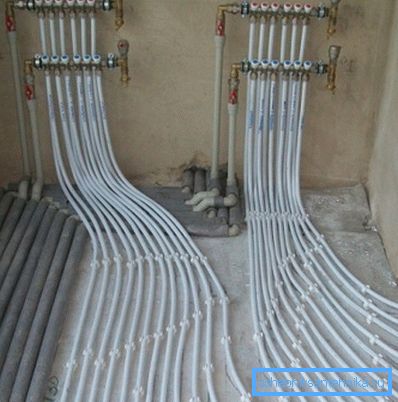

Convenzionalmente, l'intero processo di installazione può essere suddiviso in 3 fasi: posa e fissaggio dei tubi sul pavimento della stanza, installazione di una scatola di raccolta e collegamento dei tubi ai pettini.

Le istruzioni per l'esecuzione di un lavoro sono simili a queste:

• la base viene preparata per prima; il calcestruzzo viene pulito e livellato;
• poi viene steso uno strato di impermeabilizzazione e un nastro viene incollato lungo il perimetro della stanza, che appianerà l'espansione del massetto in calcestruzzo;

Fai attenzione! Se il pavimento nella stanza è in legno, i tubi possono essere semplicemente messi sotto le tavole, questo faciliterà notevolmente il lavoro.

• poi segue uno strato impermeabilizzante;
• su di esso si posano le solite garze metalliche e si fissano le tubazioni con filo o clips speciali. Quando si collegano i tubi alla rete metallica, è necessario lasciare un piccolo spazio vuoto;

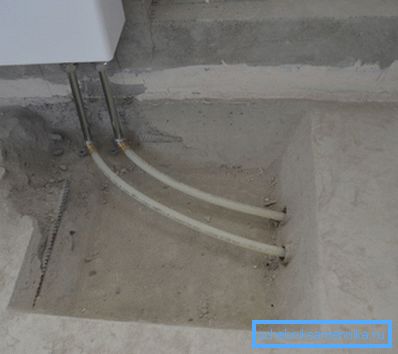

• poi segue il riempimento del pavimento. Con questo metodo di posa dei tubi, durante il trasporto del liquido refrigerante verso il radiatore, essi lavoreranno parzialmente al riscaldamento del pavimento nella stanza.

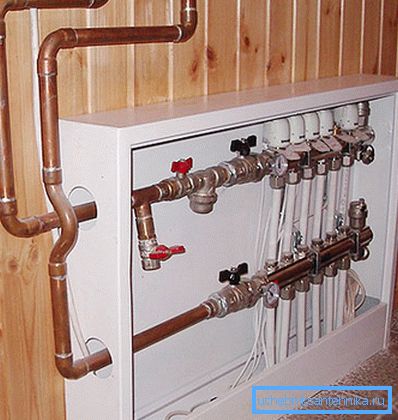

Per quanto riguarda il gabinetto di raccolta, quindi per una casa privata, è possibile scegliere sia modelli a parete o da terra, così come le opzioni integrate nel muro. In linea di principio, ciò non influisce in alcun modo sull'efficienza del riscaldamento, pertanto è necessario scegliere piuttosto in base alla comodità dell'accesso ai pettini collettori.

Sotto il modello di armadietti integrati nel muro, è auspicabile fornire una nicchia nella fase di progettazione della casa. Indipendentemente dal tipo, l'armadietto deve anche essere attaccato alle pareti con tasselli o viti autofilettanti (in una casa di legno), per questo, gli occhi speciali sono forniti nel design del gavone.

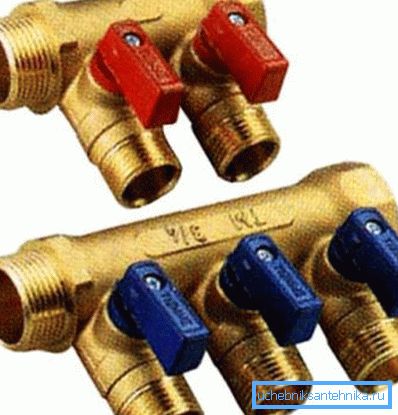

Pettine collettore

Scegliere un pettine adatto per il riscaldamento del collettore è facile. Il dispositivo è semplice, quindi è necessario prestare attenzione, prima di tutto, al materiale del caso.

I dispositivi acquistati possono essere:

• con la cassa e i rami d'acciaio;
• con alloggiamento in ghisa;
• con custodia in plastica.

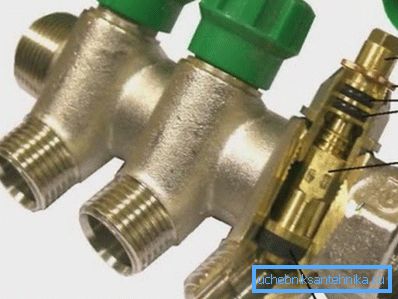

La preferenza dovrebbe essere data agli stampi stampati, anche nel caso di una caduta di pressione significativa, l'alloggiamento non lascerà il flusso. Per quanto riguarda la connessione dei tubi di alimentazione e di ritorno, anche nei modelli più semplici, le prese sono filettate, questo semplifica enormemente l'installazione.

Il riscaldamento del collettore può essere organizzato senza pettini acquistati, sono possibili 2 opzioni:

• con l'uso della saldatura - dal punto di vista dell'economia è un'opzione molto controverso. In primo luogo, non tutti sanno come lavorare con una saldatrice e, in secondo luogo, la qualità della cucitura non può essere garantita. In caso di perdita incompleta garantita. Inoltre, è necessario acquistare il rinforzo mancante, di conseguenza, i risparmi saranno scarsi;

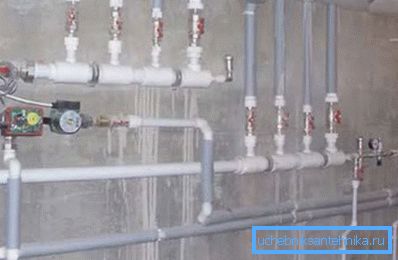

• Bene, l'opzione più economica è dalla pipeline PP. In questo caso, il pettine ricorda una serie di tee collegati in serie con una spina all'estremità. Dagli strumenti è necessario solo un dispositivo per saldare la pipeline PP. Un tale collettore presenterà tutti i punti deboli della condotta in polipropilene, in particolare la diminuzione della resistenza del refrigerante ad alta temperatura.

Riassumendo

Il sistema di riscaldamento del collettore può essere definito ideale in termini di efficienza. La fornitura indipendente di refrigerante a ciascun radiatore consente di raggiungere il microclima ideale in ogni stanza della casa. Di grandi dimensioni, rispetto ai sistemi di riscaldamento tradizionali, il costo è un po 'frenare la crescita della popolarità di questo tipo di riscaldamento degli alloggi, ma se il budget lo consente, il riscaldamento con uno schema di raccolta è l'ideale.

Il video si concentra sul design del pettine.
