Sistema di riscaldamento a doppio circuito: design,

Ci sono due condizioni più importanti per il comfort degli alloggi: la presenza di riscaldamento e acqua calda. Per garantire queste condizioni, è possibile utilizzare un sistema separato e installare una caldaia a doppio circuito. Descriveremo la differenza tra i sistemi di riscaldamento a circuito singolo e doppio, quali sono le caratteristiche e i vantaggi del riscaldamento a doppio circuito.

Riscaldamento a doppio circuito

Il principio di funzionamento e la caldaia del dispositivo

Prima di tutto, vogliamo definire il sistema a due cicli e anche considerare il principio del suo funzionamento.

Fai attenzione! Il doppio circuito è un sistema in cui le funzioni di riscaldamento e acqua calda vengono combinate organizzando due circuiti indipendenti con diverse temperature dell'acqua.

Dovrebbe essere chiaro che la temperatura del liquido di raffreddamento nell'impianto di riscaldamento raggiunge 95 gradi, mentre la temperatura di alimentazione dell'acqua calda secondo il paragrafo 2.4 di SanPiN 2.1.4.2496-09 è di 60 gradi. Ciò significa che il generatore di calore funzionerà in diverse modalità.

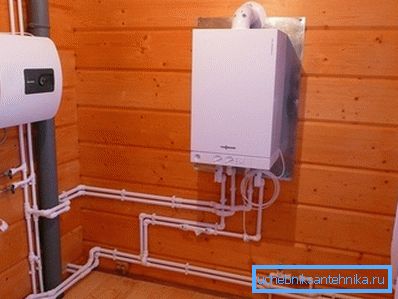

Di regola, una caldaia a doppio circuito ha uno scambiatore di calore chiuso di riscaldamento e uno scambiatore di calore a flusso di acqua calda.

Quindi, considera il principio del dispositivo:

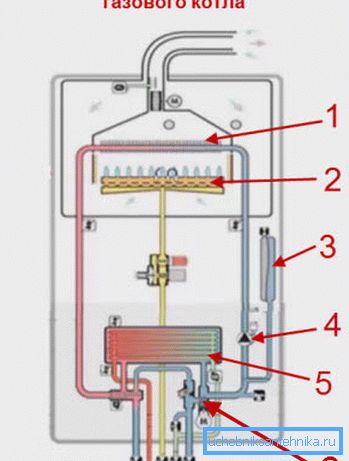

• Il liquido refrigerante entra nello scambiatore di calore (1), dove viene riscaldato dal bruciatore a gas (2) e inviato all'impianto di riscaldamento sotto l'azione della pompa di circolazione (4), effettuando così un movimento circolare in un circuito di riscaldamento chiuso;

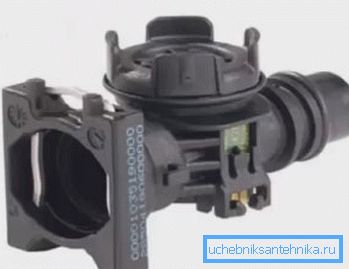

• Quando l'acqua calda viene attivata, la valvola a tre vie (6) viene attivata e il refrigerante inizia a circolare attraverso lo scambiatore di calore (5) all'interno della caldaia, mentre non entra nell'impianto di riscaldamento;
• L'acqua del rubinetto entra nello scambiatore di calore (5), dove viene riscaldata dal liquido di raffreddamento e inviata all'impianto di acqua calda;
• Anche il piccolo circuito interno è chiuso e dotato di un vaso di espansione (3), che compensa l'espansione del liquido di raffreddamento durante il riscaldamento.

Fai attenzione! Vediamo che l'unità funziona con il principio "o-o", cioè quando l'ACS funziona, il refrigerante non riscalda le batterie del sistema di riscaldamento. L'uso prolungato di acqua calda può causare un notevole raffreddamento delle batterie e una diminuzione della temperatura della casa.

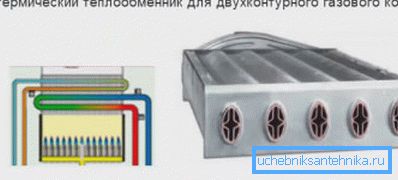

È anche possibile l'opzione di uno scambiatore di calore bitermico in cui sono combinati due circuiti. Il liquido di raffreddamento circola attraverso la camicia esterna e l'acqua calda dai tubi interni. In questo caso, l'acqua non entra in contatto con la fiamma del bruciatore e non bolle con il rubinetto chiuso.

Fai attenzione! L'uso di uno scambiatore di calore bitermico consente l'uso simultaneo del riscaldamento e dell'acqua.

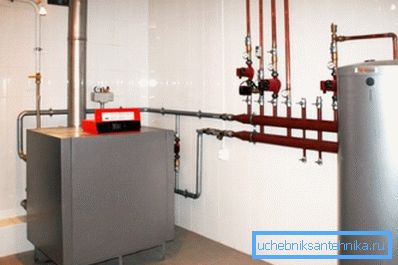

Infine, ci sono caldaie a doppio circuito con una caldaia integrata per riscaldamento indiretto, ma sono ingombranti e richiedono l'organizzazione della fondazione.

 Differenze dal sistema a ciclo singolo

Qual è la differenza tra sistema di riscaldamento a doppio circuito e monocircuito, perché il circuito singolo può anche fornire il riscaldamento dell'acqua? Vediamo come è organizzato il funzionamento di una caldaia a circuito singolo con acqua calda:

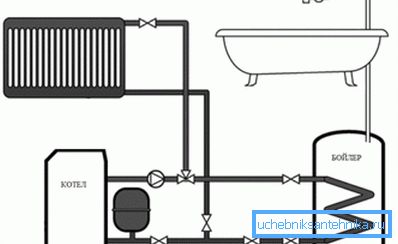

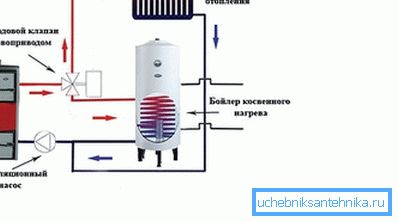

Come potete vedere, qui lo schema è diverso: la caldaia riscalda il liquido di raffreddamento che circola nell'impianto di riscaldamento. Tuttavia, un circuito separato viene deviato dalla rete generale della condotta, che alimenta la caldaia di riscaldamento indiretta.

Quando l'acqua nella caldaia si raffredda, il termostato invia un segnale al servoazionamento, che commuta la valvola a tre vie, e il refrigerante inizia a fluire non solo nel sistema di riscaldamento, ma anche nello scambiatore di calore della caldaia, dove viene riscaldata l'acqua per l'acqua calda. Questo ricorda il lavoro di uno scambiatore di calore bitermico, solo che in questo caso non è combinato, ma diviso in due parti separate.

Fai attenzione! Un tale schema è più affidabile, tuttavia, il prezzo di una caldaia con una caldaia sarà significativamente più alto del costo di un'unità a doppio circuito. Questa è la differenza principale, inoltre, l'installazione della caldaia richiederà spazio aggiuntivo.

Installazione di apparecchiature nel locale caldaia

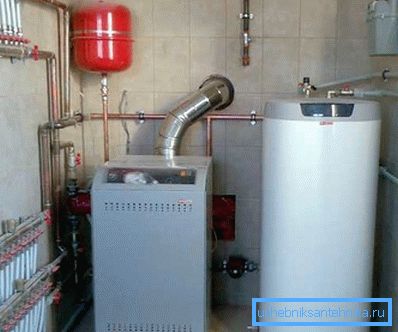

Per il corretto funzionamento del riscaldamento, è necessario organizzare un punto di riscaldamento o un locale caldaia.

Nonostante i sistemi automatici di controllo e protezione installati nelle moderne caldaie, l'istruzione richiede l'implementazione di un certo numero di regole quando si organizza il locale caldaia:

• Per installare l'attrezzatura è necessario assegnare una stanza separata con un'area di almeno 4 metri quadrati.. In questa stanza ci dovrebbe essere almeno una piccola finestra e una normale porta. Molto spesso, il locale caldaia è sistemato nel seminterrato o nel locale tecnico del primo piano, ma è possibile anche portarlo in un edificio separato;

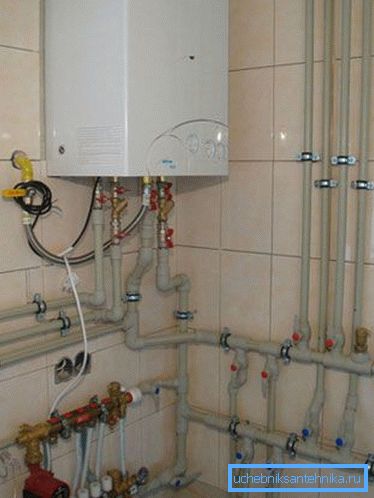

• La decorazione del locale caldaia deve essere fatta di materiali non combustibili: piastrelle, gesso, ecc .;
• Per il normale funzionamento dell'apparecchiatura e la sicurezza della caldaia nel locale caldaia, deve esserci un normale flusso d'aria. Per questo, un muro è reso non chiuso;
• I gas di scarico vengono emessi attraverso un camino separato, è inaccettabile portarlo al sistema di ventilazione dei gas di scarico a causa di misure di sicurezza;
• Il pavimento sotto la caldaia è coperto da una lamiera di acciaio di almeno 1 m2;
• L'uscita del camino si alza sopra il colmo del tetto per metro.

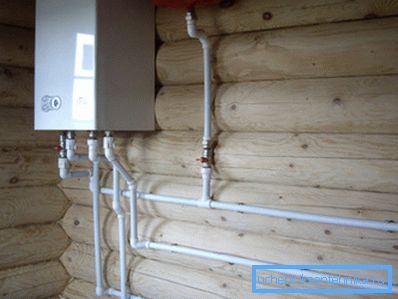

Fai attenzione! Le regole di disposizione della stazione di rifornimento di calore dovrebbero essere seguite rigorosamente per la vostra sicurezza. In caso di utilizzo di apparecchiature a gas, è necessario familiarizzare con le norme di sicurezza e le regole operative.

Vantaggi e svantaggi

Considerare ora i pro e i contro dell'uso di un sistema con un doppio circuito.

Iniziamo con i punti positivi:

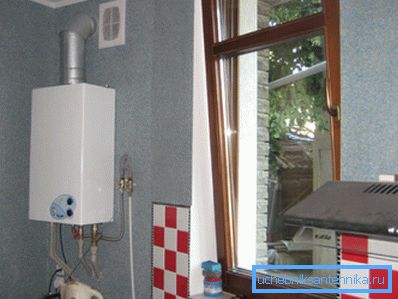

• Si ottiene un'eccellente economia dello spazio in casa: a causa dell'assenza di una caldaia aggiuntiva, il locale caldaia può essere ridotto. Questo è particolarmente vero per le piccole case dove lo spazio è scarso. Nel caso della costruzione di un'estensione speciale per un punto di calore, vengono aggiunti risparmi di fondi e materiali;
• Il costo di un'unità a doppio circuito è significativamente inferiore al costo di una caldaia con una caldaia o due caldaie;
• Il collegamento di una seconda caldaia o di una caldaia a riscaldamento indiretto complica notevolmente il lavoro di installazione, richiede raccordi aggiuntivi e una tubazione, impianti di automazione e controllo;
• Nel caso del gas, non è necessario collegare due dispositivi con l'ottenimento di permessi e la messa in servizio, operazione che dovrebbe essere eseguita con l'aiuto di specialisti.

Fai attenzione! Il criterio principale per la selezione di tali dispositivi è di risparmiare spazio e denaro. Nel popolo tali unità venivano chiamate "caldaie per i poveri", ma, come sapete, la povertà non è un vizio.

 Ora parliamo degli aspetti negativi di questo schema:

• I dispositivi con riscaldamento a flusso d'acqua non sono molto comodi nel funzionamento: è piuttosto difficile regolare la temperatura dell'acqua, specialmente quando la pressione cambia. Questo effetto è familiare ai proprietari di stufe a gas vecchio stile;
• Lo scambiatore di calore coassiale può funzionare sia per il riscaldamento che per il riscaldamento. Questo porta al fatto che con l'uso prolungato di acqua calda la casa può notevolmente raffreddarsi;
• Se uno scambiatore di calore combinato si rompe, il riscaldamento non sarà in grado di funzionare fino a quando non verrà sostituito;
• Il riscaldamento dell'acqua corrente richiede un duplice aumento della potenza, e ciò comporta un aumento delle dimensioni e del peso del prodotto;
• Le caldaie elettriche in modalità di riscaldamento dell'acqua corrente funzionano anche con doppia alimentazione, e ciò richiederà il collegamento a una rete trifase a 380 V, che non è affatto ovunque.

Fai attenzione! Ovviamente, lo schema è piuttosto contraddittorio, e tocca a voi decidere qui. Naturalmente, se acquistare attrezzature più convenienti e costose è inaccessibile per te, allora la scelta è prevedibile.

Modi per aumentare l'inerzia termica del sistema

Se gli inverni nella tua zona sono freddi e sei preoccupato che quando la batteria DHW viene utilizzata per raffreddarsi, ti daremo alcuni suggerimenti su come evitarlo. Naturalmente, prima di tutto, è necessario curare un buon isolamento termico delle pareti e delle finestre, del tetto e del pavimento, ma non è questo il punto.

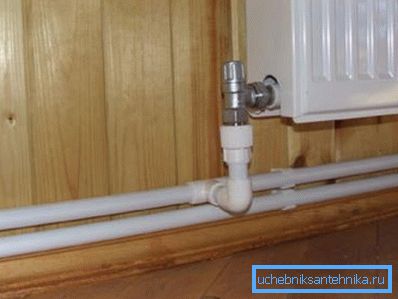

L'unico modo per sospendere il raffreddamento del refrigerante è aumentare la sua capacità termica. Ciò può essere ottenuto aumentando il volume di refrigerante attraverso l'uso di tubi di diametro maggiore.

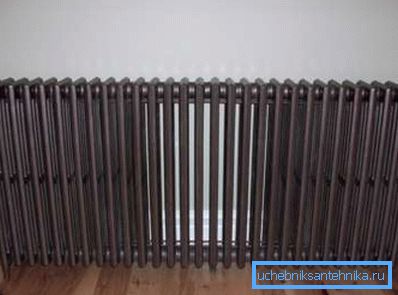

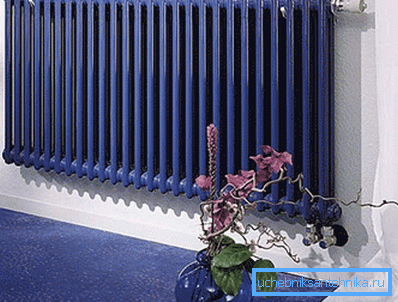

Inoltre, è possibile utilizzare enormi batterie in ghisa con installazione a pavimento. Tali riscaldatori si raffreddano per un tempo molto lungo, poiché la loro massa può raggiungere i 100 kg.

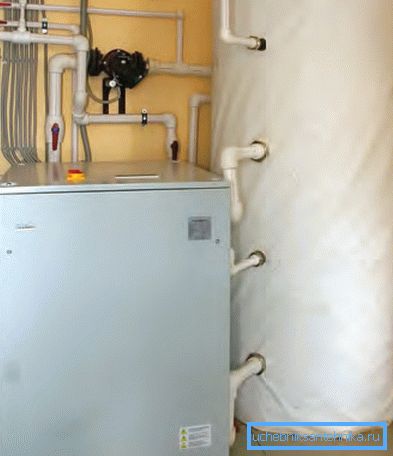

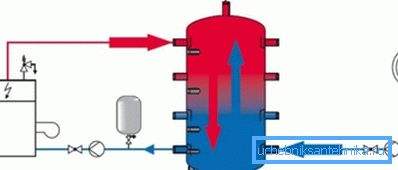

Infine, come già accennato, è possibile integrare un accumulatore di calore nel sistema - un serbatoio di diverse centinaia di litri (fino a 2000) collegato tra la caldaia e l'impianto di riscaldamento. Tuttavia, questo annulla tutti i vantaggi dello schema: diventerà più costoso e occuperà troppo spazio.

Fai attenzione! Con l'uso razionale dell'acqua calda, il problema del raffreddamento delle batterie non è molto rilevante, poiché per far sì che la casa diventi molto fredda è necessario fare la doccia per diverse ore.

Collegamento di apparecchiature a gas

Fai attenzione! È severamente vietato effettuare il collegamento della linea del gas con le proprie mani. È irto di pesanti multe e abbastanza pericoloso. Pertanto, al fine di regolare il lavoro della caldaia a gas, sarà necessario eseguire una determinata procedura.

Innanzitutto è necessario contattare l'ITV e apportare modifiche al piano della casa con l'introduzione di note appropriate e la designazione del locale caldaia. Inoltre, le modifiche vengono apportate nel certificato di registrazione dell'oggetto.

Quindi è necessario contattare il servizio gas e presentare una domanda per collegare la caldaia. È necessario fornire un dispositivo passaporto tecnico.

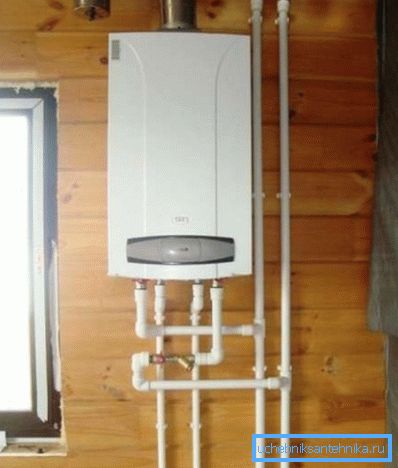

Successivamente, è necessario installare l'apparecchiatura e installare l'intero sistema, ad eccezione del collegamento del gasdotto. Il contatore del gas deve anche essere installato e sigillato.

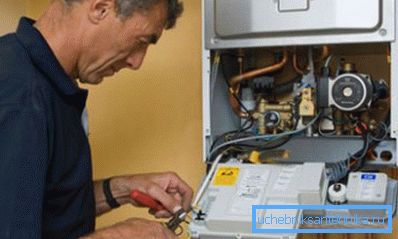

Ora invitiamo uno specialista del servizio gas che collega la caldaia alla linea principale. Parallelamente, presentiamo una richiesta all'ispettore per l'attrezzatura di messa in servizio.

Infine, l'ispettore controlla la correttezza della connessione, redige i permessi e, se non ci sono lamentele, lascia entrare il gas nel sistema.

conclusione

Lo schema a due circuiti dell'impianto di riscaldamento è una buona soluzione per proprietari economici e proprietari di piccole case. I modelli moderni funzionano in modo abbastanza soddisfacente e affidabile.
