Sistema di riscaldamento a doppio tubo con tubazioni basse:

07-07-2018
Riscaldamento

Esistono molti schemi di installazione delle comunicazioni di riscaldamento e talvolta è molto difficile scegliere l'opzione migliore, quindi è importante conoscere le principali differenze di alcune opzioni. Ad esempio, il popolare sistema di riscaldamento orizzontale a due tubi con cablaggio inferiore è più adatto per edifici a un piano, mentre per edifici a più piani è possibile l'opzione con cablaggio verticale. In questa recensione, consideriamo l'opzione con la posa dei tubi nella parte inferiore della stanza.

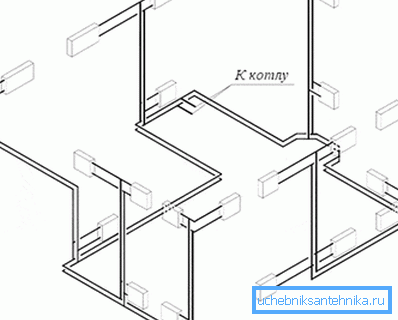

Il vantaggio della guarnizione inferiore è la compattezza delle comunicazioni e la possibilità di nasconderle senza costi elevati.

Pro e contro del sistema

Prima di tutto, dovremmo considerare i maggiori vantaggi che il sistema di riscaldamento a due tubi con una distribuzione di fondo ha:

variabilità Tali sistemi consentono di regolare le diverse temperature nelle stanze di una casa, grazie alle quali viene mantenuto un microclima ottimale in ciascuna delle stanze.
economia Quando si utilizza un sistema di riscaldamento a due tubi con cablaggio sopraelevato, il tubo di alimentazione caldo si trova sotto il soffitto e gran parte del calore viene consumato senza alcun beneficio. La posizione dell'autostrada sottostante consente di dare calore alla stanza, aumentando l'efficienza del riscaldamento
alleviare L'installazione può essere eseguita con le tue mani e il controllo viene eseguito da una stanza, dove si trova tutta l'attrezzatura necessaria. Come sapete, meno complesso è il sistema di nodi e connessioni, più è affidabile
La possibilità di una messa in servizio anticipata È possibile avviare l'impianto di riscaldamento anche prima del completamento dei lavori di finitura nella stanza. Inoltre, se si effettuano riparazioni su uno dei piani, il riscaldamento può essere spento solo lì, mentre il resto delle stanze sarà riscaldato.

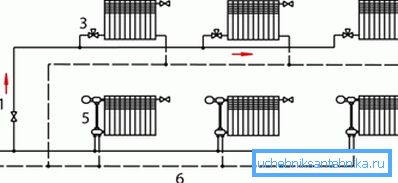

La presenza di valvole consente di spegnere separatamente il riscaldamento di ogni piano

Questa opzione ha alcuni inconvenienti che dovrebbero anche essere menzionati:

La necessità di aerazione Ogni radiatore deve essere dotato di una valvola Mayevsky, con la quale è necessario spurgare periodicamente aria dal sistema. L'installazione di un circuito d'aria separato aiuta a risolvere questo problema, ma la sua presenza annulla i vantaggi di tubi poco appariscenti, dal momento che le comunicazioni devono essere poste dall'alto
Consumo di materiali Il consumo di tubi durante l'assemblaggio delle comunicazioni è molto maggiore rispetto alla versione monotubo, il costo del progetto aumenta di conseguenza. Ma vale la pena notare l'affidabilità e l'efficienza di questo tipo, quindi i costi sono pienamente giustificati.
Bassa pressione L'acqua o qualsiasi altro fluido che si muove lungo la linea di alimentazione non crea la pressione necessaria per la migliore efficienza. Ecco perché è molto importante includere una pompa di circolazione nell'impianto di riscaldamento.

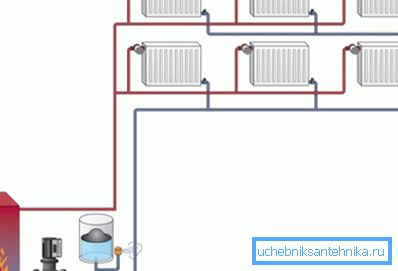

La pompa di circolazione può migliorare significativamente l'efficienza del sistema di riscaldamento

Suggerimento: È preferibile scegliere le caldaie con una pompa già integrata nel sistema. Ma in alcuni casi, quando la capacità del sistema è abbastanza grande, saranno necessarie due unità.

Fasi di lavoro durante l'installazione

L'affidabilità e il corretto funzionamento dipendono in gran parte dalla conformità con le raccomandazioni per l'assemblaggio del sistema e la formazione di qualità. Considera i fattori più importanti.

Progettazione e preparazione

In questa fase è importante eseguire correttamente il lavoro di progettazione e acquistare i componenti richiesti:

  • Determinare la capacità termica richiesta dal sistema in base alla superficie del pavimento. È molto importante scegliere l'attrezzatura giusta, è per garantire l'efficienza del sistema.
  • Scegli il tipo di comunicazione ottimale, ad esempio per edifici a un piano, un sistema di riscaldamento orizzontale a due tubi con cablaggio inferiore è il più adatto, mentre gli edifici a due piani o più sono meglio dotati di comunicazioni di tipo verticale, quando il refrigerante viene alimentato attraverso i riser.
  • Preparare il progetto, coordinarlo in un'organizzazione specializzata e quindi approvarlo in un ordine appropriato.. Ciò consentirà di mettere in funzione il sistema assemblato senza problemi e di eseguire i lavori secondo tutte le norme e le esigenze.

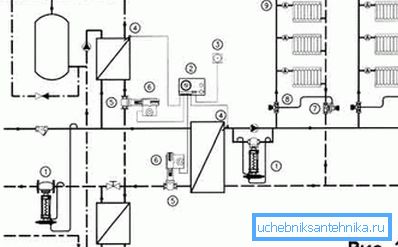

Lo schema dovrebbe includere tutti i componenti e gli assiemi necessari.
  • Successivamente, è necessario calcolare la quantità di materiali e attrezzature necessari.. Questo è necessario per non acquistare prodotti extra.

Fai attenzione! Non si dovrebbe risparmiare sulla qualità dei materiali, perché alla fine può portare a crash del sistema. Prestare particolare attenzione ai tubi per l'impianto di riscaldamento - devono sopportare i valori richiesti di pressione e temperatura.

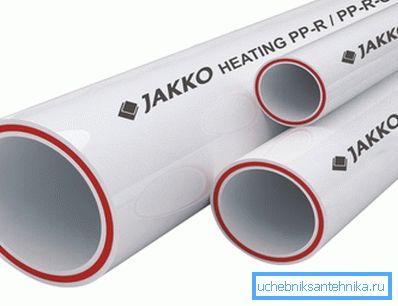

Nella foto: tubi di alta qualità - una garanzia di affidabilità e durata del sistema.

flusso di lavoro

I lavori di installazione devono essere eseguiti con attenzione e in conformità con la tecnologia. Se l'attrezzatura viene utilizzata per la saldatura o la crimpatura, è necessario studiare le istruzioni per lavorare con il dispositivo prima del montaggio.

È anche importante considerare le seguenti raccomandazioni:

  • Il primo è l'impianto di riscaldamento installato. È molto importante che la caldaia sia ben fissata e che durante il lavoro non si muova sotto l'influenza delle vibrazioni.
  • I radiatori successivi sono montati, devono essere posizionati sotto le finestre, le dimensioni e i parametri sono determinati in base alle caratteristiche di ogni stanza separatamente.
  • Per l'installazione di tubi potrebbe essere necessario forare le pareti, questo problema dovrebbe anche essere curato in anticipo. È meglio fornire fori per i tubi in fase di costruzione.
  • I tubi vengono misurati e tagliati direttamente sull'oggetto, oltre alla connessione affidabile con i radiatori e altri nodi è molto importante collegarli alle pareti. Questo viene fatto con l'aiuto di speciali clip di fissaggio.

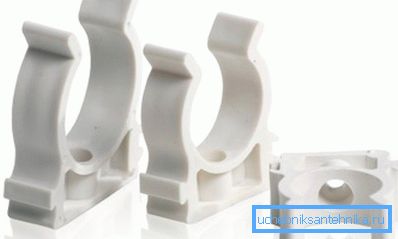

I tubi di plastica sono fissati con clip speciali

conclusione

Questa opzione di comunicazione consente di sbarazzarsi di tubi sotto il soffitto, il sistema è quasi impercettibile, il che è un grande vantaggio quando si finisce. Inoltre, il calore viene consumato in modo più efficiente. Per capire meglio la domanda, guarda il video, in esso alcune delle importanti sfumature del lavoro sono spiegate in modo più dettagliato.
