Sistema di riscaldamento a due tubi: opzioni per
Com'è il sistema di riscaldamento a due tubi di una casa privata o di un condominio? Con quali segni possono essere classificati sistemi simili? Quali problemi possono sorgere nell'attuazione di questo schema e come risolverli? Scopriamolo.
Cos'è?
Iniziamo con una descrizione dei principi generali del sistema di riscaldamento.
Il riscaldamento dei dispositivi di riscaldamento è assicurato dalla circolazione di refrigerante attraverso di essi (acqua di processo, antigelo, glicole etilenico, ecc.). Per la circolazione, è necessario un differenziale creato tra l'input e l'output del dispositivo.
Questo differenziale può essere fornito in diversi modi:
- Collegando l'unità di sollevamento alla conduttura di riscaldamento, dove viene mantenuta la differenza di pressione tra 2 e 3 kgf / cm2 tra le linee di alimentazione e di ritorno.
Nuance: dopo l'ascensore, la differenza tra la miscela e il flusso di ritorno è molto inferiore - 0,2 - 0,3 kgf / cm2. Il superamento di questo valore renderebbe la circolazione eccessivamente veloce. Le conseguenze sono il rumore nei tubi e l'eccessiva temperatura della tubazione di ritorno.
- La pompa di circolazione.
- La differenza nella densità del refrigerante caldo e freddo nei cosiddetti sistemi di gravità (gravità).
È ovvio che in tutti i casi è necessario assicurarsi che ciascun riscaldatore sia collegato al sistema comune con due connessioni. Questo può essere fatto in diversi modi fondamentalmente diversi.
schema | Breve descrizione |
Tubo singolo | I dispositivi di riscaldamento sono collegati a un circuito ad anello comune |
Twin tube | I dispositivi di riscaldamento sono collegati tra le tubazioni di mandata e di ritorno lungo l'intero perimetro dei locali riscaldati. |
molteplice | Ogni riscaldatore è dotato di una propria coppia di connessioni collegate a un collettore comune. |
È curioso: negli edifici multi-appartamento prevalgono gli schemi di collegamento dei radiatori misti. La presenza di alimentazione dedicata e riempimento di ritorno del sistema di riscaldamento rende un due tubi; allo stesso tempo, all'interno del riser, le batterie sono spesso combinate in serie.
classificazione
Il sistema di riscaldamento a due tubi, a sua volta, può essere classificato in base a diverse funzioni aggiuntive.
orientamento

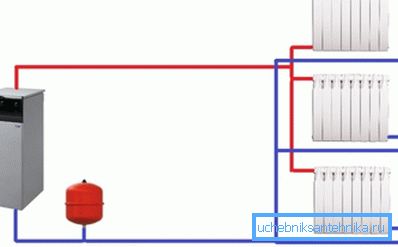

Lo schema verticale è applicato solo nei grattacieli. Ogni radiatore è un ponticello tra i riser di alimentazione e di ritorno che passa nelle vicinanze.
Lo schema orizzontale può essere utilizzato sia nei condomini (l'esempio di due imbottigliamenti è stato menzionato nel paragrafo precedente) che nei cottage.
Passando e vicoli ciechi
Nello schema seguente, il refrigerante nel flusso e nel flusso di ritorno si muove lungo l'anello in una direzione; vicolo cieco - in direzioni opposte. Lo schema senza uscita è richiesto dove porte o finestre panoramiche rendono difficile l'installazione di un anello completo di tubi.
Imbottigliamento inferiore e superiore

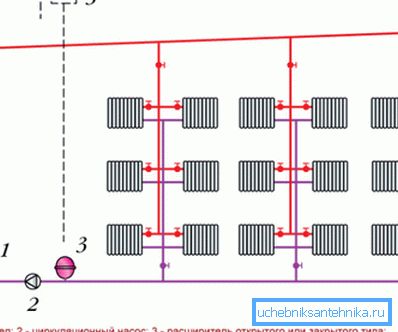

Fino agli anni '70 del secolo scorso, le case con l'imbottigliamento superiore hanno prevalso sul territorio dell'URSS: dall'assemblea dell'ascensore, il condotto di rifornimento è salito in soffitta; da lì il refrigerante attraverso i riser entrò nella linea di ritorno situata nel seminterrato.
L'uso di tale schema ha diverse implicazioni pratiche:
- L'attico, volente o nolente, era stato riscaldato e aveva dimensioni sufficienti per la manutenzione e la riparazione delle valvole.
- Ogni alzata di riscaldamento durante le riparazioni doveva essere spenta in due punti: nel seminterrato e in soffitta.
- Quando si avvia un sistema caduto (sia i riser interi che singoli), si è dovuto spurgare aria da esso. A tale scopo, il distributore di mangime è stato montato con una leggera pendenza e nel suo punto superiore è stato installato un serbatoio di espansione con una cassetta di raccolta. Di conseguenza, il lancio della casa è stato accompagnato da una visita in soffitta.
A proposito: in alcuni casi, lo scaricatore era ancora portato nel seminterrato attraverso tutti i piani. Con una piccola sezione di scarico, l'aria è stata spinta fuori attraverso il fronte del flusso d'acqua.
Con l'avvento dei tetti piatti e lo sviluppo della costruzione di pannelli, l'imbottigliamento superiore era quasi affollato da quelli inferiori: sia l'offerta che il ritorno volavano nel seminterrato. I riser cominciarono a collegarsi a coppie negli appartamenti del piano superiore. Dopo un reset, ognuno deve rimuovere la camera di equilibrio; per questo scopo, rubinetterie Mayevsky o valvole ordinarie sono montate negli appartamenti al piano superiore.
Nota: lo schema con imbottigliamento inferiore è più vulnerabile agli incidenti durante la stagione fredda. Lo scarico dell'aria (specialmente in assenza di accesso a tutti i condotti dell'aria) richiede molto tempo; a basse temperature, non è raro che alcuni dei riser si congelino.
dignità
Che cosa, in effetti, un buon sistema di riscaldamento a 2 tubi?
Il suo principale vantaggio è che consente una temperatura più o meno costante dei dispositivi di riscaldamento in tutto l'edificio.
Con un sistema di riscaldamento monotubo, i collegamenti della batteria all'inizio dell'anello di riempimento singolo avranno una temperatura di mandata (in genere 70-75 ° C). alla fine - la temperatura del ritorno (50 C). Qui, ciascun radiatore riceverà un refrigerante con una temperatura leggermente diversa da quella fornita dalla caldaia di alimentazione o dal gruppo elevatore dopo l'unità di miscelazione (elevatore).

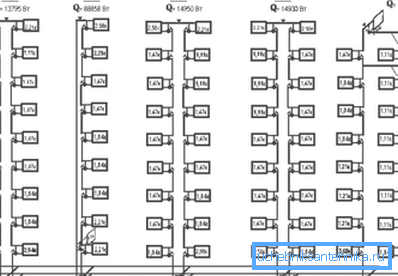

Inoltre, nel caso di una casa grande con un numero elevato di batterie, un sistema di riscaldamento a 2 tubi non è semplicemente un'alternativa: nessuna configurazione ad anello a tubo singolo coprirà tutte le stanze di un edificio di 80 appartamenti.
Obiezioni di avvertimento: sì, lo schema del collettore può più che sostituire quello a due tubi. Tuttavia, il prezzo della sua implementazione sarà dieci volte superiore a causa dell'enorme consumo di tubi; inoltre, una grande lunghezza totale delle connessioni significherà un'enorme perdita di calore non target.
problematica
Senza di loro, anche, non fatto.
spese
Ovviamente, con un diametro uguale, due tubi saranno sempre più costosi di uno. Con una piccola area di un edificio riscaldato, i benefici ottenuti non compenseranno questa differenza: è più facile compensare la variazione di temperatura aumentando il numero di sezioni del radiatore all'estremità di un singolo anello di tubo.
equilibratura
Il sistema di riscaldamento a due tubi del cottage deve essere bilanciato.
Cos'è?
Per iniziare, descriviamo l'essenza del problema.

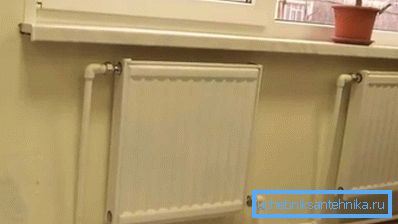

Immagina che due tubi passino dalla caldaia di riscaldamento alla casa. Nel primo, l'acqua scorre ai radiatori, nel secondo, ritorna. Inoltre, ogni radiatore è un ponticello tra questi tubi.
Qual è il problema? Sì, il fatto che ogni dispositivo di riscaldamento estinguerà la differenza tra il flusso e il flusso di ritorno. Se sulla prima batteria sarà uguale, per esempio, 0,2 kgf / cm2, quindi sul secondo - già 1,75, sul terzo - 1,5 e così via.
Di conseguenza, otteniamo un'immagine molto brutta:
- Una temperatura della batteria stabile non sarà discussa. Più piccolo è il differenziale, più lenta è la circolazione, minore è la temperatura del refrigerante che raggiunge il radiatore.
- Quel che è peggio, in condizioni di freddo estremo, il raffreddamento delle batterie finali può portare alla formazione di tappi di ghiaccio con un arresto completo della circolazione e l'inevitabile scongelamento dei tubi di riscaldamento.
Istruzioni per il bilanciamento del sistema di riscaldamento del cottage fai da te:
- Ogni radiatore viene fornito con una valvola a farfalla su uno dei collegamenti (preferibilmente sul tubo di ritorno).
- Il flusso di refrigerante attraverso i primi riscaldatori della caldaia o dell'ascensore è limitato fino a quando la loro temperatura è uguale a quest'ultima.
Utile: più comodo da usare analogo funzionale della farfalla - testa termostatica. Ti permette di impostare non il flusso di acqua attraverso di esso, ma la temperatura target.
Una domanda ragionevole: come funziona lo schema a due tubi in un condominio? Lì, il soffocamento della batteria non è praticato, ma la variazione di temperatura tra di loro è relativamente piccola.
La funzione dell'acceleratore contiene tubi di diametro variabile. Diamo valori tipici per una casa di dieci piani costruita negli anni 80-90.
Tracciare il sistema di riscaldamento | DU, mm |
Portare al radiatore o convettore | 20 |
alzata | 25 |
Imbottigliamento nella sezione finale | 32 - 40 |
Imbottigliamento in ascensore | 40-50 |
Ogni transizione di sezione limita il flusso di refrigerante; tenendo conto del rendimento deliberatamente gonfiato dell'imbottigliamento, questo è sufficiente per il funzionamento del circuito nella modalità normale.
Roba utile
- Durante il bilanciamento con le valvole a farfalla, la differenza di tempo tra la modifica della modalità di regolazione e la stabilizzazione della temperatura dei dispositivi di riscaldamento raggiunge dalle 6 alle 8 ore.
- Per un cottage con una superficie fino a 100 m2 con circolazione forzata del liquido di raffreddamento in un sistema a due tubi, un minimo ragionevole della sezione di riempimento è DU2, fino a 200 m2 - DU25.
- Nel sistema gravitazionale, l'imbottigliamento non può essere reso più sottile del DU32 quando si utilizzano tubi in polimero e acciaio DU40. Inoltre, i sistemi di flusso gravitazionale vengono utilizzati su un'area di non più di 100 m2: in una stanza di grandi dimensioni, la resistenza idraulica di un circuito lungo non fornisce semplicemente la velocità di circolazione minima richiesta.
conclusione
Speriamo che il materiale a disposizione del lettore lo aiuti nella progettazione, costruzione o riparazione di sistemi di riscaldamento. Per saperne di più su come funziona il sistema di riscaldamento a due tubi, il video in questo articolo aiuterà. Buona fortuna!
