Sistema di riscaldamento a gravità: caratteristiche del
Il sistema di riscaldamento a gravità è ottimo per l'implementazione in piccole case private. Il suo lavoro si basa sulla circolazione di acqua calda e fredda nei tubi a causa della differenza di temperatura e non richiede l'installazione di apparecchiature di pompaggio aggiuntive.
Affinché l'intero processo si verifichi in modo accurato e senza errori, devono essere soddisfatte alcune condizioni, che considereremo in questo articolo.

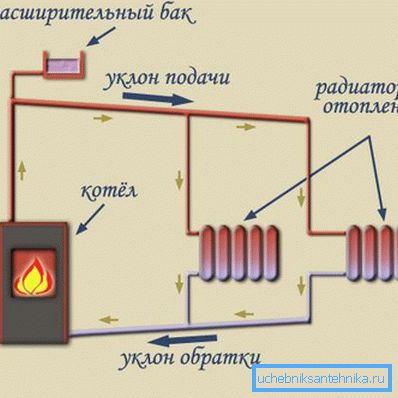

Principi di lavoro

Ci sono diverse fasi che il riscaldamento dell'acqua esegue:
- Si riscalda nella caldaia e inizia a salire fino al segno più alto del sistema. Ciò è dovuto alle leggi elementari della fisica, che descrivono che una sostanza riscaldata è più leggera di una fredda.
- Quindi, iniziando a raffreddarsi, sprofonda nei radiatori, distribuendo calore in tutta la stanza.
- Raffreddandosi completamente, il liquido viene scaricato attraverso i tubi inclinati nell'ingresso della caldaia, dopodiché il ciclo si ripete.
montaggio
Nonostante l'apparente semplicità del suo funzionamento, il riscaldamento gravitazionale richiede il rispetto di determinate condizioni per il suo lavoro completo:
requisiti
- Affinché la velocità del liquido di raffreddamento possa passare attraverso i tubi per soddisfare gli standard richiesti, la differenza di temperatura tra l'uscita e l'ingresso della caldaia deve essere di almeno 25 gradi Celsius. Cioè, più i radiatori nelle stanze emettono calore, più velocemente l'acqua si muove nel sistema.
- Il livello della parte di riscaldamento del riscaldatore deve essere al di sotto del livello dell'asse centrale dei radiatori situato nell'abitazione in modo che il liquido di raffreddamento possa fluire liberamente all'ingresso della caldaia.

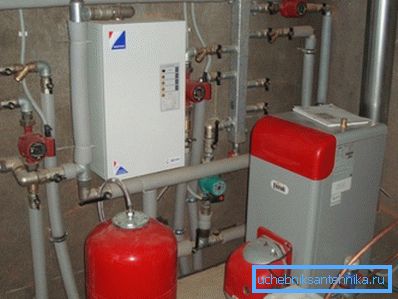

Consiglio: si consiglia di installare la caldaia nel pozzo o nel seminterrato. Ciò garantirà un afflusso sufficiente del liquido raffreddato.

- La pendenza media del movimento del liquido di raffreddamento deve essere osservata 1: 100.

- La distanza dal riscaldatore al radiatore più vicino non deve superare i trenta metri, a causa della presenza di resistenza al movimento del fluido.
Suggerimento: per un funzionamento affidabile dell'impianto di riscaldamento, si consiglia di osservare la distanza dalla posizione del radiatore di quindici metri. Ciò garantisce il successo del superamento della resistenza idraulica dei tubi da qualsiasi materiale.
- Una condizione aggiuntiva per la compensazione della resistenza idraulica è il rispetto delle norme minime per i diametri dei tubi utilizzati. L'istruzione di dimensioni ottimali per sezioni diverse è simile a questa:
ambito di applicazione | Dimensioni delle sezioni minime, mm |
Tra l'uscita dal riscaldatore e il serbatoio di espansione | 50 |
Instradamento multiplo del radiatore | Deposito - 40; flusso di ritorno - 32 |
L'inclusione di un singolo radiatore nel sistema | 20 |

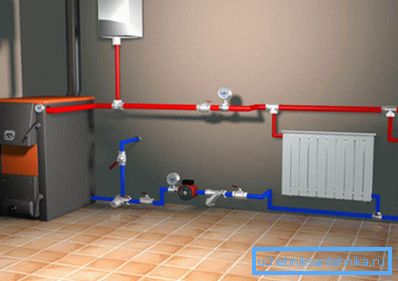

- L'intera struttura deve necessariamente essere riempita di liquido.. Per controllare il suo livello, un serbatoio speciale è installato nel punto più alto del sistema, che contiene la riserva d'acqua necessaria. Inoltre, un tubo di scarico è collegato alla sua parte superiore, che consente di scaricare il liquido di raffreddamento in eccesso in caso di surriscaldamento e eccessiva espansione nel sistema fognario.

Schemi popolari
Non è facile equipaggiare l'impianto di riscaldamento con il movimento gravitazionale del liquido di raffreddamento. Per fare questo, è necessario prendere in considerazione le molte caratteristiche di progettazione della vostra casa e altri fattori importanti (leggi anche l'articolo Riscaldamento a gas in un appartamento: come diventare indipendenti dalle utility).
Suggerimento: se hai il minimo dubbio sulle tue capacità, allora è meglio contattare i professionisti, perché il prezzo dell'errore commesso durante l'installazione del progetto sarà molto più alto del costo del loro lavoro.
I sistemi di riscaldamento autosufficienti possono avere i seguenti schemi di implementazione:

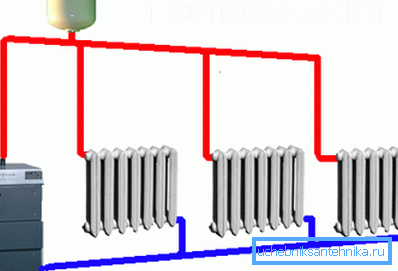

- Il più comune e più semplice nel suo design è il design, che presuppone il posizionamento del canale di alimentazione nella parte superiore della stanza e il tubo di ritorno - nella parte inferiore.

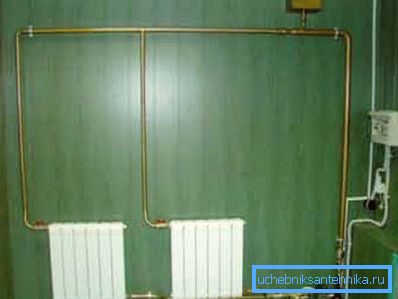

- Se a livello del pavimento ci sono un numero elevato di ostacoli, i tubi che restituiscono il liquido raffreddato vengono posizionati vicino alla tubazione di alimentazione.

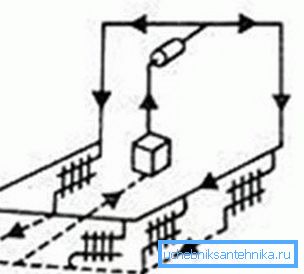

- Per le aree non soggette a forti gelate, la seguente disposizione di elementi del sistema di riscaldamento può essere adatta:

Designazione sul diagramma | Nome del componente |
1 | alimentazione |
2 | Ampio fianco |
3 | alzata |
4 | Print Control |
5 | conchiglia |
6 | la caldaia |
7 | Post di ritorno |
8 | radiatore |

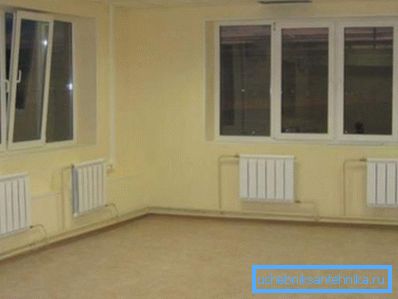

- Per le piccole case situate in regioni con inverni rigidi, è consigliabile una disposizione migliore, tenendo conto della posizione dei radiatori sotto le finestre delle pareti esterne.

conclusione
L'impianto di riscaldamento, che presuppone la circolazione naturale del liquido di raffreddamento, non richiede l'installazione di apparecchiature aggiuntive, il che influisce sulla riduzione del suo costo. Ma è anche necessario ricordare le difficoltà del suo design, che dovrebbe tenere conto di tutte le caratteristiche ingegneristiche dell'edificio. Questo è l'unico modo per assicurare il funzionamento efficiente dell'intera struttura (vedere anche l'articolo Dispositivi di riscaldamento alternativi - Riscaldatori a gas per cottage estivi).
Il video ha fornito materiale aggiuntivo sull'argomento. Buona fortuna a te progettazione e installazione!
