Sistema di riscaldamento di un condominio: dispositivo
La rete climatica più semplice di una casa privata consiste in una caldaia, radiatori e tubi di riscaldamento che collegano questi elementi in un anello chiuso attraverso il quale circola il refrigerante. Tuttavia, i sistemi di riscaldamento degli edifici a più piani sono disposti in un modo completamente diverso, che deve essere preso in considerazione durante la riparazione o la modernizzazione del suo componente situato nell'appartamento. In caso contrario, i problemi con i vicini e gli uffici di alloggio non saranno evitati.
Lo schema di disposizione del riscaldamento con un flusso centrale di refrigerante
Nodo di distribuzione della casa
Il sistema di riscaldamento in un condominio inizia con una valvola di arresto, che viene installata sul tubo che collega le tubazioni nel seminterrato alle linee di calore di flusso e scarico (istruzioni allegate a SNiP 41-01-2003).
Fai attenzione! Questo momento è molto importante per i lavoratori delle abitazioni, i servizi comunali e l'organizzazione che fornisce calore. È attraverso questa valvola che i loro poteri sono divisi: l'organizzazione che fornisce servizi di riscaldamento è responsabile della sicurezza e operabilità delle comunicazioni esterne, il dipartimento degli alloggi o il condominio dovrebbe essere preoccupato per la salute interna.

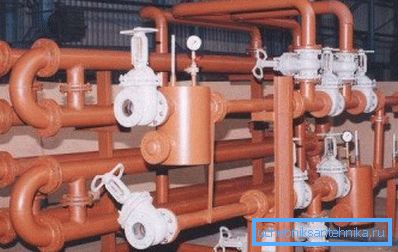

Dopo il rubinetto, c'è una varietà di attrezzature necessarie per far circolare il refrigerante e l'acqua calda attraverso gli appartamenti situati su tutti i piani della casa. La sua lista e descrizione sono indicate nella tabella.
| Dettaglio del nodo di distribuzione | descrizione |
| Prese d'acqua calda | Immediatamente dopo la valvola che blocca il flusso del liquido di raffreddamento, gli ugelli sono montati per il collegamento ai tubi dell'acqua calda. Possono esserci uno o due collegamenti (rispettivamente per uno schema a tubo singolo oa due tubi). In quest'ultimo caso, gli ugelli sono interconnessi da un ponticello, grazie al quale viene fornita una pressione costante e la circolazione dell'acqua nei tubi dell'acqua calda e dei portasciugamani riscaldati montati nei bagni. |

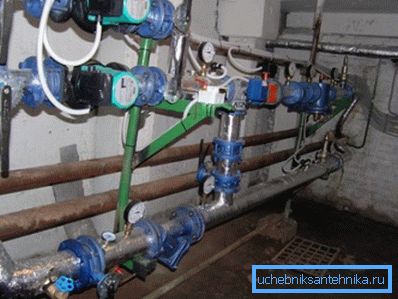

| Riscaldamento dell'ascensore | Questo è l'elemento principale della rete climatica, senza la quale non può esistere il sistema di riscaldamento di un edificio a più piani con alimentazione centralizzata del refrigerante. Consiste di un ugello e presa, che creano una maggiore pressione. Grazie a lui, il liquido raggiunge il cablaggio superiore dei tubi di riscaldamento (in soffitta). Inoltre, potrebbe esserci una perdita, che comporta nel ciclo ripetuto il refrigerante proveniente dalla linea di ritorno. |
| Valvole a saracinesca | Sono utilizzati per tagliare il circuito di riscaldamento degli appartamenti dal sistema di tubazioni comune. In inverno, per ovvi motivi, sono allo stato aperto, in estate sono bloccati. |
| Raccordi di scarico | Viene installato nelle parti inferiori della tubazione e serve per scaricare il liquido di raffreddamento nel periodo estivo o, se necessario, per riparare gli elementi della rete di riscaldamento situata nella casa. |
| Tubo di collegamento con valvole di arresto | Nella parte inferiore dell'impianto di riscaldamento, è installata una tubazione che collega l'impianto di riscaldamento alle tubazioni di alimentazione dell'acqua fredda. È necessario riempire i radiatori di riscaldamento in estate per evitare la formazione di lesioni da corrosione nelle batterie. |
Il sistema di riscaldamento di un condominio viene regolato modificando il diametro dell'ugello dell'elevatore di riscaldamento. Chiudendo e aprendo la valvola corrispondente, l'addetto dell'alloggiamento e dei servizi di servizio accelera o rallenta la circolazione del liquido di raffreddamento nell'impianto di riscaldamento, modificando in tal modo la temperatura nei radiatori.
Fornire e scaricare condutture
Il prossimo elemento importante del sistema di riscaldamento dei condomini sono i montanti che forniscono acqua a ciascun piano della casa e scaricano il refrigerante raffreddato che scorre attraverso le batterie installate nelle abitazioni.
Esistono due schemi principali:
- Il trasportatore di calore viene alimentato attraverso un tubo e rimosso attraverso un altro. Questi riser principali, collocati alle diverse estremità della casa, su ciascun piano sono collegati tra loro da ponticelli attraverso i quali scorre il fluido, lungo la strada in tutte le batterie. È così che viene organizzato il sistema di riscaldamento di una vecchia casa a più piani di 5 piani.
Tale schema è stato successivamente abbandonato, dal momento che rende difficile scaricare completamente il liquido di raffreddamento. Durante l'aerazione di tubi o radiatori in un determinato appartamento, è molto difficile rimuovere tutta l'acqua dalle sezioni orizzontali delle tubazioni.
- L'acqua scorre attraverso un tubo verticale nella soffitta e poi scende, passando dalla batteria alla batteria, dal piano superiore alla parte inferiore..
Fai attenzione! Entrambi questi schemi di distribuzione dell'acqua presentano uno svantaggio principale: il ponticello situato nell'attico o nel piano tecnico. È necessario per lo scarico di aria attraverso la valvola dell'aria, ma porta a una perdita di calore piuttosto significativa, che riduce l'efficienza del sistema climatico nel suo complesso.
Dato che i livelli tecnici degli edifici condominiali (solai e cantine) non sono riscaldati, esiste il pericolo di congelamento del liquido di raffreddamento in caso di incidente dell'impianto di riscaldamento.
Per evitare ciò, vengono fornite le seguenti caratteristiche progettuali delle riser di riscaldamento:
- La pendenza dei ponticelli orizzontali. Se il dislivello delle tubazioni previsto da SNiP viene osservato correttamente, durante la discesa del liquido di raffreddamento tutto il liquido delle tubature si allontana e la formazione di ghiaccio in grado di rompere tubi e radiatori è completamente esclusa.
- Riscaldamento pavimenti tecnici. Sebbene i radiatori di riscaldamento nella mansarda e nel seminterrato non siano forniti, i tubi stessi, nonostante la lana di vetro o la fibra minerale che li ricopre, riscaldano ancora l'aria, quindi il refrigerante non si raffredda immediatamente dopo un arresto di emergenza.
- Grande inerzia. Gli architravi superiori e inferiori dei riser sono tubi di diametro piuttosto grande (più di 50 mm). Il loro raffreddamento dopo la cessazione del calore non si verifica immediatamente. A causa di ciò, l'acqua in essi non ha il tempo di congelare.
In generale, lo schema attualmente utilizzato con la distribuzione superiore del refrigerante è abbastanza efficace, sebbene abbia alcune caratteristiche di funzionamento:
- Avviare l'impianto di riscaldamento è il più semplice possibile. È sufficiente aprire l'armatura di chiusura che blocca l'accesso all'acqua e la valvola dell'aria nella soffitta. Dopo aver riempito i tubi con acqua, quest'ultimo viene bloccato per evitare la perdita di liquido di raffreddamento. A questo evento, termina il lancio della rete climatica.
- Al contrario, spegnere il riscaldamento e lo scarico di emergenza del liquido di raffreddamento è difficile. È necessario innanzitutto trovare il tubo desiderato sul piano superiore, chiudere le valvole lì e quindi aprire la valvola nella parte inferiore del montante.
- Con la distribuzione verticale, la distribuzione del calore non è uniforme (sebbene il prezzo dei servizi di riscaldamento sia lo stesso). Il fatto è che gli appartamenti superiori hanno una portante termica più calda, che riscalda meglio l'appartamento. Per compensare questo, negli appartamenti situati sotto è necessario installare radiatori di riscaldamento con un gran numero di sezioni.
Scambiatori di calore negli appartamenti
Se non hai sostituito i dispositivi di riscaldamento in un appartamento di città con le tue mani, viene riscaldato da uno dei due dispositivi:
- Batteria in ghisa. Ha un piccolo trasferimento di calore, un'inerzia significativa, un peso enorme e un'aspetto non proprio estetico. D'altra parte, questo dispositivo può essere utilizzato con un vettore di calore di qualsiasi qualità. La ghisa non è praticamente suscettibile alla corrosione e può durare più di 50 anni con la pulizia periodica dei depositi interni.
- Tubo di acciaio con piastre dello scambiatore di calore. Questo dispositivo di riscaldamento è stato installato in connessione con i risparmi nella costruzione di case e non regge l'acqua.
Ora l'opzione migliore per un sistema di riscaldamento con un rifornimento centrale di refrigerante è giustamente considerata come radiatore per riscaldamento bimetallico.
Questi dispositivi sono costituiti da:
- telaio in acciaio attraverso il quale scorre il refrigerante;
- scambiatore di calore in alluminio, indossato sul telaio - aumenta il trasferimento di calore e conferisce alla batteria un aspetto attraente.
I resistenti tubi di acciaio all'interno evitano la corrosione (contrariamente ai radiatori interamente in alluminio) e conferiscono robustezza al radiatore, proteggendo da scosse idrauliche e pneumatiche, che non sono infrequenti per i sistemi di riscaldamento centralizzati.
Un altro punto positivo nell'utilizzo di un dispositivo bimetallico è l'alta potenza. Ciò rende possibile l'utilizzo di un minor numero di sezioni.
L'unico lato negativo è l'alto costo. Le unità di riscaldamento descritte sono tra le più costose tra tutte le apparecchiature di riscaldamento attualmente esistenti.
Fai attenzione! Se ci sono valvole di regolazione sui tubi di ingresso delle batterie (rubinetti, termostati, induttanze e così via), è necessario dotare il bypass (il ponticello tra l'ingresso e l'uscita della batteria). In caso contrario, il termostato controllerà il volume del liquido di raffreddamento non solo nella batteria, ma in tutti gli appartamenti situati sotto, il che è improbabile che accontenti i vicini.
Caratteristiche dei sistemi di acqua calda
L'organizzazione impegnata nel riscaldamento di condomini, conosce e fornisce acqua calda ai consumatori.
Come il sistema climatico, questa rete di ingegneria ha alcune caratteristiche distintive:
- Il riscaldamento dell'acqua calda e del liquido di raffreddamento durante il periodo di riscaldamento è centralizzato. Molto spesso, le stesse tubazioni vengono utilizzate per alimentare entrambi i liquidi. Per separare il flusso, vengono utilizzate le valvole, situate nel seminterrato.
- Il sistema di acqua calda può avere uno o due tubi. Quest'ultimo schema è più preferibile, poiché consente di evitare l'eccessivo consumo di acqua che si verifica in un sistema monotubo all'apertura della valvola (ogni consumatore attende che l'acqua raffreddata venga scaricata e l'acqua calda inizi a fluire).
- Spesso i radiatori installati nel bagno e utilizzati per asciugare gli asciugamani sono collegati alla conduttura dell'acqua calda. Questo non è uno schema molto buono, in quanto il portasciugamani riscaldato rimane caldo in estate, il che rende scomodo stare in bagno.
Suggerimento: Per risolvere questo problema è semplice. Durante le riparazioni o quando si sostituisce l'apparecchiatura di riscaldamento in un appartamento, le valvole di intercettazione devono essere posizionate sui raccordi di ingresso e di uscita. Non dimenticare di dotare il bypass.
- A causa del fatto che l'acqua calda viene fornita attraverso i tubi di riscaldamento, è spesso spenta in estate. È necessario eseguire lavori di manutenzione sull'apparecchiatura principale delle reti di riscaldamento.
conclusione
Il sistema di riscaldamento di condomini con flusso di refrigerante centralizzato è fondamentalmente diverso dalle singole reti climatiche. L'intervento e la modernizzazione non qualificati possono non solo peggiorare la qualità del riscaldamento dei vicini, ma anche portare alla completa ostruzione delle condutture.
Pertanto, quando si esegue qualsiasi lavoro, è necessario osservare rigorosamente le regole prescritte o utilizzare i servizi di specialisti qualificati. Puoi imparare di più sulle reti di ingegneria dei grattacieli dal video pubblicato in questo articolo.
