Sistema di riscaldamento fai-da-te: consigli per un

Il tema di questo articolo è un sistema di riscaldamento fai-da-te. Dobbiamo familiarizzare con i suoi elementi principali, per determinare la scelta delle attrezzature e dei materiali, con il cablaggio e lo schema elettrico dei dispositivi di riscaldamento.

Quindi iniziamo.

Fonte di calore

Come riscaldare una stanza situata ad una distanza considerevole dalla più vicina rete di riscaldamento? Ovviamente, ciò richiede una fonte di calore indipendente - una caldaia per l'acqua.

Quando si sceglie un tipo di caldaia, vale la pena prestare attenzione alle sue due proprietà:

• Economia. Più basso è il prezzo di un chilowatt di energia termica, minori sono i costi operativi.
• Autonomia di lavoro. Idealmente, le apparecchiature di riscaldamento non dovrebbero richiedere attenzione a se stesse.

Facciamo le valutazioni corrispondenti, quindi confrontiamo le posizioni delle caldaie di diversi tipi.

economia

Sembra che la tabella non richieda alcun commento. Il gas principale è leader in termini di economicità del riscaldamento con un ampio margine.

autonomia

Ma su questo parametro, le stime saranno molto diverse dalla valutazione precedente.

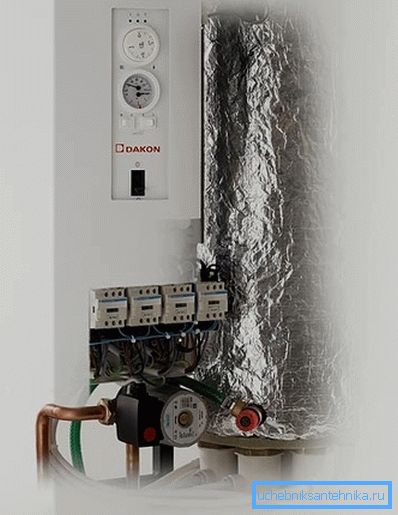

1. Il leader indiscusso è l'elettricità. La caldaia elettrica non richiede alcuna manutenzione in un modo o nell'altro, né la rimozione dei prodotti di combustione. È sufficiente per il proprietario impostare la temperatura del liquido di raffreddamento o, se c'è un termostato esterno, la temperatura dell'aria nella stanza.

1. Al secondo posto per facilità d'uso - gas. La disposizione dei sistemi di riscaldamento con una caldaia a gas consente anche loro di lavorare indipendentemente e indefinitamente, mantenendo la temperatura impostata. Il proprietario dovrà solo occuparsi inoltre dell'installazione del condotto dell'aria che conduce alla strada.

Per chiarire: stiamo parlando di caldaie con accensione elettronica. L'accensione piezoelettrica rende la caldaia non volatile, ma è necessario accenderla manualmente (in particolare, con un accenditore estinto) manualmente.

1. L'utilizzo del gasolio consente inoltre al sistema di funzionare autonomamente per un lungo periodo.; Tuttavia, un serbatoio enorme con gasolio e rumore del bruciatore, che differisce poco dal rumore degli aerei durante il decollo, rende meno confortevole l'utilizzo di questa fonte di calore.
2. Le caldaie a pellet con un bunker e l'alimentazione automatica del carburante forniscono un livello di automazione un po 'più basso: il bunker deve essere caricato periodicamente e il bunker non vi salverà dalla pulizia del cassetto cenere.
3. Infine, le caldaie a combustibile solido richiedono la massima attenzione.. Carbone e legna da ardere devono essere caricati ogni poche ore. L'uso di generatori di gas, caldaie a combustione superiore e accumulatori di calore cambia l'immagine in meglio, ma non in modo così radicale.

Le conclusioni sono piuttosto ovvie: se si ha l'opportunità di utilizzare il gas principale, non è possibile cercare altre opzioni per l'implementazione del riscaldamento.

Quando si sceglie una caldaia a gas dovrebbe prestare attenzione ad un paio di altre caratteristiche.

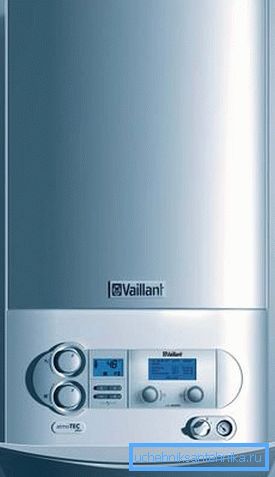

• Se le interruzioni nella fornitura di energia elettrica non sono sistematiche, la nostra scelta è un prodotto con punzone forzato e accensione elettronica.
• Le caldaie a condensazione sono più economiche delle caldaie a convezione del 9-11%. Utilizzano non solo il calore della combustione del gas, ma anche l'energia rilasciata durante la condensazione dei prodotti della combustione.

Potenza termica

Come costruire un sistema di riscaldamento che fornirà alla casa la quantità necessaria di calore? Ovviamente, vale la pena iniziare con i calcoli. Dobbiamo stimare la potenza termica della caldaia e la potenza totale dei dispositivi di riscaldamento.

La formula di calcolo è la seguente: Q = V * Dt * k / 860.

In esso:

• Q - potenza termica (KW).
• V è il volume della casa di dimensioni (compresi i muri) in metri cubi.
• Dt - la differenza di temperatura tra la casa e la strada nei cinque giorni più freddi dell'inverno. I dati sul minimo medio della tua città possono essere trovati nella famosa enciclopedia online; la temperatura interna è presa secondo gli standard sanitari (18 - 22С).
• k - coefficiente di riscaldamento. È interpolato in base alla seguente tabella:

Ad esempio, per una casa di 8x8x6 metri con una temperatura interna di + 20 ° C e un minimo medio di gennaio di -24 ° C, realizzato con isolamento di alta qualità (k = 0,8), è necessario (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (arrotondato) kilowatt di calore.

Per distribuire questo potere ai locali, è sufficiente calcolare la loro quota nel volume dell'intera casa.

Non dovresti dimenticare un paio di sottigliezze:

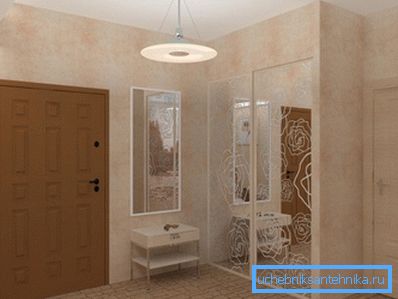

• Locali senza radiatori (ingresso, ripostiglio, servizi igienici) sono riscaldati da stanze adiacenti. Anche il loro volume merita di essere preso in considerazione.

• In cucina, di solito ci sono molte fonti di calore: un frigorifero, una stufa, un forno a microonde, ecc. Il valore stimato per questo è generalmente ridotto del 20-25%.

Apparecchi di riscaldamento

È ovvio che il dispositivo del sistema di riscaldamento deve includere non solo la fonte di calore, ma anche i dispositivi di riscaldamento. Quali batterie sono migliori per scegliere il proprietario di una casa economica?

Innanzitutto, pensiamo alle condizioni in cui il radiatore funzionerà in un sistema autonomo.

La temperatura operativa è generalmente compresa tra 50 e 80 gradi. La pressione di esercizio non supera 2,5 atmosfere. Sono esclusi gli shock idraulici, a meno che, ovviamente, il circuito non sia riempito, aprendo la valvola bruscamente e fino al guasto.

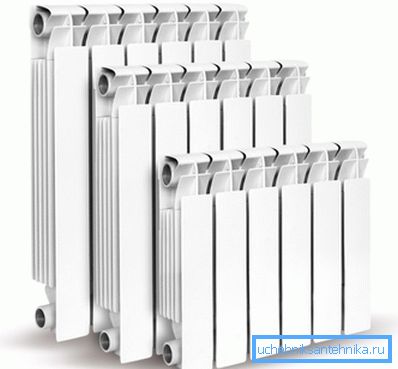

Se è così, puoi tranquillamente optare per radiatori sezionali in alluminio - belli, economici e con un'eccellente dissipazione del calore.

tubi

Come abbiamo già scoperto, non sono previste pressioni estreme e alte temperature in un circuito autonomo. Se è così, puoi risparmiare sui tubi: sceglieremo un polipropilene economico, leggero e durevole.

Poiché questo materiale ha un alto coefficiente di espansione termica, dovremo:

• Scegli tubi con rinforzo. Uno strato di foglio di alluminio riduce sensibilmente l'allungamento quando viene riscaldato.

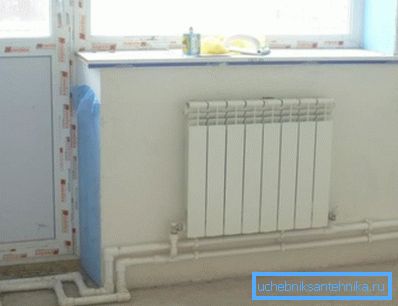

• Per fornire lunghi tratti rettilinei del ripieno con compensatori - anello o curve a U.

Come eseguire il riscaldamento con l'uso di polipropilene?

Per la saldatura di tubi con raccordi viene utilizzato un saldatore a bassa temperatura. Le superfici fuse vengono fissate nella posizione di lavoro e dopo 10 - 40 secondi (a seconda delle dimensioni) diventano una.

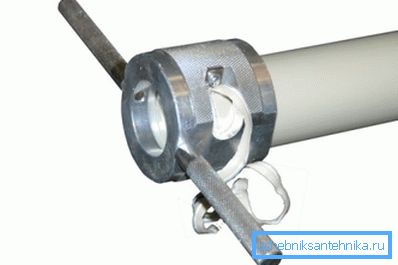

Un punto importante: il foglio di alluminio deve essere rimosso dal campo di saldatura mediante stripping (rasoio). Indebolirà la connessione e in futuro potrebbe causare una divisione del tubo.

Quali diametri dei tubi dovrei scegliere?

1. Per l'imbottigliamento di una casa piccola (non più di 150 m2 per piano) - con un diametro esterno di 25 mm.
2. Per collegamenti ai radiatori - con un diametro di 20 mm.

Elementi aggiuntivi

Com'è il sistema di riscaldamento di un tipo chiuso?

Oltre a caldaia, tubi e batterie, ha:

• La pompa di circolazione, che mette in moto il refrigerante.
• Saltatore con acqua fredda per riempire il sistema con acqua.
• Discarica nei punti più bassi del circuito, permettendole di drenare completamente.
• Serbatoio di espansione Compensa l'aumento del volume del liquido di raffreddamento con l'aumento della temperatura.
• Una valvola di sicurezza che funziona quando il serbatoio è sovraccarico e la pressione sale al di sopra di quella calcolata.
• Manometro o termomanometro per monitorare i parametri del sistema.
• Presa d'aria automatica.

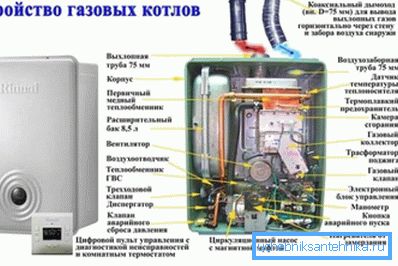

Tuttavia: la pompa, lo sfiato, la valvola di sicurezza e (a volte) il serbatoio di espansione sono spesso montati nel corpo della caldaia, trasformandolo efficacemente in una mini-caldaia. Prima di andare a fare shopping, leggi la documentazione.

Inoltre, è possibile installare opzionale:

• Separare i singoli dispositivi di riscaldamento e le sezioni del contorno della valvola.
• Sump davanti alla pompa.
• Termostati o termostati che regolano la temperatura dei radiatori.
• Nei punti superiori del circuito - condotti d'aria supplementari.

disposizione

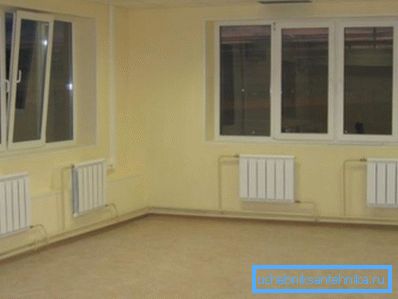

Come eseguire il riscaldamento in una casa a un piano? Secondo l'autore, la soluzione migliore sarebbe quella di Leningrado: un tubo unico lungo il perimetro del pavimento con radiatori collegati in parallelo all'imbottigliamento principale. È assolutamente privo di problemi e impedisce alla circolazione di fermarsi in alcune parti del circuito a causa del surriscaldamento.

Come condurre il riscaldamento su due piani?

Ci sono due opzioni possibili.

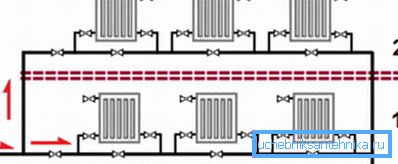

1. Due anelli (uno per piano) con strozzatura, che limita la pervietà del più corto dei contorni.

1. Schema a due tubi con imbottigliamento al piano primo e sottotetto e collegamento con alzate con dispositivi di riscaldamento.

Come collegare i radiatori?

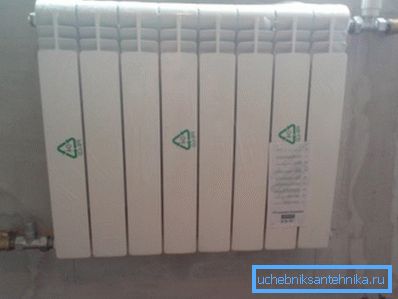

Per riscaldatori corti (non più di 7 sezioni), la connessione laterale tradizionale sarà ottimale. Le batterie più lunghe devono essere collegate diagonalmente o dal basso verso l'alto.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore nella selezione e installazione di apparecchiature di riscaldamento. Ulteriori informazioni su come installare i sistemi di riscaldamento con le proprie mani possono essere trovate nel video allegato.

Buona fortuna!
