Il sistema di riscaldamento di una casa privata Leningradka è una delle soluzioni più affidabili e facili da fare da soli. Parleremo delle caratteristiche, dei vantaggi e dei modi per collegare questo sistema di riscaldamento.

Sistema di riscaldamento monotubo (Leningradka)

Definizione e composizione

Leningradka è il nome di un sistema di circolazione del refrigerante monotubo nel circuito di riscaldamento di una casa. In questo caso, i radiatori o le batterie sono collegati in serie e l'acqua si muove in un circuito chiuso:

La figura mostra i nodi principali:

1. Riscaldamento dell'acqua caldaie Ci sono gas, legna, torba, combustibile solido, unità elettriche e benzina, il più delle volte usano caldaie per il riscaldamento a gas;
2. Ugello per rimuovere l'aria e scaricare l'acqua dal serbatoio di espansione. La presenza di un tale ugello indica un tipo di riscaldamento aperto, in cui viene rimossa l'acqua in eccesso senza creare pressione; (Vedi anche l'articolo Airing the Heating System: Features.)
3. Serbatoio di espansione Progettato per regolare la pressione accumulando acqua durante l'espansione termica e il rinculo durante il raffreddamento. In caso di incidente e surriscaldamento / raffreddamento del liquido refrigerante, svolge il ruolo di scarico d'emergenza dell'acqua;
4. Pompa di circolazione Fornisce la necessaria pressione e velocità di circolazione del liquido di raffreddamento nei circuiti con circolazione forzata;
5. Scarico della valvola a sfera. È necessario rimuovere il refrigerante dalla tubazione e dai radiatori durante la riparazione o per la conservazione del circuito di riscaldamento per l'inverno;
6. Tubo di alimentazione dell'acqua riscaldato;
7. La gru di Mayevsky per rimuovere l'aria in eccesso dal radiatore;
8. Radiatore o batteria;
9. Refrigerante di scarico del tubo (obratka);
10. Scarico delle acque reflue per lo smaltimento dell'acqua rimossa dalla linea principale;
11. Valvola a sfera che si collega alla rete idrica. Quando è sbloccato, il circuito viene riempito d'acqua, quindi il rubinetto è bloccato e il riscaldamento viene avviato;
12. Filtro per la depurazione dell'acqua prima di introdursi nella tubazione;
13. Valvola a sfera per spegnere il radiatore. Consente di spegnere le singole batterie per riparazioni o per risparmiare energia;
14. Bypass o bypass. Consente di regolare (se è installata una valvola a spillo) o di tagliare uno o l'altro radiatore dal circuito comune.

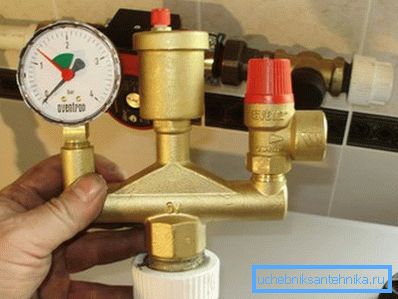

Il sistema di riscaldamento del tipo chiuso presuppone la presenza di un vaso di espansione senza uscita. Tale riscaldamento funziona sotto pressione e per la protezione dell'operazione di emergenza è fornita sotto forma di una struttura semplice:

Fai attenzione! La soluzione monotubo presuppone una disposizione coerente di riscaldatori su un'autostrada o montante comune. Ciò consente di risparmiare sulle tubazioni e sulle attività di installazione.

specie

Oltre alla divisione in specie chiuse e aperte, Leningradka si differenzia per il tipo di cablaggio in tipi orizzontali e verticali.

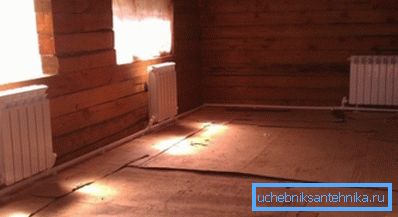

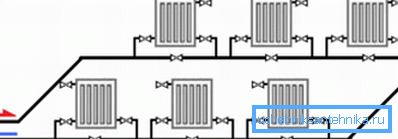

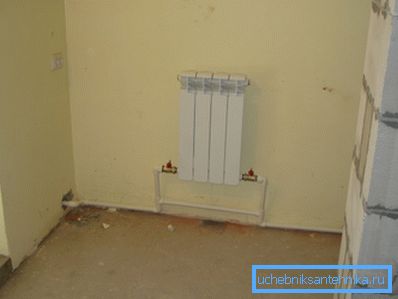

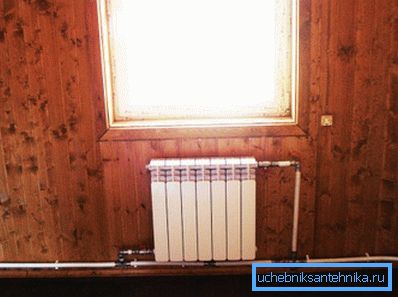

Il piano orizzontale di riscaldamento in una casa privata è preferibile. Comporta la posa dell'autostrada lungo il contorno della stanza lungo la parete esterna nello spessore del pavimento o sopra la sua superficie. I radiatori sono collegati in serie alla linea principale:

Fai attenzione! È auspicabile realizzare un circuito, mentre il numero di radiatori nel circuito non deve superare i 10 pezzi. Quando si collegano due circuiti di diversa lunghezza e trasferimento di calore, la loro portata deve essere regolata con valvole a spillo in modo che non vi sia squilibrio del sistema.

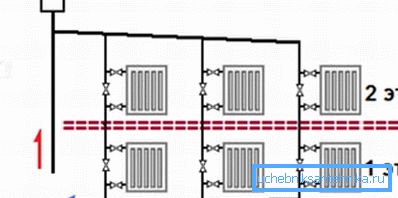

In caso di distribuzione verticale dei tubi, i dispositivi di riscaldamento sono collegati in serie al montante comune. In questi casi, di regola vengono utilizzati la circolazione forzata e la riserva idrica superiore.

Fai attenzione! Come si può vedere, con il cablaggio verticale, si realizza più spesso una connessione parallela di più catene di tubi singoli a un riser comune. Questo è conveniente per grattacieli.

Vantaggi e svantaggi

Se parliamo dei vantaggi del riscaldamento monotubo, allora si basano principalmente sull'economia e sull'affidabilità:

• Il profilo a tubo singolo implica un minore consumo del tubo, pertanto il costo del progetto diminuisce;
• Assemblaggio, saldatura e altri lavori correlati con un tubo sono notevolmente meno. Consente inoltre di risparmiare sulla retribuzione del lavoro e sui costi energetici, sul tempo e sui materiali di consumo;
• Il sistema è testato nel tempo e si è dimostrato estremamente affidabile.;
• È possibile nascondere il tubo sotto il pavimento. Dovrebbe tenere conto della perdita di calore dalla linea di contatto con le strutture del pavimento e rendere appropriato l'isolamento termico;

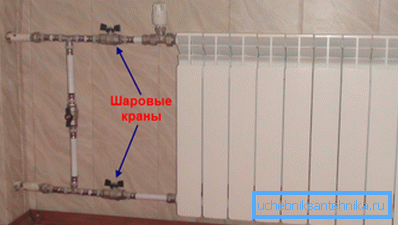

• La presenza di bypass consente di riparare gli elettrodomestici durante il funzionamento del riscaldamento, e anche per regolare l'intensità del lavoro delle singole batterie e dei locali.

Gli svantaggi di Leningradka includono le sue qualità:

• La necessità di rispettare il corretto rapporto del diametro della tubazione, una grande sezione trasversale del tubo principale;
• Riscaldamento irregolare dei radiatori in base alla loro rimozione dalla caldaia. Per equalizzare le temperature, è necessario aumentare la dimensione e il numero delle sezioni della batteria mentre si allontana dalla fonte di calore;
• A causa della distribuzione non uniforme del calore, non è consigliabile collegare più di 10 radiatori in un circuito, quindi questa soluzione è adatta solo come riscaldamento di una casa privata - è la più semplice da implementare con le proprie mani.

Fai attenzione! Da un'analisi dei vantaggi e degli svantaggi di un sistema di riscaldamento monotubo, si può concludere che è adatto per case private e piccole comunità.

conclusione

Leningradka consente di organizzare facilmente e in modo economico il riscaldamento in una casa privata. È caratterizzato dalla flessibilità e dalla capacità di regolare l'intensità del trasferimento di calore dei singoli dispositivi di riscaldamento. Per un'esperienza più completa, guarda il video alla fine dell'articolo.
