Sistema di riscaldamento monotube leningradka: semplicità e

In questo articolo dobbiamo familiarizzare con uno degli schemi di riscaldamento più semplici e comuni: Leningrado o il sistema di caserme. Scopriremo quali sono i vantaggi e gli svantaggi rispetto alle alternative, come connettere correttamente i dispositivi di riscaldamento e quali diametri dei tubi devono essere orientati. Quindi vai.

Cos'è?

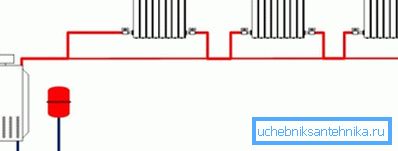

Leningradka è, molto semplicemente, un tubo di imbottigliamento che circonda una casa o una stanza riscaldata attorno al perimetro. I dispositivi di riscaldamento sono incorporati direttamente con le linee corte. Il differenziale richiesto per la circolazione viene solitamente creato da una pompa di circolazione o da un tie-in nella conduttura di riscaldamento attraverso l'unità dell'ascensore.

Per regolare la velocità di circolazione del liquido di raffreddamento (e, di conseguenza, la temperatura dei radiatori più lontani dall'inizio dell'anello), è possibile utilizzare:

• Regolazione graduale o progressiva della pompa di circolazione.
• Valvole di strozzamento
• Rondella di tenuta.

Inoltre: Leningrado può essere utilizzato in sistemi con circolazione naturale del refrigerante (gravitazionale). In questo caso, la velocità di circolazione viene controllata riscaldando lo scambiatore di calore nel forno o nella caldaia.

Aree di applicazione

Le limitazioni scorrono dallo schema della capanna.

1. Può essere utilizzato in ambienti la cui configurazione consente di rendere l'anello indistruttibile. Un gran numero di partizioni, finestre panoramiche e porte non si limita a mettere un segno su Leningrado, ma renderanno la sua installazione così laboriosa da dover necessariamente pensare a alternative.

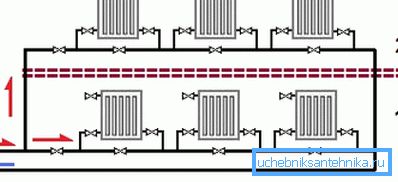

2. Questo schema non è adatto per grattacieli.. Almeno nella sua forma pura: un anello a tubo singolo viene spesso utilizzato all'interno di singoli appartamenti in edifici nuovi; Tuttavia, il sistema di riscaldamento di ciascun appartamento è incorporato in un paio di riser tradizionalmente divorziati.

Pro e contro

Cosa è utile sapere su Leningrado?

dignità

• Lei è sicura. Assolutamente sicuro. La situazione in cui il sistema si ferma a causa della ventilazione è completamente esclusa.
• Permette la regolazione indipendente dei riscaldatori e il loro smantellamento. Allo stesso tempo, l'arresto, la limitazione o l'assenza di un radiatore non influiscono sul funzionamento degli altri.
• Come già accennato, può funzionare con circolazione forzata e naturale.
• L'avvio del circuito è estremamente semplice indipendentemente dalla presenza di aria al suo interno. Poiché la pressione nella conduttura idraulica o di riscaldamento è molto più alta di quella atmosferica, quando i radiatori sono posizionati sopra l'aria di imbottigliamento verranno forzati verso l'alto.
• La circolazione del liquido di raffreddamento inizierà anche quando il sistema è in aria e, a causa della conduttività termica dei riscaldatori, saranno completamente riscaldati prima che l'aria venga scaricata.

Nuance: il circuito funzionerà nel modo descritto solo con lo schema di cablaggio del radiatore dal basso verso il basso.

carenze

Questi includono, forse, solo l'inevitabile variazione di temperatura tra il primo e l'ultimo dispositivo di riscaldamento nel circuito. Per essere precisi, la diffusione sarà visibile all'ingresso del radiatore: il bilanciamento dell'impianto di riscaldamento monotubo, se necessario, è in grado di equalizzare il trasferimento di calore.

Caratteristiche di installazione

Ci sono delle regole da seguire quando si installa Leningrado con le proprie mani?

• I radiatori non rompono il riempimento e si schiantano parallelamente ad esso. Con un inserimento coerente di dispositivi di riscaldamento, il flusso del refrigerante attraverso di essi aumenterà leggermente, ma perderanno tutte le cuccette dello schema di capanna: semplice avvio, tolleranza agli errori e possibilità di controllo indipendente della temperatura su ciascuna batteria.

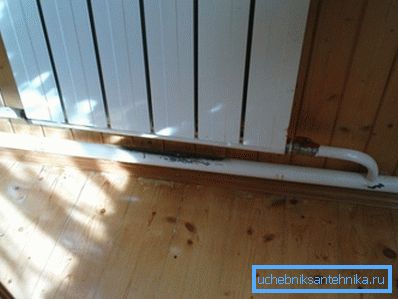

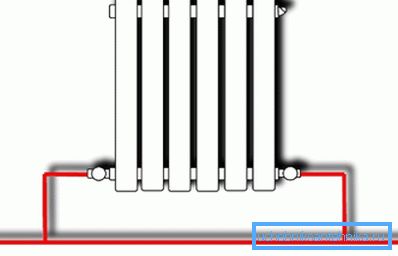

• Come già accennato, è meglio usare l'inserto dal basso verso il basso: gli eyeliner sono collegati ai fili inferiori del radiatore su entrambi i lati. L'istruzione è connessa al fatto che è sotto tale schema che la presenza di aria nella batteria non influenzerà la circolazione attraverso il suo collettore inferiore. Per gli stessi motivi, l'imbottigliamento deve essere posizionato sotto i dispositivi di riscaldamento e non sopra di essi.

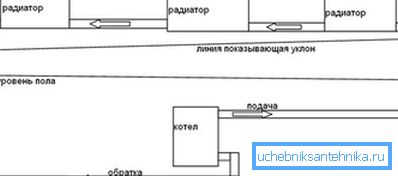

Nuance: queste raccomandazioni non sono applicabili a un sistema con circolazione naturale. Per spostare l'acqua per gravità, l'imbottigliamento, volente o nolente, deve essere eseguito con una pendenza; i primi radiatori saranno sotto di esso. Tuttavia, con un vaso di espansione aperto, il sanguinamento dell'aria non è sicuramente un problema.

• Come dispositivi di riscaldamento, non utilizzare i convettori (bobine con alette per aumentare il trasferimento di calore). Di nuovo, ci priveranno di uno dei panini di Leningrado - la capacità di lavorare sul riscaldamento, anche nello stato colpito.
• Quando si progetta un sistema, vale la pena attenersi alle seguenti dimensioni minime:

Nuance: una lunghezza massima ragionevole di riempimento in un sistema con circolazione naturale è di circa 40 metri. Con una zona più ampia della casa è meglio concedervi il lusso sulla pompa di circolazione.

• Ogni riscaldatore è dotato del seguente set di valvole:

• Valvola a sfera di intercettazione all'ingresso. Spegne completamente il radiatore per ripararlo o sostituirlo senza far cadere l'intero circuito.
• Presa dell'acceleratore. Con esso, si può nuovamente tagliare completamente il riscaldatore o limitare la circolazione attraverso di esso, riducendo così la temperatura. Invece di uno starter, può essere installata una testa termostatica, che regolerà la propria passability in modalità automatica, a seconda della temperatura nella stanza.

Utile: per ragioni di economia, è possibile installare un'altra valvola al posto di una valvola a farfalla o di una testina termica. Il suo prezzo è molto più basso; Tuttavia, è piuttosto scomodo regolare il flusso dell'eyeliner con una valvola.

• Presa d'aria su uno dei tappi dei radiatori superiori. Per il sanguinamento dell'aria, è possibile utilizzare un rubinetto Mayevsky, una valvola o un rubinetto convenzionale.

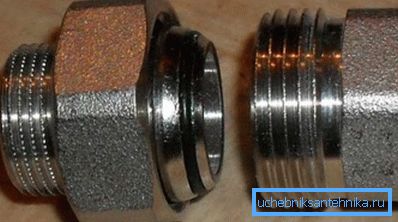

• Quando è montato su rivestimenti in acciaio sul lato del sughero con una filettatura sinistrorsa, è installato un drift rimovibile, che consente, se necessario, di smontare il radiatore senza saldare. Come regola generale, i collegamenti in acciaio con radiatori bimetallici sono utilizzati nelle case collegate al riscaldamento centrale con le sue temperature e pressioni non sempre prevedibili. I sistemi autonomi utilizzano tubi in polipropilene e metallo-plastica; per collegare le batterie in questo caso è più facile mettere un paio di donne americane.

conclusione

Speriamo che il materiale proposto al lettore lo aiuti a progettare il sistema di riscaldamento e la sua installazione. Come sempre, puoi trovare ulteriori informazioni tematiche nel video allegato all'articolo. Buona fortuna!
