Sistema di riscaldamento monotubo: come riscaldare la

02-05-2018
Riscaldamento

La scelta di riscaldare il tuo cottage è una delle fasi più importanti della progettazione e costruzione di alloggi. Dipende non solo da comfort e comodità in casa, ma quanti soldi saranno spesi per le utility. La scelta ottimale per edifici con una piccola area è un sistema di riscaldamento monotubo con circolazione naturale, le regole per l'installazione di cui fai da te e saranno discusse di seguito.

Il calore in casa dipende dal sistema di riscaldamento selezionato

specie

Il riscaldamento monotubo può essere progettato secondo diversi schemi. La scelta di un particolare dipende dalle preferenze personali e dalle caratteristiche dell'oggetto in costruzione.

Tuttavia, qualsiasi schema di un sistema di riscaldamento monotubo ha le seguenti caratteristiche:

  • in questa rete di ingegneria non vi è alcuna divisione nelle tubazioni di alimentazione del refrigerante e nelle acque di scarico del refrigerante dai radiatori;
  • tutti i dispositivi sono collegati in serie in un sistema comune e il refrigerante, passando attraverso il sistema, descrive un anello;
  • Un sistema di riscaldamento monotubo chiuso (con un circolo chiuso di circolazione di acqua calda) può essere combinato con uno a due tubi: in questo caso l'acqua viene fornita ai piani e rimossa tramite due canali e il cablaggio è disposto uno per uno.

Gli ingegneri civili distinguono quattro varietà di circuiti monotubo, che si differenziano per il modo di installazione della tubazione che collega la caldaia ai radiatori.

  1. Schema di riscaldamento monotubo con disposizione del tubo inferiore. In questo caso, il liquido di raffreddamento scorre attraverso tubi disposti orizzontalmente e disposti lungo il pavimento (o sotto di esso), dopo di che sale ai pannelli di riscaldamento installati. I vantaggi di questo sistema sono la facile regolazione della temperatura e la possibilità di bloccare singoli elementi della rete di engineering in caso di incidenti o per manutenzione preventiva.
Sistema con disposizione inferiore del tubo
  1. Sistema di riscaldamento monotubo con distribuzione superiore. Qui, il refrigerante, lasciando il riscaldatore, sale immediatamente al punto più alto della rete, dopodiché viene distribuito tramite tubi disposti orizzontalmente sopra i pannelli di riscaldamento.
Nella foto - sistema monotubo con disposizione superiore dei tubi
  1. Sistema di riscaldamento verticale Monotube. La sua particolarità è che non ci sono tubi disposti orizzontalmente nelle stanze. Qui il liquido di raffreddamento, cadendo nel punto superiore, scorre verticalmente verso il basso, passando lungo il percorso attraverso i radiatori installati nelle stanze.

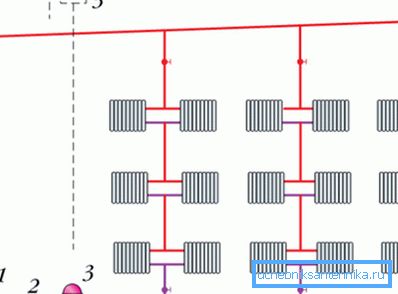

Sistema di riscaldamento verticale Monotube
  1. Il sistema di riscaldamento orizzontale Monotube è fondamentalmente simile al precedente, ma qui i tubi sono disposti orizzontalmente. Spesso questo schema è usato in case a un piano.
Sistema di riscaldamento monotubo con tubi orizzontali e bypass

Oltre alle varietà sopra descritte, lo schema monotubo dell'impianto di riscaldamento è:

  • con circolazione naturale del liquido di raffreddamento;
  • con l'organizzazione forzata del flusso d'acqua.

Nel primo caso, il flusso di fluido è fornito dalla differenza di temperatura e, di conseguenza, dalla densità. La pressione dell'acqua refrigerata che fuoriesce dai radiatori sposta il refrigerante meno denso e caldo nei punti più alti del gasdotto, da dove si diffonde ulteriormente.

Affinché una tale rete funzioni normalmente, è necessario, durante l'installazione dei tubi, disporre la pendenza verso la caldaia di 3-4 gradi. E questo non è sempre possibile negli edifici a un piano di grande lunghezza (più di 30 metri).

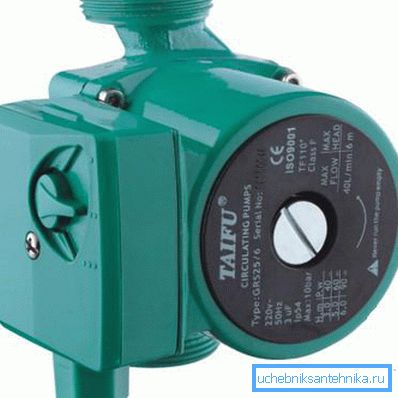

Pompa per circolazione forzata dell'acqua

Il sistema di circolazione forzata è inoltre dotato di una pompa, che viene installata di fronte all'ingresso della conduttura di ritorno (a freddo) alla caldaia. In questo caso, la pendenza può essere ridotta (da 0,5 a 1 grado).

Fai attenzione! Lo schema con circolazione naturale è preferibile, poiché è più non volatile - il suo funzionamento non dipende dalla presenza o dall'assenza di elettricità.

Per evitare il ristagno di acqua durante un'interruzione di corrente, gli ingegneri consigliano di installare un cosiddetto collettore acceleratore. Questo è un tubo verticale comune che solleva il liquido di raffreddamento verso l'alto del sistema - ad un'altezza di almeno 1,5 metri rispetto ai radiatori.

montaggio

Principio di funzionamento ed elementi

Il sistema di riscaldamento chiuso a un tubo è un anello in cui sono incluse tutte le sue parti componenti:

  • la caldaia che riscalda il refrigerante ad una temperatura predeterminata;
  • tubi attraverso i quali l'acqua calda viene inviata ai radiatori e dopo il loro passaggio alla caldaia;
  • pannelli di riscaldamento;
  • vaso di espansione

Scegliendo una caldaia, fai attenzione al tipo di carburante che usa. I riscaldatori più economici, dove l'acqua viene riscaldata a gas. Ma per questo scopo è necessario che il gasdotto si adatti al tuo sito. Inoltre, vengono utilizzate spesso attrezzature per combustibili solidi o liquidi, gas in bombole liquefatti o unità combinate.

Moneta di rame per il riscaldamento del trasportatore di calore

Il diametro dei tubi dipende dalla lunghezza della rete di riscaldamento, dal tipo di radiatori nella zona della casa, dalla potenza della caldaia e così via. Attualmente, le condotte più comuni di vari polimeri.

Quando si scelgono tubi e radiatori per la progettazione di un impianto di riscaldamento monotubo, è necessario tenere conto dei parametri ingegneristici (volume del fluido richiesto, pressione, temperatura, diametro delle tubazioni, area dei radiatori, ecc.), Che devono essere determinati in anticipo.

Il calcolo del riscaldamento idraulico - un sistema monotubo con qualsiasi posizione del principale che alimenta il liquido di raffreddamento - può essere fatto in modo indipendente o affidare questo lavoro a uno specialista. Il prezzo per tale servizio non è solitamente molto alto.

Il serbatoio di espansione è necessario per regolare la pressione del fluido nel sistema e prevenirne la rottura in caso di aumento. Il moderno sistema di riscaldamento prevede l'uso di un vaso di espansione di tipo chiuso. Consiste di due camere separate da una partizione flessibile. In una di queste l'aria viene pompata ad alta pressione, la seconda è collegata ai tubi di riscaldamento.

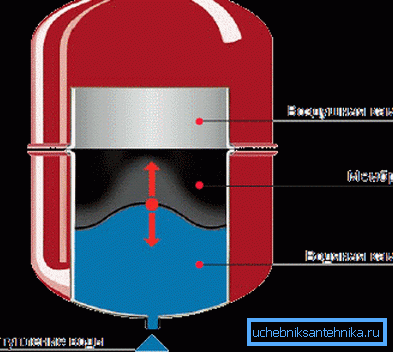

Schema del dispositivo del serbatoio di espansione

Fai attenzione! I serbatoi di espansione di tipo chiuso possono essere installati non solo nella parte superiore del sistema, ma anche in qualsiasi posto conveniente per voi, ad esempio un locale caldaia o un locale tecnico. Un altro vantaggio è che la mancanza di contatto diretto con l'aria impedisce la corrosione prematura delle parti metalliche dell'impianto di riscaldamento.

Selezione delle opzioni per il collegamento dei pannelli di riscaldamento

Lo schema di collegamento monotubo dei radiatori di riscaldamento prevede il flusso del refrigerante o la costruzione dei cosiddetti by-pass - sezioni di tubi attraverso cui può scorrere l'acqua calda, bypassando il radiatore.

Nel primo caso, la disposizione del montante per il trasporto del fluido non è supposta. L'acqua scorre dalla caldaia e scorre attraverso ciascun radiatore: dall'alto verso il basso o dal vicino verso il lontano. Allo stesso tempo, la temperatura dell'acqua diminuirà gradualmente e le stanze più basse (lontane) possono essere scarsamente riscaldate.

Questa situazione può essere evitata se i radiatori di un'area più piccola sono montati all'inizio dell'impianto di riscaldamento che alla fine.

Diagramma di flusso dell'acqua in un sistema seriale

Il lato negativo del sistema è giustamente considerato l'impossibilità di installare valvole di intercettazione e valvole termostatiche sulle tubazioni, poiché la sovrapposizione di una singola valvola risulterà in inoperabilità del sistema nel suo insieme.

Nel secondo caso, un condotto di transito, un bypass, è montato sotto il radiatore del riscaldamento, grazie al quale viene fornito un riscaldamento più efficiente di tutte le stanze.

Fai attenzione! I bypass devono essere realizzati con tubi di diametro inferiore rispetto alla conduttura principale, altrimenti una quantità sufficiente di refrigerante non fluirà nel radiatore.

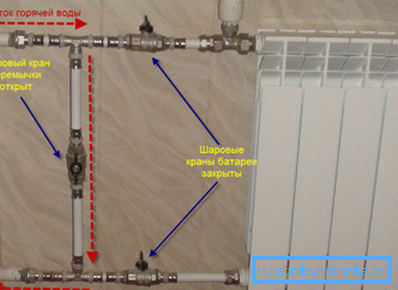

Radiatore con bypass e valvole

Tutti i punti di ingresso dell'acqua nel pannello di riscaldamento, così come i tubi di bypass, devono essere dotati di rubinetti. Ciò consentirà di regolare separatamente la temperatura del sistema di riscaldamento in ogni stanza. Inoltre, in caso di incidente, è possibile disabilitare temporaneamente una particolare sezione e ripararla o sostituirla senza interrompere completamente il riscaldamento.

Tecnologia di installazione

L'installazione della rete di engineering descritta può essere effettuata solo dopo aver eseguito il calcolo idraulico di un sistema di riscaldamento monotubo. Dipende da ciò quali elementi saranno usati.

La sequenza stessa delle azioni è la seguente:

  1. In un luogo preselezionato e preparato, viene installata una caldaia di riscaldamento. L'istruzione che descrive questo processo viene fornita con l'unità. È consigliabile affidare l'installazione di questa apparecchiatura a uno specialista dell'organizzazione in cui è stato acquistato il dispositivo. Darà una garanzia sul suo lavoro.
  2. La pipeline è in costruzione. Allo stesso tempo, è necessario montare i tee in anticipo nei luoghi di installazione dei radiatori. Assicurarsi di assicurarsi che tutti i tubi siano installati con una pendenza, altrimenti la circolazione naturale del refrigerante sarà disturbata.

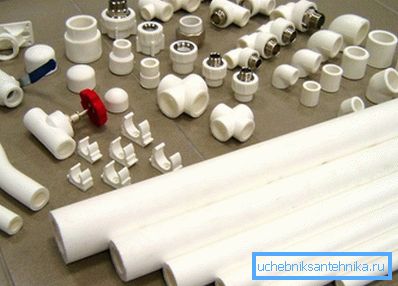

Tubi e raccordi per la sistemazione di sistemi di riscaldamento
  1. Nel caso di installazione di riscaldamento con flusso d'acqua forzato, è necessario installare una pompa elettrica. Ricorda che questa apparecchiatura è progettata per il pompaggio di acqua, la cui temperatura non supera i 60 gradi. Pertanto, deve essere installato nel punto finale del sistema, prima di immettere il refrigerante raffreddato nella caldaia.
  2. Quindi, collegare il serbatoio di espansione. Come già accennato, un contenitore chiuso con una membrana può essere montato ovunque, e uno aperto può essere installato solo nel punto più alto del sistema.
  3. Alla fine della fase precedente, puoi iniziare a riparare i radiatori. Sono attaccati al muro usando le parentesi complete. Prima di contrassegnare e perforare, è necessario familiarizzare con i consigli del produttore relativi all'installazione. È importante mantenere le distanze prescritte da muri, davanzali, pavimenti e altri elementi strutturali dell'edificio.
  4. I pannelli di riscaldamento sono installati sulla base dello schema scelto. Non dimenticare di collegare valvole, termostati, tappi, valvole per lo spurgo dell'aria e così via.

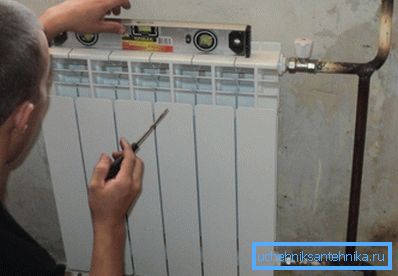

Non dimenticare di installare correttamente i radiatori.
  1. Prima di versare il liquido di raffreddamento, viene eseguita la pressione con aria compressa, dopo di che il sistema viene riempito d'acqua, viene eseguita una prova di prova e vengono regolate le modalità operative.

Un sistema di riscaldamento verticale monotubo con una minore distribuzione di tubi è più adatto per case private a più piani, con una orizzontale, per quelle a un piano. Ma ricorda che quando l'area della casa è più di 200 metri quadrati. metri e lunghezze dei tubi superiori a 30 metri, è necessario installare pompe potenti o scegliere un altro schema di installazione per l'impianto di riscaldamento.

conclusione

Il sistema di riscaldamento orizzontale a un tubo è uno dei modi più efficaci per riscaldare le piccole abitazioni. Se sei proprietario di abitazioni spaziose, è consigliabile optare per schemi più complessi ma efficaci. La loro descrizione è dedicata al video qui sotto.
