Sistema di riscaldamento monotubo di una casa privata con
Un sistema di riscaldamento a tubo unico è la soluzione più semplice ed economica per le abitazioni private. Tuttavia, affinché sia veramente efficace, prima di procedere con il suo design, è necessario acquisire familiarità con alcune delle sfumature e caratteristiche di tale riscaldamento. Di conseguenza, nel seguito daremo un'occhiata più da vicino a ciò che questo schema rappresenta e come il riscaldamento monotubo di una casa privata è fatto con le nostre mani.
Caratteristiche speciali
La principale differenza del sistema preso in considerazione da quello a due tubi è che non vi è alcuna separazione dei canali principali in diretta e inversa. Di conseguenza, un circuito di riscaldamento chiuso attraversa tutta la casa lungo un percorso specifico. Allo stesso tempo, i radiatori sono collegati in serie nei punti richiesti.
L'equalizzazione della temperatura in stanze diverse viene effettuata modificando il numero di sezioni della batteria e impostando i ponticelli.
Inoltre, i seguenti dispositivi consentono di regolare il bilanciamento della temperatura:
- Valvola termostatica;
- Valvole di bilanciamento,
- Regolatori del radiatore o valvole a sfera.
In generale, il dispositivo di un tale sistema è abbastanza semplice.
dignità
Lo schema considerato ha molti vantaggi, tra cui:
- Design economico, poiché la sua installazione richiede molto meno tubi.
- Facile installazione e riparazione.
- La capacità di posare il gasdotto sopra il pavimento o anche sotto di esso.
- Possibilità di realizzazione sia nella casa a un piano, sia in una struttura a più piani. Inoltre, un anello chiuso può coprire anche una vasta area della casa.
Per questi motivi, lo schema di un sistema di riscaldamento monotubo di una casa privata è diventato molto diffuso.
carenze
Insieme con i vantaggi del sistema monotubo presenta alcuni svantaggi:
- Funziona in modo inefficiente senza circolazione forzata, eseguita con una pompa speciale.
- Se si crea pressione nel sistema con l'aiuto delle tubazioni superiori, è necessario utilizzare tubi di diametro maggiore, il cui prezzo è più alto. Inoltre, le comunicazioni possono rovinare lo spazio interno. Pertanto, da un punto di vista estetico è meglio nascondere i tubi sotto il pavimento.
- Non è possibile regolare il grado di riscaldamento delle singole batterie (se montato su uno schema semplice).
In generale, come si vede, gli svantaggi di tale schema non sono critici.
Modi per installare i radiatori
In un sistema monotubo, i radiatori possono essere collegati in due modi. Pertanto, prima di completare l'installazione della struttura, è necessario acquisire familiarità con le funzionalità di entrambe le opzioni:
| Circuito semplice non regolato | Ha un numero minimo di composti ed elementi. Le batterie in questo caso sono collegate in due punti: all'ingresso e all'uscita. Come accennato in precedenza, lo svantaggio di questo schema è che è impossibile scollegare un radiatore: a causa della bassa efficienza e del riscaldamento non uniforme delle batterie, tale schema può essere utilizzato solo in piccole case private. |
| Schema "Leningrado" | È un'opzione più avanzata: sull'ingresso e l'uscita dei radiatori sono montate delle gru che consentono di spegnere separatamente i dispositivi di riscaldamento o regolarne il riscaldamento. |
Pertanto, il secondo schema è più complesso e costoso, ma presenta importanti vantaggi, e quindi è più preferibile. Soprattutto ha senso usarlo nelle grandi case.
Installazione di un sistema di tubazioni
materiale
Per dotare un impianto di riscaldamento monotubo in una casa, devono essere preparati i seguenti materiali e attrezzature:
- La caldaia richiedeva energia.
- Pompa di circolazione
- Serbatoio di espansione aperto o a membrana.
- Tubi - 25 mm di diametro per autostrade e 20 mm per il collegamento delle batterie. Ad esempio, per questi scopi è possibile utilizzare tubi in polipropilene.
- Radiatori.
- Raccordi per tubi.
- Le gru Mayevsky per l'eliminazione dell'aria dai radiatori e dalle autostrade.
Fai attenzione! Per determinare la quantità di materiali, è prima necessario elaborare una progettazione del sistema da ridimensionare.
Tecnologia di montaggio
Quindi, una breve istruzione sull'installazione del riscaldamento è la seguente:
- Il primo passo è installare la caldaia, in base alla sua posizione nello schema.
- Quindi la pipeline è montata. Nei luoghi in cui sono collegate le batterie, è necessario installare i tee, che consentiranno di bypassare, come mostrato nel diagramma.
- Successivamente, nel luogo selezionato è necessario installare una pompa di circolazione. Tecnicamente, il dispositivo può essere collegato al tubo principale in qualsiasi luogo, tuttavia, a causa della limitazione della sua temperatura massima di funzionamento, la pompa deve essere posizionata nel punto "più freddo" della rete.

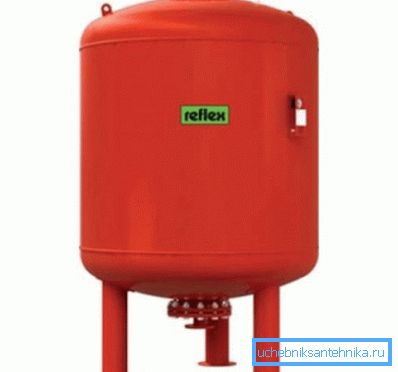

- Dopo questo, viene installato un serbatoio di espansione. Se è aperto, dovrebbe essere collocato in alto, ad esempio in soffitta. I serbatoi a membrana possono essere installati ovunque, il più delle volte sono montati vicino alla caldaia.

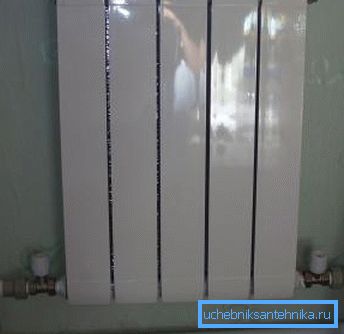

- Quindi i radiatori sono collegati al sistema in base al progetto. Anche in questa fase vengono installati tap, plug e rubinetti Mayevsky sovrapposti.
- La fase finale è la prova di pressione con aria compressa. Dopodiché, viene eseguito un test del sistema e la sua regolazione.
Fai attenzione! Quando si installa un tubo di riscaldamento con circolazione naturale, è necessario sopportare una pendenza di 3-4 gradi. Se il sistema prevede il movimento forzato del liquido di raffreddamento, la pendenza deve essere di 1 cm al metro.
Qui, forse, tutti i punti principali di installazione di riscaldamento su uno schema a un tubo.
conclusione
Il sistema di riscaldamento monotubo può essere utilizzato per tutti i tipi di abitazioni private. L'unica cosa di cui hai bisogno per abbozzare correttamente ed evitare errori nel processo di installazione. Dal video in questo articolo, puoi raccogliere alcune informazioni aggiuntive su questo argomento.
