Sistema di riscaldamento orizzontale: caratteristiche del

Il cablaggio orizzontale dell'impianto di riscaldamento è stato ampiamente utilizzato in tutto il mondo. Nel nostro paese, sta appena iniziando a essere implementato con successo in nuovi edifici. Che cosa è così attraente e che tipo succede, consideriamo in questo articolo.

Principi di funzionamento

Il sistema in esame ha la seguente composizione strutturale:

Tipi di cablaggio

A seconda del modello, il cablaggio orizzontale del riscaldamento può essere:

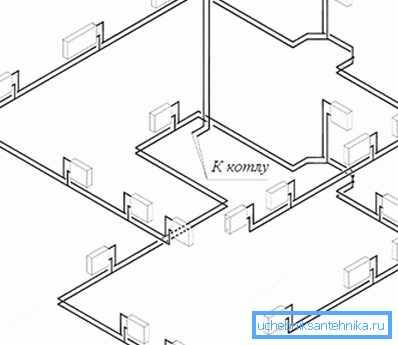

Tubo singolo

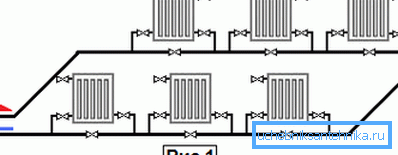

Come si può capire dalla figura, in questa forma di realizzazione, il liquido caldo e freddo passa attraverso lo stesso tubo e i radiatori sono collegati in serie l'uno rispetto all'altro.

Naturalmente, il prezzo di questo design è molto più basso a causa dell'economia dei materiali, ma emergono anche alcuni inconvenienti tangibili:

• L'acqua si raffredda per quel periodo fino a quando passa attraverso l'intero circuito, il che riduce significativamente l'efficienza e aumenta il costo del riscaldamento della stanza..

Suggerimento: si raccomanda di limitare l'uso di tali sistemi in piccole case private. In essi, i circuiti di riscaldamento non sono così grandi da sperimentare completamente la perdita prematura di calore dal refrigerante.

• La differenza tangibile tra le temperature del primo e dell'ultimo radiatore nel circuito. Ciò influisce negativamente sulla distribuzione uniforme del calore.

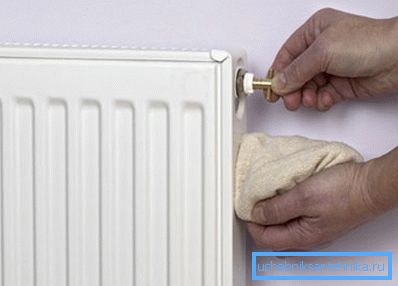

• La complessità della regolazione delle proprie mani. Ogni cambiamento nel funzionamento di uno dei radiatori influenzerà il funzionamento di tutti gli altri.

• Inconvenienti nell'effettuare riparazioni, dal momento che anche il più piccolo restauro richiederà la chiusura dell'intero sistema.

Twin tube

Ci sono già molti vantaggi rispetto alla versione precedente e il potenziale del cablaggio orizzontale è pienamente realizzato:

• Il liquido che scorre attraverso le batterie non ha il tempo di raffreddarsi., poiché il flusso di refrigerante si verifica su un tubo e lo scarico dell'acqua raffreddata - sull'altro.
• Il radiatore si riscalda in parallelo, ciò che dà la possibilità di raggiungere su di loro la temperatura identica e, quindi, il miglior microclima della casa.
• La capacità di controllare la temperatura. Ciò consente un uso più economico del sistema di riscaldamento, riducendo la sua potenza durante i periodi di riscaldamento all'esterno.

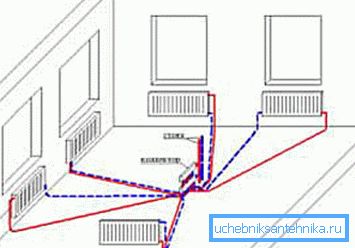

Doppio tubo

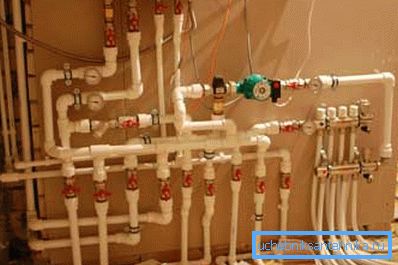

È un collettore, in quanto prevede l'installazione di un collettore in ogni appartamento, che distribuirà il flusso di refrigerante su ciascun radiatore individualmente.

Questa disposizione dei tubi presenta però diversi inconvenienti:

• Un gran numero di materiali, che aumenta notevolmente il costo del sistema.
• La necessità di pompe di circolazione.

Ma un gran numero di vantaggi lo rende ancora il più progressivo e popolare:

• L'ammissibilità di regolare individualmente le prestazioni di ciascun radiatore. Ciò offre opportunità uniche per controllare il microclima della tua casa.
• Ciascuno dei circuiti è un sistema chiuso autonomo.. Possono essere dotati di dispositivi aggiuntivi e, se necessario, non occorrono riparazioni per spegnere tutto il riscaldamento, sarà sufficiente tagliare la batteria desiderata.
• Nessuno sfiato sui radiatori, sono già sul collettore.

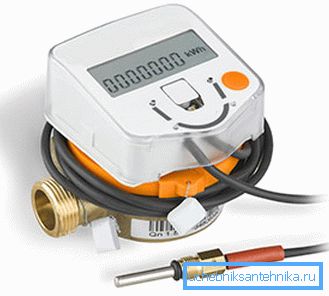

Suggerimento: si consiglia inoltre di installare immediatamente i contatori del consumo di calore. Consentiranno di prendere in considerazione solo il calore di cui hai bisogno, in modo da non dover pagare per una stanza surriscaldata.

Caratteristiche generali

Tanti vantaggi, ma qual è il trucco? Diamo un'occhiata all'aspetto economico del riscaldamento orizzontale:

risparmi

Rispetto ai sistemi verticali tradizionali, il progetto in esame è più costoso, in particolare riguarda la distribuzione del fascio a due tubi. Ma la ricerca a lungo termine in questo settore dimostra che si ripaga nei primi due o tre anni. Cosa fa accadere questo?

Vediamo:

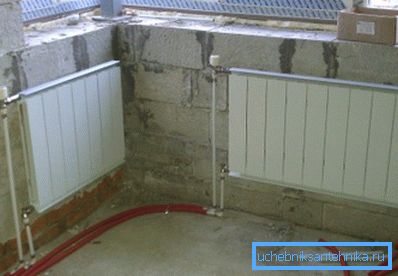

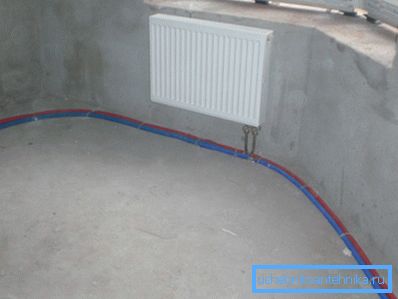

• Circa il venti percento del costo di tutti i lavori di installazione viene pagato dallo sviluppatore, dal momento che i tubi di riscaldamento vengono posati sul pavimento quando viene versato.

• La regolazione della potenza dei radiatori consente risparmi in caso di clima caldo.
• La riduzione del numero di incidenti e perdite consente inoltre di risparmiare il budget familiare per le chiamate idrauliche.
• I tubi di plastica usati sono molto più economici dei tubi di acciaio.

Elementi sporgenti minimi

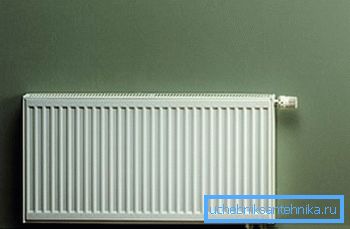

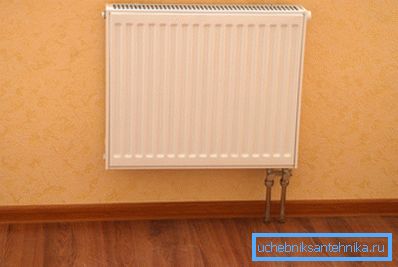

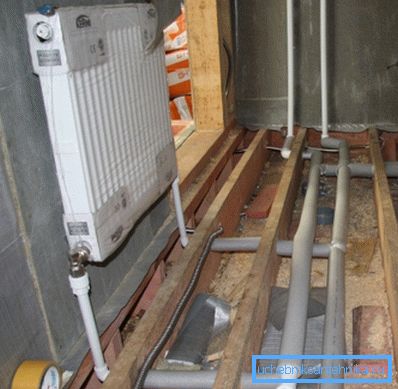

Separatamente, vale la pena prestare attenzione al fatto che i tubi che alimentano il liquido di raffreddamento sono nascosti nel massetto. A causa di ciò, si possono distinguere i seguenti vantaggi:

montaggio

Occorre notare immediatamente che le istruzioni per l'installazione di un sistema di riscaldamento orizzontale sono piuttosto complicate e non è consigliabile eseguire autonomamente il lavoro.

Ciò è dovuto ai seguenti motivi:

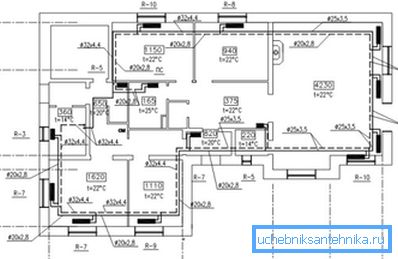

• La complessità dei calcoli e della progettazione necessari, che solo un ingegnere professionista può fare.

• Direttamente per l'installazione, l'avvio e il debug, è inoltre necessario disporre dell'esperienza e della conoscenza pertinenti degli ultimi standard, che nella nostra area vengono solo integrati.
• La necessità di confermare l'attuazione di tutti gli standard necessari da parte di esperti governativi che devono registrare tutte le apparecchiature di riscaldamento.

Qualsiasi errore nel progetto o nella fase di connessione può comportare costi aggiuntivi che supereranno il pagamento per il lavoro dei professionisti assunti, quindi pensate alcune volte prima di procedere all'installazione di un sistema di riscaldamento orizzontale da soli.

conclusione

I sistemi di riscaldamento orizzontali sono in molti modi superiori ai tradizionali cavi verticali. Hanno prestazioni migliori, maggiore affidabilità, la capacità di controllare le prestazioni e molti altri vantaggi tecnici. E anche il loro maggior costo con gli interessi paga nei primi anni di attività.

Nel video fornito sarai in grado di familiarizzare con materiali aggiuntivi direttamente correlati all'argomento indicato Scegli solo il meglio per la tua casa!
