Sistema ray caratteristiche del design. varietà con

L'efficienza del riscaldamento domestico dipende non solo dalla caldaia e dai modelli selezionati di radiatori. Non meno importante è il modo in cui è organizzata la circolazione del refrigerante tra questi dispositivi. E se prima venivano utilizzate tubazioni con un metodo di collegamento a T, ora viene spesso utilizzata la distribuzione radiale dell'impianto di riscaldamento. Anche se è più difficile farlo da soli, i vantaggi e la facilità d'uso non ti fanno arrendere alla tua scelta.

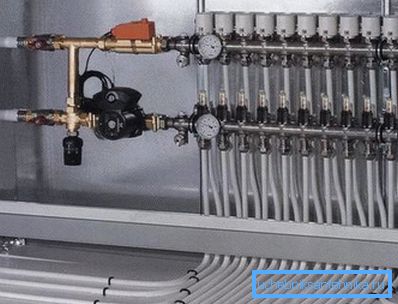

Metodo del fascio di organizzare il riscaldamento - la possibilità di controllo fine dei parametri di riscaldamento

Caratteristiche del design

Il riscaldamento a radiazione, a differenza del tee-share, con cui tutti i proprietari degli appartamenti e delle case del vecchio edificio sono familiari, prevede il collegamento non parallelo, ma il collegamento in parallelo delle batterie alla caldaia di riscaldamento.

In questo caso, viene installato un apposito armadio collettore, in cui vengono accuratamente installati tutti gli strumenti di controllo necessari, pompe, manometri, rubinetti e così via.

Le differenze tra i due schemi di installazione menzionati sopra sono le seguenti:

  1. Il cablaggio a T richiede un numero molto minore di tubi stessi, ma durante l'installazione è necessario utilizzare molti accessori: raccordi a T, alberi, giunti e così via. Questo complica la procedura di installazione. Inoltre, un metodo coerente di sistemazione del sistema di riscaldamento è considerato meno affidabile, poiché in questo caso vi è un'alta probabilità di errori che porteranno alla depressurizzazione, alla formazione di aree con diversa pressione del fluido e così via.
Tee pipe liner
  1. La distribuzione radiale del riscaldamento, nonostante la necessità di acquistare un numero molto maggiore di tubi, utilizza solo due connessioni per ciascun radiatore: alla giunzione con il collettore e all'ugello della batteria.

Di conseguenza, è possibile appendere in modo sicuro ogni "trave" della rete di riscaldamento al pavimento, senza temere che possa fuoriuscire in qualsiasi giunto. Inoltre, se viene rilevata un'interruzione, è possibile disattivare facilmente l'area problematica senza disturbare la circolazione del refrigerante attraverso l'apparecchiatura di scambio di calore installata in altre stanze.

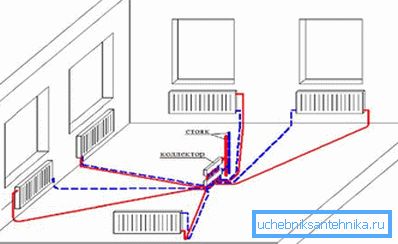

Layout radiometrico delle condutture di riscaldamento

Va notato che uno dei principali svantaggi del riscaldamento radiale è il suo prezzo. Questo è particolarmente vero per i sistemi equipaggiati con apparecchiature elettriche.

Fai attenzione! Come nel caso del sistema a T, il sistema di radiazione prevede l'organizzazione della corrente di raffreddamento naturale (gravitazionale) e forzata (con l'aiuto delle pompe).

Considera entrambi i tipi in maggiore dettaglio.

Modelli radar

Metodo 1. Con circolazione forzata di acqua

In precedenza, il circuito di riscaldamento radiale, dotato di pompe che pompano acqua, non era molto apprezzato a causa dell'elevato costo dei componenti. Ma al momento il prezzo delle attrezzature è diminuito in modo significativo e un numero crescente di persone lo sceglie.

La principale differenza rispetto allo schema gravitazionale è che il liquido (acqua o antigelo) scorre dalla caldaia alle batterie e viceversa non a causa della differenza di temperatura e pressione, ma con l'aiuto delle pompe.

Grazie a ciò, si ottengono i seguenti vantaggi:

  • Non ci sono restrizioni sulla geometria e il numero di stanze nell'edificio della casa;
  • il riscaldamento può essere installato in qualsiasi area dei locali;
  • tubi di qualsiasi lunghezza, posati senza pendenza, possono essere utilizzati per collegare radiatori e collettori.

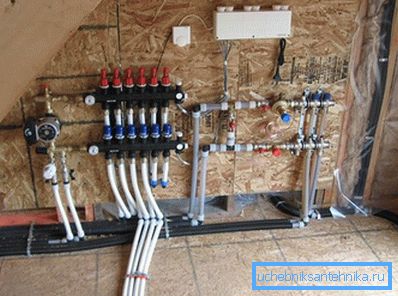

Uno degli elementi del sistema di riscaldamento radiale a circolazione forzata è una pompa

Suggerimento: Nonostante il fatto che la pompa di circolazione possa essere installata in qualsiasi punto del sistema, è consigliabile farlo sul collettore di ritorno prima di fornire il liquido di raffreddamento alla caldaia. Lì la temperatura del liquido è la più bassa, il che influisce positivamente sulla durata di servizio dell'apparecchiatura.

Metodo 2. Con la circolazione naturale dell'acqua

In questo caso, il refrigerante si sposta a causa della gravità: l'acqua riscaldata diventa meno densa e più leggera, quindi viene forzata verso l'alto del sistema, dopodiché, raffreddandosi, scorre attraverso i collettori e i radiatori, quindi ritorna al riscaldatore.

Il sistema di riscaldamento a raggi gravitazionali ha le seguenti caratteristiche:

  1. Durante l'installazione è necessario un serbatoio di espansione aperto, installato nel punto più alto. Compensa l'espansione termica del liquido di raffreddamento e impedisce un aumento della pressione interna nelle condotte.
  2. La rete di riscaldamento a irraggiamento con circolazione naturale non richiede l'installazione di costose apparecchiature elettriche, il che riduce significativamente il costo stimato del lavoro.
  3. Il riscaldamento a circolazione naturale è completamente non volatile. Anche se spegni l'elettricità, come spesso accade nelle aree suburbane o nelle campagne, non rimarrai senza calore.

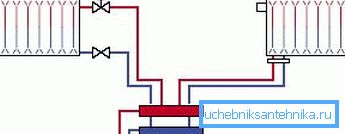

Il sistema di riscaldamento a gravità non utilizza le pompe.

Vantaggi e svantaggi dei sistemi di riscaldamento radiale

Lati positivi

Il vantaggio principale dello schema radiale: facilità d'uso.

Le attrezzature speciali rendono la gestione della rete climatica il più ergonomica e pratica possibile:

  1. È possibile impostare la temperatura di ciascun radiatore in casa senza uscire dall'armadio del collettore.. Inoltre, se necessario, è possibile interrompere completamente l'alimentazione idrica a qualsiasi elemento del sistema senza influire sulle prestazioni dell'intera rete di riscaldamento.
  2. Ogni coppia di tubi collega il collettore con un solo radiatore.. Pertanto, è possibile utilizzare tubazioni di piccolo diametro, che sono facili da nascondere sotto il rivestimento del pavimento. Inoltre, consente di riscaldare parzialmente la superficie del pavimento.

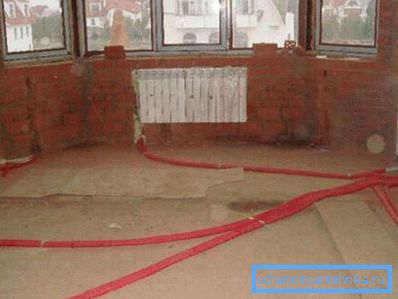

I tubi dell'impianto di riscaldamento radiante vengono posati prima del riempimento del pavimento.
  1. Grazie all'utilizzo di dispositivi speciali (i cosiddetti hydro shooters - collettori di grande diametro) è possibile formare diverse zone di riscaldamento in casa con diverse temperature di portatori di calore.

In questo caso, un corto circuito è organizzato tra i tubi di alimentazione e di ritorno. L'acqua riscaldata circola costantemente nell'ago idraulico e la sua recinzione può essere prodotta a diverse distanze (la temperatura dipenderà da esso).

Lati negativi

Per completezza, dovrebbe essere detto circa gli aspetti negativi dell'uso del sistema di riscaldamento radiante.

È a causa loro, nonostante tutti i vantaggi, non è molto comune:

  1. Flusso fortemente aumentato dei tubi di alimentazione e scarico. Più grande è la casa e più complessa è la geometria delle stanze, maggiori dettagli saranno necessari. Inoltre, aumenta la complessità dell'installazione, che non può influire sul costo stimato di costruzione.

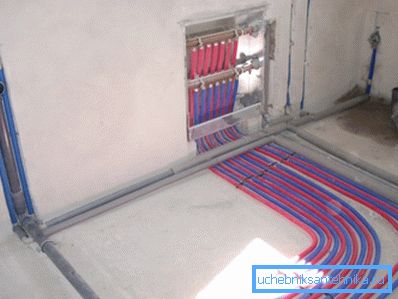

Il sistema di riscaldamento a radiazione richiede l'uso di un numero enorme di tubi e collettori
  1. La necessità di installazione nascosta. Se il tradizionale sistema a T può essere montato lungo le pareti, non è possibile posizionare un numero enorme di tubi in questo modo. Devono essere nascosti sotto il pavimento. Puoi murare e murare, ma in questo caso il consumo di materiale aumenterà ancora di più.
  2. Nessuna articolazione Quando si progettano le tubazioni, è assolutamente necessario assicurarsi che il tubo sotto il pavimento non contenga un singolo giunto. In questo luogo, le raffiche si verificano più spesso, e il costo della riparazione del danno sarà tutt'altro che basso e molto laborioso.
  3. Se il progetto del sistema comprende più circuiti con diversa temperatura del liquido di raffreddamento, ciascuno di essi deve essere dotato di una pompa di circolazione.

Caratteristiche di installazione

Qualsiasi sistema di riscaldamento a raggi per la casa è progettato e installato individualmente, a seconda della zona della casa, del numero di stanze, del refrigerante e dei radiatori selezionati, nonché di altre condizioni.

Tuttavia, vi è un'istruzione generalmente accettata a cui ogni installatore è conforme.

Prima di tutto, va notato che la distribuzione radiale dei tubi non viene mai effettuata negli appartamenti cittadini. Ciò è dovuto al fatto che il flusso di refrigerante nei grattacieli viene effettuato attraverso montanti verticali che collegano tutti gli appartamenti, dal primo piano all'ultimo.

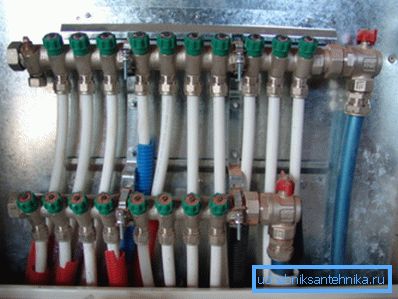

È impossibile installare un collettore nell'appartamento, poiché i piani superiori rimarranno senza riscaldamento

Come risultato del collegamento di potenti collettori, l'acqua calda non raggiungerà i locali situati sopra, il che interromperà il funzionamento della rete di riscaldamento. I residenti si lamenteranno dell'organizzazione di servizio, che, prima o poi, ti costringerà a smantellare i collettori e a tornare al sistema di riscaldamento a T.

Fai attenzione! Quanto sopra non si applica ai casi in cui una caldaia autonoma viene utilizzata per riscaldare un appartamento. Riscalda in modo indipendente il refrigerante, che sarà sufficiente a garantire i bisogni della casa, senza compromettere gli interessi dei vicini.

Quando si organizza il riscaldamento radiale in una casa privata, è necessario prestare attenzione a tali sfumature:

  1. Sui collettori che forniscono e scaricano acqua alle batterie, sono installate valvole che impediscono la formazione di prese d'aria. Durante il funzionamento, tutta l'aria rimanente nel sistema verrà rilasciata attraverso di loro.

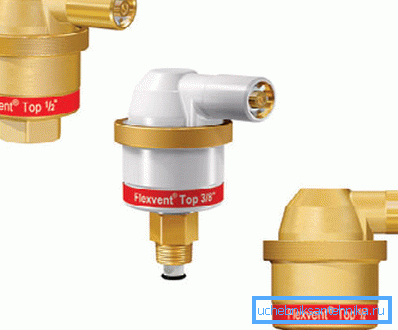

Sul ritorno i gasdotti devono mettere la valvola, spurgare aria
  1. Il circuito di riscaldamento deve essere dotato di un vaso di espansione, il cui volume è pari al 10% della quantità di refrigerante che circola attraverso i tubi. Si consiglia di acquistare contenitori a membrana del tipo chiuso.
  2. Si consiglia di installare il serbatoio sulla tubazione che collega il collettore di scarico alla caldaia. Ciò è dovuto al fatto che al serbatoio di espansione ermetico non piacciono i flussi di acqua turbolenta, e appaiono meno spesso sul tubo di ritorno.

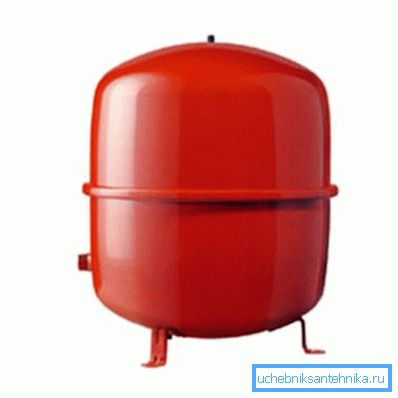

Sulla foto - vaso di espansione a membrana per impianto di riscaldamento.
  1. Contrariamente al serbatoio di espansione, la posizione di installazione delle pompe di circolazione non è così importante. Ma è anche desiderabile collegarli al tubo che scarica il liquido di raffreddamento raffreddato. In questo caso, l'attrezzatura lavorerà più tempo.
  2. Durante l'installazione, è necessario assicurarsi che gli alberi delle elettropompe siano rigorosamente orizzontali. In caso contrario, a causa di distorsioni, i cuscinetti si guasteranno rapidamente e sarà necessario cambiare o riparare l'attrezzatura.

conclusione

Nonostante tutti i vantaggi, il metodo di radiazione di organizzare il riscaldamento non può essere attribuito alle decisioni di bilancio. Tuttavia, i benefici ottenuti valgono senza dubbio il denaro e gli sforzi spesi. È solo necessario scegliere l'attrezzatura giusta in modo che non diventi il ​​"collo di bottiglia" del sistema. Puoi saperne di più su questo nel video in questo articolo.
