Sistemi di riscaldamento: una panoramica degli schemi più
Sembrerebbe, cosa può essere difficile nella costruzione di una rete climatica? Secondo la maggioranza, si tratta di un punto di riscaldamento del sistema di riscaldamento o di una singola caldaia che riscalda il fluido termovettore. Quindi l'acqua o l'antigelo attraverso i tubi entra nei radiatori, dove avviene lo scambio secondario di energia termica con l'aria nella stanza.
Ma dietro la semplicità esterna ci sono soluzioni ingegneristiche molto complesse, il cui manuale di istruzioni e manutenzione richiede più di una dozzina di pagine.
Metodi di riscaldamento del liquido di raffreddamento
Punti centrali di calore

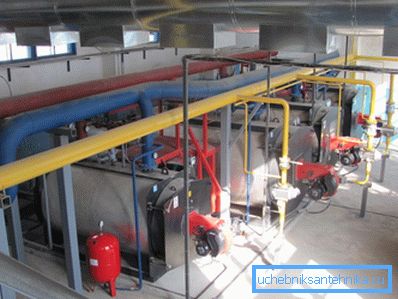

Con l'aiuto di caldaie centralizzate, il riscaldatore viene riscaldato, che viene poi fornito ai residenti degli appartamenti cittadini. Anche questo tipo di riscaldamento a volte è organizzato negli insediamenti cottage.
I sistemi climatici con alimentazione idrica centralizzata hanno le seguenti caratteristiche:
- le apparecchiature di riscaldamento si trovano in un edificio appositamente attrezzato e riscaldano l'acqua destinata a un gran numero di consumatori;
- per la fornitura di liquidi ai destinatari, vengono utilizzate linee di riscaldamento, che di solito sono disposte in canali sotterranei;
- Anche la regolazione di tutti i parametri del refrigerante (temperatura, pressione, composizione fisica e chimica, velocità dell'acqua) è centralizzata, l'utente finale non può influenzarli.
Installazioni indipendenti
In tali sistemi, il riscaldamento dell'acqua, che viene poi inviato ai radiatori, viene effettuato individualmente per ciascun appartamento o casa. A tal fine, è installata la propria caldaia di riscaldamento. Puoi sceglierlo tu stesso, in base alla potenza e al tipo di carburante utilizzato.
Esistono le seguenti varietà:
- gas. L'opzione più comune. Viene utilizzato gas naturale, che viene alimentato tramite tubi del bagagliaio o immagazzinato in bombole di gas o un supporto per gas. Il sistema di riscaldamento con caldaia a gas è uno dei più economici, ma solo gli specialisti certificati possono installare e mantenere tali apparecchiature.
- Combustibile solido. Opzione eccellente ed economica per le case alle quali non viene portato il principale sistema di approvvigionamento idrico. Il combustibile utilizzato è il legno, la lignite, la torba e così via. Esistono persino unità funzionanti a biomassa. Con il loro aiuto, puoi organizzare il riscaldamento più ecologico.

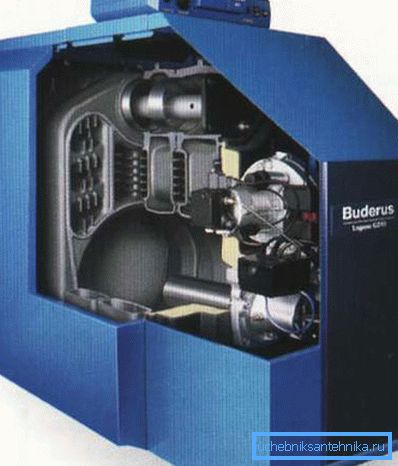

- Olio combustibile. I sistemi di riscaldamento, che includono una caldaia a combustibile liquido, funzionano completamente in modo autonomo e non richiedono un intervento umano periodico per caricare il carburante. L'unico inconveniente è l'alto prezzo del gasolio e la necessità di un'attrezzatura di stoccaggio capiente per il gasolio.
- elettrico. Può essere utilizzato anche per riscaldare il liquido di raffreddamento. Hanno eccellenti proprietà del consumatore e caratteristiche tecniche. Ma il carburante - elettricità - è troppo costoso, perché il sistema di riscaldamento non sarà economico.
Principalmente le unità elettriche sono utilizzate come attrezzature aggiuntive o di riserva.
Fai attenzione! Per case più grandi o edifici commerciali, è possibile installare un circuito di riscaldamento bifilare, che include non una ma due caldaie che servono i diversi contorni della rete climatica.
Inoltre, l'ingegneria dei sistemi climatici che utilizzano fonti energetiche alternative è attualmente in corso. Il più promettente sistema di riscaldamento a termosifone che utilizza la luce solare.
Tuttavia, lo sviluppo delle apparecchiature è a un livello tale che è impossibile utilizzare questi dispositivi come base. L'energia termica generata non è sufficiente a fornire calore alla casa.
Modi di posa dei tubi
Dopo aver gestito la caldaia, è possibile procedere alla scelta della disposizione dei tubi. Qui dovrebbero sorgere difficoltà.
Esistono tre principali varietà:
- Tubo singolo In questo caso, lungo il perimetro della stanza, viene posato un tubo nel quale sono inserite le batterie. Lo schema di installazione di quest'ultimo può essere sequenziale (flusso di refrigerante attraverso ciascun elemento riscaldante, non ha altro modo) e parallelo (l'acqua scorre attraverso il tubo ed entra nelle batterie tramite canali di drenaggio che vanno all'ingresso e all'uscita del radiatore).
- Due tubi. Qui vengono posizionati due canali: uno per la fornitura di acqua calda, l'altro per il ritorno del refrigerante all'impianto di riscaldamento. Un sistema più flessibile che consente di regolare con precisione la temperatura nelle stanze e consente di riparare o sostituire i radiatori senza interrompere il funzionamento dell'intero sistema di riscaldamento.
Lo schema a due tubi ha due varietà:

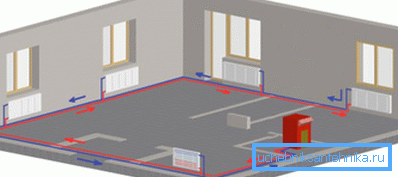

- sistema di riscaldamento senza uscita - in questo caso, una coppia di linee arriva all'ultima stanza, dove è collegata da un ponticello;

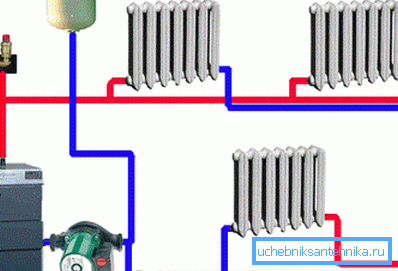

- sistema di riscaldamento associato - alimentazione con refrigerante bypassare tutte le stanze e tornare alla caldaia.
Il secondo tipo è preferibile: meno materiali saranno necessari per la sua produzione.

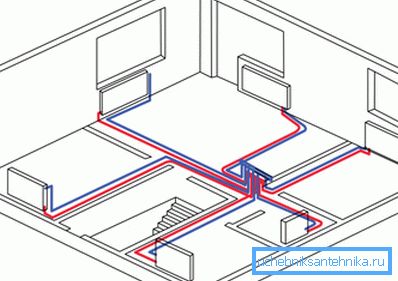

- molteplice. Il refrigerante viene fornito al collettore, che lo distribuisce separatamente per ciascuna batteria. Il sistema più flessibile, ma l'installazione richiede troppi soldi.
Problemi con il riscaldamento e le loro soluzioni
Guasti generali e manutenzione ordinaria
Come il tuo preferito Daewoo Nexia o Toyota Prado, la rete di riscaldamento richiede una manutenzione periodica.
Oltre ai lavori tecnici previsti, l'impianto di riscaldamento può non funzionare per alcuni motivi imprevisti:
- il serbatoio di espansione o la cosiddetta capacità tampone è depressurizzato o arrugginito;

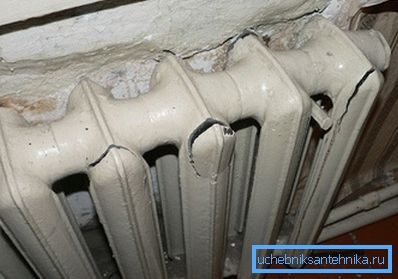

- shock idraulico, che si verifica nel sistema di riscaldamento, distruggerà i radiatori;
- si forma una grande perdita, che può causare l'aerazione o lo svuotamento completo delle condutture di riscaldamento;
- a causa di un impatto fisico esterno, il tubo o il radiatore saranno danneggiati e così via.
Fai attenzione! Se si verifica la rottura della caldaia (in particolare gas), in nessun caso è necessario ripararlo da soli. Anche se i regolatori o il termometro semplicemente fallivano, il sigillante si seccava o cominciavano a lasciar passare le guarnizioni in gel sugli ugelli, è necessario cercare l'aiuto di professionisti. Il manuale di istruzioni dell'apparecchiatura di riscaldamento vieta direttamente l'interferenza non autorizzata con il funzionamento del dispositivo.
Al fine di evitare problemi durante il funzionamento del sistema, è auspicabile che la progettazione o la ricostruzione, nonché la messa in servizio, vengano eseguite da una squadra speciale di idraulici. Alla fine del lavoro, elaboreranno un atto di accettazione e un atto di ispezione del sistema, che dovrai firmare, fornirti un disegno e un passaporto della rete climatica e inoltre dare una garanzia sul lavoro svolto.
In caso di incidente, se si allagano i vicini, e un esame dimostra che il guasto si è verificato a causa di errori di installazione, il contraente dell'impresa compenserà il danno. Il motivo per presentare una causa al tribunale sarà i documenti sopra menzionati.
È inoltre auspicabile che l'installazione indipendente sia eseguita sotto il controllo di uno specialista esperto, già impegnato nel riscaldamento. Inoltre, non è necessario risparmiare denaro per l'acquisto di materiali, prendere solo tubi di alta qualità.

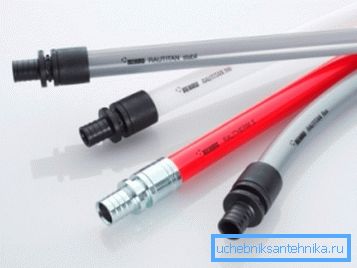

Ad esempio, parti collaudate vendute con il marchio Rehau. Anche se il loro prezzo è piuttosto alto, è una scelta eccellente che non ti farà deludere.

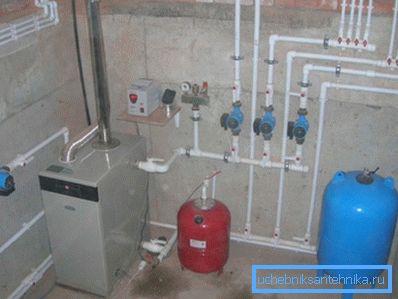

La manutenzione ordinaria degli impianti di riscaldamento può essere eseguita in modo indipendente. I problemi e le soluzioni più comuni sono riportati nella tabella seguente.
| Il problema | decisione |
| Riscaldare nel sistema di riscaldamento | Un tale fastidio è raro quando si utilizzano reti climatiche. Il riscaldamento può verificarsi in appartamenti situati vicino a fonti di calore centralizzate e solo se sono state violate le regole per l'installazione delle batterie. Quando gli ugelli sono collegati da un bypass funzionante, è possibile smettere di pensare a un eventuale riscaldamento. Per quanto riguarda i sistemi autonomi, qui la temperatura è controllata da voi personalmente usando le caldaie elettroniche. |
| Prevenzione del colpo d'ariete | Questo termine si riferisce a un forte aumento della pressione del liquido di raffreddamento nel sistema, che può portare a guasti di tubi, raccordi e, più spesso, radiatori di riscaldamento. È abbastanza facile far fronte al problema: in un sistema autonomo è necessario riempire lentamente il refrigerante nei tubi e nel sistema centralizzato dotare gli ingressi della batteria di valvole termiche, che devono essere avvitate all'avvio del sistema e rilasciate lentamente in modo che l'acqua riempia la batteria con un piccolo flusso. |
| Sistema di alimentazione | Se il sistema di riscaldamento chiuso è dotato di un vaso di espansione di tipo aperto, è necessario monitorare costantemente il livello del trasportatore di calore al suo interno. Il liquido tende ad evaporare, quindi il volume d'acqua che circola attraverso i tubi diminuisce, è necessario recuperare periodicamente le perdite. Per fare questo, non è necessario salire in soffitta, la mancanza di refrigerante può essere determinata dal manometro installato sul cruscotto della caldaia. |

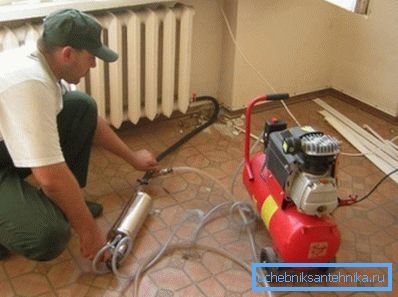

| Pulizia della rete climatica | Nel processo di lavorazione all'interno dei radiatori (specialmente ghisa) si formano depositi minerali che devono essere smaltiti. Considerare come lavare l'impianto di riscaldamento: per questo esistono mezzi chimici e meccanici: è possibile versare una soluzione speciale nel sistema oppure smontare le resistenze e pulirle con apposite pistole idrauliche o pneumatiche. Per proteggere il sistema di riscaldamento centralizzato da rifiuti con detriti, è consigliabile installare una coppa per il tubo di alimentazione. |
Suggerimento: Molti proprietari di reti autonome chiedono cosa riempire la rete di riscaldamento. Il più spesso l'acqua agisce come un trasportatore di calore, meno spesso - l'antigelo speciale. Se vuoi risparmiare, usa l'acqua.
Tuttavia, prima di questo è auspicabile ammorbidirlo con l'aiuto di attrezzature o soluzioni speciali. Ciò contribuirà ad evitare la formazione di incrostazioni sui tubi e ad aumentare il tempo tra il risciacquo del sistema.
Sistema di depressurizzazione
Il maggior numero di problemi durante il funzionamento delle reti di riscaldamento è causato dalla violazione della tenuta di tubi, raccordi, rubinetti, radiatori e altre apparecchiature. Il punto qui non è tanto nella risoluzione dei problemi, ma in come trovare una perdita.

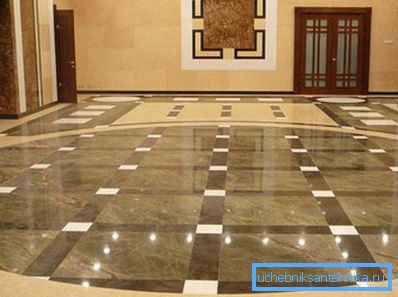

Se i tubi sono posati apertamente, devi solo armarti di una torcia elettrica e fare una verifica. Ma cosa fare se il flusso e il flusso di ritorno sono mascherati sotto un massetto, e sopra di esso sono anche posate lastre di marmo, su cui sono stati spesi enormi soldi?
Qui puoi dare solo un consiglio: devi proteggerti dalle perdite anche in fase di installazione. Per questo, è consigliabile utilizzare tubi speciali (metallo-plastica o fatti di polietilene reticolato) e assicurarsi che nessun composto sia riempito di calcestruzzo.
conclusione
La pulizia e l'alimentazione periodiche dell'impianto di riscaldamento, l'eliminazione delle perdite e la manutenzione della caldaia consentiranno di aumentare significativamente la durata della rete climatica della vostra casa. Più in dettaglio con l'ordine di funzionamento delle reti di ingegneria di un edificio residenziale, è possibile imparare dal video in questo materiale.
