Stufe di riscaldamento e cottura per cottage estivi: una

I forni con piano cottura per cucinare stanno diventando sempre più popolari tra i proprietari di case estive. Combinano due dispositivi in ​​sé e grazie a ciò, risparmiano spazio in piccole case di campagna.

Il riscaldamento delle stufe per dare può essere fatto indipendentemente (di regola, da un mattone) o è possibile acquistare un dispositivo metallico già pronto.

Dispositivo di mattoni fatti in casa

L'unità deve essere di piccole dimensioni, in quanto riscalda un piccolo edificio con un'area di 50 m2.

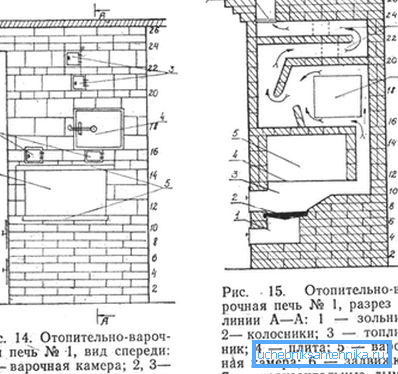

Principio di funzionamento e design

1. Le pareti esterne del forno possono essere disposte a metà mattone.
2. Nella progettazione dell'unità dovrebbe includere un forno e scaldabagno.
3. Come piano di cottura, è possibile utilizzare una stufa in ghisa con almeno due bruciatori.
4. Il forno deve essere coperto con un foglio di ferro per migliorare il trasferimento di calore. Sopra, sopra deve essere posizionata la fotocamera per cucinare.
5. Il forno può essere equipaggiato sia a destra che a sinistra del forno, in base alle condizioni della stanza.
6. Per un piccolo cottage sarà abbastanza stufa, composta da 14 file di mattoni.
7. Il riscaldamento deve essere fatto più in basso. È igienico ed efficiente.

Il principio di funzionamento di questa unità qui sotto.

1. In estate, il gas caldo proveniente dal focolare passa sotto la stufa, lo riscalda e il forno. Quindi viene rilasciato nell'atmosfera attraverso il camino.
2. In inverno, il lavoro della stufa è quasi lo stesso. Ma il gas, dopo aver riscaldato il piano cottura, passa attraverso i tubi del riscaldamento nella scatola chiusa superiore e lo riscalda. Solo allora il refrigerante entra nel camino.

materiale

Prima di iniziare a lavorare con le tue mani, acquista quanto segue.

1. 230/250 pezzi di mattoni (refrattari).
2. 200/210 kg di argilla chamotte per soluzione.
3. 200/210 kg di sabbia di quarzo puro di frazione fine.
4. Angolo di metallo, dimensioni 45? 45? 3 mm.
5. Striscia di acciaio 40? 3 mm.

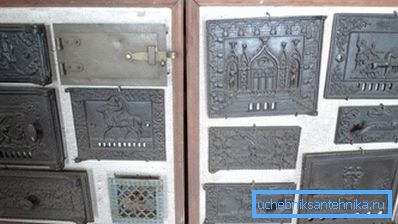

6. Porta del camino Nel nostro esempio, le sue dimensioni sono 270? 300 mm.
7. La porta per il ventilatore, le dimensioni di 150? 270 mm.
8. Superficie di cottura in ghisa con piastre riscaldanti.
9. La valvola di scorrimento.
10. Una scatola per il riscaldamento dell'acqua, dimensioni 500? 350?
11. Analogo di essiccazione, che va dalle dimensioni 350? 350?

Fai attenzione! Se non si ha esperienza con la muratura, si ricorda che è necessario rispettare il suo ordine. Per questo abbiamo bisogno dei suoi disegni. Ordinarli da specialisti o cercare su Internet, anche sul nostro sito web.

Forno in muratura

Innanzitutto, sarà necessario dotare le fondamenta dell'unità. È versato standard.

La prossima è la muratura.

1. Iniziare la serie iniziale e successiva completamente. Alla fine della prima fila, posiziona solo mattoni interi. Nel centro puoi mettere e combattere.
2. Il secondo strato è montato solo in blocchi interi.
3. 3/5 righe sono la base per il cassetto cenere. A questo livello, la sua porta è montata, e sulla quinta fila (sopra) è sistemata la sovrapposizione. Viene immediatamente formato un posto per una camera di essiccazione. La sua dimensione dovrebbe corrispondere alla scatola esistente per l'essiccazione.
4. Più lontano dal sesto livello, la base per la griglia inizia a crescere.
5. Sulla settima fila di mattoni si mette, e poi la porta della camera del carburante.
6. Livello 8, 9 e 10 della fila - questo è il posto sotto la fornace. Disporre immediatamente l'area per la scatola di essiccazione.
7. Sulla 11a fila (sopra l'essiccatore) vengono posate delle strisce di acciaio. Sono pieni di soluzione di argilla sabbiosa. È anche necessario scegliere un luogo per la sistemazione del camino.
8. Al livello 12/13, i mattoni vengono posizionati sulla malta posata e viene preparato un nido per il montaggio del piano di cottura.
9. Inoltre, la stufa stessa e il serbatoio per il riscaldamento dell'acqua (bloccherà parzialmente il camino).
10. A livello delle ultime 14 file, viene installato un tubo per la rimozione dei prodotti di combustione.

Unità industriali di metallo

I dispositivi di riscaldamento industriale più efficaci sono gli analoghi in ghisa a lunga combustione. Sono risparmiati dallo svantaggio principale delle strutture di combustibile solido - la frequente deposizione di carburante. L'istruzione afferma che tali unità sono in grado di lavorare mezza giornata su una parte del carburante.

Scegliere una stufa in ghisa

Selezionando l'unità, considera tali momenti.

1. Capacità del forno. Gli aggregati in ghisa a lunga combustione possono creare un regime di temperatura confortevole in stanze con una superficie di 80/150 m? La capacità dichiarata (massima) di alcuni modelli è sufficiente per riscaldare e 250 m ?.
2. Anche il tipo di carburante utilizzato è un fattore importante. L'opzione migliore è quella di scegliere una stufa universale che può essere riscaldata con tutti i tipi di combustibili solidi: carbone, legno, legno e bricchette di torba, pellet. Il suo prezzo non è molto diverso dagli analoghi ordinari.
3. Le caratteristiche opzionali dell'unità sono importanti per l'affidabilità e la facilità d'uso del dispositivo. Ad esempio, è possibile caricare il carburante manualmente o automaticamente. È anche possibile regolare il trasferimento di calore del forno utilizzando il termostato incorporato.
4. Le stufe con un piano di cottura non hanno un circuito idraulico, quindi non sono collegate a un'area specifica dell'edificio.
5. Disegni moderni per rimuovere il fumo consentono di installare una stufa ovunque nella stanza selezionata.

Fai attenzione! La stufa in ghisa con piano cottura integrato non necessita di essere collegata al sistema di riscaldamento della casa. Riscalda le stanze con aria condizionata. Questo metodo è buono perché raggiunge alte prestazioni ed efficienza della stufa.

conclusione

Acquistando una stufa con piano di cottura, risolvi due problemi contemporaneamente: puoi riscaldare la tua dacia e liberarti dal problema della cucina. Il video nel nostro articolo contiene molte informazioni interessanti.
