Tappo del radiatore principi di lavoro. schema di

Gli ingorghi stradali sono elementi indipendenti della costruzione, che si dice siano "piccola bobina, sì strade". Questi limitatori semplici consentono di eseguire una serie di funzioni dalla chiusura della batteria, alla possibilità di unire diversi radiatori e installare valvole di controllo. Lo scopo di questo materiale è capire come funziona il tappo del radiatore e come installarlo.

Le piccole dimensioni sono un grosso problema.

Iniziamo

Spine della batteria

Diverse batterie hanno i propri limitatori, le loro regole per la loro installazione.

Ora tutti i nuovi prodotti sul mercato sono dotati di kit di installazione pronti, che includono due tipi di spine:

  • Non udenti: prodotti che bloccano completamente l'ingresso o l'uscita dal radiatore.
  • Passaggio - hanno fori di diametro ridotto per il collegamento aggiuntivo di gru di regolazione, gru Mayevsky, collegamento di tubi di collegamento.

Per riferimento! Nei kit pronti, c'è un plug cieco, due checkpoint o due americani, un checkpoint con una gru Mayevsky o equivalente. Le staffe (due o tre) sono inserite in alcuni set, per fissare la batteria al muro.

Anche i proprietari di vecchi radiatori in ghisa non sono stati dimenticati, per i loro sistemi di riscaldamento, le prese passanti hanno aperture di due diametri:

  • Mezzo pollice - per un tubo di 20 cm di diametro;
  • Tre quarti di pollice - per un tubo di 25 cm di diametro.

Principi di lavoro per la comprensione

Il principio di funzionamento del tappo del radiatore è semplice, impostato e dimenticato, è molto più importante conoscere un altro principio: il principio del posizionamento delle spine nelle connessioni filettate.

Per vostra informazione! Tappi per riscaldare i radiatori, avvitati in modo errato, non solo possono ridurre il trasferimento di calore dal radiatore, ma anche arrestare completamente la circolazione del calore nella batteria.

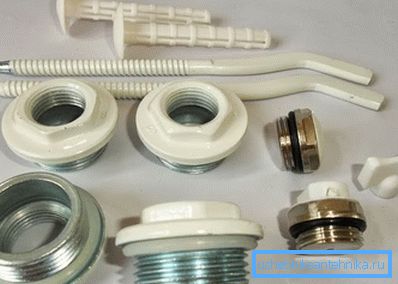

È importante organizzare tutto correttamente.
  • Pertanto, quando si inseriscono i plug nel prodotto, se si cambia completamente la batteria, è necessario rispettare il principio di similarità. L'installazione delle spine è la stessa del caso precedente;
  • Se si cambia lo schema di fornitura dei tubi, lasciando i vecchi radiatori, allora è meglio non solo riorganizzare le spine, ma anche sostituirle.

Schema elettrico approssimativo: classico di base

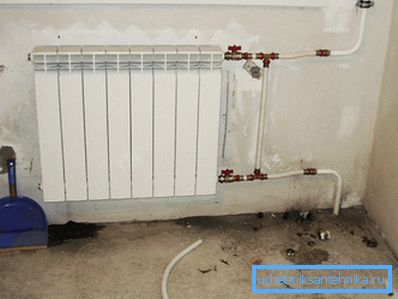

Temperatura della stanza superiore calda e inferiore.

Per il modello classico di base, consideriamo un collegamento a due tubi, in cui il tubo di alimentazione con portatore di calore e il tubo di scarico con liquido raffreddato si adattano su un lato, con la sorgente calda situata sulla parte superiore e il flusso di ritorno dal fondo.

L'installazione è la seguente:

  • L'ingresso superiore è chiuso con una spina attraverso il rubinetto e il collegamento al tubo dell'acqua calda;
  • L'ingresso superiore opposto è chiuso da un mozzicone simile sotto il rubinetto di Mayevsky, o meglio, con il rubinetto di Mayevsky;
  • L'ingresso inferiore (sotto l'ingresso del refrigerante) è un tappo attraverso la valvola di ritorno;
  • L'ingresso inferiore opposto è un punto cieco.

Tipi di giunti di tenuta

Nonostante la connessione filettata, l'acqua troverà sempre un posto per l'infiltrazione e l'uscita.

Per sigillare le giunture e impedire il flusso di refrigerante dal sistema, vengono utilizzati i seguenti assistenti:

  • Fili di lino;
  • Pasta speciale UNIPAC;
  • FUM - nastro.

Due tecnologie di tenuta:

  • prima - Una banda sottile e stretta senza grumi e torsioni è formata da fibre di lino. Questa fascia avvolge l'articolazione nella direzione opposta alla filettatura.

Le fibre sono deposte saldamente, senza scorrimento, e allo stesso tempo uniformemente senza formazione di creste. Per evitare torsioni della fibra, spostando in un punto, la filettatura con fibre viene elaborata con pasta UNIPAC;

  • Il secondo - Il nastro FUM è avvitato sulla connessione filettata. Tecnologia che pone qualcosa come il bendaggio. Il nastro avvolge l'intero perimetro del tubo nel primo turno e quindi, con una sovrapposizione di tre quarti della larghezza del tour precedente, il nastro viene completato.
Foto sigillante - fibra.

Consulenza di esperti! Si ritiene che il primo tipo di sigillatura sia più affidabile, viene installato per lungo tempo nelle connessioni filettate. Il nastro FUM è meno durevole ed è applicabile ai composti sottoposti a revisione ogni pochi anni. Gli ingorghi per i radiatori in ghisa senza valvole di intercettazione sono stati installati con il primo metodo.

Impostazione di come e cosa

Il metodo di sigillatura è chiaro, resta da capire la questione di come serrare i tappi nei radiatori. E c'è qualcosa di cui parlare.

Esistono diversi approcci per risolvere questo problema:

  • La cosa più facile da fare con le batterie in ghisa. Il tappo per il radiatore in ghisa è avvitato saldamente in posizione con una chiave regolabile. L'unica condizione per selezionare uno strumento è il diametro che è in grado di servire.
  • Con le batterie moderne è un po 'più complicato. Praticamente tutti i radiatori utilizzano i rubinetti sotto il nome di un americano con un dado a cappello, che non sono installati con una chiave inglese, ma con una chiave esagonale a forma di L. A proposito, la stessa chiave è necessaria se si installa un rubinetto in vecchie batterie di ghisa. Il checkpoint in ghisa del radiatore accetterà questa gru come un nativo, ma non puoi fare a meno di un esagono.
Hexagon.

Suggerimento: L'esagono sotto l'americano in serie di tali chiavi è raro, è molto più spesso venduto in modo indipendente, il suo prezzo è abbastanza accettabile. A volte è possibile soddisfare le raccomandazioni di sostituzione della chiave con un perno quadrato fatto in casa. Questo è possibile, ma non desiderabile.

  • Ora, anche se il tappo per un radiatore in ghisa sta cambiando, hai bisogno di due chiavi: una chiave a brugola per un americano e una chiave inglese regolabile per un normale dado a cappello. Naturalmente, se questo è un tappo del radiatore o un tappo del radiatore in ghisa è cieco, è installato solo con una chiave regolabile.

Forza bruta e carenza

Nessuna istruzione ti descriverà che l'oro si ferma nel momento in cui è necessario fermarsi e fermare gli sforzi per stringere la connessione filettata. È chiaro che farai tutte le azioni con le tue mani e sarai guidato dalla tua esperienza e dai tuoi sentimenti.

Ma abbiamo preparato alcuni suggerimenti:

  • Il fissaggio di prova viene eseguito senza avvolgimento, manualmente per visualizzare la natura della connessione, nonché per determinare il tipo di filo - destro o sinistro;
  • Durante il fissaggio finale, la chiave inglese scorre senza intoppi, soprattutto nella fase di chiusura;
  • Se un ostacolo è sorto prima del completo collegamento di parti, il collegamento deve essere smontato e ispezionato, la causa più probabile dell'ostacolo è un nastro rannicchiato o una fibra del compattatore;
  • Con il passaggio completo del dado, il controllo della filettatura viene effettuato serrando dolcemente la chiave senza sforzi aggiuntivi.

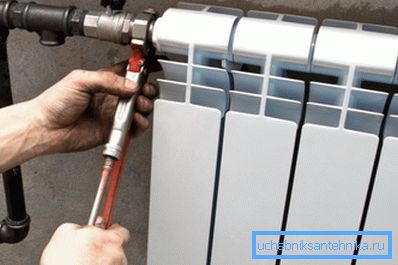

Twist ordinatamente, in modo sicuro, ma senza sforzo.

Suggerimento: Sforzi stretti, i cretini spesso non portano a una contrazione del controllo, ma alla rottura di una connessione filettata. Se è possibile stringere il dado sotto stretto, non è possibile fissare il filo rotto sostituendolo. Pertanto, trattare il processo con attenzione.

In conclusione

È facile installare la spina, la sostituzione o le normative senza sforzi significativi, se tutto è stato fatto fin dall'inizio. Il video in questo articolo ha preparato materiale sul legame dei radiatori e l'uso di questi piccoli ma indispensabili aiutanti.
