Termoconvettori dell'acqua: riscaldare senza indugio
L'uso dell'acqua come refrigerante è un'idea economicamente vantaggiosa. Sempre più, invece delle solite batterie, sono installati negli scaldabagni. Tali vantaggi come: sicurezza, compattezza, design esclusivo contribuiscono solo alla crescente popolarità dei convettori.
Caratteristiche del design
Esternamente, l'unità è un corpo solido rettangolare, coperto da una griglia. La versione da terra è simile ad una piccola panca, il pannello a parete è di un piccolo spessore e quelli incorporati possono essere visti solo attraverso la griglia.

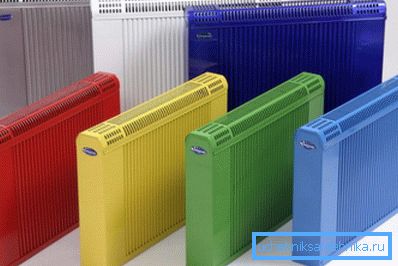

L'involucro classico è realizzato in acciaio inossidabile. Ma, date le caratteristiche progettuali della stanza e i desideri dei clienti, il corpo può essere realizzato in legno, scaglie di marmo o pannelli MDF.

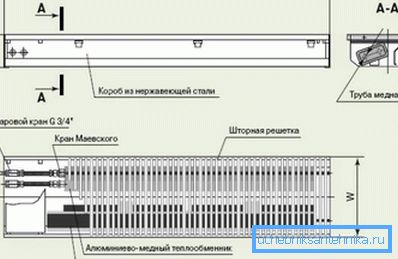

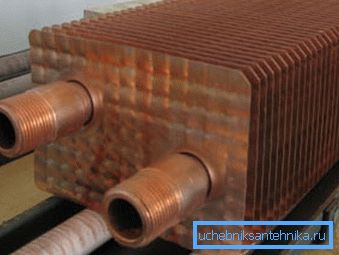

L'ascetic all'esterno, all'interno del termoconvettore del riscaldamento dell'acqua, è più complicato. Il loro "cuore" è considerato come uno scambiatore di calore, che è un piatto di rame o un tubo nella forma di una bobina. Su di esso sono attaccate perpendicolarmente al metodo delle lamelle aderenti.
Il luogo della loro connessione con il tubo dovrebbe escludere il minimo spazio che riduce il trasferimento di calore. Il rame è più spesso utilizzato per la produzione di lastre, ci possono essere variazioni di acciaio e alluminio, la cosa principale è che la conduttività termica sia all'altezza.
Fai attenzione! Dato il costante contatto con l'acqua, questo elemento deve anche essere resistente alla corrosione. Quindi i metalli non ferrosi sono preferibili.
La connessione al montante o alla tubazione centrale viene effettuata attraverso speciali prese con all'interno una filettatura, che si trovano all'estremità del dispositivo o lateralmente. Nei moderni convettori dell'acqua di riscaldamento sono installate valvole per rubinetti o valvole manuali / automatiche per liberare l'aria in eccesso, che compromette il trasferimento di calore.

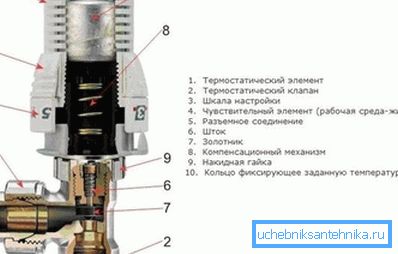

Se un termostato / termostato elettronico è incluso nella confezione, controllerà il ritmo di lavoro del dispositivo. Il processo di riscaldamento si arresta periodicamente quando viene raggiunta la temperatura impostata e ricomincia quando l'aria si raffredda.

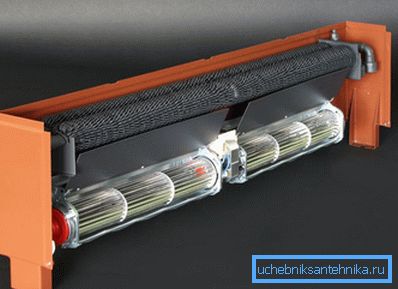

Per migliorare la circolazione dell'aria, viene utilizzato un ventilatore, che è già integrato, o dovrà essere acquistato.Questa aggiunta utile (1-2 pezzi) si trova solo nei riscaldatori a convettore riscaldamento a pavimento per il riscaldamento.
Come la convezione aiuta a stare al caldo
A differenza delle batterie convenzionali, che riscaldano l'aria irradiando calore dalle loro superfici, i convettori di riscaldamento ad acqua agiscono in modo diverso. Mescolano le masse d'aria, sostituiscono l'aria calda con il freddo e creano un'atmosfera piacevole. Non sente la secchezza e lo specifico odore sgradevole di polvere bruciata.
L'acqua calda proveniente dall'impianto di riscaldamento entra nello scambiatore di calore e riscalda le piastre. Data la conducibilità termica del materiale utilizzato, come detto sopra, le parti si riscaldano molto rapidamente. Attraverso i fori del reticolo, le masse calde si alzano liberamente, spostate dalle masse fredde.
La ventola integrata stimola questo processo e dopo pochi minuti puoi già sentire il risultato. Allo stesso tempo, l'efficienza sale al 95%, il che rende appropriato l'uso di convettori ad acqua in stanze spaziose con grandi finestre e aperture delle porte.
In conformità con i requisiti di GOST 20849-94, i convettori per il riscaldamento dell'acqua devono avere la prima caratteristica essenziale: tenuta e resistenza, che viene controllata con una pressione dell'acqua di prova di 1,5 MPa. Gli elementi riscaldanti e l'alloggiamento devono essere rivestiti con una composizione anticorrosione e resistente al calore.
Tra le altre cose, il termoconvettore dell'acqua di riscaldamento è relativamente economico, data la sua crescente popolarità. L'installazione da parte di specialisti di pareti, pavimenti o basamenti vi costerà quasi il doppio rispetto a quella interna. Questo prezzo è giustificato dalla complessità del lavoro preliminare sulla nicchia del dispositivo nel pavimento sopraelevato.
Breve descrizione di tipici convettori

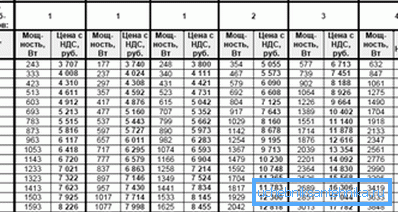

Le loro caratteristiche tecniche sono importanti per gli scaldacqua, ed è sulla base del fatto che viene selezionato un modello specifico di riscaldatore.
Le caratteristiche dei convettori più tipici sono entro i seguenti limiti:
- la pressione massima consentita durante il funzionamento è 16 bar;
- test di pressione - 25 atm;
- la temperatura dell'acqua può raggiungere i 130 ° C;
- riscaldamento massimo del case - 60 ° C;
- lo scambiatore di calore può essere a 4 o 6 ranghi;
- il volume d'acqua nello scambiatore di calore è 0,7-0,9 l;
- portata oraria da 90 a 170 litri;
- potenza da 100 a 200 kW;
- il peso varia da 14 a 21 kg.
Lavori di montaggio
Le istruzioni di installazione per gli scaldacqua sono semplici e consistono nel collegamento a un tubo di riscaldamento. I modelli a pavimento sono installati simultaneamente con i modelli a pavimento, a parete oa battiscopa che possono essere installati in qualsiasi momento.
Il processo di installazione include il cablaggio di cavi elettrici, circuiti di alimentazione del refrigerante e un dispositivo di nicchia per la scatola dell'unità, che deve essere a filo con il pavimento finale. È meglio affidare questo lavoro a specialisti qualificati.
Fai attenzione! Calcolare anche la capacità dell'installazione, rivolgersi a uno specialista, se non si è un tecnico del calore, non è possibile tenere conto, ad esempio, della perdita di calore durante il calcolo del riscaldamento. Avrai bisogno di informazioni sull'area della stanza, il suo isolamento e l'altezza dei soffitti.
A seconda dello scopo, il termoconvettore dell'acqua di riscaldamento può eseguire 2 funzioni:
- riscaldare la stanza - il dispositivo viene installato lontano dalle aperture della finestra;
- creare una barriera d'aria per l'aria fredda nella zona della finestra - una stufa di fronte alla finestra a una distanza di 20 a 30 cm.
Il riscaldamento impeccabile si ottiene rispettando le seguenti condizioni di installazione:

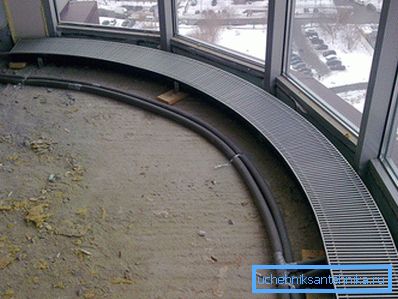

- L'ingresso / uscita del refrigerante è costituito da connessioni rigide o flessibili e valvole di intercettazione (Incluso).

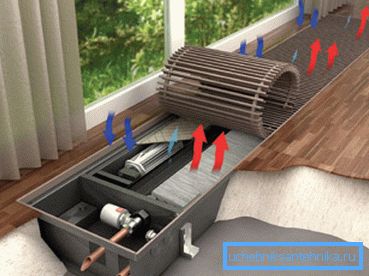

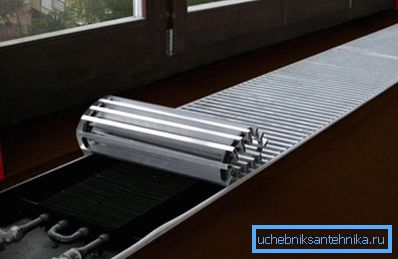

- La nicchia del convettore dovrebbe avere una profondità tale che la copertura decorativa del dispositivo sia a filo con il pavimento finito.
- Spazi vuoti consentiti sulla larghezza e altezza del convettore da 10 a 15 mm.
- Viti di regolazione del riscaldamento dell'acqua del convettore allineate orizzontalmente e fissate.
- Gli spazi sono isolati e sigillati con un materiale speciale..
- Dopo aver installato il pavimento finito collegare eyeliner (l'elettricità è necessaria se c'è una ventola incorporata).
- Sigillare i restanti spazi vuoti con materiale sigillante / di finitura, accendere il dispositivo e coprire con una griglia.
L'installazione di riscaldatori a parete e zoccolo non presenta molte sfumature e consiste nel collegare l'oggetto alla rete idrica e ciò è facile da fare con le proprie mani.
Prima di lavorare con un riscaldatore a parete, è necessario rimuovere la batteria, quindi procedere direttamente all'installazione.
- Invece dei tappi dei radiatori, avvitare due manicotti con lo stesso diametro, solitamente 20 mm, sulle maniche.
- Sulle staffe, fissa il convettore e allinea il suo asse con gli assi dei fili.
- Avvolgere i fili sul riscaldatore, spingere i giunti fino all'arresto e serrare i controdadi.
- Per evitare il colpo d'ariete, iniziare il riser, aprire lentamente le valvole.

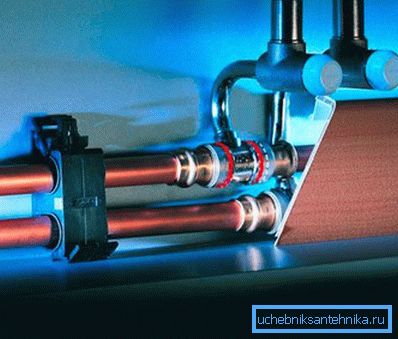

Fai attenzione! Quando si collega il modello di zoccolo all'impianto di riscaldamento urbano, utilizzare tubi di plastica multistrato in polietilene reticolato con raccordi speciali. La seconda opzione è la saldatura con raccordi in rame per tubi. Ciò proteggerà il tuo progetto dai trucchi con i cambiamenti della temperatura dell'acqua e dei picchi di pressione.
Riassumendo
L'uso di convettori d'acqua - la forma più economica di riscaldamento. Una varietà di installazioni di installazione consente di riscaldare delicatamente la stanza senza asciugare l'aria. I sistemi di controllo della temperatura consentono di mantenere una soglia termica costante, risparmiando il budget familiare.
Il video in questo articolo dimostrerà in dettaglio e con facilità il processo di installazione di un termoconvettore a pavimento.
