Termostato per il riscaldamento: come controllare il

Nelle reti climatiche con alimentazione centralizzata del refrigerante o sistemi di riscaldamento autonomi dotati di dispositivi obsoleti, è impossibile regolare il microclima in casa modificando i parametri della caldaia. Pertanto, per impostare la temperatura desiderata nella stanza con le proprie mani, è necessario utilizzare i termostati per il riscaldamento montato sui radiatori. Si tratta di questi meccanismi che saranno discussi di seguito.

Descrizione del dispositivo

Caratteristiche del design del dispositivo

Un termostato su un radiatore di riscaldamento è un dispositivo montato sull'ingresso di una batteria di un sistema di riscaldamento dell'acqua, che consente di regolare l'intensità del trasferimento di calore riducendo o aumentando la quantità di refrigerante in ingresso.

Fai attenzione! Le istruzioni per l'installazione di tale dispositivo prevedono il suo utilizzo come valvola di arresto. Quindi, se il vostro radiatore è fuoriuscito, un termostato preinstallato nel sistema di riscaldamento consente di tagliare l'area danneggiata ed eseguire le riparazioni necessarie senza interrompere il lavoro del resto della rete di ingegneria.

La valvola di controllo della temperatura ha le seguenti caratteristiche di progettazione:

1. Elemento termosensibile. È un cilindro flessibile con pareti a forma di fisarmonica, riempito con un liquido che varia in modo significativo in volume a causa dell'esposizione alla temperatura. All'aumentare della temperatura, la sostanza nel cilindro si espande e aumenta la dimensione del cilindro, che a sua volta spinge la valvola, il che limita il volume del refrigerante che scorre attraverso il termostato. In caso di calo della temperatura ambiente, i termostati per l'impianto di riscaldamento funzionano in ordine inverso. La sostanza nell'elemento sensibile alla temperatura è progettata per un numero enorme di cicli di compressione di espansione. Pertanto, la valvola funzionerà per almeno cento anni. Non è necessario preoccuparsi di sostituirlo.

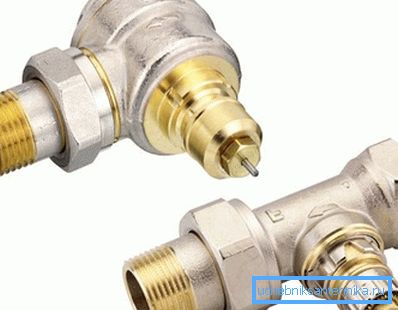

2. Meccanismo di collegamento. Consiste di due innesti filettati, con l'aiuto di cui il termostato per un radiatore di riscaldamento è unito ai tubi di riscaldamento e il collegamento di batteria. L'ingresso e l'uscita possono essere posizionati sullo stesso asse o ad angolo, il che ne facilita l'installazione.

1. Housing. È fatto principalmente di ottone o altri metalli non ferrosi per evitare la corrosione.

I principali tipi di elementi termostatici sono mostrati nella tabella:

Fai attenzione! Quando si collega una valvola termostatica all'ingresso della batteria, prestare attenzione che la sua testa sia in posizione verticale. Quindi, il flusso caldo ascendente dal radiatore non influirà sul suo lavoro.

Il principio di funzionamento della valvola tripla

C'è un altro tipo di apparecchiatura normativa che ha tre ugelli:

• per fornire refrigerante caldo;
• per alimentare il liquido dal tubo di ritorno (già raffreddato);
• per rilasciare acqua miscelata alla giusta temperatura.

Un tale dispositivo funziona secondo il principio di un mixer in bagno. Il portatore di calore di diverse temperature viene alimentato attraverso i fori di ingresso (di solito la differenza va da 30 a 50 gradi) e all'uscita viene formato un flusso di calore con i parametri necessari, che va al radiatore di riscaldamento.

Fai attenzione! I termostati sopra descritti possono essere installati sia su singoli radiatori che su segmenti della rete di riscaldamento, regolando la temperatura dei singoli dispositivi di riscaldamento e dell'intero ambiente.

Durante l'installazione, prestare attenzione all'etichettatura:

1. Il tubo collegato al tubo di riscaldamento, che alimenta il trasportatore di calore, è contrassegnato in rosso.
2. Il foro attraverso il quale l'acqua già raffreddata sarà fornita al termostato è indicata dal blu.
3. Il canale di uscita può essere riconosciuto dal contrassegno di colore nero.

Varietà di apparecchiature di controllo

Considerare i principali tipi di termostati, che sono rappresentati nei moderni negozi specializzati di apparecchiature di riscaldamento.

1. meccanico. In questo caso, la temperatura desiderata nella stanza viene impostata con l'aiuto di una valvola, sulla quale vengono applicate varie divisioni. Ruotando la maniglia in un senso o nell'altro, è possibile aumentare o diminuire il volume del vettore di calore in entrata e, quindi, regolare la temperatura nella stanza secondo il proprio desiderio.

1. Meccanico, con regolazione elettronica della valvola. In tale dispositivo, la temperatura viene impostata anche dalla maniglia, ma la valvola si muove a causa di un dispositivo elettrico speciale, che viene acceso e spento a seconda della temperatura dell'aria nella stanza.

1. Termostato per radiatori dotato di servo. Questo meccanismo è un motore elettrico che spinge il riscaldamento del termostato della valvola. In questo caso, si imposta la temperatura desiderata utilizzando i pulsanti sul dispositivo e il servoazionamento stesso aumenta o diminuisce il foro attraverso il quale l'acqua calda entra nel radiatore.

Questo dispositivo regola più accuratamente la temperatura nella stanza in contrasto con le varietà meccaniche.

1. Termostato elettronico È un pannello di controllo speciale con l'aiuto di cui sono impostati alcuni parametri del microclima. Dopodiché, un controller speciale impartisce comandi ai termostati situati in diverse parti della casa.

Utilizzando il pannello di controllo elettronico è possibile ottenere la temperatura più confortevole in casa. Inoltre, i termostati descritti possono far parte del sistema "casa intelligente" ed essere controllati da un programma per computer appositamente ottimizzato.

Installazione del termostato

Scegliere un sito di installazione

Quando si sceglie un punto di montaggio del termostato, è necessario attenersi alle seguenti raccomandazioni:

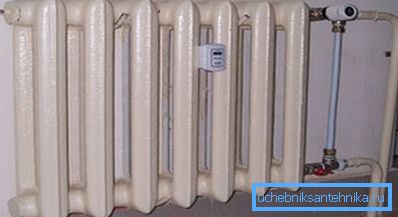

1. Il posto migliore è l'ingresso del radiatore. Tuttavia, è necessario assicurarsi che la testa della valvola non sia coperta da pannelli decorativi, tende e altri elementi che impediscono il trasferimento di calore. Il mancato rispetto di questa regola porterà al fatto che il termostato leggerà erroneamente le letture della temperatura.
2. Se non si soddisfa il requisito di cui sopra, è possibile installare il dispositivo con un sensore remoto.
3. Un altro metodo di installazione è su un tubo orizzontale che fornisce acqua alla batteria (non molto lontano dall'ingresso).

Procedura di installazione

Per installare il termostato sulla batteria, è necessario spegnere il riser di alimentazione e scaricare l'acqua lì da tubi e radiatori. Dopo, puoi andare al lavoro.

La sequenza di azioni è la seguente:

1. È necessario tagliare la sezione orizzontale della tubazione che fornisce il refrigerante all'ingresso della batteria.
2. Quindi, scollegare il tubo dalla batteria e smontare la valvola di intercettazione (se lo era).

1. Successivamente è necessario installare i gambi con i dadi della valvola termostatica sull'ingresso della batteria. Per sigillare il giunto, è possibile utilizzare il traino o un nastro polimerico speciale.
2. Dopo di che, le tubazioni sono assemblate, una parte delle quali è il termostato che hai acquistato. Quando si agganciano le parti l'una con l'altra, prestare attenzione anche alla correttezza e alla precisione dell'assemblaggio.

1. L'ultimo stadio è la connessione della reggiatura con il tubo che alimenta il liquido di raffreddamento. Vengono utilizzati azionamenti del diametro corrispondente.

Ricordare che quando si installa la valvola nei sistemi monotubo è necessario prevedere l'installazione di un bypass. Questo ponticello collega tra loro i tubi di alimentazione e di scarico. Per il bypass, è necessario prendere una parte di un diametro più piccolo e incorporarlo nel punto in cui è montata la valvola.

Questo dovrebbe essere fatto in modo che il termostato installato non blocchi l'accesso del mezzo di trasferimento del calore ad altre batterie, riducendo notevolmente la temperatura nelle altre stanze (lontano dalla caldaia).

Questo è particolarmente importante per gli appartamenti con flusso di refrigerante verticale. Il termostato installato in modo errato bloccherà il flusso dell'acqua verso le abitazioni situate sotto, il che non aggiungerà comfort e umore ai vicini.

conclusione

I termostati per i sistemi di riscaldamento consentono di impostare con precisione la temperatura nelle stanze. Tuttavia, se nella tua casa è installato un sistema di riscaldamento autonomo, è meglio regolare il microclima utilizzando il sistema elettronico della caldaia. Quindi non solo ridurre o aumentare la temperatura, ma anche salvare il vettore di energia usato. Per ulteriori informazioni, guarda il video in questo articolo.
